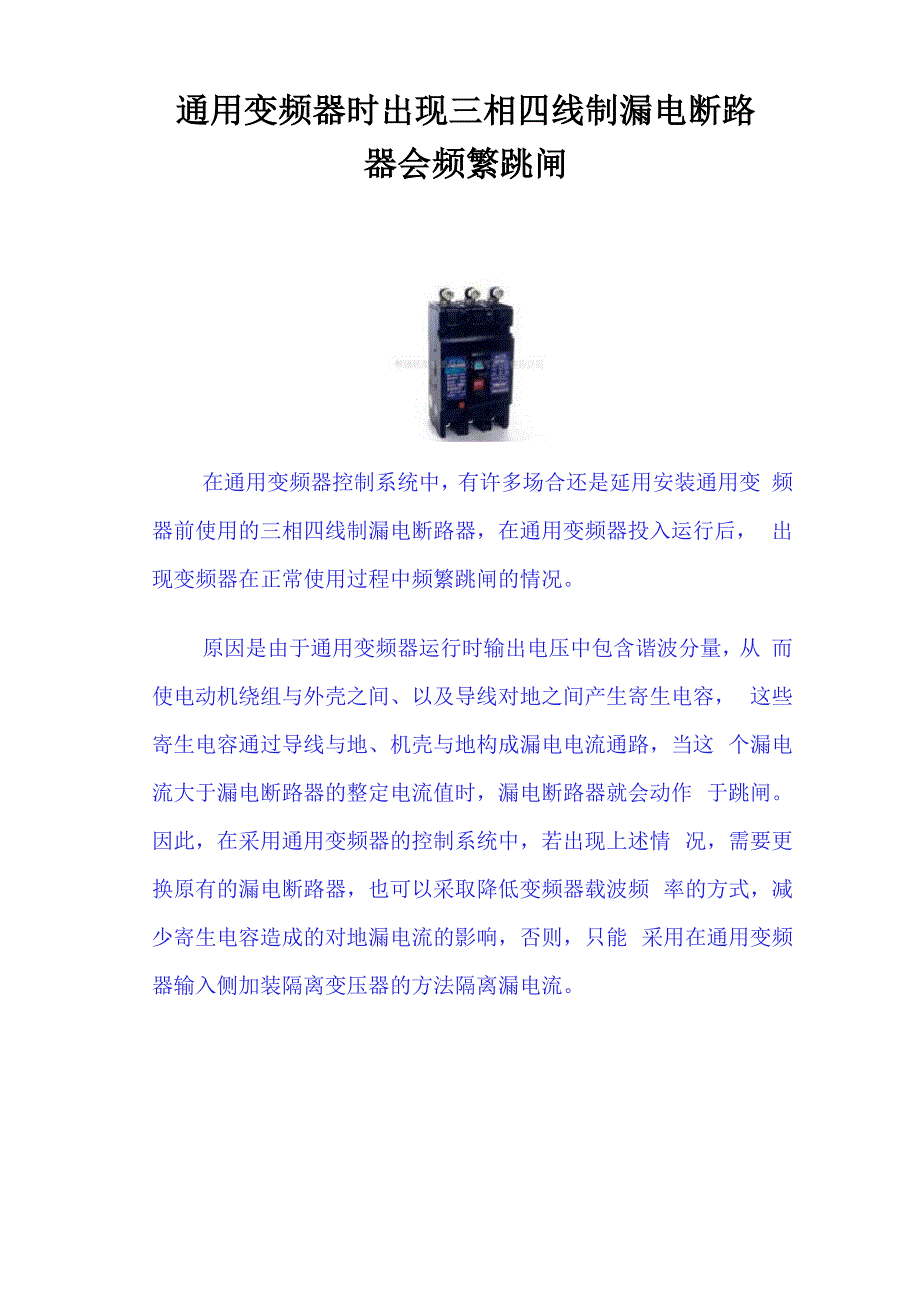

通用变频器时出现三相四线制漏电断路器会频繁跳闸在通用变频器控制系统中，有许多场合还是延用安装通用变 频器前使用的三相四线制漏电断路器，在通用变频器投入运行后， 出现变频器在正常使用过程中频繁跳闸的情况原因是由于通用变频器运行时输出电压中包含谐波分量，从 而使电动机绕组与外壳之间、以及导线对地之间产生寄生电容， 这些寄生电容通过导线与地、机壳与地构成漏电电流通路，当这 个漏电流大于漏电断路器的整定电流值时，漏电断路器就会动作 于跳闸因此，在采用通用变频器的控制系统中，若出现上述情 况，需要更换原有的漏电断路器，也可以采取降低变频器载波频 率的方式，减少寄生电容造成的对地漏电流的影响，否则，只能 采用在通用变频器输入侧加装隔离变压器的方法隔离漏电流什么是谐波？什么是谐波分量？怎么产生的？这是谐波的定义：在电力系统中谐波产生的根本原因是由于非线性负 载所致！谐波分量：一个周期电气量的傅立叶级数中次数大于1的整数倍分量举例！ ！：谐波是正弦波，每个谐波都具有不同的频率，幅度与相角 谐波可以区分为偶次与奇次性，第3、5、7次编号的为奇次谐波，而 2、4、6、8等为偶次谐波，如基波为50Hz时，2次谐波为100Hz，3 次谐波则是150Hz。
一般地讲，奇次谐波引起的危害比偶次谐波更多 更大在平衡的三相系统中，由于对称关系，偶次谐波已经被消除 了，只有奇次谐波存在对于三相整流负载，出现的谐波电流是6n±1 次谐波，例如5、7、11、13、17、19等，变频器主要产生5、7次谐 波。
