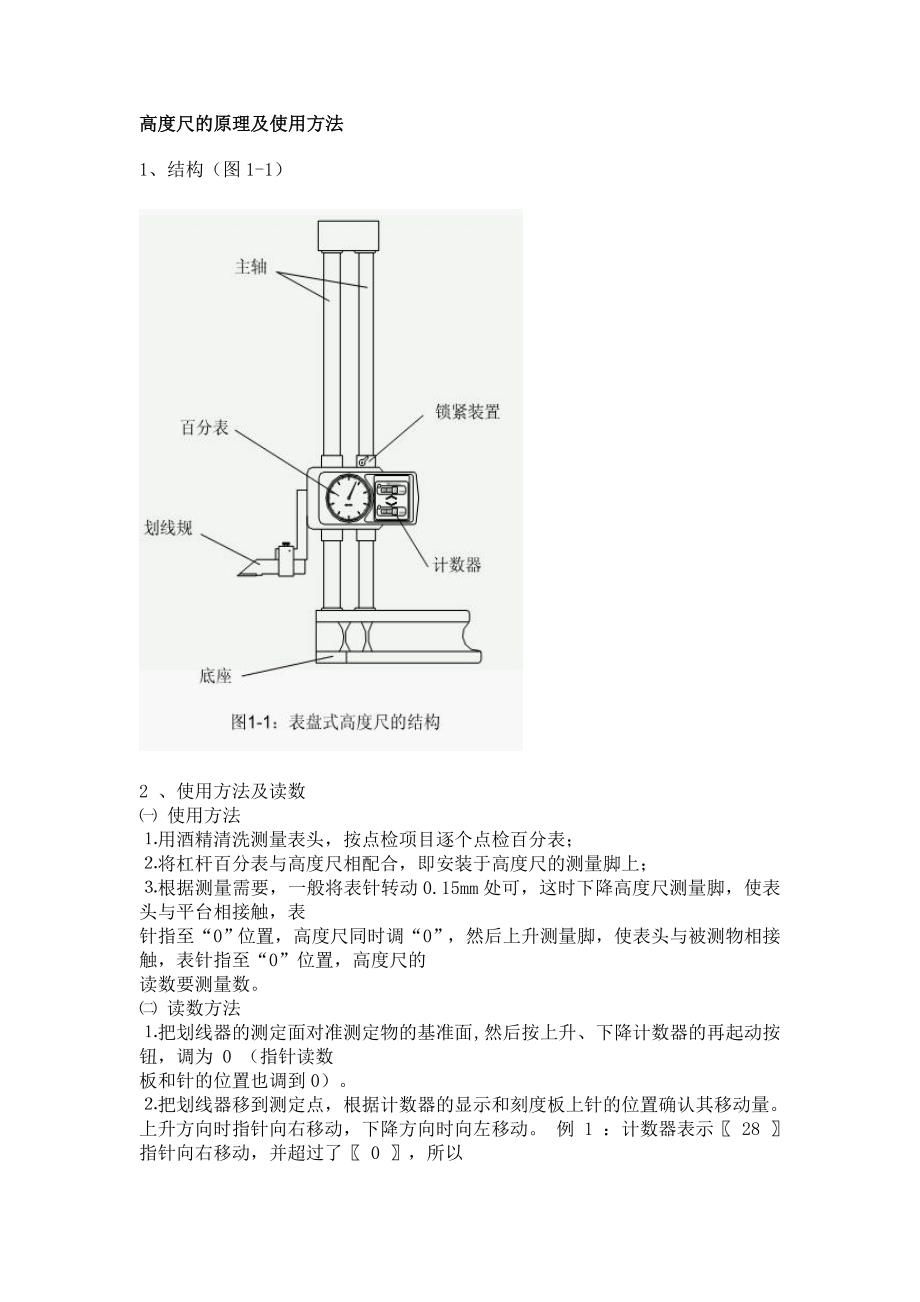

高度尺的原理及使用方法1、结构（图 1-1）2 、使用方法及读数 ㈠ 使用方法 ⒈用酒精清洗测量表头，按点检项目逐个点检百分表； ⒉将杠杆百分表与高度尺相配合，即安装于高度尺的测量脚上； ⒊根据测量需要，一般将表针转动 0.15mm 处可，这时下降高度尺测量脚，使表头与平台相接触，表 针指至“0”位置，高度尺同时调“0”，然后上升测量脚，使表头与被测物相接触，表针指至“0”位置，高度尺的 读数要测量数 ㈡ 读数方法 ⒈把划线器的测定面对准测定物的基准面 , 然后按上升、下降计数器的再起动按钮，调为 0 （指针读数 板和针的位置也调到 0） ⒉把划线器移到测定点，根据计数器的显示和刻度板上针的位置确认其移动量上升方向时指针向右移动，下降方向时向左移动 例 1 ：计数器表示〖 28 〗指针向右移动，并超过了〖 0 〗，所以值为 : 28+0.04=28.04mm. 例 2 ：计数器表示〖 28 〗但指针向左移动，也没超过〖 0 〗，所以值为 : 28-0.04=27.96mm. ㈢ 注意事项 ⒈读刻度时，刻度高度和眼睛要保持水平线 ⒉划线器和夹子之间不能有松动 ⒊移动时不能握住主轴部 ⒋底座基准面或划线器爪部有伤痕时，立即进行补修⒌计数器有异常时，须停止使用，并进行补修。
