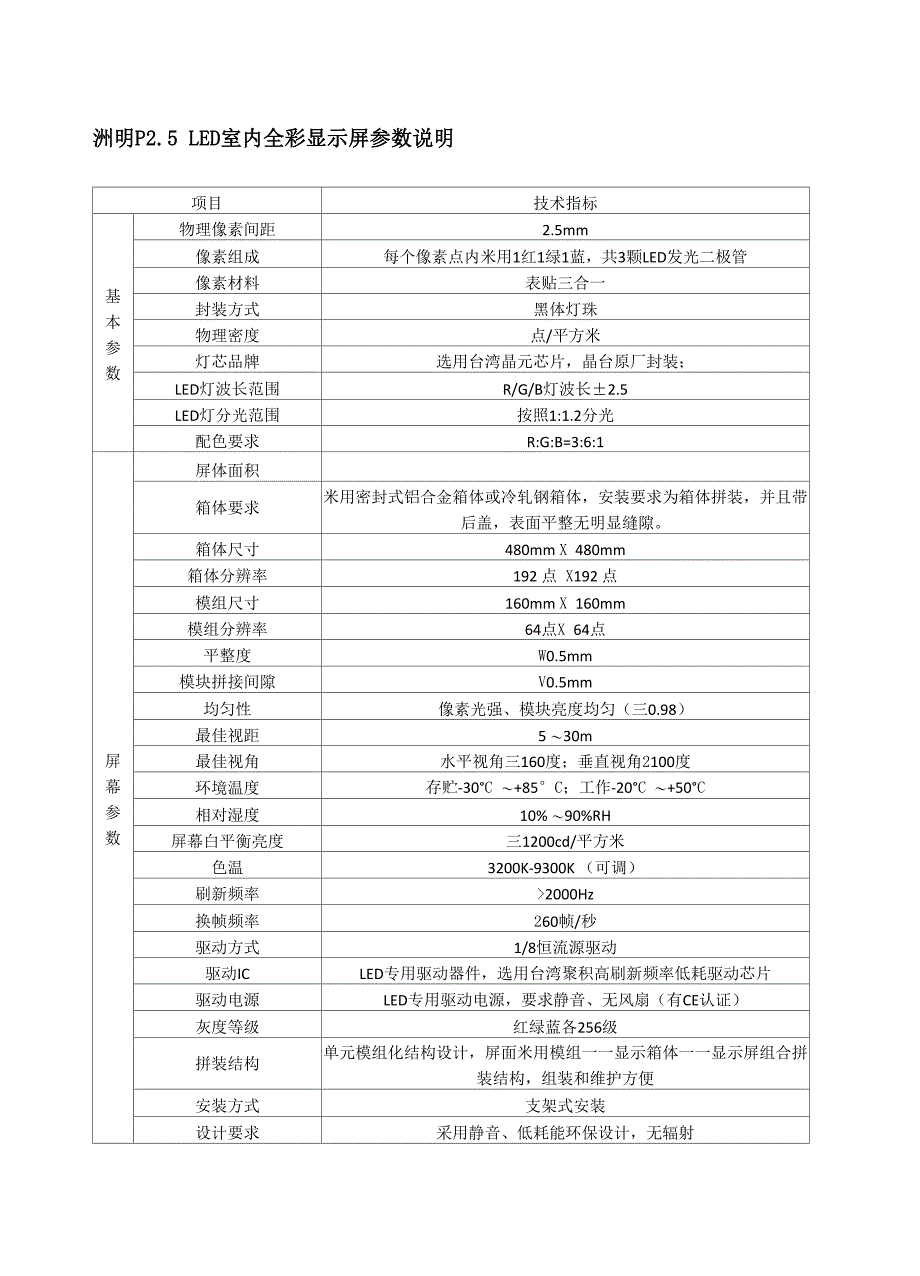

洲明P2.5 LED室内全彩显示屏参数说明项目技术指标基 本 参 数物理像素间距2.5mm像素组成每个像素点内米用1红1绿1蓝，共3颗LED发光二极管像素材料表贴三合一封装方式黑体灯珠物理密度点/平方米灯芯品牌选用台湾晶元芯片，晶台原厂封装；LED灯波长范围R/G/B灯波长±2.5LED灯分光范围按照1:1.2分光配色要求R:G:B=3:6:1屏 幕 参 数屏体面积箱体要求米用密封式铝合金箱体或冷轧钢箱体，安装要求为箱体拼装，并且带 后盖，表面平整无明显缝隙箱体尺寸480mm X 480mm箱体分辨率192 点 X192 点模组尺寸160mm X 160mm模组分辨率64点X 64点平整度W0.5mm模块拼接间隙V0.5mm均匀性像素光强、模块亮度均匀（三0.98）最佳视距5 〜30m最佳视角水平视角三160度；垂直视角2100度环境温度存贮-30°C 〜+85°C；工作-20°C 〜+50°C相对湿度10% 〜90%RH屏幕白平衡亮度三1200cd/平方米色温3200K-9300K （可调）刷新频率>2000Hz换帧频率260帧/秒驱动方式1/8恒流源驱动驱动ICLED专用驱动器件，选用台湾聚积高刷新频率低耗驱动芯片驱动电源LED专用驱动电源，要求静音、无风扇（有CE认证）灰度等级红绿蓝各256级拼装结构单元模组化结构设计，屏面米用模组一一显示箱体一一显示屏组合拼 装结构，组装和维护方便安装方式支架式安装设计要求采用静音、低耗能环保设计，无辐射亮度调节256级单点亮度校正有单点色度校正有图像调节具备对比度、色调、色饱和度、灰度校正系数、色彩范围、图像变倍、 单模组亮度调节等图像处理具备视频降噪、快速运动补偿、边缘锐化、边缘平滑、色坐标空间变 换与控制、灰度变换运 行 参 数连续工作时间无限制LED使用寿命三小时平均无故障时间三8000小时整屏失控点数验收时为0，一年后V1/10000无常失控点，且离散分布，连续失控 点为零技 术参数平均功率W500W/平方米最大功率W1000W/平方米温度控制具备自动散热循环、自动保护系统，屏体温度控制在30度〜40度电气防护具备过流、短路、过压、欠压保护功能防护功能具备防潮、防尘、防腐、防静电、防雷击；系统具有烟雾报警和温升 报警功能洲明 LED 显示屏体材料选择LED 管芯我们经过比较，从发光亮度、色纯度、视角、光电转换率、价格、以及采用新技术等方面综合考虑，对本设备的LED管芯选择如下：序号屏体规格LED芯片品牌封装方式封装厂商1P2.5全彩红、绿、蓝晶元SMD2020晶台设计所采用的发光像素，是我公司根据几年的设计经验以及长期合作的国内 外LED灯供应商提供的最新技术资料，先后进行了多次配色实验，从性能与价格 间的矛盾中寻找黄金分割最佳取向。
目前国际国内市场上LED灯品种繁多，以上 品牌以其稳定的性能长寿命低衰减先进的技术在广大的显示屏幕生产厂家及最 终用户中得到了一致好评，享有极高声誉不同的厂家、不同的材料其发光的强 度、波长、半波谱带宽、温度稳定性等关键技术指标范围变化很大故选择以上品牌也可以说在针对本项目其特定的要求是相符的管芯参数 1发光管型号平均亮度波长芯片RSMD2020 （黑灯）160mcd618-628nm晶元G500mcd519-530nm晶元B110mcd465-480nm晶元光电曲线图红绿篮相对进总匣光/RGB Relive InlG^srtjADistribuliorRGB kk Axis Relative! Imbt初甲 maEbuiki”fornard Anrrert 话 R^Utlvt UnlDQ«9t7畫 ■.ip±^» “ ❸ 鮒 i防A3^1*!!ht Teaptr-Hnis tC）AlbStJK TfllDtTBZTUt 7J- Relal Ji-^e IbbemlirIA0££3ED5-0 "53.丸2.lrlta,0> JE 呂|±目-1 -M 二盘■£Poiwaird GirreE.? njJ■ _:—T吓吋Fw"Bj?d CurrentL5 XC 2.& NO X5 10 红5 5.0 5>5 &、 FkHVMui^ VT(VICujreni- vjBDcdI^eltjI waveLesfth丄・时$耳 Tciper-ajrurt'V)MIEFonffiri fiiTT巴nt ITPIbU、—TWt； J[F-2Crt\\1 \J£p时 I ria氐如」1i-J ■flabirivt ['亡aptr-ntrac 他 Pomrd① 、视角参考此项目LED显示屏安装的位置和发光器件供应商提供的技术指标，我们 严格保证屏幕系统的水平可视视角能够达到160°,上下视角大于120°；可以保 证在一个较大的合理区域内分布的人群均具有较佳的观看效果。
② 、波长正常情况，人的肉眼颜色分辨阀值为5nm,以红色LED为例：将两个发光波 长分别为620nm和626nm的LED放在一起点亮，人的肉眼将感觉出这两个LED发 出的光颜色有差异那么从理论上讲，一块显示屏若采用同一发光波长的LED的话问题就很好的解 决了但是，从LED发光PN结制造来看，要批量性'生长'（即半导体制造的一个 术语）同一个波长的产品是不可能的，正常情况下一张‘生长'完成后的 LED 芯片 其发光波长在几十个 nm 范围内，这个是半导体发光芯片制造工艺本身的特点因 此，若想是一块屏保证色彩尽量一致，就必须控制同一块屏的 LED 芯片波长的选择 范围③ 、亮度通常情况下，人的亮度分辨阀值为1： 1.3，以绿色发光LED为例，将两个发光 亮度分别为1000CD和1300CD的LED同时点亮放在一起，人的视觉上就感觉有差 别驱动芯片本项目发光像素驱动采用全球流行的台湾聚积驱动芯片，采用恒流供电方式, 减少LED因管压降差异恒压动带来的'马赛克'现象，保证LED的可靠性恒流源顾名思义是一种恒定电流输出的驱动器件，它的交流等效电阻很大， 直流压降却不大，其等效的数字模型是VCCS（电压控制的电流源），工作于开关 状态，其电流输出一旦通过调节电阻设定后，仅受控于输入的逻辑状态0或者1 ， 输入信号有效时，其输出电流保持为某个给定时间常数的函数，不会因它所联接 的外电路不同而变化，输入信号无效时，其输出电流关断。
LED是一种电流驱动的双端口器件，其发光特性仅与流过的电流大小相对应, 普通的驱动器件不具备恒流特性，其输出电流亦会随输入电压变化而我们知道， TTL电路的电压是一阀值，一点微小的变化虽不影响逻辑状态，但会影响到输出 电流的大小，而直接反映到LED的发光，解决这一问题的唯一途径即是采用如上 所提到的恒流源另外，恒流源驱动器件的选用，保证了输出电流的大小恒定， 也就可以去掉变通驱动器件必须要有的串联限流电阻，大大降低了消耗在电阻上 的功率，降低了系统的发热，恒流源驱动器件的输出电流可以通过调节电阻很方 便的调校，这样对于系统最终的白平衡定位提供了最大程度上的方便我公司选用的LED显示屏采用恒流源驱动集成电路，对显示发光单元LED（发 光二极管）进行直接驱动，从而保证了每一个发光二极管的发光显示效果的一致 性显示屏显示的画面图像效果亮度均匀，过渡平滑，纹理细腻，真实动人如 果电路中不采用恒流源驱技术，由于每个发光二极管的显示效果不一致，有的偏 亮、有的偏暗，图像画面上将会存在少数零星分布的亮点和暗点，图像画面粗糙， 过渡生硬电路板设计及防护措施元器件降容20%以上；开关电源冗余量 30%以上；接口电路允许元器件参数 电源电压±5%，电路仍能可靠工作；器件动态特性具有较大冗余，确保系统在 元器件特性变化时仍能可靠运行。
容错：通讯协议有各种容错：通讯数据不停的刷新，任何偶然错误都可以迅速纠正； 软件采用各种容错措施；数据保存采用各种容错措施；程序误操作，实时提示； 利用合理性判断，剔除不合法数据硬件支持热插拔电磁兼容性：电源电路采用标准电脑电源及屏蔽措施，电源噪声滤波器—开关电源—直流 稳压电源标准程式；电源、电路的良好电磁屏蔽；大电流信号地、小电流信号地、 结构安全地和电源地分开走线的四线制以及尽可能分开模拟地和逻辑地；印制板 设计规范，包括元器件排列、走线、滤波等方面的严格规定，用示波器测量每块 印制板地线上的噪声干扰，峰值不超过+50mv ；板内、板间、机箱间的接口电路 具有抗干扰设计；系统现场布线、信号线与交流电源线（动力线）严格分开；良 好的地线系统；为了提高系统可靠性，电源采取了降额使用的措施，预留充分余 量；对外接口采用平衡电流驱动为了保证LED屏长期演播使用，我们还做了防尘、防静电、防酸碱腐蚀、等处理防尘：电路板全部加装灯管及零配件之后，整板喷上一层三防漆防静电：系统具有良好的接地保护，严格区分确保强电、弱电系统不共地 接地电阻不大于4 欧姆同时设有静电防护网，防止静电对屏体的损害在一般 人能够摸到的地方绝缘电阻大于 10 兆欧；防酸碱腐蚀：电路板具有绿油隔氧层，防止了线路的氧化，也防止酸碱腐蚀， 提高了使用寿命。
模组、箱体设计160.00为了保证 LED 屏长期演播使用，我们还做了防尘、防静电、防酸碱腐蚀、 等处理防尘：电路板全部加装灯管及零配件之后，整板喷上一层三防漆 防静电：系统具有良好的接地保护，严格区分确保强电、弱电系统不共地接地电阻不大于4 欧姆同时设有静电防护网，防止静电对屏体的损害在一般 人能够摸到的地方绝缘电阻大于 10 兆欧；防酸碱腐蚀：电路板具有绿油隔氧层，防止了线路的氧化，也防止酸碱腐蚀， 提高了使用寿命160.00-174.00模组背面面采用铝板底件，便于高密度 LED 显示屏散热，保证 LED 大屏显示的稳定性.模组反面实物图箱体设计。
