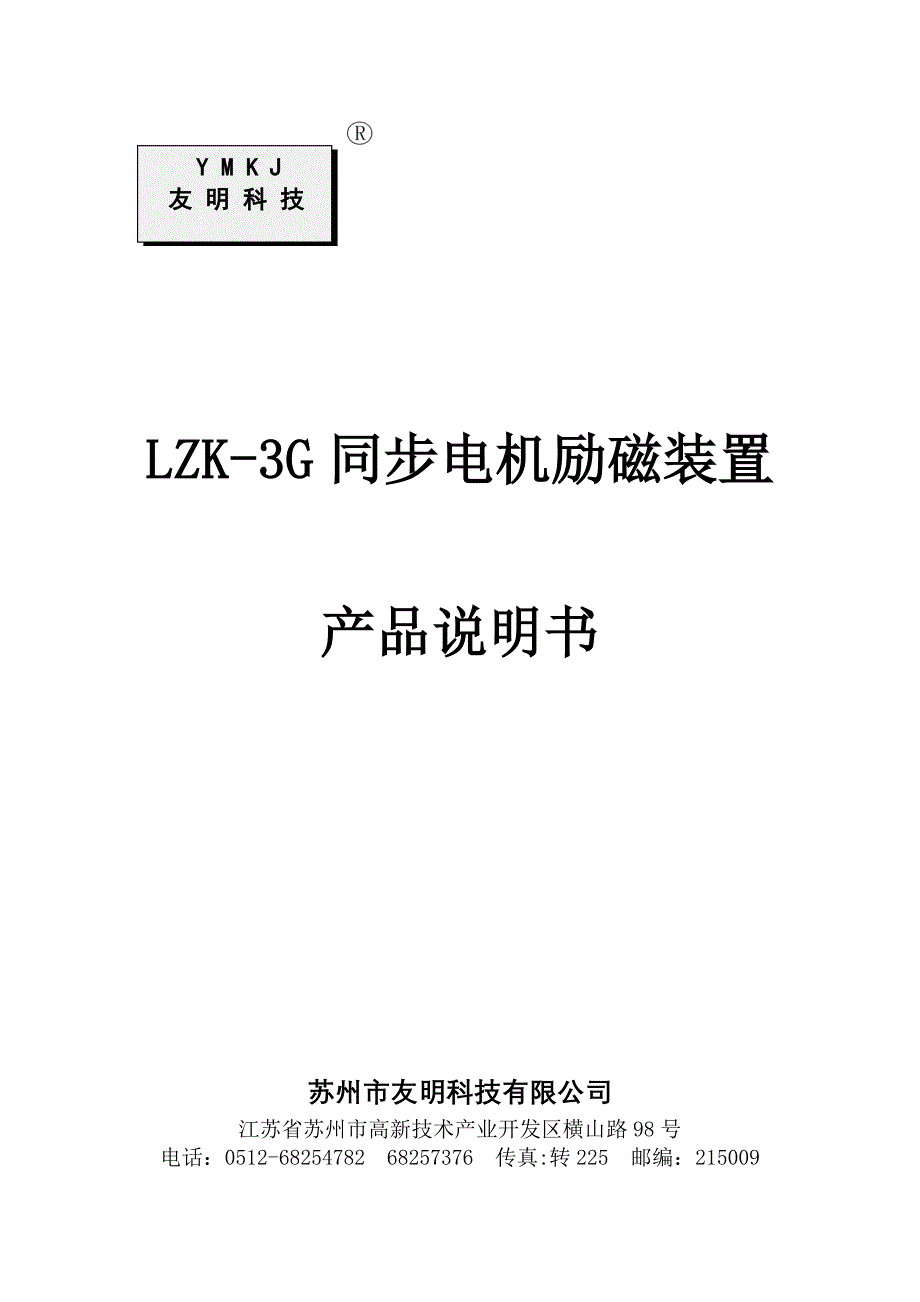

Y M K J 友 明 科 技 LZK-3G同步电机励磁装置产品说明书苏州市友明科技有限公司江苏省苏州市高新技术产业开发区横山路98号：0512-68254782 68257376 :转225 邮编：215009网址： E-mail：sale@目 录一、 概述二、 LZK-3G型同步电动机励磁装置技术性能三、 LZK-3G型同步电动机励磁装置工作原理（一） 主电路介绍（二） 脉冲触发环节原理介绍（三） 投励环节介绍（四） 失步保护（五） 失步后带载再整步过程（六） 后备保护环节（七） KQ可控硅误导通检测（八） 缺相、失控检测四、 功能选择与参数设定五、 系统试车及调试六、 操作规程七、 出厂整定数据和说明八、 订货需知九、 附图 一、概述（一）用途本装置既可供拖动空载、轻载或重载起动的同步电动机配套励磁用，如：球磨机、鼓风机、压缩机、水泵等设备，也可供带动冲击性负荷的同步电动机励磁用，如轧钢机等负荷。
二）特点本装置采用先进的微电脑及数字化控制技术，功能完善，操作简便，性能稳定可靠三）工作环境1. 现场海拔高度不大于2500米2. 周围介质温度不低于－15℃，不高于＋50℃；相对湿度不大于85%（相对于温度20℃）3. 没有导电及易爆炸尘埃，没有腐蚀金属和破坏电气绝缘的气体场所4. 无剧烈振动和冲击及垂直斜度不超过5的场所二、LZK-3G型同步电动机励磁装置技术性能1． 主回路既可采用无续流二极管的新型三相桥式半控整流电路，又可采用三相桥式全控整流电路2． 主回路及启动回路可控硅、二极管采用双面静态热管散热技术散热，并辅以低速风机散热风机工作有自动和手动二种装置能检测柜体温度，且显示实测温度风机工作在自动方式时，根据设定温度参数，自动开启或停止风机3． 该系统具有独立可靠的灭磁系统，通过合理选配灭磁电阻RF，分级整定灭磁可控硅KQ的开通电压，使电机起动时具有良好的异步驱动特性，而正常运行时KQ不误导通4． 投励按照“准角强励整步”的原则设计，并具有强励磁整步的功能电机拉入同步的过程平滑、快速、可靠5． 具有完善可靠的带励失步、失励失步保护系统，保证电机在发生带励失步和失励失步时，快速动作，保护电机，使电机免受损伤。
6． 在电机失步后，可根据现场工况选择跳闸停机或不停机带载自动再整步当采用不停机带载自动再整步方式时，整个过程平滑、快速（仅需数秒钟），不损伤电机，不必减负载，并设有后备保护环节，以保证电机的安全运行7． 该系统能与防冲击保护配合，动作于灭磁再整步或跳闸停机8． 输出励磁电压和励磁电流的调节范围为电动机额定电压和额定电流的30%─140%，在调整范围内调节励磁参数，电机不会失步，励磁装置不会失控9． LZK-3G型控制系统具有恒电压、恒电流、恒功率因数以及角度开环运行功能，用户可根据现场工况和负载情况选择不同的运行方式10．当电网电压波动时（－10％至＋15％范围内），励磁装置能保持恒定励磁或恒定功率因数运行，并具有三相自动平衡功能装置能自动检测并实时显示电机的定子电流、励磁电压、励磁电流和功率因数11．LZK-3G型励磁控制器采用全数字式控制方式，指示系统采用240×128图形点阵液晶显示器，汉字显示，功能选择及参数设定采用菜单操作，直观、简便12．励磁装置控制回路与同步电动机定子回路没有直接的电气联系，主回路、控制回路、及触发脉冲完全电气隔离，并且具有良好的抗干扰性能13．励磁装置具有录波功能，记录定子电流、电压，励磁电流、电压的波形，每周波可采样80点，录波时长不小于60S,且能显示波形，上传上位机，本公司备有后台波形分析软件。
录波有故障录波、启动录波和实时录波，其中故障录波优先14．励磁装置具有自诊断功能，有故障消除后自动复位功能；能对相应事件进行记录及读出，存储事件记录五百多条；能通过菜单查看存储历史故障15. 装置控制回路以LZK-3G型控制器为控制核心，线路简洁可靠励磁输入电源为交流三相四线380V/220 V，无相序要求励磁控制器采用交流220V电源和直流电源220V/110V双回路供电,并可实现手动/自动无扰动切换16．励磁装置具有低电压强励功能，强励时间可以设定17．LZK-3G型励磁控制器具有RS485、RS232、CAN标准通信讯接口，能与上位PC机实现联网通讯，传输波特率有三种（4800bps、9600bps、19200bps）可以选择，上位机可实时显示、记录现场的运行参数；能实现多机热备份，主备用通道间设有自动跟踪装置，可实现通道间无扰动自动切换同时也可设定、修改控制器的实时运行参数，改变其运行的方式能够满足远程遥信、遥测、遥控.遥调的计算机集散控制功能要求18．励磁装置的时钟与后台的上位机同步，并可以同时刷新校时19．LZK-3G型励磁控制器采用成熟的自动控制技术、计算机技术及安全防范技术，保证工程自动化系统的实用性。
软件管理符合CMM（Capability Maturity Module能力成熟度模型），使得程序更加可靠20．LZK-3G型励磁控制器充分考虑了易升级换代，并且在升级时可以最大限度地保护原有的硬件设备和软件投资升级包括硬件升级和软件升级21. LZK-3G型励磁装置可以以触摸屏为控制中心，与励磁双控制器、PLC及上位机相联，取消了传统的控制按钮和转换开关并可用“远方/就地”转换开关来实现对励磁装置的远方（就地）控制三、LZK-3G型同步电动机励磁装置工作原理根据要求，以LZK-3G控制器为核心成套制造的同步电机励磁装置可有以下几种：1、单控制器A、主电路半控桥式B、主电路全控桥式2、双控制器A、主电路半控桥式B、主电路全控桥式 图1 励磁单控制器原理框图（半控桥）图2 励磁单控制器原理框图（全控桥） 1图3 励磁双控制器原理框图（半控桥）图4 励磁双控制器原理框图（全控桥）8（一）主电路介绍1. 主电路采用无续流二极管的新型三相桥式半控、全控整流电路 图5 励磁装置主电路2.电机的异步驱动电路由可控硅KQ、二极管ZQ及RF组成（见图 5）。
当电机在起动或再整步暂态过程的异步驱动阶段，主电路整流桥上的可控硅处于阻断状态，控制电路在转子感应电压的正半波起始阶段，使可控硅KQ及时导通；而在负半波时，通过ZQ使转子感应交流电流的正、负半波都通过电阻RF流通，且正、负半波电流对称，以保证电机具有良好的异步驱动特性当电机在起动及失步再整步的暂态过程中，KQJ 常闭触点闭合，保证起动时可控硅在转子感应电压的正半波起始阶段便导通；只有在满足投励条件时，KQJ方动作，在投励后的正常运行过程中，KQJ继电器一直吸合，使KQ可控硅仅在过电压情况下才能导通，正常运行过程中，不易误导通如图6所示R1R2R3R31R4R6R7R8RFJR10D8D6D7D1D2D9R11RFJ18 3 2 5 11 7 6 4 9 10 R9D3D4D5RFZQKQDCVDcvLZJSAKQJUF 图6 ＫＱ控制及误导通检测、励磁电压信号变换（二）脉冲触发环节原理介绍脉冲触发环节由同步电路、移相电路、输出电路及高分辨率的数字触发器构成。
1.同步电路采用三相同步信号绝对触发方式，同步变压器输出同步信号ＵAT 、ＵBT 、ＵCT ，通过ＲＣ滤波电路，经电压比较器过零比较，变成方波，分别通过光耦隔离，输入电脑系统 2.移相控制通过改变移相角，可实现触发脉冲所需范围的控制移相角由励磁装置内部控制器面板上的按键及显示屏（或通过上位PC机）设定各种运行方式励磁参数的上限值、运行值、下限值在满足投励条件时，按设定值发脉冲，投强励，然后移至运行值处此时若需改变运行值，可通过面板按键任意设定需要实时运行值即可当采用面板按键调整实时运行值时，由于受到上、下限值的限位，避免了出现励磁电压过高或过低的可能由于设定与调整输出励磁参数采用全数字化电脑控制，消除了原电位器设定及调节输出励磁电压所不可避免的出现励磁不。
