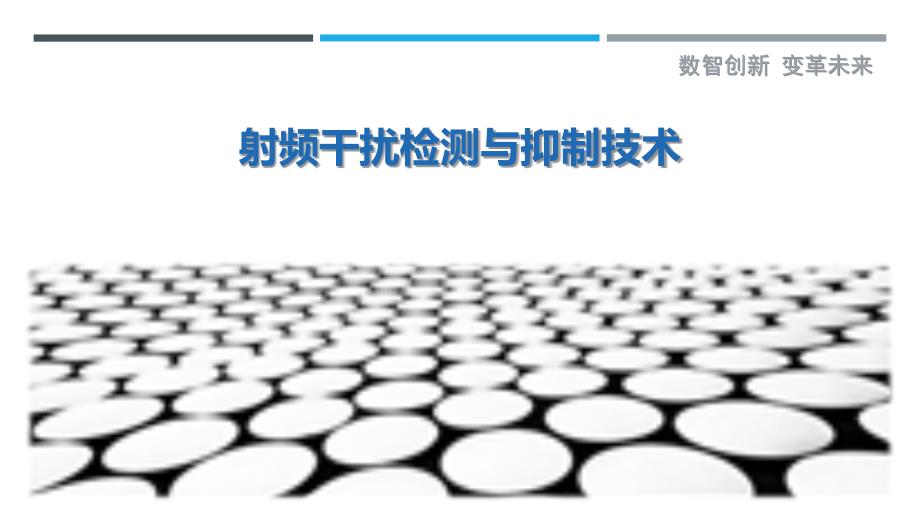

数智创新数智创新 变革未来变革未来射频干扰检测与抑制技术1.射频干扰概述及危害1.射频干扰检测技术1.干扰源定位及识别1.射频干扰抑制技术1.滤波器及共模抑制技术1.屏蔽与接地技术1.电路设计与布局优化1.测试与验证方法Contents Page目录页 射频干扰概述及危害射射频频干干扰检测扰检测与抑制技与抑制技术术射频干扰概述及危害1.射频干扰(RFI)是指射频信号对电子设备或系统造成的有害影响，影响其性能或造成故障2.RFI产生的来源广泛，包括无线电通信设备、电子设备和自然现象（如闪电）3.RFI的形式多样，包括电磁噪声、频谱杂散和信号失真射频干扰危害1.RFI会导致电子设备功能失常、数据传输错误和通信中断2.在医疗领域，RFI可能会干扰医疗设备，造成患者伤害或诊断错误射频干扰概述 射频干扰检测技术射射频频干干扰检测扰检测与抑制技与抑制技术术射频干扰检测技术频谱监测和分析1.利用频谱分析仪、频谱仪和频谱扫描仪等仪器对频谱进行实时监测和分析2.识别、定位和表征射频干扰源，确定干扰的性质、来源和强度3.通过分析频谱特征（如峰值功率、频率范围和调制类型）来识别干扰源方向查找技术1.使用天线阵列、相位差测量和信号处理算法来确定干扰源的方向。
2.窄带双目标定位、多信道伪交叉相关技术和时差到达估计等技术用于提高方向查找的精度和可靠性3.实时方向查找系统可用于快速定位和跟踪移动干扰源射频干扰检测技术时域分析1.利用示波器、时域反射仪和脉冲分析仪等仪器捕获和分析射频信号的时间域特征2.识别信号的幅度、频率、相位和脉冲宽度等参数3.通过时域分析可以揭示信号的调制和编码机制，有助于识别干扰机制数字信号处理技术1.应用数字滤波、快速傅里叶变换和模式识别等算法对射频信号进行处理2.增强信号的信噪比，提取有用的特征，并抑制不想要的干扰3.数字信号处理算法可实现实时射频干扰检测和分类，提高检测灵敏度和可靠性射频干扰检测技术人工智能技术1.利用机器学习、深度学习和人工智能算法分析和分类射频干扰信号2.识别复杂的模式和趋势，提高干扰检测和识别能力3.智能算法可自动适应干扰环境的变化，并在海量数据中快速识别干扰源趋势和前沿1.无线通信技术的发展（如5G、6G）对射频干扰检测和抑制提出了新的挑战2.认知射频和软件定义无线电技术的发展为干扰检测和抑制提供了新的途径3.云计算和边缘计算的应用加速了射频干扰检测和抑制的分布式和协作处理干扰源定位及识别射射频频干干扰检测扰检测与抑制技与抑制技术术干扰源定位及识别干扰源定位1.空间域定位：通过确定干扰信号的到达方向或角度来确定干扰源的位置。
可使用天线阵列、空间滤波或方向性天线等技术2.频域定位：通过分析干扰信号的频谱特征来识别干扰源可使用频谱分析仪、滤波器或相关技术来识别干扰源的特征频率或调制模式3.时域定位：通过分析干扰信号的时间特性来确定干扰源的位置可使用示波器、时间延时分析或相关技术来确定干扰信号的到达时间或相位偏移干扰源识别1.信号特征分析：分析干扰信号的功率、带宽、调制模式、频谱形状和统计特性来识别干扰源2.数据库匹配：将干扰信号的特征与已知干扰源的数据库进行对比，以识别干扰源的类型和来源射频干扰抑制技术射射频频干干扰检测扰检测与抑制技与抑制技术术射频干扰抑制技术射频干扰抑制技术主题名称：滤波器技术1.通过电感、电容等元件组成的滤波器电路，能阻隔或滤除特定频率范围的干扰信号2.常用滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器，可根据干扰频段灵活选择3.滤波器性能指标包括截止频率、衰减量、通带损耗和相位响应，需综合考虑以实现最佳干扰抑制效果主题名称：屏蔽技术1.利用金属材料或导电材料将干扰源或敏感设备包围起来，形成法拉第笼效应，阻隔电磁波传播2.屏蔽材料的厚度、导电率和接地方式对屏蔽效果至关重要3.屏蔽技术广泛应用于电子设备的外壳、电缆和连接器中，可有效降低射频泄漏和干扰。
射频干扰抑制技术主题名称：接地与屏蔽技术1.完善的接地系统可提供低阻抗路径，使干扰电流快速泄放，避免累积并干扰其他系统2.屏蔽与接地结合使用，一方面防止干扰信号对外泄漏，另一方面也抑制外部干扰信号的侵入3.接地和屏蔽技术需要考虑设备的布局、接地电极的类型和尺寸，以及屏蔽材料的特性等因素主题名称：功率管理技术1.通过合理设计电源电路，降低噪声和纹波，减少由电源系统引起的射频干扰2.采用低噪声稳压器、滤波电容和电感线圈等元件，抑制开关电源产生的尖峰脉冲和杂散噪声3.优化功率分配网络布局，避免交叉耦合和地线回流，降低谐波干扰射频干扰抑制技术主题名称：天线设计技术1.针对特定应用选择合适的射频天线类型，包括全向天线、定向天线、宽带天线等，优化天线增益和方向性2.天线布局与放置对射频干扰有较大影响，需要考虑与其他设备之间的距离、极化方向和安装高度3.采用先进天线设计技术，如相控阵天线、自适应天线，实现干扰源定位、跟踪和抑制主题名称：算法与软件技术1.采用频谱分析、数字信号处理等算法，对射频干扰信号进行实时监测、识别和定位2.开发基于机器学习和人工智能技术的智能射频干扰抑制系统，提高干扰抑制的准确性和自适应性。
滤波器及共模抑制技术射射频频干干扰检测扰检测与抑制技与抑制技术术滤波器及共模抑制技术滤波器1.滤波器的基本原理和类型：滤波器是一种选择性地允许特定频率信号通过的电子网络常见类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器2.滤波器的设计和优化：滤波器设计涉及确定所需截止频率、衰减率和滤波器阶数优化技术包括使用无源元件或主动元件，以及数字化滤波处理3.滤波器在射频干扰抑制中的应用：滤波器可用于衰减不需要的频率分量，例如在通信系统中抑制谐波和杂散辐射它们还可消除环境噪声和提高信号接收灵敏度共模抑制技术1.共模干扰和抑制原理：共模干扰是指在两个或多个导体之间流动的、同相位噪声信号通过采用差分放大器、共模扼流圈和平衡变压器等技术，可以抑制共模干扰2.共模抑制度和差分放大器：共模抑制度衡量共模信号被抑制的程度差分放大器利用两个输入端的同相和反相信号，消除共模噪声3.共模抑制技术在射频系统中的应用：共模抑制技术可有效降低射频系统中的杂散辐射、提高信号完整性和增强抗噪性能它们广泛应用于通信、医疗和航空航天等行业屏蔽与接地技术射射频频干干扰检测扰检测与抑制技与抑制技术术屏蔽与接地技术屏蔽技术1.屏蔽材料和结构的选择：金属板材、金属网、导电涂料等；屏蔽层厚度、中间层间距、屏蔽层形状等影响屏蔽效果。
2.屏蔽接地：屏蔽层连接良好接地，否则高频电流无法通过接地释放，导致屏蔽失效3.屏蔽孔洞处理：门窗、通风口等孔洞处需采用金属滤波器、导电橡胶等措施，防止电磁泄漏接地技术1.接地类型：单点接地、多点接地、混合接地；接地电阻控制在一定范围内，确保良好的接地效果2.接地线选择：接地线应选择导电性好、机械强度高的材料，如铜线、镀锌钢管等电路设计与布局优化射射频频干干扰检测扰检测与抑制技与抑制技术术电路设计与布局优化元件选择和布局优化1.优先选择低EMI元件，如使用具有集成屏蔽的电感器、低EMI电容和抗干扰二极管2.遵循最佳布局原则，例如将高频元件放在远离敏感区域的位置，并使用接地平面和屏蔽来隔离噪声源3.考虑使用共模扼流圈和滤波器，以抑制差模和共模干扰PCB设计优化1.采用多层PCB设计，利用内部层作为接地平面和信号走线，以减少寄生电容和电感2.优化走线长度和宽度，以匹配阻抗并最大限度地减少辐射3.使用差分走线技术，以抵消噪声并提高抗干扰能力电路设计与布局优化接地技术优化1.建立单点接地系统，以减少接地回路和噪声耦合2.使用宽接地层，并尽可能靠近噪声源放置接地点3.考虑使用多层PCB中的过孔和缝隙，以建立低阻抗接地网络。
屏蔽和外壳优化1.使用金属外壳和屏蔽罩，以阻挡外部噪声的进入和内部噪声的辐射2.确保屏蔽罩与PCB之间有良好接触，并使用导电垫圈或弹簧指来增强屏蔽效果3.考虑使用吸收材料填充屏蔽罩内的空腔，以吸收残余噪声电路设计与布局优化1.为高功率元件提供足够的散热，以防止过热引起的EMI增加2.使用散热器、热垫和风扇，以有效传导和散热3.考虑使用热仿真工具，以优化散热性能并减少热噪声验证和测试1.进行EMI测试，以评估设计是否符合EMI标准2.使用EMI诊断工具，如频谱分析仪和近场探头，以识别和定位噪声源3.采用设计验证和测试流程，以确保设计符合既定要求并满足EMI性能目标散热优化 测试与验证方法射射频频干干扰检测扰检测与抑制技与抑制技术术测试与验证方法射频干扰源定位1.采用频谱分析仪或场强仪等仪器，对周围环境进行射频扫描，识别不同来源的干扰信号2.利用天线阵列或方向性天线，确定干扰信号的发射方向，缩小定位范围3.结合近场探测技术，进一步精准定位干扰源，如使用近场探头或EMI探测仪抗干扰性能评估1.根据产品或系统的抗干扰要求，制定相应的测试标准和方法，如MIL-STD-461或IEC61000系列标准。
2.使用射频干扰模拟器或实际干扰源，对产品或系统进行抗扰度测试，评估其应对不同频段和强度干扰的能力3.分析测试数据并确定产品或系统的抗干扰性能是否符合设计要求测试与验证方法屏蔽与滤波1.根据干扰信号的频段和特性，选择合适的屏蔽材料和屏蔽结构，如金属涂层、金属箱体或导电布2.采用电磁滤波器，抑制干扰信号的传递，例如低通滤波器、高通滤波器或带通滤波器3.优化屏蔽和滤波措施的组合，以最大程度地减轻射频干扰接地与布线1.建立良好的接地系统，为系统中的电流提供低阻抗路径，防止干扰信号通过地回路传输2.优化信号布线和电源分布网络，减少信号线和电源线之间的耦合，避免形成干扰回路3.采用合适的连接器和电缆，屏蔽和滤除信号传输过程中的干扰测试与验证方法仿真与建模1.利用电磁仿真软件，建立系统或设备的电磁模型，模拟射频干扰现象2.通过仿真，分析系统或设备的抗干扰性，识别潜在的干扰源和传播路径3.根据仿真结果优化设计，提高系统或设备的抗干扰性能趋势与前沿1.采用人工智能和机器学习技术，智能化射频干扰检测和分析2.开发高灵敏度和宽频带的射频干扰传感器3.探索新型的屏蔽和滤波材料，增强抗干扰能力感谢聆听Thankyou数智创新数智创新 变革未来变革未来。
