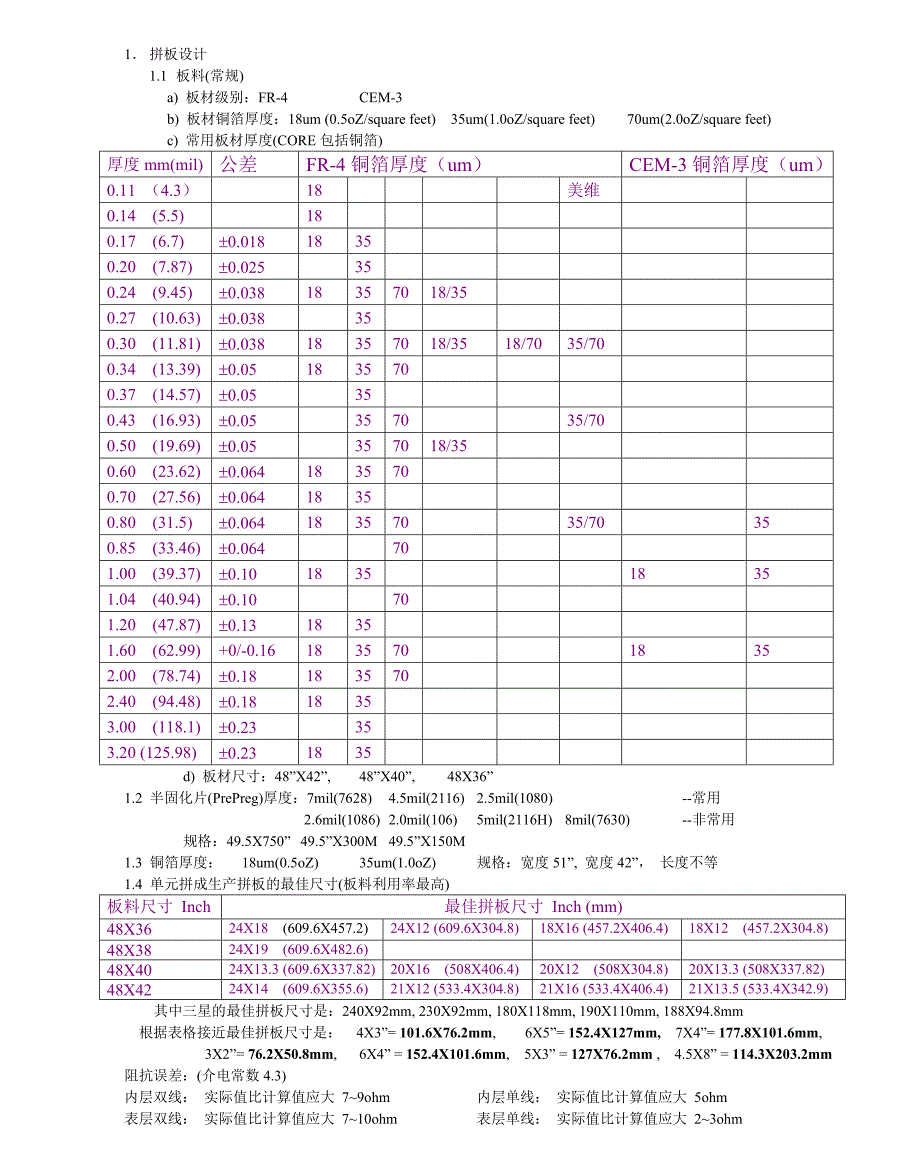

1． 拼板设计1.1 板料(常规)a) 板材级别：FR-4 CEM-3b) 板材铜箔厚度：18um (0.5oZ/square feet) 35um(1.0oZ/square feet) 70um(2.0oZ/square feet)c) 常用板材厚度(CORE 包括铜箔)厚度 mm(mil) 公差 FR-4 铜箔厚度（ um） CEM-3 铜箔厚度（um）0.11 （4.3） 18 美维0.14 (5.5) 180.17 (6.7) 0.018 18 350.20 (7.87) 0.025 350.24 (9.45) 0.038 18 35 70 18/350.27 (10.63) 0.038 350.30 (11.81) 0.038 18 35 70 18/35 18/70 35/700.34 (13.39) 0.05 18 35 700.37 (14.57) 0.05 350.43 (16.93) 0.05 35 70 35/700.50 (19.69) 0.05 35 70 18/350.60 (23.62) 0.064 18 35 70 0.70 (27.56) 0.064 18 350.80 (31.5) 0.064 18 35 70 35/70 350.85 (33.46) 0.064 701.00 (39.37) 0.10 18 35 18 351.04 (40.94) 0.10 701.20 (47.87) 0.13 18 351.60 (62.99) +0/-0.16 18 35 70 18 352.00 (78.74) 0.18 18 35 702.40 (94.48) 0.18 18 353.00 (118.1) 0.23 353.20 (125.98) 0.23 18 35d) 板材尺寸：48”X42”, 48”X40”, 48X36”1.2 半固化片(PrePreg)厚度：7mil(7628) 4.5mil(2116) 2.5mil(1080) --常用2.6mil(1086) 2.0mil(106) 5mil(2116H) 8mil(7630) --非常用规格：49.5X750” 49.5”X300M 49.5”X150M1.3 铜箔厚度： 18um(0.5oZ) 35um(1.0oZ) 规格：宽度 51”, 宽度 42”， 长度不等1.4 单元拼成生产拼板的最佳尺寸(板料利用率最高)板料尺寸 Inch 最佳拼板尺寸 Inch (mm)48X36 24X18 (609.6X457.2) 24X12 (609.6X304.8) 18X16 (457.2X406.4) 18X12 (457.2X304.8)48X38 24X19 (609.6X482.6)48X40 24X13.3 (609.6X337.82) 20X16 (508X406.4) 20X12 (508X304.8) 20X13.3 (508X337.82)48X42 24X14 (609.6X355.6) 21X12 (533.4X304.8) 21X16 (533.4X406.4) 21X13.5 (533.4X342.9)其中三星的最佳拼板尺寸是：240X92mm, 230X92mm, 180X118mm, 190X110mm, 188X94.8mm根据表格接近最佳拼板尺寸是： 4X3”= 101.6X76.2mm, 6X5”= 152.4X127mm, 7X4”= 177.8X101.6mm,3X2”= 76.2X50.8mm, 6X4” = 152.4X101.6mm, 5X3” = 127X76.2mm , 4.5X8” = 114.3X203.2mm阻抗误差：(介电常数 4.3)内层双线： 实际值比计算值应大 7~9ohm 内层单线： 实际值比计算值应大 5ohm表层双线： 实际值比计算值应大 7~10ohm 表层单线： 实际值比计算值应大 2~3ohm。
