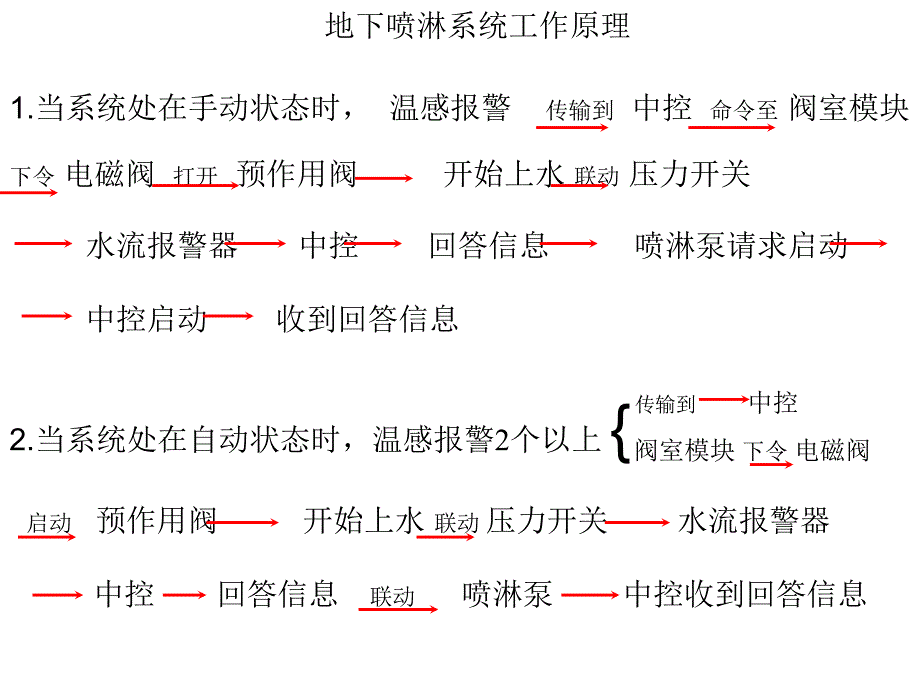

地下喷淋系统工作原理,1.当系统处在手动状态时， 温感报警 传输到 中控 命令至 阀室模块下令 电磁阀 打开 预作用阀 开始上水 联动 压力开关水流报警器 中控 回答信息 喷淋泵请求启动中控启动 收到回答信息,2.当系统处在自动状态时，温感报警2个以上 { 启动 预作用阀 开始上水 联动 压力开关 水流报警器 中控 回答信息 联动 喷淋泵 中控收到回答信息,,,,,,,,,,,,,,地上喷淋系统工作原理,1.当系统处在手动状态时：开始上水 联动 压力开关 水流报警 中控 回答信息 水流压力 喷淋泵请求启动 中控下令开启 喷淋泵 泵启动中控收到回答信息,,,,,,,,,2.当系统处在自动状态时：开始上水 联动 压力开关 水流报警器 中控 回答信息 联动 喷淋泵启动 中控回答信息,,,,,,,,,温感报警,喷头破裂,喷头破裂,温感报警2个以上,阀门开关-负责 紧急情况切 断喷淋中水,,阀门开关-负责 紧急情况切 断喷淋中水,,请顺时针旋转关闭阀门,,阀门开关-负责 紧急情况切 断喷淋中水,,,预作用阀,,手动启动,,压力开关,,电磁阀,阀门开关-负责 紧急情况切 断喷淋中水,,电子模块,,水流报警器,,压力表,充气泵,,4公斤压力,,压力开关,,手动启动阀 启动时间？,,消防栓阀-负责地下 消防栓在冬天温度过 冷。
消防泵室内消防栓,室外消防栓,喷淋泵压力显示表,喷淋泵,。
