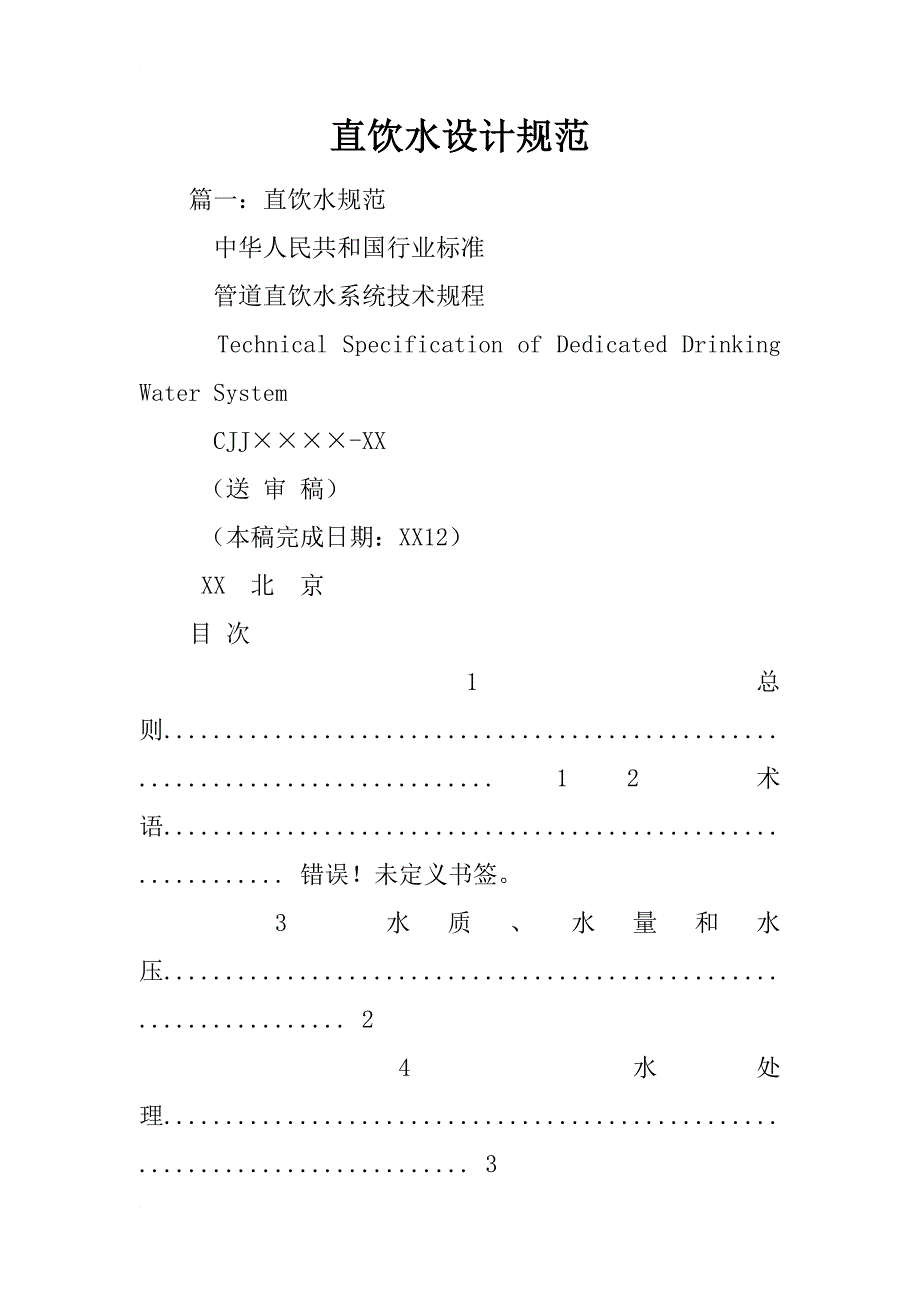

直饮水设计规范直饮水设计规范篇一：直饮水规范中华人民共和国行业标准 管道直饮水系统技术规程 Technical Specification of Dedicated Drinking Water System CJJ××××-XX （送 审 稿） （本稿完成日期：XX12） XX 北 京 目 次1 总则 .1 2 术语 .. 错误！未定义书签 3 水质、水量和水压 .2 4 水处理 .3 5 系统设计 .3 6 净水机房 .4 7 系统的计算与设备选择 .5 8 水质检验 .9 9 控制系统 .9 10 施工安装、验收、运行维护和管理 . 10 施工安装、验收、运行维护和管理 .. 10 验收 .. 12 运行维护和管理 .13 前 言根据建设部建标[XX]104 号“关于印发《二○○二~二○○三年度工程建设城建、建工行业标准制订、修订计划》的通知”要求，规程编制组在建设部科学技术司下达的《建筑和居住小区优质水供应技术》研究课题的基础上，参考有关国内外有关应用研究资料，并认真总结国内实践经验，在广泛征求意见的基础上，制定了本规程 本规程共分 10 章，内容包括：1. 总则；2. 术语；3. 水质、水量和水压；4. 水处理；5. 系统设计； 6. 净水机房；7. 系统计算与设备选择；8. 水质检验；9. 控制系统；10. 施工安装、验收、运行维护和管理。
本规程由城市建设研究院标准所归口管理，由中国建筑设计研究院（北京市西城区车公庄大街 19 号，邮编：100044）负责解释在使用中如发现需要修改和补充之处请将意见和资料径寄解释单位 管理单位、主编单位：中国建筑设计研究院 深圳市深水海纳水务有限公司 上海管道纯净水股份有限公司 参编单位：清华大学环境科学与工程系 中元国际工程设计研究院（原机械工业部设计研究院）中国疾病预防控制中心环境与健康相关产品安全所 宁波市自来水总公司晶泰优质饮用水有限公司 多元电气集团水环保技术产业（中国）有限公司 江苏金羊集团有限公司 广州益民饮用水技术有限公司 常州河海水环境工程有限公司 东莞新纪元微滤设备有限公司 北京嘉润恒水务投资有限公司 北京爱生科技发展有限公司 浙江德安新技术发展有限公司 清华同方股份有限公司 苏州市卡莱拇不锈钢直饮水管道有限公司 北京恒动科技开发有限公司 山西新超管业股份有限公司 上海白蝶管业科技股份有限公司 上海德士净水管道制造有限公司 主要起草人：赵 锂、赵世明、傅文华、杨 澎、赵 昕、朱跃云、李海波、张迎军、 唐业梅、丁新建、蒋燕蕾、陈建平、王占生、孙 巍、鄂学礼、费 杰、 李素芹、巫 伟、黄水木、杨家华、孙 沛、谢 鹏、陆跃明、马立峰、 罗 敏、李经宇、陈 雷、王永生、徐红越、蒋建明 1 总 则为确保管道直饮水的供水水质，并使系统卫生安全、设计技术先进、经济合理，制定本规程。
本规程适用于城市居住小区和公共建筑以及商业街道、公众广场及其它公共活动场所的管道直饮水系统设计和施工 管道直饮水系统设计应保证出水水质不低于《饮用净水水质标准》 （CJ94-XX） 系统设计应符合节能、环保、经济、卫生、安全的原则，并为施工安装、运行操作、维护管理以及安全保护等提供便利条件 管道直饮水系统的设计和施工，除符合本规程外，尚应符合国家和卫生部门现行有关标准、规范的规定 2 术 语 管道直饮水系统 dedicated drinking water system 是指原水经过深度净化处理达到饮用净水水质标准，通过管网供给人们直接饮用的饮水系统 原水 raw water 未经深度处理的生活饮用水或任何与生活饮用水水质相同或相近的水 产品水 product water 原水经深度净化、消毒后直接供给用户的优质饮用水膜 membrane 膜是一种能够实现物理或化学梯度的薄的阻碍物，在这种梯度作用下，一种或多种组分具有不同 的通过能力 微滤 microfiltration，MF 是利用微孔滤膜为过滤介质，以压力差为推动力，利用膜的“筛分”作用进行分离的过程微滤膜孔径一般在～1?m。
超滤 ultrofiltration，UF 是利用超滤膜为过滤介质，以压力差为推动力，利用膜的“筛分”作用进行分离的过程超滤膜孔径一般在～?m 反渗透 reverse osmosis，RO 是渗透的一种反向迁移运动，在压力推动下，借助半透膜的截留作用，迫使溶液中的溶剂与溶质分开的过程反渗透膜的孔径一般小于 1nm 纳滤 nanofiltration，NF 是介于反渗透与超滤之间的一种压力驱动型膜分离技术对水中的分子量为数百的有机小分子成分 具有分离性能纳滤的孔径一般在 1nm 左右KDF 处理 kinetic degraclation fluxion process 是高纯度铜、锌合金滤料，与水接触后通过电化学氧化—还原反应，能有效地减少或去除水中的氯 和重金属，并抑制水中微生物的生长繁殖 回收率 recovery ratio 水处理设备对原水利用效率的数值 瞬间高峰用水量（或流量） instantaneous peak flow rate 在用水量最集中的某一时段内规定的时间间隔中（如，1min，2min，3min）的平均流量 水嘴使用概率 tab use probability 在用水高峰时段，水嘴相邻两次用水期间，从第一次（开始）放水到第二次开始放水的时间间隔内放水时间所占的比率。
循环水量 circulating flow 循环系统中周而复始流动着的水量其值根据系统工作制度与循环时间要求确定 深度水处理 advanced water treatment 对原水进行的进一步处理过程能去除消毒副产物（有机氯化物和三致物质） 、重金属、病原菌、病毒和病原微生物 变频调速供水系统 frequency conversion water supply system 变频调速供水系统按压力传感信号改变供电频率调节水泵转速，在控制系统设计压力的条件下自动调节水泵产水量以适应系统流量变化的供水系统 SDI silt density index 是用来表示膜污染密度的指标，它综合表示了进水中悬浮物和胶体物质的浓度和过滤特性 3 水质、水量和水压 管道直饮水系统用户端水质应不低于现行建设部颁发的《饮用净水水质标准》 （CJ94-XX）的要求，其余水质项目应符合国家现行的水质标准 用水量标准宜采用： 1 住宅为 2～/人·天（经济发达地区可适当提高至4～5L/人·天） ； 2 办公楼为 1～2L/人·天； 3 教学楼为 1～3L/人·天； 4 旅馆为 2～3L/床·天； 注：亦可根据用户要求确定。
饮用水专用水嘴额定流量宜为～/s 饮用水专用水嘴的出水自由水头不宜小于 篇二：华为直饮水设计规范1. 目的 为了规范本公司内所有涉及直饮水工程的设计,提高设计效率及设计质量,特编制本设计技术要求设计文件应在遵照国家相关规范及技术规定的基础上，并严格按照本技术要求进行设计 2. 概述 明确直饮水系统具体技术标准 3. 术语 4. 适用范围 此标准适用于华为公司所有新建项目、改造及扩建项目（含 VIP 项目）的直饮水工程 5. 参考标准 1、 CJJ110—XX 《管道直饮水系统技术规程》 2、 CJ 94--XX 《饮用净水水质标准》 3、 GB 5749-XX 《生活饮用水卫生标准》 4、 GB 50015-XX《建筑给水排水设计规范》 5、 GB/T 29038-XX 《薄壁不锈钢管道技术规范》6、 YB/T 4204-XX 《供水用不锈钢焊接钢管》 7、 CECS 277-XX《建筑给水排水薄壁不锈钢管连接技术规程》 8、 GB 12771-XX《 流体输送用不锈钢焊接钢管》 9、 CJ/T_151-XX《薄壁不锈钢水管》 10、 GB/T 21835-XX 《焊接钢管尺寸及单位长度重量》 11、 XX 版水系统 GMP 实施指南 12、 10S407-2 《建筑给水薄壁不锈钢管道安装》 13、 07SS604《建筑管道直饮水工程》 14、 CJJ/T154-XX《建筑给水金属管道工程技术规程》15、 《全国民用建筑工程设计技术措施 XX 版》 6. 内容 系统设计 1、 预处理、膜处理和后处理工艺的选用和组合及出水水质应符合华为公司 《饮用净水水质标准》的规定。
2、 最高日直饮水定额可按下表采用 注：1、此定额仅为饮用水量；2、经济发达地区的居民住宅楼可提高至4～5L／(人·日) 3、最高日直饮水定额亦可根据用户要求确定 4、厨房具体用水量、用水点由厨房顾问提供确定3、 直饮水专用水嘴额定流量宜为～／s 4、 直饮水专用水嘴最低工作压力不宜小于 5、 管道直饮水系统必须独立设置，不得与建筑内其他给水系统直接相连 6、 优先采用集中净化水处理方式，深度净化处理工艺采用 RO 反渗透膜处理 技术 7、 水处理工艺流程应合理、优化，满足布置紧凑、节能、自动化程度高、 管理操作简便、运行安全可靠和制水成本低等要求 8、 深度净化处理系统排出的浓水应考虑回收利用 9、 管道直饮水系统设计应设循环管道，供回水管网应设计为同程式 10、 管道循环控制系统采用何种形式根据系统具体特点选用，一般建议采 用定时循环管道系统，可采用时间控制器控制循环水泵在系统用水量少时运行，每天至少循环管 2 次 11、 建筑物内高区和低区供水管网的回水管连接至同一循环回水干管时， 高区回水管上应设置减压稳压阀，并应保证系统循环12、 直饮水在供配水系统中的停留时间不应超过 12h。
13、 配水管网循环立管上端和下端应设阀门，供水管网应设检修阀门在 管网最低端应设排水阀，管道最高处应设排气阀排气阀处应有滤菌、防尘装置排水阀设置处不得有死水存留现象，排水口应有防污染措 施 14、 管道直饮水系统回水宜回流至净水箱或原水水箱回流到净水箱时， 应加强消毒采用供水泵兼做循环泵使用的系统时，循环回水管上应设置循环回水流量控制阀 15、 建筑小区内各循环管可接至小区循环管上，宜采用安装流量平衡阀等 措施 16、 各用户从立管上接出的支管不宜大于 3m 机房设计 1、 净水机房宜靠近集中用水点，可设在建筑物内，亦可室外单独设置 2、 净水设备宜按工艺流程进行布置，同类设备应相对集中布置机房上方 不应设置厕所、浴室、盥洗室、厨房、污水处理间等与净水机房无关的管道不得进入或穿越净水机房 3、 室外单独设置的净水机房，尽量靠近园区中心位置，与化粪池、污水处 理设施、垃圾站等的水平距离不应小于 10m，同时注意机房的隐蔽性、隔离和环境美化，要考虑设备搬运的道路和进出口 4、 净水机房应保证通风良好通风换气次数不应小于 8 次／h，进风口应加 装空气净化器，空气净化器附近不得有污染源 5、 净水机房应满足生产工艺的卫生要求；应有更换材料的清洗、消毒设施 和场所。
地面、墙壁、吊顶应采用防水、防腐、防霉、易消毒、易清洗的材料铺设地面应设间接排水设施门窗应采用不变形、耐腐蚀材料制成，应有锁闭装置，并应设有防蚊蝇、防尘、防鼠等措施 6、 净水机房应配备空气消毒装置当采用紫外线空气消毒时，紫外线灯应 按 30W／(10～15m2)吊装设置，距地面宜为 2m 7、 净水机房宜设置更衣室，室内宜设有衣帽柜、鞋柜等更衣设施及洗手盆 8、 净水机房应设置化验室，并应配备有水质检验设备或在制水设备上安装 实时检测仪表 9、 产品水罐(箱)不应设置溢流管产品水罐(箱)应设置空气呼吸器，当采 用臭氧消毒时应设置臭氧尾气处理装置 10、 净水处理设备的启停应由水箱中的水位自动控制 11、 净水机房门口及机房内均须设置视频监控系统，以保证用水安全材料选用及安装 1、 涉及直饮水的管道、阀门配件、设备等所用材质均应符合国家及华为的 相关标准，。
