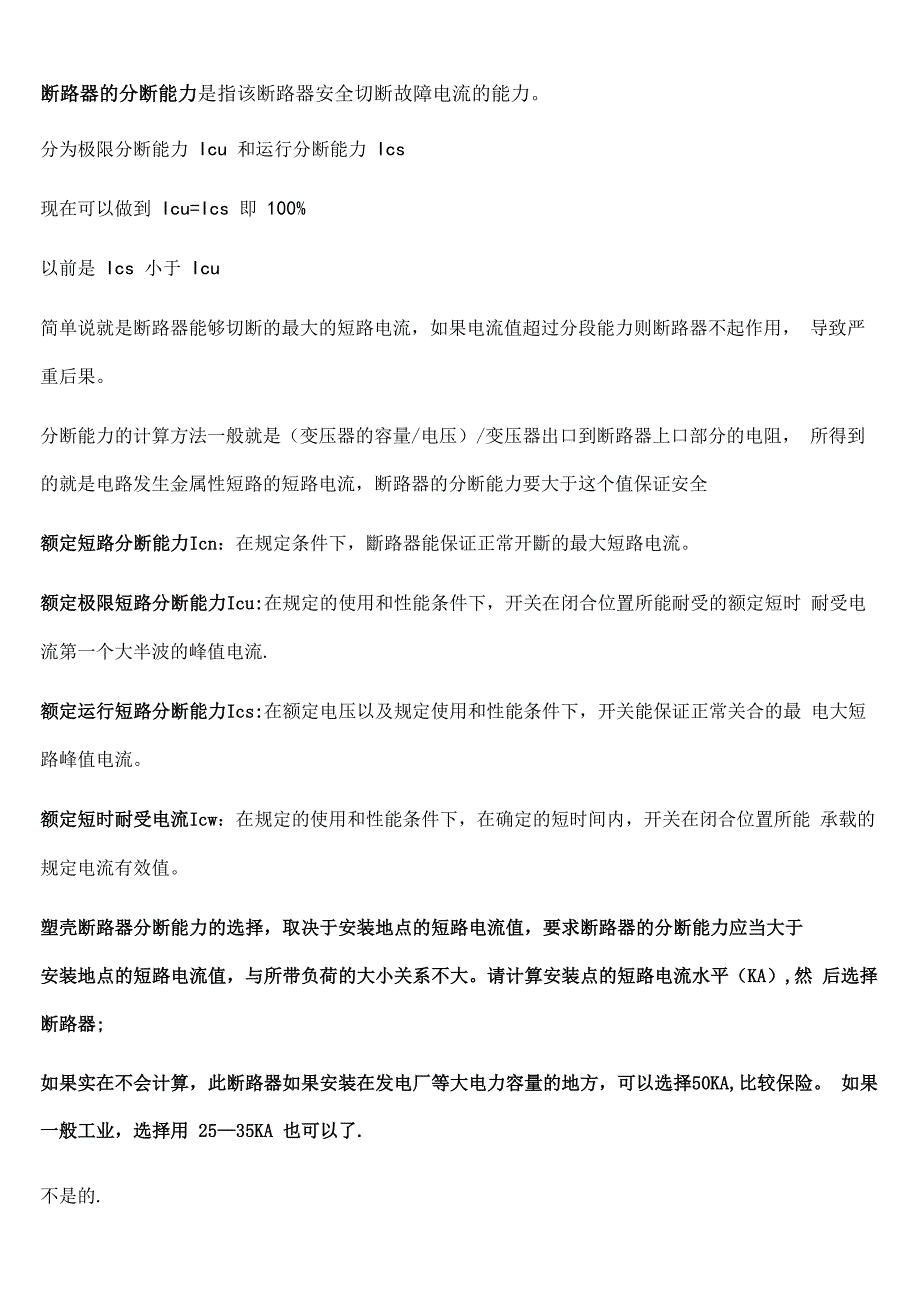

断路器的分断能力是指该断路器安全切断故障电流的能力分为极限分断能力 Icu 和运行分断能力 Ics现在可以做到 Icu=Ics 即 100%以前是 Ics 小于 Icu简单说就是断路器能够切断的最大的短路电流，如果电流值超过分段能力则断路器不起作用， 导致严重后果分断能力的计算方法一般就是（变压器的容量/电压）/变压器出口到断路器上口部分的电阻， 所得到的就是电路发生金属性短路的短路电流，断路器的分断能力要大于这个值保证安全额定短路分断能力Icn：在规定条件下，斷路器能保证正常开斷的最大短路电流额定极限短路分断能力Icu:在规定的使用和性能条件下，开关在闭合位置所能耐受的额定短时 耐受电流第一个大半波的峰值电流.额定运行短路分断能力Ics:在额定电压以及规定使用和性能条件下，开关能保证正常关合的最 电大短路峰值电流额定短时耐受电流Icw：在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能 承载的规定电流有效值塑壳断路器分断能力的选择，取决于安装地点的短路电流值，要求断路器的分断能力应当大于安装地点的短路电流值，与所带负荷的大小关系不大请计算安装点的短路电流水平（KA）,然 后选择断路器;如果实在不会计算，此断路器如果安装在发电厂等大电力容量的地方，可以选择50KA,比较保险。
如果一般工业，选择用 25—35KA 也可以了.不是的.分断能力与短路保护动作值完全是两个概念.分断能力是指这个断路器可以安全断开电路的最大电流.超过此电流断路器可能发生爆炸、触头 熔接而无法断开电路等现象，一般远高于短路动作值一般断路器来一下分断电流就报废了.具体断路器的短路动作值要看相应的型号一般远小于 10000A一般在分断试验时,60KA的分断能力，断路器会在电流上升到10-20KA时会断开一般断开时间在 10ms 之内（但这个没有具体要求）正常的短路电流，因各类断路器器不同，短路断开的时间一般也会不同，一般在20-30ms之内 如果，电流上升达到53KA, 一般60KA的断路器是受不了的，断路器回损坏的 另外，有些使用环境需要断路器能耐受雷击电流（一般回在 80-150KA 之间），但因通电时间太 短，（为us级），断路器一般不会动作.但有可能对产品产生破坏框架电流是断路器选型时的一个重要参数，指断路器的主触头允许通过的最大额定电流又称为额定不间断电流指在规定条件下 ，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值 .“框架电流"与“额定电流”不同・断路器框架电流：断路器可以承受的最大电流。
断路器额定电流：断路器允许长期通过工作电流如断路器CM1—100,额定电流有（10），16, 25，32,40，50，63,80,100,但其框架电流都为 100解释（完整）断路器选型指南整定电流是 继电保护中的一个重要术语•其意思是，在继电保护判断跳闸时与实际电流相对比的标准值，整定值是人为规定，根据电路、电网承受能力计算出的值编辑本段举例整定电流”、“额定电流”是两回事， GB14048中有明确解释，举例说明：DW45断路器三段保护，长延时保护整定电流一般出厂默认值为 1倍的额定电流；短路短延时整定电流 一般出厂默认值为8倍的额定电流，定时限时间为 0.4s;短路瞬时整定电流一般出厂默认 值为12倍的额定电流其中各项保护电流值用户可根据需求自己设定，若有特殊要求可 向制造厂特殊定制•）额定绝缘电压:绝缘材料额定耐压值，比如电缆就是绝缘皮额定耐压值额定冲击耐受电压-—在耐压试验时，设备绝缘能耐受的操作冲击电压的标准值额定接通能力：是峰值耐受电流=2.5X短时耐受电流是考验断路器关合能力的一个指标，跟着短时耐受电流走的，没啥大意思.额定短时耐受电流（额定热稳定电流）——在规定的使用和性能条件下，在确定的短时间内，开关在闭 合位置所能承载的规定电流有效值。
配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型•所谓选择型是指斷 路器具有过载长延时、短路短延时和短路瞬时的三段保护特性，反之则只有过载长延时与短路 瞬时两种保护特性.而如果是选择脱扣器的类型话，他有 B，C，D 型之分，就是说 B、C、D 型是瞬 时脱扣器的型式：B型脱扣电流＞3〜5ln, C型脱扣电流＞5〜10In，D型脱扣电流＞10〜50ln 用户可根据保护对象的需要，任选它们中的一种.空气开关和断路器有什么区别啊，为什么我看产品图片外观都是差不多的？谁能解释下，详细点的!谢谢了（完整）断路器选型指南 空气开关就是断路器的一种，断路器就是能够开断故障电流的开关设备主要功能是保护设备不受损，保护系统不因为小故障而扩大影响空气开关是一种用空气作为绝缘的断路器常说的空开，指的是小的那种家里用的，一般能开断 几个KA电流，也叫微断，微型断路器.常用的低压断路器，比如塑壳断路器，框架式断路器等等除了空气开关，还有用真空做绝缘的，真空断路器，还有用六氟化硫做绝缘的，六氟化硫断路器.一般用在中高压级别B类的瞬时脱扣电流是3—5ln，适用于电阻性负载；C类的瞬时脱扣电流是5—10ln,适用于一 般负载;D类的瞬时脱扣电流是10—20ln，适用于大电感性负载。
3.2.5脱扣特性曲线.确定（完整）断路器选型指南左边那条线代表断路器动作的最小值，右边那条线代表断路器动作的最大值比如说当电流达 到200倍的额定电流，即l/IN=200 （即坐标的最右边）时，断路器会在0.005s-001s之间分断 （最短分断时间为0.005秒，最长分断时间为001秒）；在比如当电流达到4倍的额定电流， 即l/IN=4时，断路器会在2s-15s之间分断什么是脱扣器脱扣器是配漏电保护器的，作用是当线路有漏电或人身触电时通过零序电流互感脱扣器器的电 流的矢量和不等于零，互感器二次线圈的二侧产生电压，并经集成电路放大，当达到整定值时， 通过漏电脱扣器在0.1秒内切断电源，从而起到触电和漏电保护作用 脱扣器具有过载、断路、漏电、欠压、过压、不平衡、欠频、过频、逆功率、相序等保护功能；还具有负载监控、实 时值测量、需量测量、谐波测量、测量表设置、维护、通信、DI/D0、区域选择性联锁、试验联 锁、LCD界面显示等等功能.脱扣器脱扣器是配漏电保护器的，作用是当线路有漏电或人身触电时通过零序电流互感脱扣器器的电流的矢量和不等于零，互感器二次线圈的二侧产生电压，并经集成电路放大，当达 到整定值时，通过漏电脱扣器在0.1秒内切断电源，从而起到触电和漏电保护作用。
脱扣器具有过载、断路、漏电、欠压、过压、不平衡、欠频、过频、逆功率、相序等 保护功能；还具有负载监控、实时值测量、需量测量、谐波测量、测量表设置、维护、通 信、DI/DO、区域选择性联锁、试验联锁、LCD界面显示等等功能编辑本段脱扣器的分类电磁脱扣器只提供磁保护，也就是短路保护，其实际上是一个磁回力，当电电磁脱扣器流足够大时产生的磁场力克服反力弹簧吸合衔铁打击牵引杆从而带动机构动作切断电路 •热磁脱扣器提供磁保护和热保护，热保护也就是过载保护热保护：电流经过脱扣器 时热元件发热（直热式电流直接过双金属片），双金属片受热变形，当变形至一定程度时， 打击牵引杆从而带动机构动作切断电路.一一般来说，电路中都用热磁脱扣器来提供短路和 过载保护，只有一些特殊场合用电磁脱扣器提供短路保护，而由其它元件 （如热继电器）来提供过载保护电子脱扣器可以有以上所有功能，并可以方便地进行整定.电子脱扣器就是用电子元件 构成的电路，检测主电路电流，放大、推动脱扣机构 .编辑本段三种脱扣器各自的优缺点电磁脱扣器的缺点是只能提供短路保护，其优点就是成本低，寿命长 ，受环境影响小.（完整）断路器选型指南热磁脱扣器的缺点是只能提供二段保护；动作值误差比较大，不可以调节（现在所谓的新一代断路器可以机械调节，但调节幅度很小，且误差相当大 ）；受环境影响较大。
其优 点就是成本低，性能稳定，可靠性相对较高，不受电压波动影响 ，寿命长，有些型号可以倒 进线.电子脱扣器的优点是其可以提供三段甚至四段保护； 灵敏度高，动作值比较精确， 而且可以调节；加装通讯模块后还可以与上位机连接，进行远程控基本不受环境温度影 响其它缺点就是成本过高，而且国货可靠性不高，还有一般不可以倒进线分励脱扣器分类作用原理？2010—12-24 13:12低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架 和外壳等几部分组成，在投入运行时，操作手柄已经使主触头闭合，自由脱扣 机构将主触头锁定在闭合位置，各类脱扣器进入运行状态.下面就重点说说断 路器的几个脱扣器：1、 电磁脱扣器电磁脱扣器与被保护电路串联线路中通过正常电流时，电磁铁产生的电 磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行.当 线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大 于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构 释放主触头.主触头在分闸弹簧的作用下分开切断电路起到短路保护作用.2、 热脱扣器热脱扣器与被保护电路串联.线路中通过正常电流时，发热元件发热使双 金属片弯曲至一定程度（刚好接触到传动机构）并达到动态平衡状态，双金属 片不再继续弯曲。
若出现过载现象时，线路中电流增大，双金属片将继续弯曲，（完整）断路器选型指南通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分 开，切断电路起到过载保护的作用3、 失压脱扣器失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用电源 电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被 电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行 当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力 弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸， 起到欠压及零压保护作用当电源电压为核定电压的75%~105%时，失压脱扣器保证吸合，使断路器 顺利合闸；当电源电压低于额定电压的40%时，失压脱扣器保证脱开使断路器 掉闸分断一般还可用串联在失压脱扣器电磁铁圈回路中的常闭按钮做分闸操作4、 分励脱扣器分励脱扣器用于远距离操作低压断路器分闸控制.它的电磁线圈并联在低 压断路器的电源侧需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁 铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸在一台低压断路器上同时装有两种或两种以上脱扣器时，则称这台低压断 路器装有复式脱扣器（完整）断路器选型指南 包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机 构；磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣.【电子脱扣】：可以有以上所有功能，并可以方便地进行整定电子脱扣器就是用电子元件构成的电路，检测 主电路电流，放大、推动脱扣机构差别】：前者性能稳定且不受电压波动影响、寿命长、灵敏度低、不易整定;后者功能完善、灵敏度高、整定方便、受电源影响、略易损坏.低压断路器有哪些种类最佳答案常见种类如下：塑料外壳式断路器框架式断路器限流式断路器漏电保护式断路器直流快速断路器主要用于电路的过负荷保护、短路、欠电压、漏电压保护，也可用于不频繁接通和断开的电路官方定义如下:（完整）断路器选型指南低压断路器主要分类方法是以结构形式分类，即开启式和装置式两种.开启式又称为框架式 或万能式，装置式又称为。
