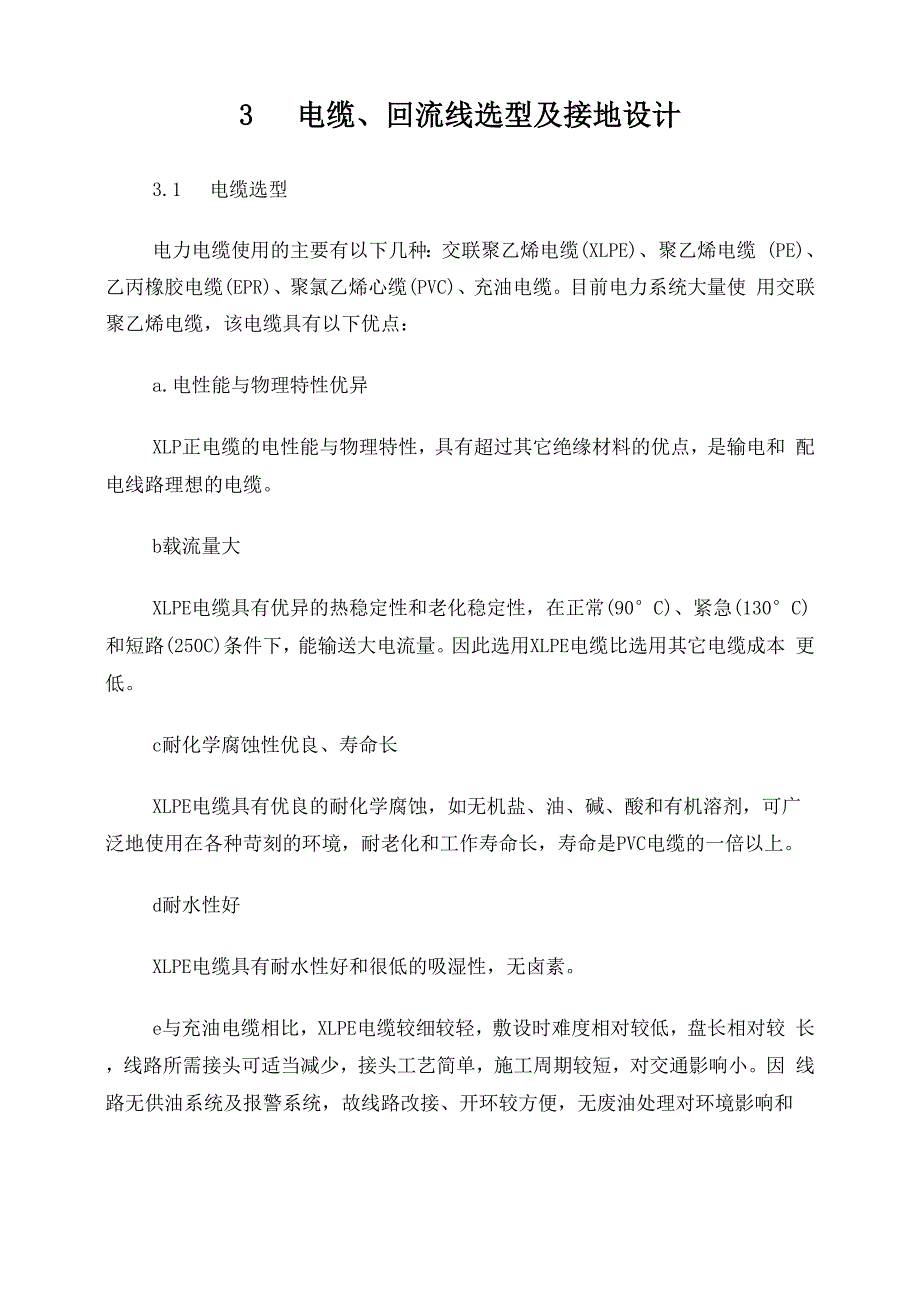

3 电缆、回流线选型及接地设计3.1 电缆选型电力电缆使用的主要有以下几种：交联聚乙烯电缆(XLPE)、聚乙烯电缆 (PE)、乙丙橡胶电缆(EPR)、聚氯乙烯心缆(PVC)、充油电缆目前电力系统大量使 用交联聚乙烯电缆，该电缆具有以下优点：a.电性能与物理特性优异XLP正电缆的电性能与物理特性，具有超过其它绝缘材料的优点，是输电和 配电线路理想的电缆b载流量大XLPE电缆具有优异的热稳定性和老化稳定性，在正常(90°C)、紧急(130°C) 和短路(250C)条件下，能输送大电流量因此选用XLPE电缆比选用其它电缆成本 更低c耐化学腐蚀性优良、寿命长XLPE电缆具有优良的耐化学腐蚀，如无机盐、油、碱、酸和有机溶剂，可广 泛地使用在各种苛刻的环境，耐老化和工作寿命长，寿命是PVC电缆的一倍以上d耐水性好XLPE电缆具有耐水性好和很低的吸湿性，无卤素e与充油电缆相比，XLPE电缆较细较轻，敷设时难度相对较低，盘长相对较 长，线路所需接头可适当减少，接头工艺简单，施工周期较短，对交通影响小因 线路无供油系统及报警系统，故线路改接、开环较方便，无废油处理对环境影响和对人体有害的铅毒有国内外成熟的运行经验，运行、维护工作量较小，运行费用 较低。
综上所述，结合本工程用户负荷特性推荐采用1630平方毫米110kV交联聚乙 烯绝缘电力电缆，型号为YJLW03-64/110-1630mm2该电缆采用立式交联生产线三 层共挤生产工艺，绝缘为超净交联聚乙烯材料，金属护套采用连续挤出式皱纹无缝 铝护套选用的电缆主要技术参数见下表电缆主要技术参数序号项目单位说明1额定电压(Uo/U)kV64/1102最高工作电压(Um)kV1263频率Hz504基准冲击耐压水平(BIL)kV5505电缆芯数和导体标称截面积芯数mm21X6306导体a.材料铜b.标称外径mm约307半导电带半导电尼龙带8挤出内导电屏蔽超光滑交联型半导电料9绝缘a.材料超光滑交联聚乙烯b.标称厚度mm约 16.510额定下导体屏蔽处的最大场强kV/mm6.1111挤出外绝缘屏蔽超光滑交联型半导电料12衬垫和纵向阻水构造绕包阻水膨胀带13金属套或综合防水层a.材料和形式铝/挤包无缝皱纹铝b.标称厚度mm2.014外护层a.材料MDPE（中密度聚乙烯）b.标称厚度mm4.5c.导电层石墨15电缆总外径及公差mm82.1 + 1.016电缆重量kg/km约 1175017允许最小弯曲半径a.敷设中mm1380b.运行中mm130018导体最高额定温度a.正常运行时C90c.暂态C2501920C导体最大直流电阻Q/km0.02832090C导体最大交流电阻Q/km0.038421导体与金属套间设计电容uF/km0.18122电感mH/m0.415523正常运行时载流能力A768（双回路计算，并列三角布置）24地下敷设部分埋深mm1000土壤年平均温度°C25土壤热阻系数°C.m/w1.2护套接地方式直接、保护接地方式相间距mm25025导体1秒钟允许通过最大电流kA9126电缆允许使用最大张力kN74 (瞬时)27电缆允许最大侧压力N/m500028电缆设计使用寿命年>403.2 回流线选择参考以往同截面同电压等级的电缆线路回流线的使用经验，本工程电缆回流 线采用YJV-6/10kV(1150mm2)。
导电线芯为多股铜线紧压成圆型3.3 通信光缆的选择根据系统通信及保护的要求，本工程自220kVXX站起，架设1根16芯光缆至 110kVXX变电站，光缆长约3.9公里；另外自110kVXX变电站起，架设1根16芯 光缆至220kV植物园站，光缆长约8.5公里，全线所用光缆按普缆考虑，本工程仅 计列上述光缆费用3.4 护层保护器和避雷器线路两端变电站电缆金属护层及中间接头直接接地，电缆绝缘接头处金属护 层采用交叉互联方式两端变电站GIS终端的绝缘筒上，宜跨接护层电压护层保护 器电缆金属护层通过带有保护器接地箱接地，其特性参数为在最大冲击电流为 10kA，8/28微秒时，避雷器的残压乘1.4后，小于非金属护层的冲击耐受电压 值电缆金属护层通过接地箱并联直接接地，并在每回线路两端电缆终端处各安 装一组3个氧化锌避雷器，避雷器型号待定，特性参数为：额定电压110kV，持续 运行电压78kV，在波头8/28、冲击电流5kA时，残压W260kV3.5 接地方式本工程电缆金属护层采用两端及中间直接接头处直接接地，中间绝缘接头处 采用交叉互联方式变电站GIS金属护层直接接地，与变电站接地网相连各电缆 工井均进行保护接地。
