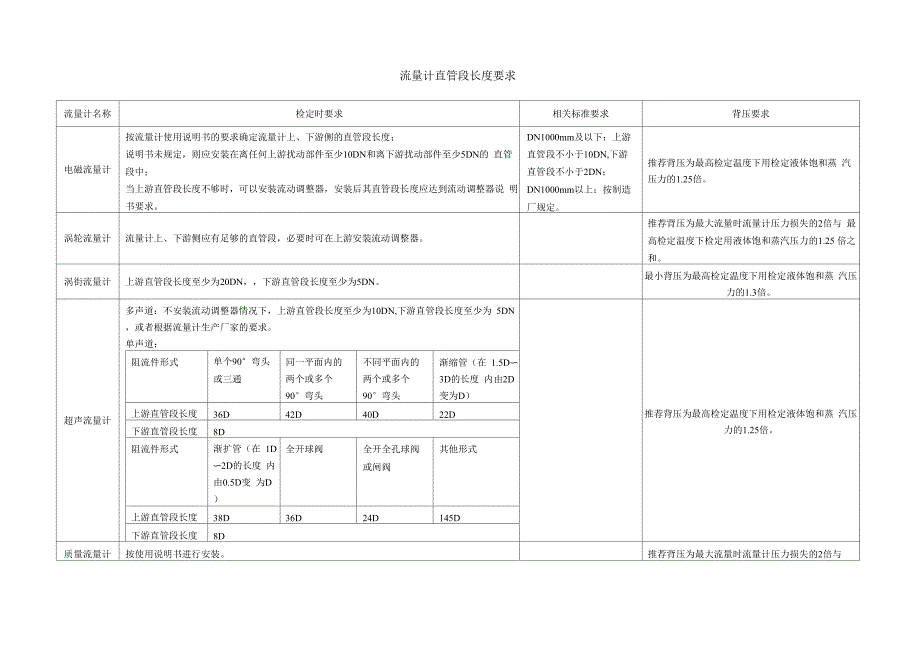

流量计直管段长度要求流量计名称检定时要求相关标准要求背压要求电磁流量计按流量计使用说明书的要求确定流量计上、下游侧的直管段长度；说明书未规定，则应安装在离任何上游扰动部件至少10DN和离下游扰动部件至少5DN的 直管段中；当上游直管段长度不够时，可以安装流动调整器，安装后其直管段长度应达到流动调整器说 明书要求DN1000mm及以下：上游 直管段不小于10DN,下游 直管段不小于2DN；DN1000mm以上：按制造 厂规定推荐背压为最高检定温度下用检定液体饱和蒸 汽压力的1.25倍涡轮流量计流量计上、下游侧应有足够的直管段，必要时可在上游安装流动调整器推荐背压为最大流量时流量计压力损失的2倍与 最高检定温度下检定用液体饱和蒸汽压力的1.25 倍之和涡街流量计上游直管段长度至少为20DN，，下游直管段长度至少为5DN最小背压为最高检定温度下用检定液体饱和蒸 汽压力的1.3倍超声流量计多声道：不安装流动调整器情况下，上游直管段长度至少为10DN,下游直管段长度至少为 5DN，或者根据流量计生产厂家的要求单声道：推荐背压为最高检定温度下用检定液体饱和蒸 汽压力的1.25倍阻流件形式单个90°弯头 或三通同一平面内的 两个或多个 90°弯头不同平面内的 两个或多个 90°弯头渐缩管（在 1.5D〜3D的长度 内由2D变为D）上游直管段长度36D42D40D22D下游直管段长度8D阻流件形式渐扩管（在 1D〜2D的长度 内由0.5D变 为D）全开球阀全开全孔球阀或闸阀其他形式上游直管段长度38D36D24D145D下游直管段长度8D质量流量计按使用说明书进行安装。
推荐背压为最大流量时流量计压力损失的2倍与最高检定温度下检定用液体饱和蒸汽压力的1.25 倍之和液体容积式流量计背压为最大流量时流量计压力损失的2倍，加上 最高检定温度下检定用液体饱和蒸汽压力的1.25 倍气体容积式 流量计应符合使用说明书的要求靶式流量计上游直管段长度至少为10DN,下游直管段长度至少为5DN浮子流量计下游5DN〜10DN处安装流量调节阀差压式流量 计上游直管段最长的长度要求为80DN,下游直管段最长的长度要求为8DN气体层流流 量传感器按使用说明书进行安装冷水水表应符合其使用说明书的要求，要求不明确时，一般规定上游直管段不少于10DN,下游直管段 不少于5DN旧规程上、下游直管段至少15 DN水表入口压力应不小于被检水表的最大允许工 作压力，出口压力应不低于0.03 MPa热水表按使用说明书要求进行安装速度式流量 计JJG 198-1994 前 10DN，后 5DN涡街流量计说明书 入口和出口段为了达到特定的准确度，下图所示进口段和出口段的最小值必须遵守如果存在两个或更 多的流量扰动因素，则图示入口段和出口段的最大值必须遵守.nK.Tmmu：ii -n-xc-n-Kij入口段和出口段安装传感器时,要尽可能消除阀门、「通、弯头之类的配件.为了保证测量准确度，要满足如下入口段和出口段氐度的要求:•入口段长度］M 5 X DN•山口段氏度：m 3 X DN> 5xON入口醐虺口段选择测量点■要求选择流体流畅分布均匀的部分，为了保证测量精度。
一般应遵循F 列原则： © 要选择充满流体 的管段，如管路的垂 直部分或充满流体的 水平管段© 测量点要选择距 上游10倍直径，F 游5倍直径以内均 匀直管段，没有任何 阀门等干扰® 要保iiF.测量点处的 温度在可［作范围以内° ® 充分考虑管内壁结垢 状况，尽量选择无结垢的 管段进行测量实在不能 满足时，需把结垢考虑为 衬里以求较好的测量精度的选择管材均匀密致,易 r超声波传输的管段测量点的选择请见右面两例图示佬感器应安装在便于策修，管道无振动、无强电磁干扰与热辐射影响的场所.液体涡轮流量计的典型安装管路系统如图7 所示，图中各部分的配置可视被测对象情况而定，并不一定全部都需要n液体涡轮流量计对管道内流速分布畸变及旋转流是敏 感的，进入传感器应为充分发展管流，齿此要根据传感器上游侧|阻流件类型配备必要的直管段或流动调整器，若上游侧阻流件 情况不明确，一般推荐上游直管段长度不小于2DD,下游直管段长度不小于5D,如安装空间不能满足上述要求，可在阻流件与 传感器之间安装流动调整器.传感器安装在室外时，应有避直射阳光和防雨淋的措施.孔板流量计说明书4、安装要求节流装置的安装和使用与下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下游 侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。
图4管道条件■ 1节流件前一后的直管段必须是直的，不得有肉眼可见的弯的这段足够长的直管段和节流 件前的局部阻力件形式有关「也和直径比曰有关,通常要求：至少前10D,后5MD为管道内径），。
