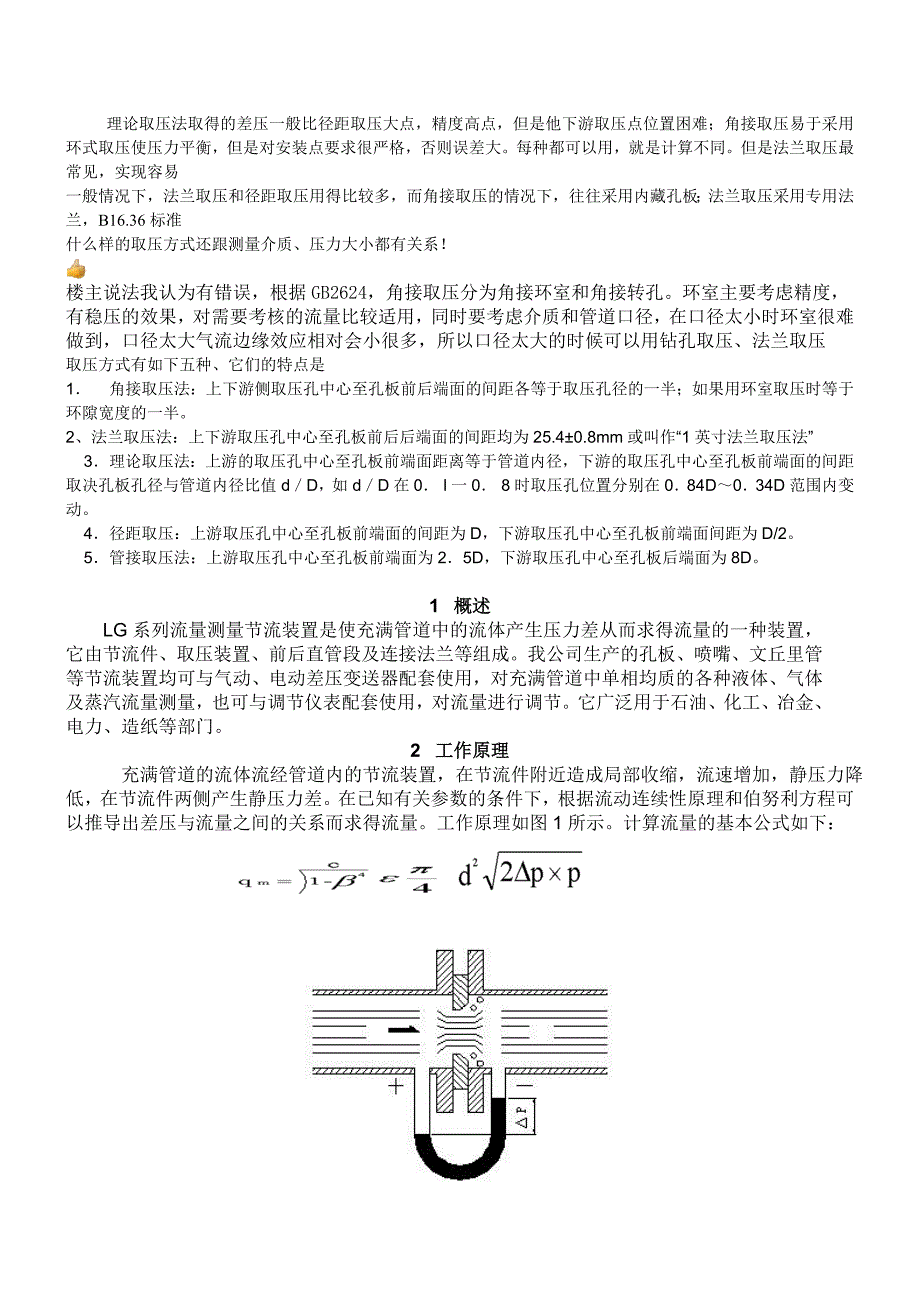

理论取压法取得的差压一般比径距取压大点，精度高点，但是他下游取压点位置困难；角接取压易于采用环式取压使压力平衡，但是对安装点要求很严格，否则误差大每种都可以用，就是计算不同但是法兰取压最常见，实现容易一般情况下，法兰取压和径距取压用得比较多，而角接取压的情况下，往往采用内藏孔板；法兰取压采用专用法兰，B16.36 标准什么样的取压方式还跟测量介质、压力大小都有关系！楼主说法我认为有错误，根据 GB2624，角接取压分为角接环室和角接转孔环室主要考虑精度，有稳压的效果，对需要考核的流量比较适用，同时要考虑介质和管道口径，在口径太小时环室很难做到，口径太大气流边缘效应相对会小很多，所以口径太大的时候可以用钻孔取压、法兰取压取压方式有如下五种、它们的特点是1． 角接取压法：上下游侧取压孔中心至孔板前后端面的间距各等于取压孔径的一半；如果用环室取压时等于环隙宽度的一半2、法兰取压法：上下游取压孔中心至孔板前后后端面的间距均为 25.4±0.8mm 或叫作“1 英寸法兰取压法”3．理论取压法：上游的取压孔中心至孔板前端面距离等于管道内径，下游的取压孔中心至孔板前端面的间距取决孔板孔径与管道内径比值 d／D，如 d／D 在 0． l 一 0． 8 时取压孔位置分别在 0．84D～0．34D 范围内变动。
4．径距取压：上游取压孔中心至孔板前端面的间距为 D，下游取压孔中心至孔板前端面间距为 D/25．管接取压法：上游取压孔中心至孔板前端面为 2． 5D，下游取压孔中心至孔板后端面为 8D1 概述 LG 系列流量测量节流装置是使充满管道中的流体产生压力差从而求得流量的一种装置，它由节流件、取压装置、前后直管段及连接法兰等组成我公司生产的孔板、喷嘴、文丘里管等节流装置均可与气动、电动差压变送器配套使用，对充满管道中单相均质的各种液体、气体及蒸汽流量测量，也可与调节仪表配套使用，对流量进行调节它广泛用于石油、化工、冶金、电力、造纸等部门2 工作原理 充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，静压力降低，在节流件两侧产生静压力差在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量工作原理如图 1 所示计算流量的基本公式如下： C-流出系数，无量纲 d-工作条件下节流件的节流孔径， m 图一、工作原因D-工作条件下上游管道内径，mqm-质量流量，kg/sqv- 体积流量，m 3/sß–直径比 d/D，无量纲P- 流体的密度， kg/m3ε-可膨胀性系数，无量纲ΔP-节流装置上游取压口静压力 P1 与下游取压口静压 P2 之差，Pa。
孔板节流装置1 概述孔板节流装置是目前用于流量测量中较普遍的一种节流装置，它因易安装、不易堵塞、使用寿命长等 特点被广泛应用孔板节流装置按取压方法的不同可分为法兰取压、环室取压、钻孔取压及径距取压等 2 型号编制及意义 表 1： 取压方式表示方法 表 2： 节流件形式表示方法表 3：公称通径表示方法压力表示表 4：公称压力表示方法表 表 5：直管段表示方法注：按表 1-5 的顺序填入要选取的内容代 码 名 称Y 标准孔板（不带环室同心锐孔板）K 标准孔板（带环室同心锐孔板） I 偏心孔板（不带环室偏心孔板） Q 1/4 圆孔板（不带环室 1/4 圆孔板） X 小管径孔板P ISA1932 喷嘴 C 长径喷嘴 代 号 名 称 F 法兰取压H 角接环室取压 Z 角接钻孔取压D 径距取压 代号 01 016 02 026 03 04 05 06 08 10 12 15 20 25 30 35 40 45 50 60 70 80 90 99DN（ mm） 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000代号 00 01 02 03 04 06 10 16DN（MPa） 0.6 1.0 1.6 2.5 4.0 6.3 10 16代 号 名 称 A 不带上下游直管段B 带上下游直管段 C 带上下游直管段及连接法兰 按以下选举例格式填写 选型举例：LG-YF0504B 为流量测量节流装置，标准孔板，法兰取压，公称通径 DN50，公称压力 4.0MPa，带上下游直管段的节流装置。
注：本公司生产的节流装置可按用户要求成套供货或供应零部件 3 法兰取压孔板节流装置法兰取压节流装置具有便于加工，容易安装，容易清理赃物，不易堵塞等优点法兰上的取压孔中心线至孔板端面的距离为 25.4mm，直接在法兰上钻直孔取压为便于装卸和调整孔板，在取压法兰上设置了顶丝机构PN1.6MPa 法兰取压标准孔板节流装置1 主要技术参数1.1 公称压力： PN1.6MPa 1.2 材质： 孔板及提柄：1Cr18Ni9Ti1.3 公称通径： DN50- 60 法兰及其它：20 号钢1.4 使用温度： 见附表 垫 片：耐油橡胶石棉板1.5 法兰标准： JB/82.1-94 JB/82.2- 94 2 安装尺寸及结构图 安装尺寸见表 6，结构见图 2表 6 标准孔板安装尺寸安装尺寸（mm） 公称通径 DN （mm） 安装尺寸（mm）公称通径 DN （mm） D L250 405 89 450 640 97300 460 90 500 705 109350 520 90 600 840 114400 580 92图 2 标准孔板安装结构图PN4.0MPa 法兰取压标准孔板、偏心孔板、1/4 圆孔板节流装置 1 应用场合 1.1 标准孔板适用于中等操作温度和操作压力，精度要求不太严格的场合。
1.2 偏心孔板适用含凝液的气体或含固体颗粒的液体介质的一般流量及流量调节系统1.3 1/4 圆孔板适用较低雷诺数体的流量测量，孔板开孔直径和管线内径之比 ß 的值在 0.2-0.573之间1.4 当流体雷诺数 ReD>4000 时，对节流装置上下游直管段的要求与标准孔板的要求相同2 主要技术参数 2.1 公称压力： PN4.0MPa 2.2 材 质：孔板及提柄： 1Cr18Ni9Ti2.3 公称通径：标准孔板、偏心孔板 DN50-500mm 法兰及管段：20 号钢 1/4 圆孔板 DN40- 150 垫片：耐油橡胶石棉板 2.4 法兰标准：JB/T82.1-94;JB/T82.2- 94 2.5 使用温度：见附表 3 安装尺寸及结构图 分三种形式：3.1（不）带上下游直管段法兰取压标准孔板、偏心孔板、1/4 圆孔板节流装置 安装尺寸见表7 及表 8，结构见图 3： 图 3 （不）带上下游直管段法兰取压标准、偏心、1/4 圆孔板结构图表 7 不带上下游直管段法兰取压标准、偏心孔板安装尺寸：安装尺寸（mm） 公称通径 DN （mm ） D 不带上下直管段 L 带上下直管段 L150 160 148 105465 180 150 125780 195 158 1257100 230 174 1257125 270 174 1258150 300 175 1358200 375 192 1609250 445 212 2009300 510 241 2410350 570 249 2510400 655 295 2812450 680 304 2913500 755 324 3013表 8 不带上下游直管段法兰取压 1/4 圆孔板安装尺寸：安装尺寸（mm） 公称通径 DN （mm ） D 不带上下直管段 L 带上下直管段 L140 145 150 90650 160 150 105780 195 164 1263100 230 182 1263150 300 187 1360PN6.3、 10、 16MPa 法兰取压标准孔板、偏心孔板、 1/4 圆孔板节流装置 1 主要技术参数1.1 公称压力： PN6.3;10.0;16.0MPa; 1.2 材 质： 孔 板：1Cr18Ni9Ti1.3 公称通径： DN50- 400； 1.4 法兰及管段： 20 号钢 1.5 使用温度： 见附表 1.6 垫 片：八角形金属环垫 1.7 法兰标准： JB/T82.4- 94 （JB/T89-94 与孔板做成一体）2 安装尺寸及结构图 分三种形式： 2.1（不）带上下游直管段半尘取压标准孔板节流装置。
安装尺寸见表 9，结构图 4： 表 9（不）带上下游直管段法兰取压标准孔板安装尺寸：PN6.4MPa PN10.0MPa PN16.0MPa安装尺寸（mm ） 安装尺寸（mm） 安装尺寸（mm） 公称通径DN （mm） D L L1 D L L1 D L L150 175 177 1054 195 180 1105 215 204 100665 200 178 1256 80 210 178 1257 230 206 1306 260 243 1356100 250 186 1307 265 230 1357 300 267 1357125 295 219 1310 150 340 247 1360 350 294 1410 390 348 1458200 405 260 1611 430 325 1511 480 411 1710250 470 280 2011 500 379 2012 580 495 2010 3 角接取压孔板（喷嘴）节流装置 角接取压孔板节流装置分为环室取压标准孔板（喷嘴）和钻孔取压标准孔板（喷嘴）两种结构，其中环室取压主要用于 DN400 以下而钻孔取压用于直径较大即 DN≥400 和压力较低的场合。
PN1.0、 1.6、 2.5MPa 角接环室取压标准孔板（喷嘴）节流装置1 主要技术参数1.1 公称压力： PN1.0;1.6;2.5Mpa 1.2 材 质：孔板： 1Cr18Ni9Ti1.3 公称通径：DN50- 400 环室、法兰及管段：20 号钢1.4 使用温度：见附表 垫片：中压橡胶石棉板 1.5 法兰标准：JB/T82.3- 942 安装尺寸及结构图分三种形式 1.（不）带上下游直管段角接环室取压标准孔板（喷嘴）节流装置安装尺寸见表 10，结构见图 5 表 10：(不)带上下游直管段角接环室取压标准孔板（喷嘴）安装尺寸 300 530 305 2412 585 422 2412 665 561 2360350 595 337 2512 400 670 369 2812 PN6.4MPa PN10.0MPa PN16.0MPa安装尺寸(mm) 安装尺寸(mm) 安装尺寸（mm ） 公称通径DN （mm） D L L1 D L L1 D L L150 160 101 811 160 115 811 160 115 81165 180 105 1021 180 119 1021 1。
