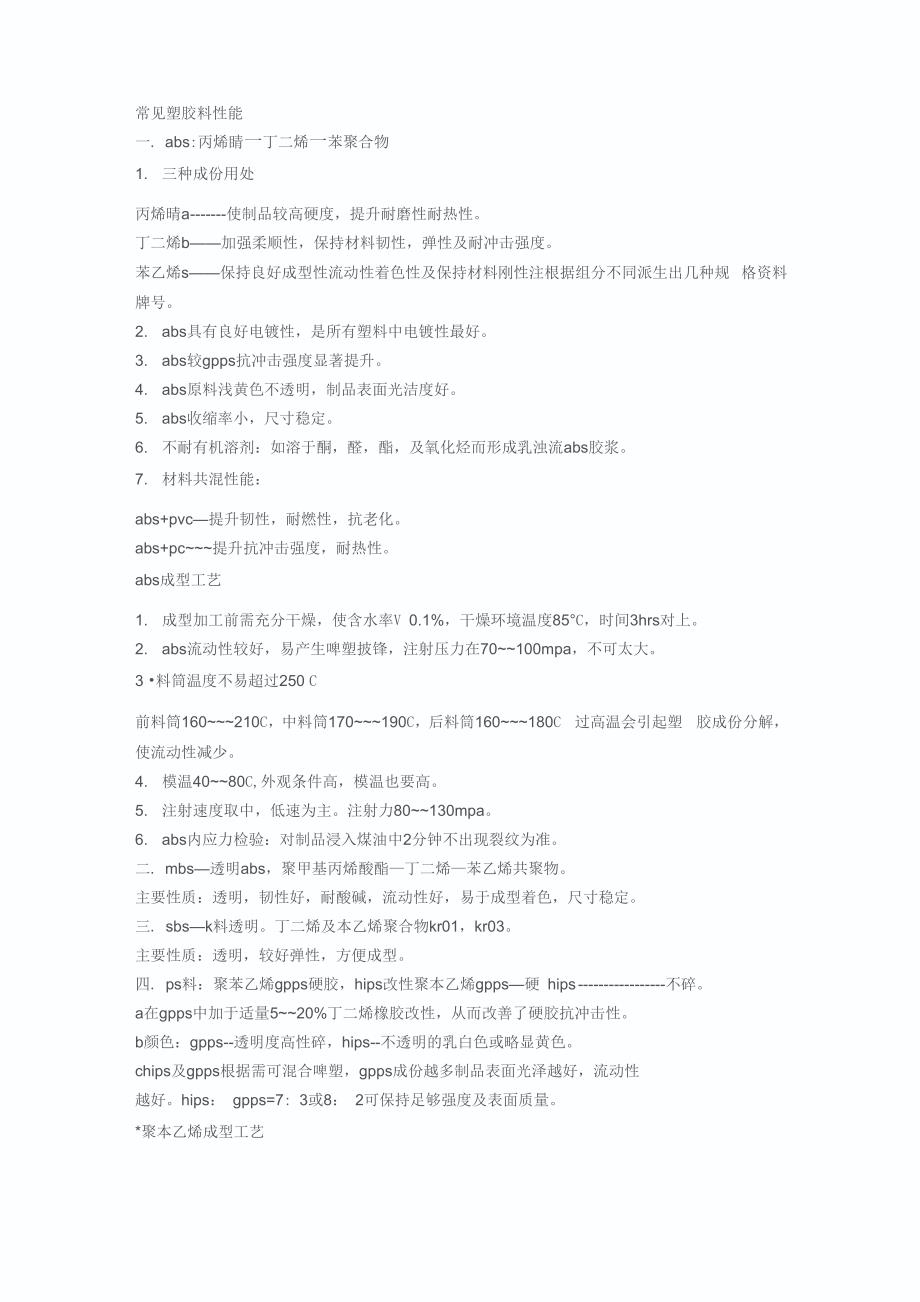

常见塑胶料性能一. abs:丙烯睛一丁二烯一苯聚合物1. 三种成份用处丙烯晴a 使制品较高硬度，提升耐磨性耐热性丁二烯b——加强柔顺性，保持材料韧性，弹性及耐冲击强度苯乙烯s——保持良好成型性流动性着色性及保持材料刚性注根据组分不同派生出几种规 格资料牌号2. abs具有良好电镀性，是所有塑料中电镀性最好3. abs较gpps抗冲击强度显著提升4. abs原料浅黄色不透明，制品表面光洁度好5. abs收缩率小，尺寸稳定6. 不耐有机溶剂：如溶于酮，醛，酯，及氧化烃而形成乳浊流abs胶浆7. 材料共混性能：abs+pvc—提升韧性，耐燃性，抗老化abs+pc~~~提升抗冲击强度，耐热性abs成型工艺1. 成型加工前需充分干燥，使含水率V 0.1%，干燥环境温度85°C，时间3hrs对上2. abs流动性较好，易产生啤塑披锋，注射压力在70~~100mpa，不可太大3 •料筒温度不易超过250 C前料筒160~~~210C，中料筒170~~~190C，后料筒160~~~180C 过高温会引起塑 胶成份分解，使流动性减少4. 模温40~~80C,外观条件高，模温也要高5. 注射速度取中，低速为主。
注射力80~~130mpa6. abs内应力检验：对制品浸入煤油中2分钟不出现裂纹为准二. mbs—透明abs，聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物主要性质：透明，韧性好，耐酸碱，流动性好，易于成型着色，尺寸稳定三. sbs—k料透明丁二烯及本乙烯聚合物kr01，kr03主要性质：透明，较好弹性，方便成型四. ps料：聚苯乙烯gpps硬胶，hips改性聚本乙烯gpps—硬 hips 不碎a在gpps中加于适量5~~20%丁二烯橡胶改性，从而改善了硬胶抗冲击性b颜色：gpps--透明度高性碎，hips--不透明的乳白色或略显黄色chips及gpps根据需可混合啤塑，gpps成份越多制品表面光泽越好，流动性越好hips： gpps=7: 3或8： 2可保持足够强度及表面质量聚本乙烯成型工艺1. gpps成型温度范围大成型温度距降解温度较远加热流动及固化速度快，故成型周期短, 在能够充满型腔前提下，料筒温度应稍底，前料筒温度200C,后料筒160C2. gpps流动性好，成型中不需很高啤塑压力70~~~130pma压力太高反而使制残留内应力增加一尤其在喷油后胶件易开裂改性ps即hips流动性稍差于gpps。
3. 注射速度宜高些对减弱熔接痕夹水纹但注射速度受注射压力影响大，过高速成度可能会 产生飞边披锋或出模时碎裂4. 模温:30°C~~50°C5. 聚苯乙烯gpps因吸湿性小，普通成型前不须干澡，而改性聚苯乙烯hips须干燥处理温 度60°C~~80°C干燥时间2hrs五. 聚丙烯pp—百折胶，属结晶性塑料主要性质如下：1. 呈半透明色，质轻密度0.91可浮于水2. 良好流动性及成型性，表面光泽，着色处留痕状于pe3. 高分子量度使抗拉强度高屈服强度耐疲劳高4. 化学稳定性高，不溶于有机溶剂，喷油，烫，及粘结艰难5. 耐磨性伏异，对及常温下耐冲击性好6•成型收缩率大1.6%尺寸较不稳定，胶件易变形，缩水聚丙烯pp料成型工艺了解1. 聚丙烯流动性好，较低注射压力就能充满型腔压力太高易产生飞边，但太低缩水会严 重，注射压力普通在80~~~90mpa保压力取注射压力80%左右，宜取较长保压时间补缩2. 适于迅速注射，为改善排气不全，排气槽宜稍深取0.3mm3. 聚丙烯高结晶度，前料筒200~~~240°C,中料筒取170~~~220°C,后料筒160~~190°C, 因其成型温度范围大，易成型，实际上为减少批锋及缩水而使用较低温度。
4•因材料收缩率大，为准确控制胶件尺寸，应适当增加冷却时间5. 模温易取低温20~~~40°C模温太高使结晶度大，分子间用处强，制品刚性好，光泽度好， 但柔软性，透明性差，缩水也明显6. 背压对0.1mpa为宜，干粉着色工艺应适当提升背压，对提升混炼效果六. 聚氯乙烯pvc聚氯乙烯pvc属非结晶性塑料，原料透明主要性能如下1. 通过添加增塑剂使材料软硬度范围大2. 难燃自熄，热稳定性差3. pvc溶于环乙酮，本氢咲喃，二氯乙烷，喷油水用软胶开油水含环乙酮4. pvc主要应用搪胶与做公仔聚氯乙烯pvc成型工艺了解1. 软pvc收缩率较大1.0~~2.5%pvc极性分子易吸水份，成型前需干燥，干燥温度 85~~95°C, 2 小时2. 成型时料筒内长期多次受热，分解出氯乙烯单体及hcl即降解，•所对应经常清洗模腔及 机头内死角3. 软pvc中加入abs，可提升韧性，硬度及机械强度4. 因pvc成型加工温度接近分解温度，故应严格控制料筒温度，尽量用偏低成型温度同时还应尽量缩短成型周期对减少溶体在料筒内停留时间，料筒温度型号参数，前料筒 160~~~170 °C 中料筒 160~~165°C 后料筒 140~~150°C。
5. 针对易分解，流动性差，模具流道与浇口尽量短，粗厚对减速少压力损失及尽快充潢型 腔注射压mpa宜使用高压低温注射，背压0.5~~1.5mpa，pvc制品壁厚不宜太薄，应在 1.5mm对上，否则料流充腔艰难.6. 注射速度不宜太快，对免溶料经过浇口时剧烈磨擦，使温度上升，轻松产生缩水痕.07. 模具温度尽量低30~~~45°C左右对缩短成型周期及防止胶件出模变形必须时胶件需经过 定型模定型为阻止冷料堵塞浇口或流入模腔，应设计方案较大冷料井积存冷料七.聚甲醛pom赛钢聚甲醛pom俗称赛钢属结晶性塑料，主要性能如下：.1. 聚甲醛为乳白色有光泽塑胶2. 具有综合力学性能，硬度刚性较高，耐冲击性好且具有优良耐磨性及自润滑性3. 耐有机溶剂性能好，性能稳定4•成型后尺寸较稳定，受温度环境影响较小pom聚甲醛成形工艺了解1 .聚甲醛吸湿性小吸水率V0.5%成型前普通不予干澡或短时间干澡2. 成型温度范围窄，热稳定性差，250C对上分解出甲醛单位熔料颜色变暗故单凭提升温 度改善流动性有害且无效正常啤塑宜使用较低料筒温度及短小滞留时间，而提升注射压力 能改善熔料流动性及制品表面质量熔体流动性对剪速度度较敏感。
温度型号参数：前料筒190 —210C中料筒180—205C后料筒150—170°C压力型号参数：注射压力在100mpa左右，背压0.5mpa.3•模具温度：80—100C为宜普通运热油4. pom冷却收缩率很大2~~2.5%易出现啤塑缩水故必须增加保压时间来补缩八，聚乙烯pe“花料”聚乙烯pe俗称“花料”属结晶性塑料，其主要性质如下：1. 聚乙烯分高密度hppe子力士及低度lppe两种，随着密度高透明交减弱2. 聚乙烯为半透明粒子，胶件外观呈乳白色3. 聚乙烯具有柔软性，抗冲击性，延伸性与耐磨性，低温韧性好4. 常温下不熔于任何熔剂，化学性能稳定另一方面pe难对粘接5•机械强度不高，热变形温度低，表面易划伤6. 聚乙烯pe常见于吹塑制品聚乙烯成型工艺了解1. 流动性好，成型温度范围广，易于成型2. 注射压力及保压不宜太高，避免啤件内，产生大应力而致变形开裂，注射压力60~~70mpa3. 吸水性低加工前不须干燥处理4. 提升料筒温度外观质量度好，但成型收缩率大2~~2.5%料筒温度太低制品易变形用点浇 口成型更严重，使用多点浇口改善翘曲，温度型号参数：前料筒200~220°C，中料筒 180~~190°C，后料筒 160~~170C。
5. 前后模温保持一致模温普通为20~~40C为宜冷却水不宜距型腔表面太近，对免局部温 度差太大，使制品残留内应力提升模温，制品光泽好，但成型周期长减少模温，制品柔软性好透明度高，冲击强度高，模温太低急冷引起制品变形或分子定 向造成分层，总的通过调整模式温可调节制品硬度及柔韧性6. 因质较软，必须时可不用行位滑块而用强行脱模方法九，聚碳酸酯pc价钱最贵聚碳酸酯pc俗称“防弹玻璃胶”属结晶性塑料主要性质：1. 外观透明，刚硬带韧性，燃烧慢，离火后慢熄2. pc料耐冲击性是塑料中最好3. 成型收缩率小0.5~~0.7%成品精度高，尺寸稳定性高4. 化学稳定性好，但不耐碱，酮，芳香烃等有机熔剂5. 耐疲劳强度差对缺口敏感聚碳酸酯pc成型工艺了解1. pc对微水份很敏感，成型前应充分干燥含水率0.015%干燥温度110~~120C，12hrs2. 流动性差，需高压注塑，但注塑压力太高会使制品残留大内应力，而易开裂3. pc料粘度对温度很敏感，提升温度粘度下降，前筒240~~260°C,中筒260~~280 °C, 后筒 220~~~230C不超过310°C4. 模具设计方案条件流道粗而少，流道抛光，型腔与型蕊应淬火或镀硬铬。
5. 注射速度太快，溶体易破，浇口有糊斑，排气不全困气使制品烧焦6. 模温 80~~100°C7. 使用退火处理，125~~135C 2hrs，自然冷却到室温十，聚酰胺pa尼料聚酰胺俗称"尼龙”nylon属结晶性塑料，有几种如尼龙6,尼龙66，尼龙1010等1. 尼龙具有良好韧性，耐磨性，耐劳性，自润滑性与自熄性2. 低温性能好，冲击强度高，并具有很高抗拉强度，弹性好3•尼龙吸水性大，吸水后一定程度提升抗拉强度，但其它强度下降如拉伸，刚度收缩率0.8~~1.4% o4.耐弱酸弱碱与普通溶剂，常温下可熔于苯酚酚可作为粘合剂亦可溶于甲酸及氯化钙饱与 甲醇溶液尼龙成型工艺了解1.在注塑前需充分干燥，干燥温度80~~90C，干燥时间24hrso2. 尼龙性粘度低，流动性好，易出现批锋飞边压力不易过高，普通为60~~90mpa3. 随料筒温度变化，收缩率波动大，过高料温易出现熔料变色，质脆银丝低于熔化温度 尼龙料很埂，会损环模具与螺杆，料筒温度普通为220~~250°C,不宜超过300°C4. 模式温控制：尼龙是结晶性塑料，制品受模温影响大故对模温控制条件较高模温高：结晶度大，刚性硬度，耐磨性提升变形小。
模温低：柔韧性好，伸长率高，收缩率小，模温控制在20~~90 C5. 高速注射：尼龙熔点高即凝固点高迅速成型，生产效率高为顺利充模不使熔料降到熔点下凝固，必须使 用高速注射，对薄壁制品或长流距制品龙其如此制品壁厚较厚或发生溢边情况下用慢速注射 高速所致排气难题应予留意6. 退火处理及调温处理.a退火处理：经退火可使结晶度增大，刚性提升，不易变形与开裂，退火环境高于运用温 度 10~~20°C,时间 10~~60 分钟b调温处理：保持尺寸稳定，对提升韧性改善内应力分布有好处，调温方法：浸沸水或醋酸 钾溶液醋酸钾：水=1.25:100 时间2~~16hrs十^一.聚甲基丙烯酸酯pmma俗称"亚加力”即有机玻璃，属非结晶性塑料1. 透明度高，质轻不易变形，良好导光性2. pmma难着火，能绶慢燃烧3. 不耐醇，酮强大碱，能溶于芳香烃，氯化烃三氯乙烷可做粘合剂4. 轻松成型，尺寸稳定5. 耐冲击性及表面硬度均稍差，轻松控擦花，故对包装条件较高pmm成型工艺了解：1. 亚加力透明度高，啤塑漏洞如气泡，流纹，杂质黑点，银丝等明显暴露，故成型难度高 制品合格率。
