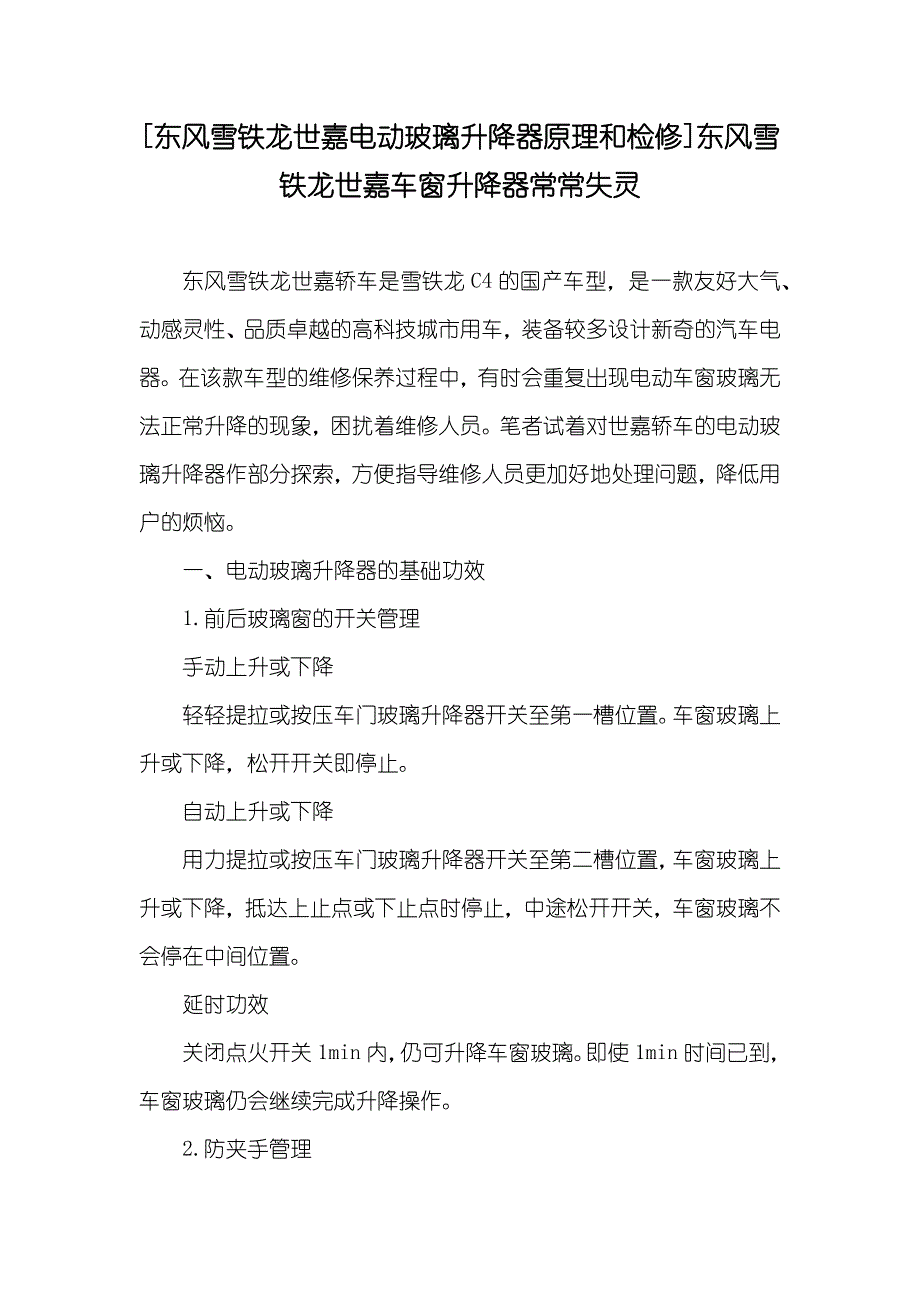

[东风雪铁龙世嘉电动玻璃升降器原理和检修]东风雪铁龙世嘉车窗升降器常常失灵 东风雪铁龙世嘉轿车是雪铁龙C4的国产车型，是一款友好大气、动感灵性、品质卓越的高科技城市用车，装备较多设计新奇的汽车电器在该款车型的维修保养过程中，有时会重复出现电动车窗玻璃无法正常升降的现象，困扰着维修人员笔者试着对世嘉轿车的电动玻璃升降器作部分探索，方便指导维修人员更加好地处理问题，降低用户的烦恼 一、电动玻璃升降器的基础功效 1.前后玻璃窗的开关管理 手动上升或下降 轻轻提拉或按压车门玻璃升降器开关至第一槽位置车窗玻璃上升或下降，松开开关即停止 自动上升或下降 用力提拉或按压车门玻璃升降器开关至第二槽位置，车窗玻璃上升或下降，抵达上止点或下止点时停止，中途松开开关，车窗玻璃不会停在中间位置 延时功效 关闭点火开关1min内，仍可升降车窗玻璃即使1min时间已到，车窗玻璃仍会继续完成升降操作 2.防夹手管理 世嘉轿车前门和后门都有此功效车窗玻璃上升过程中碰到障碍物，防夹装置可阻止车窗上升，此时车窗玻璃会自动下降5cm蓄电池断开连接或出现故障时，必需对防夹功效重新初始化 3.取消后玻璃升降器的运行功效 驾驶员按下左前车门上的后车窗玻璃关闭开关，后座的车门玻璃升降开关不起作用，只能由驾驶员控制面板控制。
4.遥控器控制前后玻璃窗自动关闭 长按遥控器锁止键，锁车门的同时前后车窗玻璃均自动上升到顶部 5.热保护 电动玻璃升降器电机使用过程中会发烧升温，当温度达成一定值时会进入热保护状态，温度降到一定值时，自动退出热保护热保护现象出现时前车窗玻璃无法升降，温度降到常温时又回到正常状态 二、电动玻璃升降器的运行原理 1.驾驶员和乘客车门玻璃升降控制原理 图1所表示，智能服务器向驾驶员车门模块或乘客车门模块发送许可车窗玻璃升降的信息，驾驶员车门控制面板上任一开关的操作全部会产生一个唯一的电压信号，或乘客车门玻璃升降开关的操作产生一个数字信号，该电压信号或数字信号即车窗玻璃的升降指令，驾驶员车门模块或乘客车门模块收到该指令后，依据电压信号向智能服务器发送该指令的多路传输信息和此同时，驾驶员车门模块或乘客车门模块开启电动玻璃升降器电机驱动车窗玻璃的升降 2.后门车窗玻璃升降器运行原理 图2所表示，后门车窗玻璃升降器分为驾驶员车门控制面板控制和后门车窗玻璃升降开关控制两种情况当驾驶员车门控制面板上后车窗玻璃升降关闭开关按下时，智能服务器切断后车窗玻璃升降开关，后门车窗玻璃升降器只能由驾驶员车门控制面板控制。
详细控制过程和驾驶员和乘客车门玻璃升降控制过程相同 三、驾驶员车门控制面板电路控制 原理 驾驶员车门控制面板上的全部开关均以电压信号的方法输出不一样电压给驾驶员车门模块依据电阻分压原理，驾驶员车门模块依据电压值判定开关操作指令，图3所表示 各插接器脚定义如表1所表示 以驾驶员车窗玻璃升降开关上升为倒：上升开关轻按时，只能接通手动上升开关；上升开关重按时，同时接通手动和自动上升开关，因为此时手动开关电路被短路，只能收到自动上升信号 四、正常和故障模式分析 1.正常模式：频繁升降左右前门电动车窗玻璃，按开关没反应，等候一段时间后又能使用1～2次或恢复正常 诊疗分析：该车左右前门电动玻璃升降器有热保护功效，使用频率过高会造成电机温度上升，此时电机继续运转轻易损坏，所以电机停止运转电机不运转时，车门模块认为温度在下降，经过一段时间后温度降到一定值，退出热保护，但此时假如立即使用1～2次，可能重新进入热保护 处理方案：发动机运转或钥匙打开25～30min后，电机根本冷却，退出热保护，即可回到正常状态 2.正常模式：车窗玻璃没有自动升降功效，出现一段段上升或下降的断续现象 诊疗分析：车窗玻璃升降器的初始化参数丢失，原因和蓄电池断电或玻璃升降过程中阻力过大相关。
处理方案：使车窗玻璃点动上升到最上端或下降到最下端，连续按住上升按钮2～3s，重新对车窗玻璃升降器进行初始化初始化完成后，检验车窗玻璃是否有受阻现象 3.故障模式：按上升开关时驾驶员车窗玻璃偶然出现下降或不能上升现象 诊疗分析：从图3能够看出，当信号脚向驾驶员车门模块提供的上升信号电压降低，靠近自动下降或手动下降信号电压时，驾驶员车门模块会误认为是下降信号，故车窗玻璃出现反向下降动作当信号电压过低，低于手动下降电压时，驾驶员车门模块无法识别，车窗玻璃不动作 除此之外，车窗玻璃升降器电机和驾驶员车门模块也可能出现故障，产生误动作 综合分析故障原因有：①开关接触不良；②插接器接触不良；③车窗玻璃升降器电机故障；④驾驶员车门模块故障 关闭全部车门，长按遥控器锁止开关，检验车窗玻璃是否能够正常上升关闭以排除车窗玻璃升降电机和驾驶员车门模块及其相关线路故障操作车窗升降器开关，用PROXIA诊疗仪检验驾驶员车窗玻璃升降器是否接收到开关的正确指令，可判定开关和插接器是否有接触不良故障为了区分开关和插接器接触不良的问题，可拆下驾驶员车门控制面板，对开关电阻进行测试，在操作开关的同时检验6V NR 4脚和5脚之间的电阻是否正常。
从而判定开关是否损坏 处理方案：依据上述分析结果更换相关零部件或处理接触不良部位 4.故障模式：发动机运转时，驾驶员或乘客车窗玻璃升降器不能工作，同侧的外后视镜不能调整；发动机熄火后打开点火开关，一切恢复正常 诊疗分析：发动机运转时，用PROXIA诊疗仪检验驾驶员或乘客车窗玻璃升降器工作电压，假如工作电压不正常，分别检验发电机充电电压和车窗玻璃升降器工作电压 处理方案：依据检验结果更换发电机或车窗玻璃升降器。
