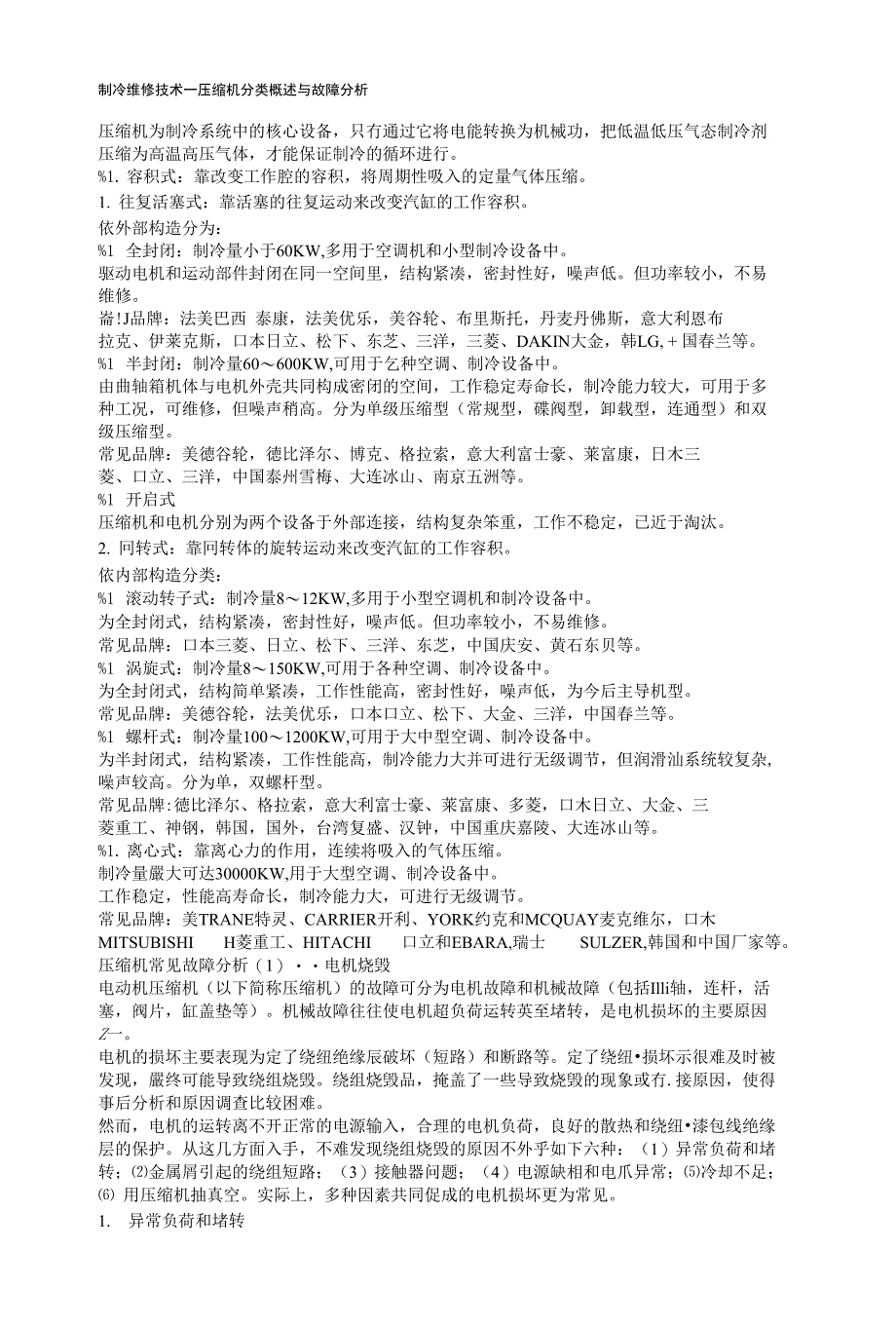

制冷维修技术一压缩机分类概述与故障分析压缩机为制冷系统中的核心设备，只冇通过它将电能转换为机械功，把低温低压气态制冷剂 压缩为高温高压气体，才能保证制冷的循环进行1. 容积式：靠改变工作腔的容积，将周期性吸入的定量气体压缩1. 往复活塞式：靠活塞的往复运动来改变汽缸的工作容积依外部构造分为：%1 全封闭：制冷量小于60KW,多用于空调机和小型制冷设备中驱动电机和运动部件封闭在同一空间里，结构紧凑，密封性好，噪声低但功率较小，不易 维修崙!J品牌：法美巴西 泰康，法美优乐，美谷轮、布里斯托，丹麦丹佛斯，意大利恩布 拉克、伊莱克斯，口本日立、松下、东芝、三洋，三菱、DAKIN大金，韩LG, + 国春兰等1 半封闭：制冷量60〜600KW,可用于乞种空调、制冷设备中由曲轴箱机体与电机外壳共同构成密闭的空间，工作稳定寿命长，制冷能力较大，可用于多 种工况，可维修，但噪声稍高分为单级压缩型（常规型，碟阀型，卸载型，连通型）和双 级压缩型常见品牌：美徳谷轮，徳比泽尔、博克、格拉索，意大利富士豪、莱富康，日木三 菱、口立、三洋，中国泰州雪梅、大连冰山、南京五洲等1 开启式压缩机和电机分别为两个设备于外部连接，结构复杂笨重，工作不稳定，已近于淘汰。
2. 冋转式：靠冋转体的旋转运动来改变汽缸的工作容积依内部构造分类：%1 滚动转子式：制冷量8〜12KW,多用于小型空调机和制冷设备中 为全封闭式，结构紧凑，密封性好，噪声低但功率较小，不易维修常见品牌：口本三菱、日立、松下、三洋、东芝，中国庆安、黄石东贝等1 涡旋式：制冷量8〜150KW,可用于各种空调、制冷设备中为全封闭式，结构简单紧凑，工作性能高，密封性好，噪声低，为今后主导机型常见品牌：美徳谷轮，法美优乐，口本口立、松下、大金、三洋，中国春兰等1 螺杆式：制冷量100〜1200KW,可用于大中型空调、制冷设备中为半封闭式，结构紧凑，工作性能高，制冷能力大并可进行无级调节，但润滑汕系统较复杂, 噪声较高分为单，双螺杆型常见品牌:徳比泽尔、格拉索，意大利富士豪、莱富康、多菱，口木日立、大金、三 菱重工、神钢，韩国，国外，台湾复盛、汉钟，中国重庆嘉陵、大连冰山等1. 离心式：靠离心力的作用，连续将吸入的气体压缩制冷量嚴大可达30000KW,用于大型空调、制冷设备中工作稳定，性能高寿命长，制冷能力大，可进行无级调节常见品牌：美TRANE特灵、CARRIER开利、YORK约克和MCQUAY麦克维尔，口木 MITSUBISHI H菱重工、HITACHI 口立和EBARA,瑞士 SULZER,韩国和中国厂家等。
压缩机常见故障分析（1）・・电机烧毁电动机压缩机（以下简称压缩机）的故障可分为电机故障和机械故障（包括Illi轴，连杆，活 塞，阀片，缸盖垫等）机械故障往往使电机超负荷运转英至堵转，是电机损坏的主要原因 Z一电机的损坏主要表现为定了绕纽绝缘辰破坏（短路）和断路等定了绕纽•损坏示很难及时被 发现，嚴终可能导致绕组烧毁绕组烧毁品，掩盖了一些导致烧毁的现象或冇.接原因，使得 事后分析和原因调查比较困难然而，电机的运转离不开正常的电源输入，合理的电机负荷，良好的散热和绕纽•漆包线绝缘 层的保护从这几方面入手，不难发现绕组烧毁的原因不外乎如下六种：（1）异常负荷和堵 转；⑵金属屑引起的绕组短路；（3）接触器问题；（4）电源缺相和电爪异常；⑸冷却不足；⑹ 用压缩机抽真空实际上，多种因素共同促成的电机损坏更为常见1. 异常负荷和堵转电机负荷包括压缩气体所需负荷以及克服机械摩擦所需负荷压比过大，或压差过人，会使 压缩过稈更为困难；而润滑失效引起的摩擦阻力增加，以及极端情况下的电机堵转，将大大 增加电机负荷润滑失效，摩擦阻力增大，是负荷界常的首要原因冋液稀释润滑油，润滑油过热，润滑油 焦化变质，以及缺汕等都会破坏正常润滑,导致润滑失效。
冋液稀释润滑汕，影响摩擦血正 常油膜的形成，英至冲刷掉原有油膜，增加摩擦和磨损压缩机过热会引起使润滑油高温变 稀哄至焦化，影响正常油膜的形成系统冋油不好，压缩机缺油，H然无法维持正常润滑 曲轴高速旋转,连杆活塞等高速运动,没冇油膜保护的摩擦面会迅速升温，局部高温使润滑 汕迅速蒸发或焦化，使该部位润滑更加困难，数秒钟内可引起局部严重磨损润滑失效，局 部磨损，使曲轴转动需要更大力矩小功率压缩机（如冰箱，家用空调压缩机）由于电机扭 矩小，润滑失效后常出现堵转（电机无法转动）现象，并进入“堵转一热保护一堵转"死循环, 电机烧毁只是时间问题而大功率半封闭压缩机电机扭矩很大，局部擁损不会引起堵转，电 机功率会在一定范用内随负荷而增大，从而引起更为严重的磨损，甚至引起咬缸（活塞卡在 气缸内），连杆断裂等严重损坏堵转时的电流（堵转电流）人约是正常运行电流的4—8倍电机启动瞬间，电流的峰值可 接近或达到堵转电流由于电阻放热量与电流的平方成正比，启动和堵转时的电流会使绕组 迅速升温热保护可以在堵转时保护电极，但一般不会冇很快的响应，不能阻止频繁启动等 引起的绕纟R温度变化频繁启动和异常负荷，使绕组经受高温考验，会降低漆包线的绝缘性 能。
此外,压缩气体所需负荷也会随压缩比增大和压并增大而增大因此将高温压缩机用于低温, 或将低温压缩机川丁高温，都会影响电机负荷和散热，是不合适的，会缩短电极使川寿命 绕组绝缘性能变并示，如果有其它因素（如金属屑构成导电冋路，酸性润滑汕等）配介，很 容易引起短路而损坏2. 金属屑引起的短路绕组中夹杂的金属屑是短路和接地绝缘值低的罪魁祸首压缩机运转时的正常振动，以及每 次启动时绕组受电磁力作川而扭动，都会促使夹杂丁•绕纽-间的金屈屑与绕组漆包线Z间的相 对运动和摩擦棱角锐利的金属屑会划伤漆包线绝缘层，引起短路金属屑的来源包括施T时留下的铜管屑，焊渣，压缩机内部磨损和零部件损坏（比如阀片破 碎）时掉下的金属屑等对于全封闭压缩机（包括全封闭涡旋压缩机），这些金展屑或碎粒 会落在绕组上对于半封闭压缩机，冇些颗粒会随气体和润滑油在系统中流动，最rirh-T-磁 性聚集在绕纟FI中；而有些金属屑（比如轴承磨损以及电机转了与定了磨损（扫膛）时产生的） 会直接落在绕组上绕组中聚集了金属屑后，发生短路只是一个时间问题需要特别提请注意的是双级压缩机在双级爪缩机中，冋气以及止常的冋油育接进入第一级 （低压级）气缸，压缩后经中压管述入电机腔冷却绕纽.，然后和普通单级压缩机一样，进入 第二级（高压级气缸）。
冋气中带有润滑油，已经使压缩过程如履薄冰，如果再有冋液，第 一级气缸的阀片很容易被打碎碎阀片经中圧管麻可进入绕组因此 双级压缩机比单级压 缩机更容易出现金属屑引起的电机短路不幸的事情往往凑到一块，岀问题的压缩机在开机分析时闻道的常常是润滑油的焦糊味金 属面严重磨损时温度是很高的，而润滑油在I75ºC以上时开始焦化系统中如果有较 多水分（真空抽得不理想，润滑油和制冷剂含水量犬，负压冋气管破裂示空气进入等），润 滑油就可能出现酸性酸性润滑油会腐蚀铜管和绕组绝缘层，一方面，它会引起镀铜现象; 另一方面，这种含有铜原了的酸性润滑油的绝缘性能很茅，为绕组短路提供了条件3. 接触器问题接触器是电机控制冋路中重要部件2—，选型不合理可以毁坏最好的压缩机按负载正确选 择接触器是极其重要的接触器必须能满足苛刻的条件，如快速循环，持续超载和低电爪它们必须有足够人的血积 以散发负载电流所产生的热量，触点材料的选择必须在启动或堵转等大电流情况下能防止焊 合为了安全可靠，压缩机接触器要同时断开三相电路谷轮公司不推荐断开二相电路的方法 在美国，谷轮公司认可的接触器必须满足如下四项：•接触器必须满足ARI标准780-78-专川接触器标准"规定的丁•作和测试准则。
•制造商必须保证接触器在室温下，在最低铭牌电压的80%时能闭合•当使用单个接触器时，接触器额泄电流必须人于电机铭牌电流额沱值（RLA）.同时，接触 器必须能承受电机堵转电流如果接触器下游还有其它负载，比如电机风扇等，也必须考虑 •半使川两个接触器时，每个接触器的分绕纽堵转额定值必须等于或大于压缩机半绕组堵转 额定值接触器的额定电流不能低于压缩机铭牌上的额定电流规格小或质量低劣的接触器无法经受 压缩机启动，堵转和低电压时的大电流冲击，容易出现单相或多相触点抖动，焊接甚至脱落 的现彖，引起电机损坏触点抖动的接触器频繁地启停电机电机频繁启动，巨大的启动电流和发热,会加剧绕组绝 缘层的老化每次启动时，磁性力矩使电机绕组有微小的移动和相互摩擦如果有英它因索 配合（如金属屑，绝缘性弟的润滑油等），很容易引起绕组间短路热保护系统并未设计成 能防止这种毁坏此外，抖动的接触器线圈容易失效如果冇接触线圈损坏，容易出现单相 状态如果接触器选型偏小，触头不能承受电弧和由于频緊开停循环或不稳左控制冋路电压产生的 高温，可能焊合或从触头架中脱落焊合的触头将产工永久性单相状态，使过载保护器持续 地循环接通和断开需要特别强调的是，接触器触点焊合际，依赖接触器断开压缩机电源冋路的所有控制（比如 高低压控制，油压控制，融霜控制等）将全部失效，压缩机处于无保护状态。
因此，当电机烧毁丿二检杳接触器是必不可少的T序接触器是导致电机损坏的一个常常被 人遗忘的重要原因4. 电源缺相和电压异常电压不止常和缺相可以轻而易举地毁掉任何电机电源电压变化范围不能超过额泄电斥的 ±10%三相间的电爪不平衡不能超过5%大功率电机必须独立供电，以防同线其他大功 率设备启动和运转时造成低电压电机电源线必须能够承载电机的额定电流如果发生缺相时压缩机正在运转，它将继续运行但会冇大的负载电流电机绕纽•会很快过热, 正常情况下压缩机会被热保护o当电机绕纟R冷却至设定温度,接触器会闭合,但压缩机启动 不起来，出现堵转，并进入“堵转一热保护一堵转”死循环现代电机绕组的差别非常小，电源二相平衡时相电流的羌别可以忽略理想状态下，相电圧 始终相等，貝要在任一相上接一个保护器就可以防止过电流造成的损坏实际上很难保证相 电压的平衡电压不平衡百分数计算方法为,相电压与三相电压平均值的最人偏差值与三相电压平均值比 值.例如，标称380V三相电源，在压缩机接线端测量的电压分别为380V,366V,400V.可以 计算岀三相电压平均值382V,最大偏羌为20V,所以电压不平衡百分数为5.2%作为电压不平衡的结果，在正常运行使负载电流的不平衡是电压不平衡百分点数的4一1（） 倍。
前例中,5.2%不平衡电压可能引起50%的电流不平衡美国国家电器制造商协会（NEMA）电动机和发电机标准出版物指出，由不平衡电压造成的相 绕组温升百分比大约是电压不平衡百分点数平方的两倍前例小电压不平衡点数为5.2,绕 组温度增加的百分数为54%.结果是一相绕组过热而其他两个绕组温度正常一份由U.L.（保险商实验室，美国）完成的调杏显示，43%的电力公司允许3%的电压不平衡, 另有3 0 %的电力公司允许5 %的电压不平衡5. 冷却不足功率较大的压缩机…般都是I川气冷却型的蒸发温度越低，系统质量流往往越小当熬发温 度很低时（超过制造商的规定），流量就不足以冷却电机，电机就会在较高温度下运转空 气冷却型压缩机（一般不超过10HP）对冋气的依赖性小，但对压缩机环境温度和冷却风呈 有明确要求制冷剂大量泄漏也会造成系统质量流减小，电机的冷却也会受到影响…些无人看管的冷库 等，往往要等到制冷效果很差时才会发现制冷剂大量泄漏了电机过热示会出现频繁保护，有些用户不深入检杏原因，萇至将热保护器短路，那是非常。
