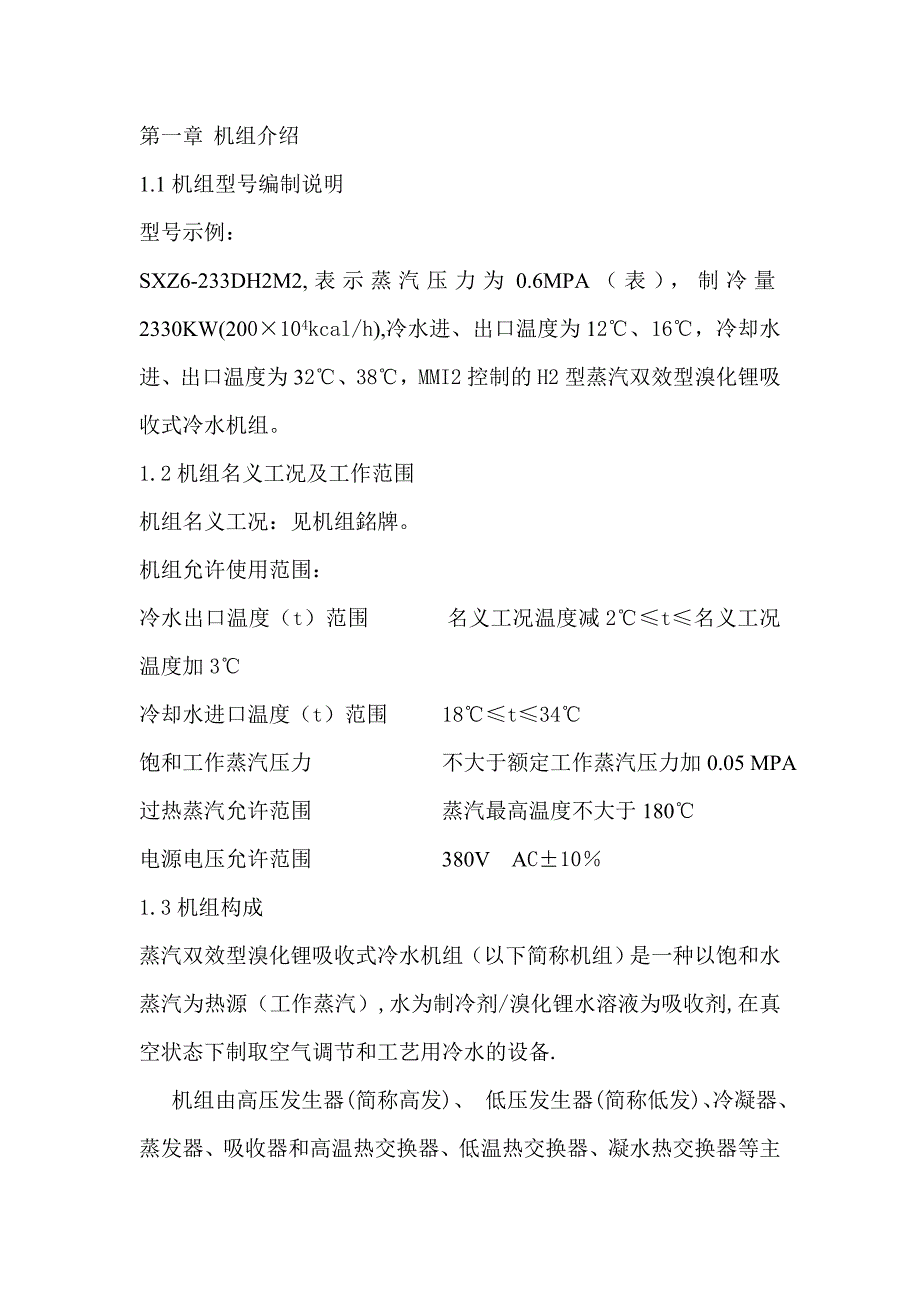

第一章 机组介绍1.1机组型号编制说明型号示例：SXZ6-233DH2M2,表示蒸汽压力为0.6MPA（表），制冷量2330KW(200×104kcal/h),冷水进、出口温度为12℃、16℃，冷却水进、出口温度为32℃、38℃，MMI2控制的H2型蒸汽双效型溴化锂吸收式冷水机组1.2机组名义工况及工作范围机组名义工况：见机组銘牌机组允许使用范围：冷水出口温度（t）范围 名义工况温度减2℃≤t≤名义工况温度加3℃冷却水进口温度（t）范围 18℃≤t≤34℃饱和工作蒸汽压力 不大于额定工作蒸汽压力加0.05 MPA过热蒸汽允许范围 蒸汽最高温度不大于180℃电源电压允许范围 380V AC±10％1.3机组构成蒸汽双效型溴化锂吸收式冷水机组（以下简称机组）是一种以饱和水蒸汽为热源（工作蒸汽）,水为制冷剂/溴化锂水溶液为吸收剂,在真空状态下制取空气调节和工艺用冷水的设备.机组由高压发生器(简称高发)、 低压发生器(简称低发)、冷凝器、蒸发器、吸收器和高温热交换器、低温热交换器、凝水热交换器等主要部件及抽气装置、熔晶管、屏蔽泵（溶液泵和冷济泵）等辅助部分组成。
高压发生器 为管壳式结构，由封头、筒体、管板、传热管、汽包等组成工作蒸汽流经传热管内，加热管外的溴化锂稀释液，使其沸腾产生高温冷却蒸汽，同时溶液浓度为中间溶液产生的高温冷剂蒸汽经汽包流入低发，中间溶液经高温热交换器降温后也进入低发工作蒸汽在传热管内放出热量后冷凝成凝水，经节流装置流出高压发生器高发内压力约为93.3kpa(700mmHg)表1-1机组阀门一览表序号名称用途类别类型1冷凝器抽气阀用于抽冷凝器内不凝性气体，抽冷凝器真空时打开抽气阀截止阀3真空泵上抽气阀抽真空用用真空泵直接抽机内不凝性气体时打开；测机组内压力和正压检漏充放氮气时也需打开常关4真空泵下抽气阀抽真空用用真空泵抽机内或储气筒内不凝性气体时打开常关抽气阀截止阀5取样抽气阀用于测真空泵的极限抽气能力和用真空泵抽机组外容器（如取样器、高发端盖）的真空常关7加液阀用于机组充、放溶液，以及对稀溶液进行取样常关溶液阀截止阀9浓溶液取样阀用于机组浓溶液取样常关10冷剂水旁通阀用于将蒸发器中的冷剂水旁通入吸收器中，进行冷剂水再生或稀释溶液常关冷剂阀截止阀12冷剂水调节阀用于调节冷剂水喷淋量常开冷剂阀真空蝶阀13冷剂水取样阀用于冷剂水取样和往机组内加入、放出冷剂水，以及在正压检漏和维护保养时向机组内充放气体。
常关未调试机组测压时打开冷剂阀截止阀 低压发生器 由传热管及蒸气室、凝水室等组成高发产生的高温冷剂蒸汽经蒸气室进入传热管内，将经过高温热交换器降温后进入到传热管外的中间溶液加热，使之再次沸腾产生冷剂蒸汽，同时溶液进一步浓缩为浓溶液产生的冷剂蒸汽进入冷凝器，浓溶液经低温热交换器降温后进入吸收器同时传热管内的高温冷剂蒸汽被管外溶液冷凝，经过节流后也流进冷凝器低发内压力约为7.3Kpa (55mmHg)。
