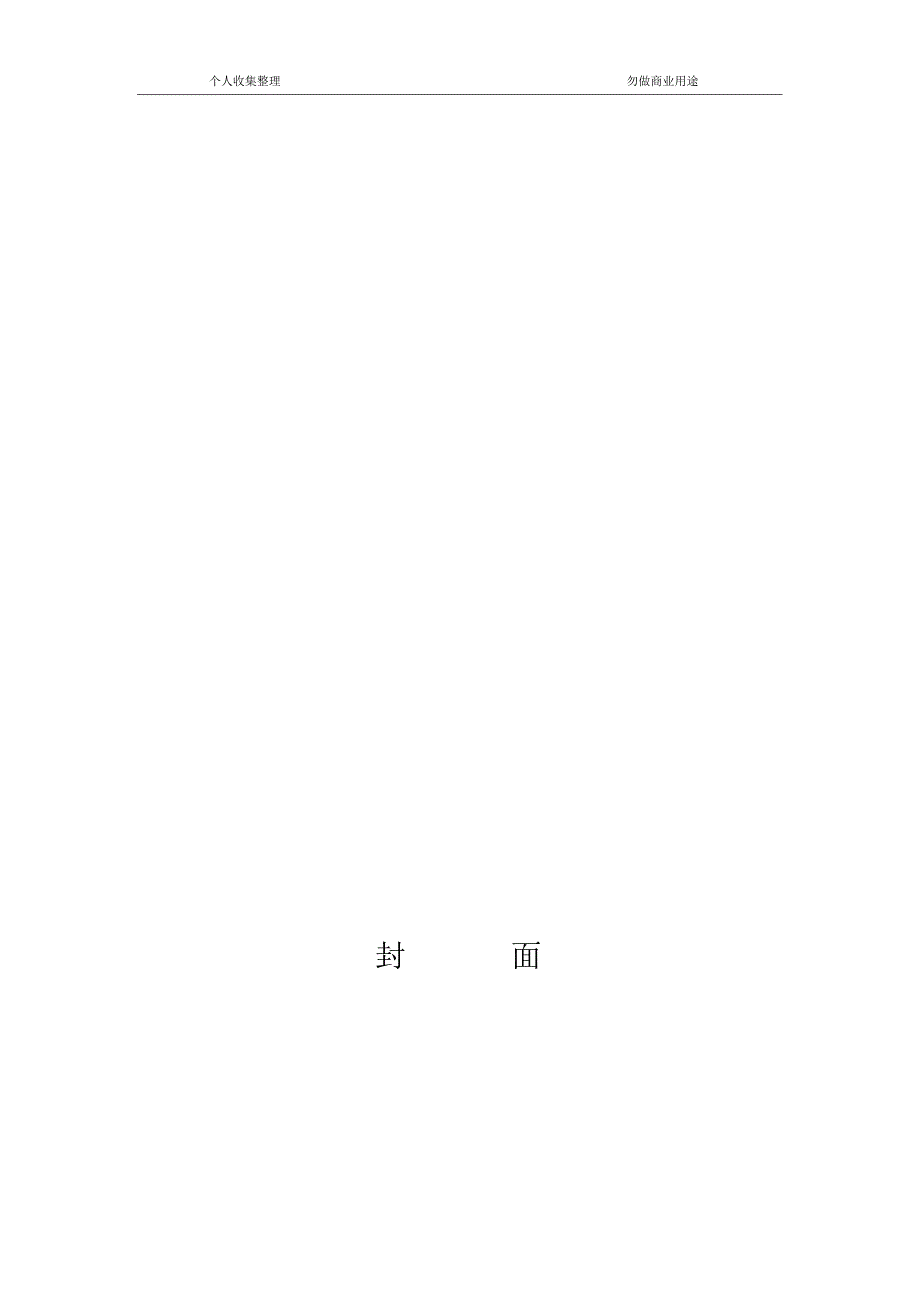

个人收集整理 勿做商业用途封 面个人收集整理 勿做商业用途作者： Pan Hongliang仅供个人学习66kV 及以下架空电力线路设计规范1 总 则个人收集整理 勿做商业用途 为使 66kV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，制订本规范 本规范适用于 66kV及以下交流架空电力线路 （以下简称架空电力线路）的设计 架空电力线路设计， 必须认真贯彻国家的技术经济政策， 符合发展规划，积极慎重地采用新技术、新设备、新工艺和新结构 架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法 架空电力线路设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定个人收集整理 勿做商业用途2 路 径 架空电力线路路径的选择， 应认真进行调查研究， 综合考虑运行、 施工、交通条件和路径长度等因素，统筹兼顾，全面安排，进行多方案的比较，做到经济合理、安全适用 市区架空电力线路的路径， 应与城市总体规划相结合 线路路径走廊位置，应与各种管线和其他市政设施统一安排 架空电力线路路径的选择，应符合下列要求：1 、应减少与其他设施交叉；当与其他架空线路交叉时，其交叉点不应选在被跨越线路的杆塔顶上。
2 、架空电力线路越架空弱电线路的交叉角，应符合表的要求表架空电力线路与架空弱电线路的交叉角弱电线路等级一 级二 级三 级交 叉点≥ 45°≥ 30°不限制注 : 架空弱电线路等级划分应符合本规范附录 A的规定3、3kV及以上架空电力线路，不应跨越储存易燃、易爆物的仓库区域架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，应符合现行国家标准《建筑设计防火规范》（ GBJ16-87）的规定4 、应避开洼地、冲刷地带、不良地质地区、原始森林区以及影响线路安全运行的其他地区5 、不宜跨越房屋架空电力线路通过林区， 应砍伐出通道 10kV及以下架空电力线路的通道宽度，不应小于线路两侧向外各延伸 5m35kV和66kV线路的通道宽度， 不应小于线路两侧向外各延伸林区主要树种的生长高度 通道附近超过主要树种自然生长高度的个别树木， 应砍伐树木自然生长高度不超过 2m或导线与树木 （考虑自然处长高度）之间的垂直距离应符合本规范表的规定，在不影响线路施工运行情况下，可不砍伐通道 架空电力线路通过果林、 经济作物林以及城市绿化灌木林时， 不宜砍伐通道。
个人收集整理 勿做商业用途 耐张段的长度宜符合下列规定：1 、35kV和66kV线路耐张段的长度，不宜大于 5km；2 、10kV及以下线路耐张段的长度，不宜大于 2km个人收集整理 勿做商业用途3 气象条件架空电力线路设计的气温应根据当地 10～20年气象记录中的统计什确定最高气温宜采用 +40℃在最高气温工况、最低气温工况和年平均气温工况下， 应按无风、无冰计算 架空电力线路设计采用的年平均气温，应按下列方法确定：1 、当地区的年平均气温在 3～17℃之间时，年平均气温应取与此数邻近的 5的倍数值；2 、当地区的年平均气温小于 3℃或大于 17℃时，应将年平均气温减少 3～ 5℃ 后，，取与此数邻近的 5的倍数值 架空电力线路设计采用的导线或地线的覆冰厚度， 在调查的基础上可取 5mm、10mm、15mm或 20mm冰的密度应按 0.9g/cm 3计；覆冰时的气温应采用 -5 ℃覆冰时的风速宜采用 10m/s 安装工况的风速应采用 10m/s，且无冰，气温可按下列规定采用：1 、最低气温 -40 ℃的地区，应采用 -15 ℃；2 、最低气温 -20 ℃的地区，应采用 -10 ℃；3 、最低气温 -10 ℃的地区，应采用 -5 ℃；4 、最低气温 -5 ℃及以上的地区，应采用 0℃。
雷电过电压工况的气温可采用 15℃，风速可采用 10m/s；检验导线与地线之间的距离时，风速应采用 0m/s，且无冰 内过电压工况的气温可采用年平均气温， 风速可采用最大设计风速的50%，但不宜低于 15m/s，且无冰 在最大风速工况下应按无冰计算，气温可按下列规定采用；1 、最低气温为 -10 ℃及以下的地区，应采用 -5 ℃；2 、最低气温为 -5 ℃及以上的地区，应采用 +10℃ 带电作业工况的风速可采用 10m/s，气温可采用 15℃，且无冰 长期荷载工况的风速应采用 5m/s，气温应采用年平均气温，且无冰 最大设计风速应采用当地空旷平坦地面上的离地 10m高，统计所得的15年一遇 10min平均最大风速；当无可靠资料时，最大设计风速不应低于 25m/s山区架空电力线路的最大设计风速， 应根据当地气象资料确定； 当无可靠资个人收集整理 勿做商业用途料时，最大设计风速可按附近平地风速增加 10%，且不应低于 25m/s架空电力线路通过市区或森林等地区， 如两侧屏蔽物的平均高度大于杆塔高度的 2/3 ，其最大设计风速宜比当地最大设计风速减小 20%个人收集整理 勿做商业用途4 导线、地线、绝缘子和金具 4.1 一般规定 架空电力线路的导线， 可采用钢芯铝绞线或铝绞线。
地线可采用镀锌钢绞线 市区 10kV及以下架空电力线路，遇下列情况可采用绝缘铝绞线：1、线路走廊狭窄，与建筑物之间的距离不能满足安全要求的地段；2 、高层建筑邻近地段；3 、繁华街道或人口密集地区；4 、游览区和绿化区；5 、空气严重污秽地段；6 、建筑施工现场 导线的型号应根据电力系统规划设计、 计划任务书和工程的技术条件综合确定 地线的型号应根据防雷设计和工程技术条件的要求确定4.2 架线设计导线的张力弧垂计算， 在各种气象条件下应采用 最大使用张力和平均运行张力作为控制条件 地线的张力弧重计算可采用 最大使用张力、 平均运行张力和导线与地线间的距离作为控制条件 注：平均运行张力为年平均气温工况的导线或地线的张力 导线与地线在档距中央的距离，应符合下式要求：S≥0.012L+1式中S ——导线与地线在档距中央的距离（m）；L——档距（m） 导线或地线的最大使用张力，不应大于绞线瞬时破坏张力的 40% 导线或地线的平均运行张力上限及防震措施， 应符合表 的要求个人收集整理 勿做商业用途表 导线或地线平均运行张力上限及防震措施和66kV架空电力线路的导线或地线的初伸长率应通过试验确定，导线或地线的初伸长对弧垂的影响， 可采用降温法补偿 。
当无试验资料时， 初伸长率和降低的温度可采用表4.2.5 所列数值表4.2.5导线或地线的初伸长率和降低的温度类 型初伸长率降低的温度（℃）钢芯铝绞线3×10-4 ～ 5× 10-415～25镀锌钢绞线1× 10-410注：截面铝钢比小的钢芯铝绞应采用表中的下限数值；截面铝钢比大的钢芯铝绞线应采用表中的上限数值及以下架空电力线路和导线初伸长对弧垂的影响， 可采用减少弧垂法补偿 弧垂减小率应符合下列规定：1、铝绞线或绝缘铝绞线采用 20%；2 、钢芯铝绞线采用 12%4.3 绝缘子和金具 绝缘子的金具的机械强度应按下式验算：KF 〈 F u式中 K ——机械强度安全系数，可按表 采用；F ——设计荷载（ kN）；F u——悬式绝缘子的机电破坏荷载或针式绝缘子、 瓷横担绝缘子的受弯破坏荷载或蝶式绝缘子、金具的破坏荷载（ kN） 绝缘子和金具的安装设计可采用安全系数设计法 绝缘子及金具的机械强度安全系数，应符合表 的规定表 绝缘子及金具的机械强度安全系数个人收集整理 勿做商业用途安全系数安全系数类 型运行工况断线工况悬式绝缘子2.71.8针式绝缘子2.51.5蝶式绝缘子2.51.5瓷横担绝缘子32金具2.51.5个人收集整理 勿做商业用途5 绝缘配合、防雷和接地架空电力线路环境污秽等级应符合本规范附录 B的规定。
污秽等级可根据审定的污秽分区图并结合运行经验、 污湿特征、瓷外绝缘表面污秽物的性质及其等值附盐密度等因素综合确定35kV 和66kV架空电力线路绝缘子的型式的数量， 应根据瓷绝缘的单位泄漏距离确定瓷绝缘的单位泄漏距离应符合本规范附录 B的有关规定和66kV架空电力线路， 宜采用悬式绝缘子 悬垂绝缘子串的绝缘子数量，在海拔高度 1000m以下空气清洁地区，宜采用表所列数值表5.0.2悬垂绝缘子串数量（个）绝缘子数量绝缘子数量绝缘子型号线路电压 35kV线路电压 66kVXP-6035耐张绝缘子串的绝缘子数量，应比悬垂绝缘子串的同型绝缘子多一个全高超过 40m的有地线的杆塔，高度每增加 10m，应增加一个绝缘子和10kV架空电力线路的直线杆塔，宜采用针式绝缘子或瓷横担绝缘子；耐张杆塔宜采用悬式绝缘子串或蝶式绝缘子和悬式绝缘子组成的绝缘子串及以下架空电力线路的直线杆塔宜采用针式绝缘子或瓷横担绝缘子；耐张杆塔宜采用蝶式绝缘子 海拔高度为 1000～3500m的地区，绝缘子串的绝缘子数量，应按下式确定：nh n[1+0.1（H。
