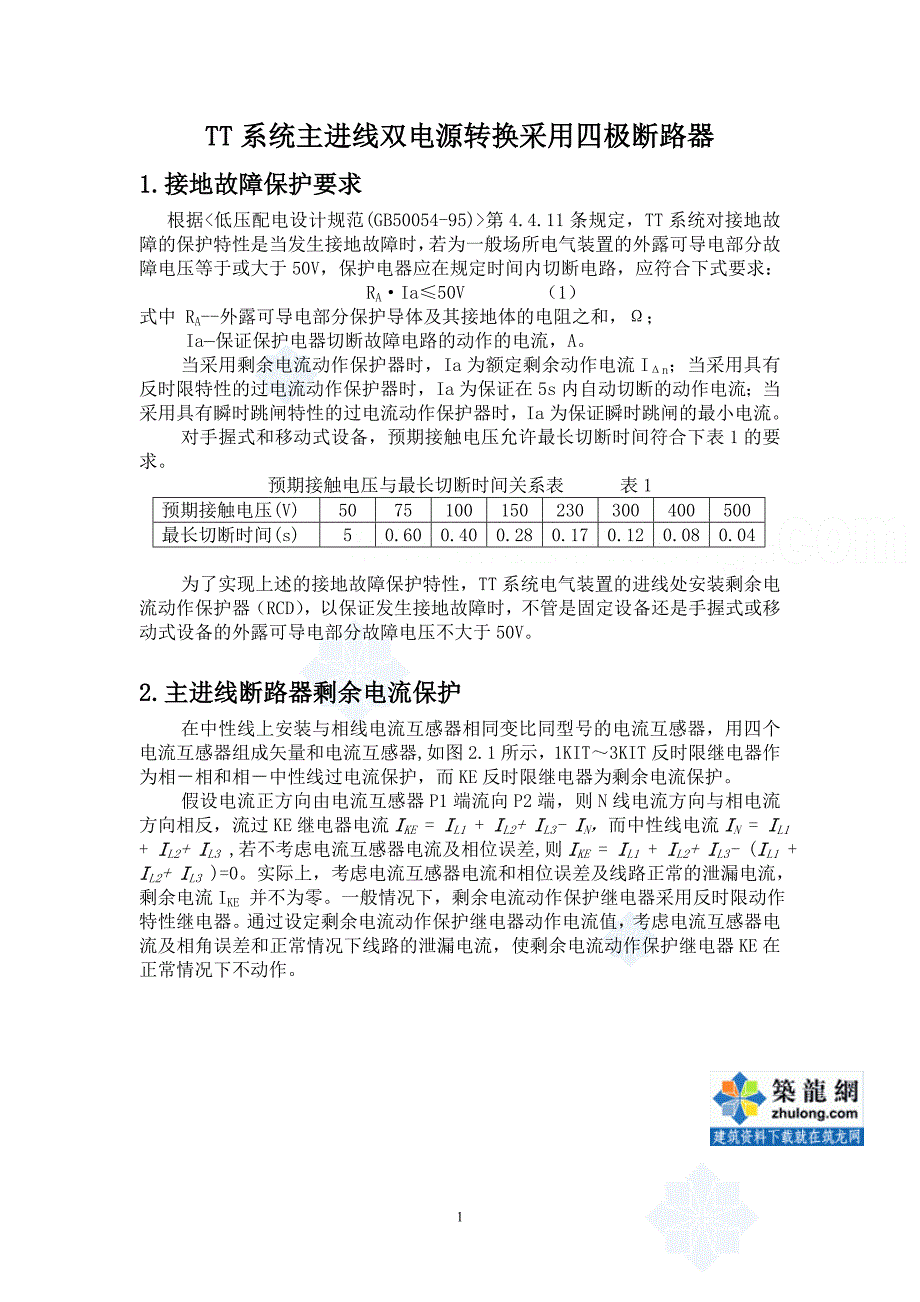

1TT系统主进线双电源转换采用四极断路器1.接地故障保护要求根据第 4.4.11条规定，TT 系统对接地故障的保护特性是当发生接地故障时，若为一般场所电气装置的外露可导电部分故障电压等于或大于 50V，保护电器应在规定时间内切断电路，应符合下式要求：RA·Ia≤50V （1）式中 R A--外露可导电部分保护导体及其接地体的电阻之和，Ω；Ia—保证保护电器切断故障电路的动作的电流，A当采用剩余电流动作保护器时，Ia 为额定剩余动作电流 IΔn ；当采用具有反时限特性的过电流动作保护器时，Ia 为保证在 5s内自动切断的动作电流；当采用具有瞬时跳闸特性的过电流动作保护器时，Ia 为保证瞬时跳闸的最小电流对手握式和移动式设备，预期接触电压允许最长切断时间符合下表 1的要求 预期接触电压与最长切断时间关系表 表 1预期接触电压(V) 50 75 100 150 230 300 400 500最长切断时间(s) 5 0.60 0.40 0.28 0.17 0.12 0.08 0.04为了实现上述的接地故障保护特性，TT 系统电气装置的进线处安装剩余电流动作保护器（RCD） ，以保证发生接地故障时，不管是固定设备还是手握式或移动式设备的外露可导电部分故障电压不大于 50V。
2.主进线断路器剩余电流保护在中性线上安装与相线电流互感器相同变比同型号的电流互感器，用四个电流互感器组成矢量和电流互感器,如图 2.1所示，1KIT～3KIT 反时限继电器作为相－相和相－中性线过电流保护，而 KE反时限继电器为剩余电流保护假设电流正方向由电流互感器 P1端流向 P2端，则 N线电流方向与相电流方向相反，流过 KE继电器电流 IKE = IL1 + IL2+ IL3- IN， 而中性线电流 IN = IL1 + IL2+ IL3 ,若不考虑电流互感器电流及相位误差 ,则 IKE = IL1 + IL2+ IL3- (IL1 + IL2+ IL3 )=0实际上，考虑电流互感器电流和相位误差及线路正常的泄漏电流，剩余电流 IKE 并不为零一般情况下，剩余电流动作保护继电器采用反时限动作特性继电器通过设定剩余电流动作保护继电器动作电流值，考虑电流互感器电流及相角误差和正常情况下线路的泄漏电流，使剩余电流动作保护继电器 KE在正常情况下不动作2图 2.1 四个电流互感器组成矢量和电流互感器图中所示的 LINK为中性线连接器，可用手动工具拆卸单电源供电时，尽管主进线断路器采用剩余电流动作保护，主进线断路器可以为三极。
若从此后采用剩余电流保护器，务必是四极剩余电流动作保护也可采用矢量和电流互感器，将相线与中性线同时穿过电流互感器电源进线断路器电流较大，采用母线连接，要求矢量和电流互感器内孔也大，施耐德电气公司提供的矢量和电流互感器内孔尺寸：115(H)X280(W),用于额定电流小于或等于 1600A；160(H)X470(W),用于额定电流小于或等于 3200A3.双电源转换断路器极数双电源转换是指两台电力变压器或电力变压器与应急柴油发电机组主供电3路自动或手动切换主进线断路器与联络断路器极数应为四极，分析如下：3.1联络断路器应为四极a)当一号变压器进线断路器闭合，二号变压器进线断路器断开，联络断路器闭合，如图 3.1所示联络断路器若采用三极，则 A点与 B点相连接，中性电流 In 在 A点将分为 In1及 In2两路电流，由于 In2的分流，则流过一号变压器进线断路器处的矢量和电流互感器电流不为零，当 In2足够大时，可使一号变压器进线断路器脱扣为了避免由于两变压器中性线相连接，引起中性电流分流，使进线断路器误动作，联络断路器应为四极断路器图 3.1 四极联络断路器防止中性电流分流b)当两台变压器进线断路器闭合，联络断路器断开，如图 3.2 所示。
联络断路器若采用三极，由于 A点与 B点有电位差，特别是两变压器中性电流相差4越大，则 A点与 B点有电位差也越大，产生如图中虚线所示的中性电流环流，中性电流环流使 A点与 B点电位差为零中性电流环流使流过一号变压器和二号变压器进线断路器处的矢量和电流互感器电流不为零，环流足够大时，可使一号变压器和二号变压器进线断路器脱扣为了避免由于两变压器中性线相连接，引起中性电流分流，使进线断路器误动作，联络断路器极数应为四极图 3.2 四极联络断路器防止中性电流环流3.2进线断路器应为四极当一号变压器进线断路器断开，二号变压器进线断路器及联络断路器闭合，如图 3.3所示中性电流 In在 A点，分为 In1及 In2两路电流，因 In1的分流作用，流过二号变压器进线断路器的中性电流减少，矢量和电流互感器电流不为零，当 In1足够大时，可使二号变压器进线断路器脱扣仅由于一号变压器进线断路器为三极，两变压器中性线相连接而产生分流，使二号变压器进线断路器5误动作为了避免误动作，进线断路器极数应为四极图 3.3 四极进线断路器防止中性电流分流当用电设备发生接地故障时，接地故障电流为 If，如图 3.4所示。
接地故障电流 If经保护接地极 RA及工作接地极 RB，到达变压器中性点接地母排故障电流 If在中性点接地母排处分为 If1及 If2两路电流，I f1经一号变压器中性线、一号进线断路器中性线连接器、A 点和 B点、二号变压器进线断路器中性连接器，在二号变压器中性点与 If2汇合成 If接地故障电流 If，因一号变压器进线断路器为三极，产生 If1分流作用，矢量和电流互感器电流的灵敏度降低，使二号变压器进线断路器可能拒动若一号变压器进线断路器改为四极，使其不产生 If1分流，接地故障电流 If流经二号变压器进线断路器，矢量和电流互感器次级电流使继电器 2KE动作，其相应断路器脱扣6图 3.4 四极进线断路器防止接地故障电流分流。
