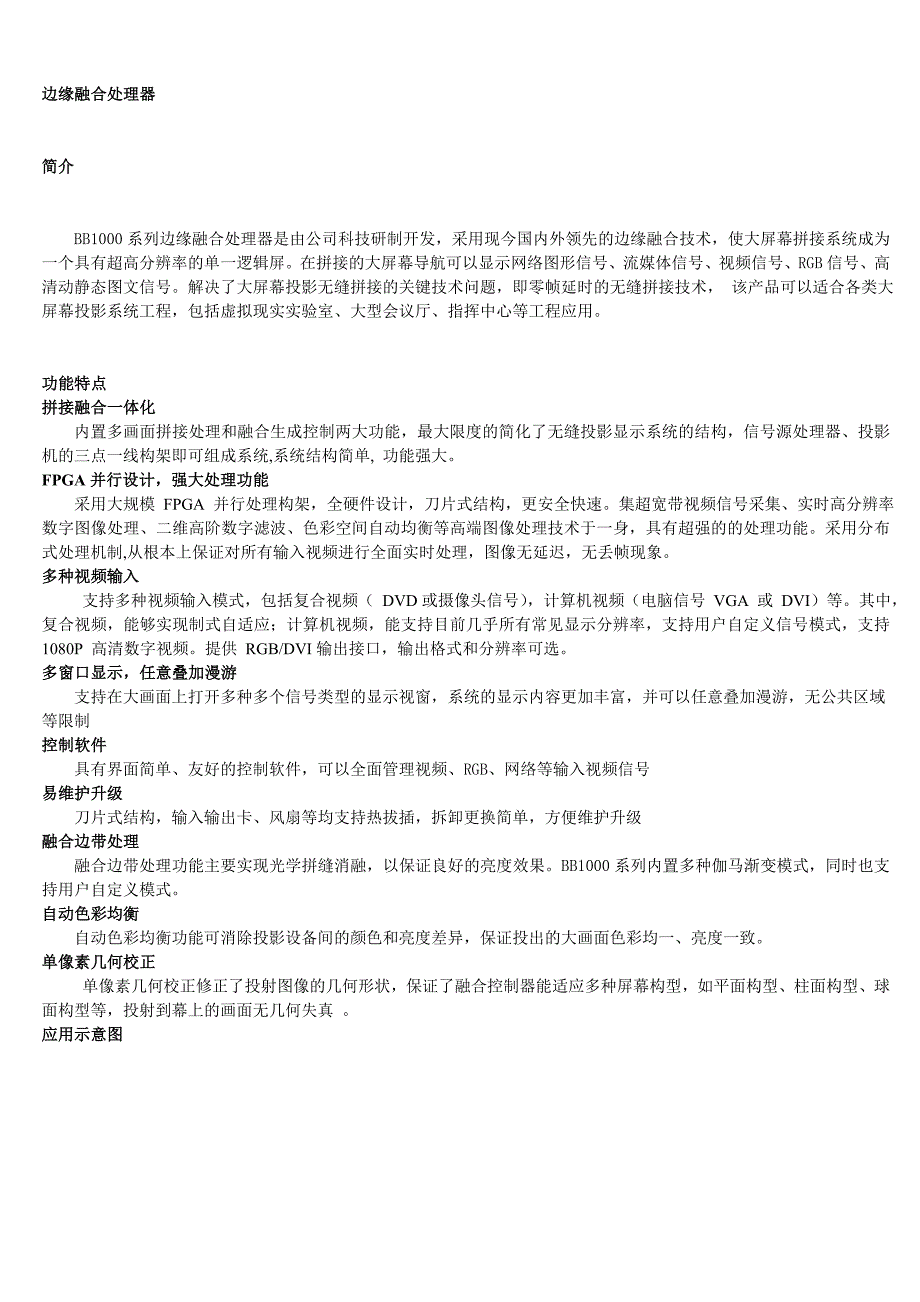

边缘融合处理器简介BB1000系列边缘融合处理器是由公司科技研制开发，采用现今国内外领先的边缘融合技术，使大屏幕拼接系统成为一个具有超高分辨率的单一逻辑屏在拼接的大屏幕导航可以显示网络图形信号、流媒体信号、视频信号、RGB信号、高清动静态图文信号解决了大屏幕投影无缝拼接的关键技术问题，即零帧延时的无缝拼接技术， 该产品可以适合各类大屏幕投影系统工程，包括虚拟现实实验室、大型会议厅、指挥中心等工程应用功能特点拼接融合一体化内置多画面拼接处理和融合生成控制两大功能，最大限度的简化了无缝投影显示系统的结构，信号源处理器、投影机的三点一线构架即可组成系统,系统结构简单, 功能强大 FPGA并行设计，强大处理功能采用大规模 FPGA 并行处理构架，全硬件设计，刀片式结构，更安全快速集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波、色彩空间自动均衡等高端图像处理技术于一身，具有超强的的处理功能采用分布式处理机制,从根本上保证对所有输入视频进行全面实时处理，图像无延迟，无丢帧现象多种视频输入支持多种视频输入模式，包括复合视频（ DVD或摄像头信号），计算机视频（电脑信号 VGA 或 DVI）等。
其中，复合视频，能够实现制式自适应；计算机视频，能支持目前几乎所有常见显示分辨率，支持用户自定义信号模式，支持 1080P 高清数字视频提供 RGB/DVI输出接口，输出格式和分辨率可选多窗口显示，任意叠加漫游 支持在大画面上打开多种多个信号类型的显示视窗，系统的显示内容更加丰富，并可以任意叠加漫游，无公共区域等限制控制软件具有界面简单、友好的控制软件，可以全面管理视频、RGB、网络等输入视频信号易维护升级刀片式结构，输入输出卡、风扇等均支持热拔插，拆卸更换简单，方便维护升级融合边带处理 融合边带处理功能主要实现光学拼缝消融，以保证良好的亮度效果BB1000系列内置多种伽马渐变模式，同时也支持用户自定义模式自动色彩均衡 自动色彩均衡功能可消除投影设备间的颜色和亮度差异，保证投出的大画面色彩均一、亮度一致单像素几何校正单像素几何校正修正了投射图像的几何形状，保证了融合控制器能适应多种屏幕构型，如平面构型、柱面构型、球面构型等，投射到幕上的画面无几何失真 应用示意图BB系列边缘融合处理器简介BB系列的边缘融合处理器是专业的高端图形处理设备，专为大屏幕投影无缝拼接系统而设计融合器集视频多窗口处理技术和边缘融合技术为一体，在屏幕上实现视频多窗口显示、边缘融合、色差校正、多路信号源选择、输入信号自动调整和预存场景等功能。
它支持任意规模的输入和输出，可根据需要自行配置，另外融合器还支持N×1、1×N、N×M等多种无缝拼接显示特性¶ 支持多种视频信号源种类，如RGB/VGA、复合视频、DVI等¶ 支持多达32路 RGB/VGA/DVI、复合视频，信号实时显示¶ 融合拼接一体机，简化系统架构¶ 支持M×N无缝拼接显示¶ 1/16像素几何校正、自动色彩均衡¶ 融合带多级颜色处理，色彩更均衡¶ 支持平面、柱面和球面¶ 支持对所有视频窗口进行任意缩放、漫游、叠加¶ 支持多种融合边带处理模式¶ 纯硬件设计，刀片式结构，起动速度快，意外关机数据不受损失，可经受频繁开关机，起动时间小于10秒¶ 多种控制方式，如网络、RS-232串口控制等技术规格BB1000输入通道输入信号格式VIDEO最高可支持12路合成BNC输入，入格式为NTSC/PALVGA每路1个Sub-15接口端子DVI2-12个DVI-D接口1-6个输入卡输入接口DVI：24+5针DVI-I（母头）RGB：15针D-SUB(母头)输出通道输出接口DVI-I 连接器（能够同时输出数字信号和模拟信号）输出信号格式1-3路DVI-I/RGB信号控制软件控制端口单机最大可接3个投影单元控制协议串口协议 、网络协议控制软件Multiview controller工作环境温度0—70℃湿度10%-90%无冷凝海拔1000英尺（3048米）以下其他规格重量15Kg尺寸3U型 6个输入刀片槽位 3个输出刀片槽位440（L）×300（W）×135（H）mm输入电压AC 100V-240V，50-60Hz最大功率90W平均故障间隔时间（MTBF）30000小时系统连接示意图。
