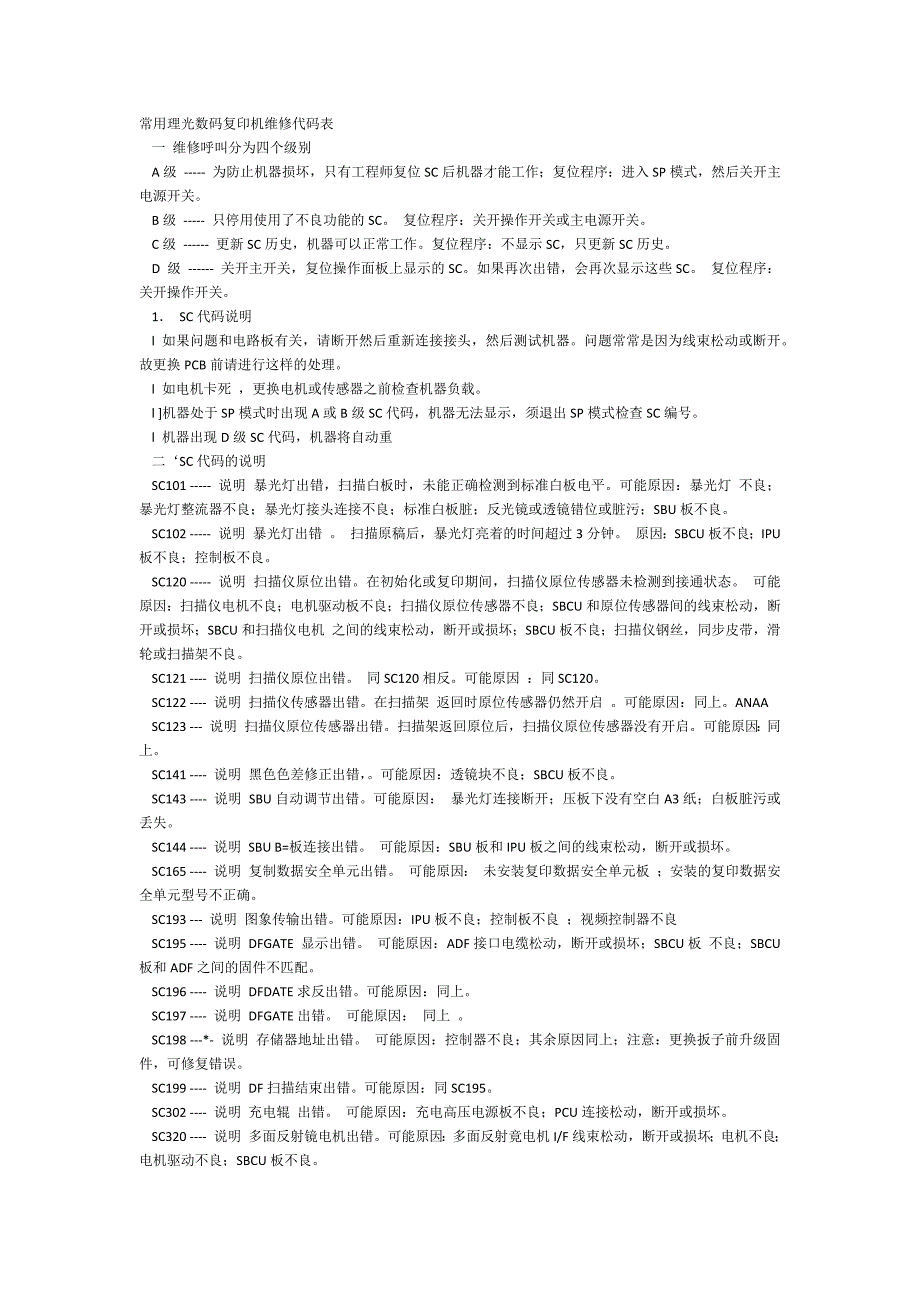

常用理光数码复印机维修代码表一 维修呼叫分为四个级别A 级 ----- 为防止机器损坏，只有工程师复位 SC 后机器才能工作；复位程序：进入 SP 模式，然后关开主电源开关B 级 ----- 只停用使用了不良功能的 SC 复位程序：关开操作开关或主电源开关C 级 ------ 更新 SC 历史，机器可以正常工作复位程序：不显示 SC，只更新 SC 历史D 级 ------ 关开主开关，复位操作面板上显示的 SC如果再次出错，会再次显示这些 SC 复位程序：关开操作开关1． SC 代码说明l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器问题常常是因为线束松动或断开故更换 PCB 前请进行这样的处理l 如电机卡死 ，更换电机或传感器之前检查机器负载l ]机器处于 SP 模式时出现 A 或 B 级 SC 代码，机器无法显示，须退出 SP 模式检查 SC 编号l 机器出现 D 级 SC 代码，机器将自动重二‘SC 代码的说明SC101 ----- 说明 暴光灯出错，扫描白板时，未能正确检测到标准白板电平可能原因：暴光灯 不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU 板不良。
SC102 ----- 说明 暴光灯出错 扫描原稿后，暴光灯亮着的时间超过 3 分钟 原因：SBCU 板不良；IPU 板不良；控制板不良SC120 ----- 说明 扫描仪原位出错在初始化或复印期间，扫描仪原位传感器未检测到接通状态 可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU 和原位传感器间的线束松动，断开或损坏；SBCU 和扫描仪电机 之间的线束松动，断开或损坏；SBCU 板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良SC121 ---- 说明 扫描仪原位出错 同 SC120 相反可能原因 ：同 SC120SC122 ---- 说明 扫描仪传感器出错在扫描架 返回时原位传感器仍然开启 可能原因：同上ANAASC123 --- 说明 扫描仪原位传感器出错扫描架返回原位后，扫描仪原位传感器没有开启可能原因：同上SC141 ---- 说明 黑色色差修正出错， 可能原因：透镜块不良；SBCU 板不良SC143 ---- 说明 SBU 自动调节出错可能原因： 暴光灯连接断开；压板下没有空白 A3 纸；白板脏污或丢失SC144 ---- 说明 SBU B=板连接出错。
可能原因：SBU 板和 IPU 板之间的线束松动，断开或损坏SC165 ---- 说明 复制数据安全单元出错 可能原因： 未安装复印数据安全单元板 ；安装的复印数据安全单元型号不正确SC193 --- 说明 图象传输出错可能原因：IPU 板不良；控制板不良 ；视频控制器不良SC195 ---- 说明 DFGATE 显示出错 可能原因：ADF 接口电缆松动，断开或损坏； SBCU 板 不良；SBCU板和 ADF 之间的固件不匹配SC196 ---- 说明 DFDATE 求反出错可能原因：同上SC197 ---- 说明 DFGATE 出错 可能原因： 同上 SC198 ---*- 说明 存储器地址出错 可能原因：控制器不良；其余原因同上；注意：更换扳子前升级固件，可修复错误SC199 ---- 说明 DF 扫描结束出错可能原因：同 SC195SC302 ---- 说明 充电辊 出错 可能原因：充电高压电源板不良；PCU 连接松动，断开或损坏SC320 ---- 说明 多面反射镜电机出错可能原因：多面反射竟电机 I/F 线束松动，断开或损坏；电机不良；电机驱动不良；SBCU 板不良。
SC322 --- 说明：激光同步出错 可能原因：激光同步检测板和 SBCU 板之间连接不好；激光同步板移位；激光检测板不良；SBCU 板不良；LD 单元不良SC323 --- 说明：LD 驱动电流过大LD 单元不良；LD 单元和 SBCU 板连接不良；LD 单元不良SC350 --- 说明： ID 传感器校正---- 出错 1打印期间校正 ID 传感器图形时，出现下面状况中的一种：（1）VSP》2.5V （2 ） VSG《2.5V （3） VSP=0 （4）VSG=0 ID 传感器不良或藏污；ID 传感器线束断开或接头损坏；扫描系统或图象创建系统故障；高压电源板（高压包）不良SC351 --- 说明：ID 传感器校正 --- 出错 2. 打印期间校正 ID 传感器图形时，出现下面状况中的一种： （1）VSG=5V （2）PWM=0V （LED 无电流） SC352 --- 说明：ID 传感器校正 ---出错 3 打印 800MS 后，仍未检测到用于 ID 传感器样图边缘检测的2.5V 数值SC353 --- 说明：ID 传感器调节错误 1自动调整 VSG 期间出错： （1）即使 PWM=255，也没有获得 4V VSG 输出；（2）VSG 输出大于 4V，即使 PWM=0。
原因：（1）ID 不良或脏污；（2）ID 线束断开或接头损坏；（3）SBCU 板不良；（4）高压板不良；（5）扫描系统或图象创建系统故障SC3555 --- 说明：ID 传感器出错问题原因请参考 SC350---SC354SC389 --- 说明：TD 出错TD 的输出连续 10 次小于 0.5V 或大于 4.0V可能原因：（1）TD 异常；（2 ）TD 接头损坏SC390 --- 说明：TD 出错 复印时 TD 的输出连续 10 次小于 0.5V 或大于 4.0V可能原因：（1）TD 异常：（2）PCU 连接不良SC391 --- 说明：显影偏压泄漏可能能原因：（1）PCU 偏压端子连接不良；（2）高压电源班 板不良SC392 --- 说明：TD 初始设置出错TD 的输出电压低于调节范围（ 2.0+/-0.21V） 可能原因：（1 ）未撕下 PCU 色粉封条（2 ）ID 不良（3）TD 不良（4）鼓不转或显影滚不转SC 401/402 --- 说明：转印滚漏电错误 1/2检测到转印滚漏电信号，未能在规定时间里检测到转印滚的电流反馈信号可能愿因 ：（1 ）高压电源板安装错误或电源板不良（2）转因滚安装错误或不良（3 ）转印单元安装错误。
SC 411 --- 说明：分离偏压泄漏错误可能原因：（1）高压电源板不良（ 2）放电板不良SC 490 --- 说明：供粉电机漏电错误 供粉电机不良SC500 --- 说明：主电机锁定 可能原因：（1）驱动机构过载（2 ）主电机不良SC501/502/503/504 --- 说明：第一/第四纸盘提升电机故障可能原因（1）纸盘提升传感器不良（2 ）电机不良（3）驱动机构受阻，导致过载SC520 --- 说明：纸盘出错，原因同上SC541 --- 说明：定影热敏电阻开路原因（1 ）热敏电阻安装不当或移位（2 ）热敏电阻断开或不良（3）电源不在额定范围内SC542 --- 说明：定影温度预热出错可能原因：（1）热敏电阻不良或移位（（2）定影灯开路（3 ）恒温器异常SC543/544 --- 说明：定影过热错误 1/2 可能原因：（1）PSU 不良或主板不良（2）定影热敏电阻不良（3）电源电压不稳定SC545 --- 说明：定影过热错误 3 热敏电阻移位SC546 --- 说明：定影温度不稳定热敏电阻不良或连接断开；定影单元安装不当SC547 --- 说明：零 交叉信号检测出错可能原因：（1）PSU 不良（2）SBCU 不良SC590 --- 说明：排气扇电机出错（1）排气扇电机连接不良（2 ）电机驱动过载SC570 --- 说明：零交叉波形信号出错 原因：电源线上有电噪音SC548 --- 说明：定影单元安装错误。
原因（1）定影单元连接不良（2 ）没有安装定影单元SC611 --- 说明：SBCU 和 ADF 之间的通讯中断原因（1 ）连接两者的串行线路不稳（2 ）连接两者的线路损坏SC612 --- 说明：SBCU 和 ADF 之间的通讯命令出错原因：（1）升级固件（ 2）SBCU 不良SC620/621 --- 说明：SBCU 和最终加工器之间的通讯超时错误 1/2可能原因：（1）连接 SBCU 和最终加工器的串行线不稳定（2）外部噪音SC650 --- 说明：SBCU 和双面器之间的通讯超时 可能原因：（ 1）连接 SBCU 和双面器的串行线不稳定（2）外部噪音（3 ）双面主板不良（4 ）SBCU 不良SC669 --- 说明：EEPROM 通讯出错机器 3 次都未能从 SBCU 上的 EEPROM 的读/ 写数据中检测到匹配数据原因：（1）EEPROM 不良或安装不当（2）更换 SBCUSC670 --- 说明：引擎应答出错，机器通电后，30 秒内没有受到引擎的应答原因：（1）SBCU 安装不当或不良（2）控制器不良SC672 --- 说明：启动时，控制器到操作面板的通讯出错原因：（1）控制器停止运行或不良（2 ）操作面板接头松动或不良SC720 --- 说明：最终加工器电机出错。
原因（1）电机接头松动，断开或不良（2 ）电机不良SC721 --- 说明：下传送电机出错---1000 张最终加工器 B408SC722 --- 说明：最终加工器齐纸电机出错----1000 张最终加工器 B408原因 ：（1）齐纸机原位传感器不良（2）电机不良SC724 --- 说明：最终加工器装订锤电机出错----1000 张最终夹攻器 B408原因：（1）装订针卡住（2 ）装订纸太多，导致装订器过载（3）装订锤电机不良SC725 ---- 说明：最终加工器纸堆输出电机出错B408 原因：（1）纸堆输出原位传感器不良（2）电机不良SC726 --- 说明：最终加工器提升电机出错可能原因：（1）提升电机不良（2 ）纸堆高度传感器不良SC727 --- 说明：最终加工器装订吹锤电机出错---500 张最终加工器 B442.可能原因：同 724SC728 --- 说明：最终加工器出纸电机/纸堆高度出错SC730 --- 说明：最终加工器装订电机出错-----1000 张最终加工器 B408 可能原因：（1）装订机电机不良（2）装订机原位传感器不良（3 ）装订电机连接不好SC731 --- 说明：最终加工器电机出错可能原因：（ 1）1000 张最终加工器 出纸导板电机不良；出纸导板原位传感器不良；出纸导板打开传感器不良（2）500 张最终加工器 接纸盘电机不良；纸盘上限传感器不良SC732 --- 说明：最终加工器转换电机出错---1000 张纸最终加工器。
可能原因：（1 ）转换电机不良（2）活动纸盘原位传感器不良SC770 --- 说明：活动纸盘转换电机出错可能原因（1）转换传感器不良（2 ）转换电机不良SC791 --- 说明：桥接装置通讯出错机器无法和装有侨界单元的最终加工器通讯SC792 --- 说明：最终加工器连接出错连接不良SC800 /804--- 说明：视频输出未结束，启动出错可能原因：控制器不良SC818--- 说明：监视器出错，可能原因：同上SC819 --- 说明：核心异常结束错误可能原因：（1）HDD 出错（ 2）软件应用程序出错（3）RAM 不足SC820 --- 说明：自诊断出错：CPU 可能原因：（1）控制器不良（2）软件不良SC821 --- 说明：自诊断出错：ASIC 可能原因：控制器不良SC822 --- 说明：自诊断出错：HDD 可能原因：HDD 不良；控制器不良SC823 --- 说明：自诊断出错：NIC 可能原因：控制器不良SC824 --- 说明：自诊断出错：NVRAM 可能原因：（1）更换 NVRAM（2 ）更换控制器SC8。
