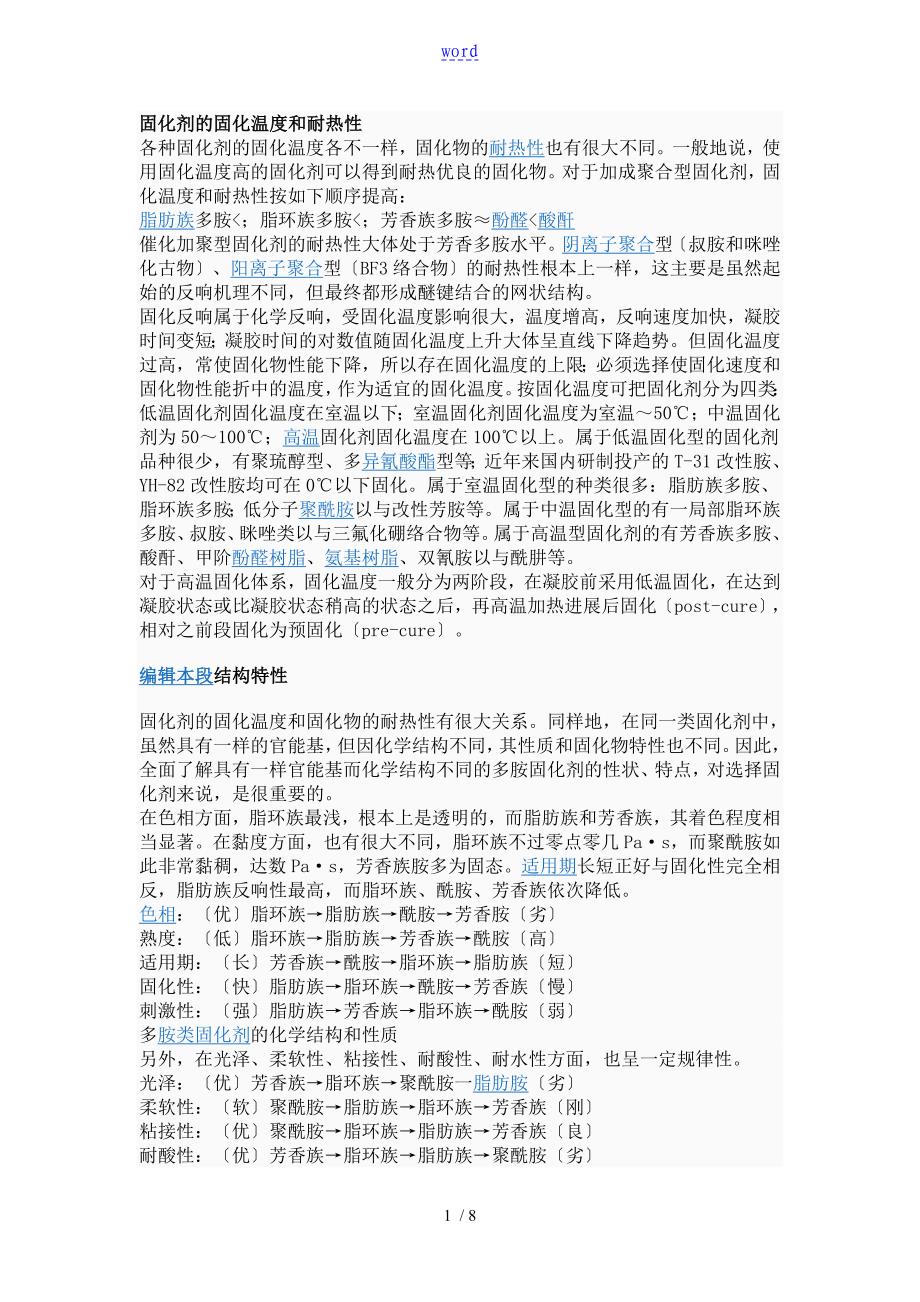

word固化剂的固化温度和耐热性各种固化剂的固化温度各不一样，固化物的耐热性也有很大不同一般地说，使用固化温度高的固化剂可以得到耐热优良的固化物对于加成聚合型固化剂，固化温度和耐热性按如下顺序提高：脂肪族多胺<；脂环族多胺<；芳香族多胺≈酚醛<酸酐催化加聚型固化剂的耐热性大体处于芳香多胺水平阴离子聚合型〔叔胺和咪唑化古物〕、阳离子聚合型〔BF3络合物〕的耐热性根本上一样，这主要是虽然起始的反响机理不同，但最终都形成醚键结合的网状结构固化反响属于化学反响，受固化温度影响很大，温度增高，反响速度加快，凝胶时间变短；凝胶时间的对数值随固化温度上升大体呈直线下降趋势但固化温度过高，常使固化物性能下降，所以存在固化温度的上限；必须选择使固化速度和固化物性能折中的温度，作为适宜的固化温度按固化温度可把固化剂分为四类：低温固化剂固化温度在室温以下；室温固化剂固化温度为室温～50℃；中温固化剂为50～100℃；高温固化剂固化温度在100℃以上属于低温固化型的固化剂品种很少，有聚琉醇型、多异氰酸酯型等；近年来国内研制投产的T-31改性胺、YH-82改性胺均可在0℃以下固化属于室温固化型的种类很多：脂肪族多胺、脂环族多胺；低分子聚酰胺以与改性芳胺等。
属于中温固化型的有一局部脂环族多胺、叔胺、眯唑类以与三氟化硼络合物等属于高温型固化剂的有芳香族多胺、酸酐、甲阶酚醛树脂、氨基树脂、双氰胺以与酰肼等对于高温固化体系，固化温度一般分为两阶段，在凝胶前采用低温固化，在达到凝胶状态或比凝胶状态稍高的状态之后，再高温加热进展后固化〔post-cure〕，相对之前段固化为预固化〔pre-cure〕编辑本段结构特性固化剂的固化温度和固化物的耐热性有很大关系同样地，在同一类固化剂中，虽然具有一样的官能基，但因化学结构不同，其性质和固化物特性也不同因此，全面了解具有一样官能基而化学结构不同的多胺固化剂的性状、特点，对选择固化剂来说，是很重要的在色相方面，脂环族最浅，根本上是透明的，而脂肪族和芳香族，其着色程度相当显著在黏度方面，也有很大不同，脂环族不过零点零几Pa·s，而聚酰胺如此非常黏稠，达数Pa·s，芳香族胺多为固态适用期长短正好与固化性完全相反，脂肪族反响性最高，而脂环族、酰胺、芳香族依次降低色相：〔优〕脂环族→脂肪族→酰胺→芳香胺〔劣〕熟度：〔低〕脂环族→脂肪族→芳香族→酰胺〔高〕适用期：〔长〕芳香族→酰胺→脂环族→脂肪族〔短〕固化性：〔快〕脂肪族→脂环族→酰胺→芳香族〔慢〕刺激性：〔强〕脂肪族→芳香族→脂环族→酰胺〔弱〕多胺类固化剂的化学结构和性质另外，在光泽、柔软性、粘接性、耐酸性、耐水性方面，也呈一定规律性。
光泽：〔优〕芳香族→脂环族→聚酰胺一脂肪胺〔劣〕柔软性：〔软〕聚酰胺→脂肪族→脂环族→芳香族〔刚〕粘接性：〔优〕聚酰胺→脂环族→脂肪族→芳香族〔良〕耐酸性：〔优〕芳香族→脂环族→脂肪族→聚酰胺〔劣〕耐水性：〔优〕聚酰胺→脂肪胺→脂环胺→芳香胺〔良〕多胺类固化剂的化学结构和与双酚A树脂固化物的性质对光泽来说，芳香族最好，脂肪族最差此性质受固化温度的影响，随温度升高，光泽变好至于柔软性，官能基间距离长的聚酰胺更优良一些，而交联密度高的芳香胺如此差耐热性与柔软性正好相反，而粘接性如此与柔软性一致耐药品性〔耐酸性〕受化学结构影响，芳香族比拟优良，脂肪胺和聚酰胺如此易受化学药品腐蚀耐水性受官能基质量浓度的支配，官能基质量浓度低、疏水度高的聚酰胺类更耐水，而官能基质量浓度高的芳香族如此差一些编辑本段分类按用途分类固化剂按用途可分为常温固化剂和加热固化剂环氧树脂高温固化时一般性能优良，但是在土木建筑中使用的涂料和粘接剂等由于加热困难，需要常温固化；所以大都使用脂肪胺、脂环映以与聚酰胺等，尤其是冬季使用的涂料和粘接剂不得不与多异氰酸酯并用，或使用具有恶臭气味的聚琉醇类至于中温固化剂和高温固化剂，如此要以被着体的耐热性以与固化物的耐热性、粘接性和耐药品性等为基准来选择。
选择重点为多胺和酸酐由于酸酐固化物具有优良的电性能，所以广泛用于电子、电器方面脂肪族多胺固化物粘接性以与耐碱、耐水性均优良芳香族多胺在耐药品性方面也是优良的由于氨基的氮元素与金属形成氢键，因而具有优良的防锈效果胺质量浓度愈高，防锈效果愈好酸酐固化剂和环氧树脂形成酯键，对有机酸和无机酸显示了高的抵抗力，电性能一般也超过了多胺按化学成分分类不同X围的产品具有不同的性能；反响活性高，室温或低温下可以快速固化；对湿度相对不敏感具有一定的颜色稳定性；良好的耐化学腐蚀性，尤其是耐溶剂；用于热固化时，具有良好的高温表现；很好的耐化学腐蚀性并具有良好的电性能和机械性能乙烯基三胺 DETA氨乙基哌嗪AE潮湿条件下进展低温下固化；良好的薄膜性能〔如，外表光泽优异〕；能够防止胺的喷霜与水斑现象；良好的颜色稳定性；具有很好的粘接性能和耐化学腐蚀性能；固化时间与贮放时间可选X围较宽；用于热固化时，具有良好的高温表现；很好的耐化学腐蚀性并具有良好的电性能和机械性能二氨基环己烷DACH异佛尔酮二胺IPDA亚甲基双环己烷胺 4,4'-PACM乙二胺EDAH2NCH2CH2NH2分子量60 ，活泼氢当量15 ，无色液体， 每100份标准树脂用6-8份。
性能：有毒、有刺激臭味，挥发性大、粘度低、可室温快速固化用于粘接、浇注、涂料该类胺随分子量增大，粘度增加，挥发性减小，毒性减小，性能提高但它们放热量大、适用期短一般而言它们分子量越大受配合量影响越小长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意二乙烯三胺 DETAH2NC2H4NHC2H4NH2 ，分子量103 ，活泼氢当量20.6 ，无色液体，每100份标准树脂用8-11份固化：20℃2小时+100℃30分钟或20℃4天性能：适用期50克25℃45分钟，热变形温度95-124℃，抗弯强度1000-1160kg/cm2，抗压强度1120kg/cm2，抗拉强度780kg/cm2，伸长率5.5%，冲击强度0.4尺-磅/寸洛氏硬度99-108介电常数(50赫、23℃〕4.1 功率因数〔50赫、23℃〕0.009 体积电阻2x1016 Ω-cm 常温固化、毒性大、放热量大、适用期短三乙烯四胺TETA H2NC2H4NHC2H4NHC2H4NH2 ，分子量146 ，活泼氢当量24.3 ，无色粘稠液体， 每100份标准树脂用10-13份固化：20℃2小时+100℃30分钟或20℃7天。
性能：适用期50克25℃45分钟，热变形温度98-124℃，抗弯强度950-1200kg/cm2，抗压强度1100kg/cm2，抗拉强度780kg/cm2，伸长率4.4%，冲击强度0.4尺-磅/寸， 洛氏硬度99-106常温固化、毒性比二乙烯三胺稍低、放热量大、适用期短 四乙烯五胺 TEPAH2NC2H4〔NHC2H4)3NH2 ，分子量189 ，活泼氢当量27 ，棕色液体， 每100份标准树脂用11-15份性能同上多乙烯多胺PEPAH2NC2H4〔NHC2H4)nNH2 ，浅黄色液体， 每100份标准树脂用14-15份性能：毒性较小，挥发性低、适用期较长、价廉二丙烯三胺DPTAH2N〔CH2)3 NH〔CH2)3NH2 ，分子量131 ，活泼氢当量26 ，浅黄色液体， 每100份标准树脂用12-15份性能 同TETA二甲胺基丙胺DMAPA〔CH3)2N 〔CH2)3NH2 ，低粘度透明液体， 每100份标准树脂用4-7份毒性较大，具有固化和催化两个反响，粘附性能良好，柔性也好，适用期长二乙胺基丙胺 DEAPA〔C2H5)2N 〔CH2)3NH2 分子量130 活泼氢当量65 低粘度透明液体 每100份标准树脂用4-8份。
固化：60-70℃4小时性能：适用期50克25℃4小时，热变形温78-94℃，抗压强度920-1050kg/cm2，抗拉强度480-640kg/cm2，冲击强度 0.2尺-磅/寸， 洛氏硬度90-98介电常数〔50赫、23℃〕3.75， 功率因数〔50赫、23℃〕0.007中温固化、低温性能好三甲基六亚甲基二胺TMD〔 H2N〕2〔C6H9〕〔CH3)3无色液体， 冷固化，适用期长，毒性小每100份标准树脂用21份固化：80℃1小时+150℃2小时性能：适用期400克25℃50分钟或50℃10分钟，马丁耐热92℃，抗弯强度1150kg/cm2，冲击强度 20Kg-cm/cm2 tg δ 0.0009(23℃，100C/S〕外表电阻5.4x1011Ω〔300V〕体积电阻9x1015Ω.cm(300V〕中温固化、低温性能好二已基三胺H2N〔CH2)6 NH〔CH2)6NH2已二胺改性物 AMINE248分子式不详， 透明液体， 粘度25℃1000-3000cps ，每100份标准树脂用4-8份常温-100℃固化毒性较小、柔性好已二胺加合物CH-2、L2505 ，分子式不详， 胺值160-210， 低粘度透明液体， 每100份标准树脂用65份。
CH3 胺值400-500 ，低粘度透明液体， 每100份标准树脂用60份已二胺 HDAH2N〔CH2)6NH2， 分子量116 ，活泼氢当量29 ，无色片状结晶， 熔点42℃ ，每100份标准树脂用12-15份毒性大，能常温固化但不好适用期较短三甲基已二胺分子量158 ，每100份标准树脂用20-25份固化：20℃2小时+100℃30分钟或20℃7天性能：适用期50克25℃45分钟，热变形温度105℃，抗弯强度1150kg/cm2，抗拉强度650kg/cm2，伸长率4.4%，冲击强度 0.4尺-磅/寸介电常数〔50赫、23℃〕4.0 功率因数〔50赫、23℃〕0.001 体积电阻9x1015 Ω-cm二乙胺 DEAHN〔C2H5)2， 分子量73， 活泼氢当量73 ，无色液体， 每100份标准树脂用12份具有固化和催化两个反响聚醚二胺H2N〔CH2)nO〔CH2CH2O〕mNH2间苯二胺m-PDA MPD〔NH2)2C6H4 ，分子量107 ，活泼氢当量26.7 ，白色结晶〔黑色固体？〕， 熔点62℃ ，每100份标准树脂用14-16份固化60℃2小时 +150℃2小时适用期500克50℃2.5小时， 热变形温度150℃ ，抗弯强度1050kg/cm2，抗压强度710kg/cm2，抗拉强度540kg/cm2，伸长率3.0%，冲击强度 0.2-0.3尺-磅/寸， 洛氏硬度108。
介电常数〔50赫23℃〕3.3 ，功率因数〔50赫23℃〕0.007 ，耐热、耐腐蚀性优，电性能好，毒性小因是固体，使用不方便，与树脂加热混合时需注意防止凝胶间苯二甲胺MXDA〔NH2CH2)C6H4 ，分子量135 ，活泼氢当量33.2 ，无色液体， 每100份标准树脂用16-18份固化常温24小时+70℃ 1小时或常温4天适用期100克25℃50分钟， 热变形温度130-150℃ ，抗弯强度1200kg/cm2，抗压强度1030kg/cm2，抗拉强度720kg/cm2，伸长率6.7%，介电常数〔50赫23℃〕4.0 ，功率因数〔50赫23℃〕0.005， 体积电阻大於2x1016Ω.cm ，可常温固化 耐热、耐腐蚀性优，电性能好，毒性小固化温度低、粘度低、毒性小，适用期长、耐溶剂性好它易吸收空气中的二氧化碳是造成制品气泡的原因二氨基二苯基甲烷DDM HT-972 DEH-50[〔NH2〕〔CH3)C6H4 ]2CH2 ，分子量196 ，活泼氢当量49 ，。
