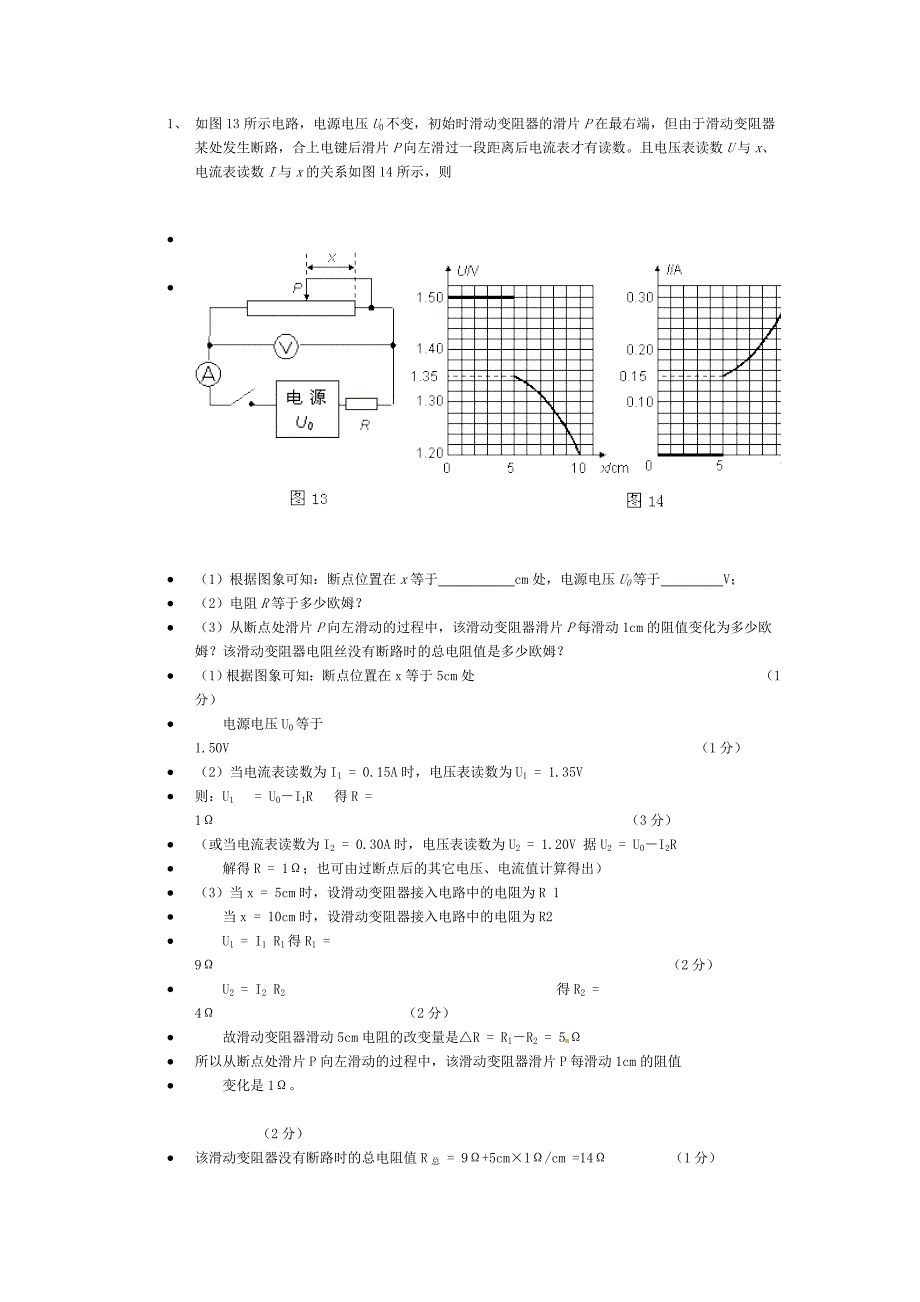

1、 如图13所示电路，电源电压U0不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后滑片P向左滑过一段距离后电流表才有读数且电压表读数U与x、电流表读数I与x的关系如图14所示，则· · · （1）根据图象可知：断点位置在x等于 cm处，电源电压U0等于 V；· （2）电阻R等于多少欧姆？· （3）从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P每滑动1cm的阻值变化为多少欧姆？该滑动变阻器电阻丝没有断路时的总电阻值是多少欧姆？· （1）根据图象可知：断点位置在x等于5cm处 （1分）· 电源电压U0等于1.50V （1分）· （2）当电流表读数为I1 = 0.15A时，电压表读数为U1 = 1.35V· 则：U1 = U0－I1R 得R = 1Ω （3分）· （或当电流表读数为I2 = 0.30A时，电压表读数为U2 = 1.20V 据U2 = U0－I2R· 解得R = 1Ω；也可由过断点后的其它电压、电流值计算得出）· （3）当x = 5cm时，设滑动变阻器接入电路中的电阻为R 1· 当x = 10cm时，设滑动变阻器接入电路中的电阻为R2· U1 = I1 R1得R1 = 9Ω （2分）· U2 = I2 R2 得R2 = 4Ω （2分）· 故滑动变阻器滑动5cm电阻的改变量是△R = R1－R2 = 5Ω· 所以从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P每滑动1cm的阻值· 变化是1Ω。
（2分）· 该滑动变阻器没有断路时的总电阻值R总 = 9Ω+5cm×1Ω/cm =14Ω （1分）· 2、半导体的导电能力介于导体和绝缘体之间，其电阻受温度影响较大，如图甲所示是某种半导体材料的电阻随温度变化的关系图象根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图乙所示的电路，用来测量某一环境的温度，已知定值电阻R0＝10Ω，电源电压保持不变1）当环境温度为20℃时，电流表的示数为0.2A，电源电压是多少？（2）电流表的示数为0.4A时，当时的环境温度是多少？· 3、在如图所示的电路中，电源电压U=8V,且保持不变，R1=10Ω ，R2=40Ω .试问：（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？· 如图所示，闭合开关S，滑动变阻器取四个不同阻值时，可以得出电流表和电压表的四组对应的值这四组对应的值在图乙的U-I坐标中分别用a、b、c、D四个点表示（坐标原点表示的电压值和电流值均为零）。
由这四个点作出的U-I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴（I轴）于F点，若电源电压为U0，定值电阻的阻值为R0，据此分析：（1）E点表示的电流表、电压表的示数为为多少？此时电路处于什么状态？（2）F点表示的电压表、电流表的示数各是多少？此时电路处于什么状态？· 点拨：由电路图可知，滑动变阻器与R0串联，V表测量的是滑动变阻器两端的电压，由图乙坐标可知，在E点对应的物理含义：此时电路中电流为零，电压表读数是UE电路只有处于断路时，电路中的电流才为零，所以此时电路中的开关S是断开的，V表测得电压UE就是电源电压UE=U0在F点，对应的物理含义：电流为Ir，电压表读数为零在电路中只有滑动变阻器的电阻为零时，电压表示数才为零所以此时电路是通路，电路中只有R0，电流全解：（1）E点表示电流表示数为零、电压表示数为U0，电路处于断路 （2）F点表示电流表示数为，电压表示数为零，电路处于通路，滑动变阻器滑片在最左端回味：用坐标图象直观表示物理量之间的数量关系，是非常重要的研究方法对图象的理解要与实际过程结合，要注意理解图象是如何得到的，注意一些特殊点（如E点、F点）对应的状态· 实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻r两个物理量来描述它。
实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：在图乙中R1＝14 Ω，R2＝9 Ω当只闭合S1时，电流表读数I1＝0.2 A；当只闭合S2时，电流表读数I2＝0.3 A，把电源按图甲中的等效方法处理求电源的电压U和电阻r 纠错[永久链接] 题型：计算题 知识点：欧姆定律单元测试解：由题意可得：U＝I1(R1＋r)＝I2(R2＋r)代入数据可得：0．2 A×(14 Ω＋r)＝0.3 A×(9 Ω＋r)解得：r＝1 Ω将r＝1 Ω代入U＝I2(R2＋r)可得U＝3 VX k B 1 . c o m点拨：电源电阻为r，由题意可知，当S1闭合时，电阻R1与r串联，电源电压U＝I1(R1＋r)；当S2闭合时，电阻R2与r串联，电源电压U＝I2(R2＋r)，由于电源电压不变，所以I1(R1＋r)＝I2(R2＋r)，列方程可解得此题· 实际的电源都有一定的电阻,如干电池,我们需要用它的电压U和电阻r两个物理量来描述它,实际计算过程中,可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：在图乙中R1＝14W，R2＝8W。
当只闭合S1时，电流表读数Ｉ1＝0.3A；当只闭合S2时，电流表读数Ｉ2=0.5A,把电源按甲中的等效方法处理.求电源的电压U和 电阻r. 纠错[永久链接] 题型：计算题 知识点：欧姆定律单元测试解：当只闭合S1时 U=I1(R1+r) ………………2分 当只闭合S2时，U=I2(R2+r) ………………2分即 U=0.3A×(14Ω+r) ………………1分U=0.5A×(8Ω+r) ………………1分解得 U= 4.5V , r=1Ω …………1分。
