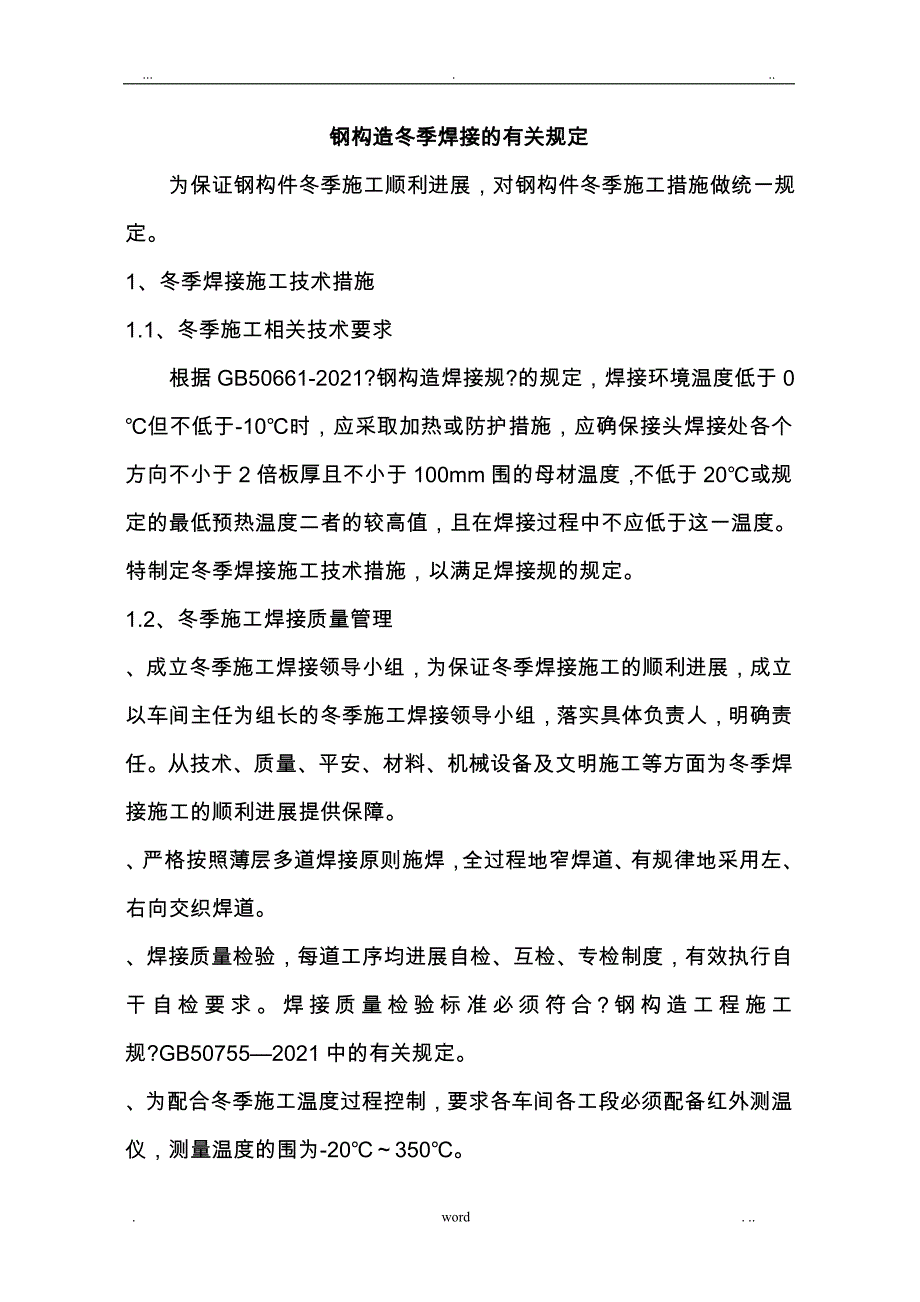

钢构造冬季焊接的有关规定 为保证钢构件冬季施工顺利进展，对钢构件冬季施工措施做统一规定1、冬季焊接施工技术措施1.1、冬季施工相关技术要求 根据GB50661-2021?钢构造焊接规?的规定，焊接环境温度低于0℃但不低于-10℃时，应采取加热或防护措施，应确保接头焊接处各个方向不小于2倍板厚且不小于100mm围的母材温度，不低于20℃或规定的最低预热温度二者的较高值，且在焊接过程中不应低于这一温度特制定冬季焊接施工技术措施，以满足焊接规的规定1.2、冬季施工焊接质量管理、成立冬季施工焊接领导小组，为保证冬季焊接施工的顺利进展，成立以车间主任为组长的冬季施工焊接领导小组，落实具体负责人，明确责任从技术、质量、平安、材料、机械设备及文明施工等方面为冬季焊接施工的顺利进展提供保障严格按照薄层多道焊接原则施焊，全过程地窄焊道、有规律地采用左、右向交织焊道焊接质量检验，每道工序均进展自检、互检、专检制度，有效执行自干自检要求焊接质量检验标准必须符合?钢构造工程施工规?GB50755—2021中的有关规定为配合冬季施工温度过程控制，要求各车间各工段必须配备红外测温仪，测量温度的围为-20℃～350℃。
1.3冬季施工技术措施、焊接材料的储存、使用实行专人保管，储存在通风枯燥的地方，制止油污污染，采取垫高等防潮措施低于0℃时应采取加热、防护措施，确保焊接接头和焊接外表各方向或等于2倍钢板厚度且不小于100mm围的母材温度不低于20℃，预热温度应在焊件反面测量温度低于-10℃时，必须进展相应焊接环境下的工艺评定试验，并应在评定合格后再进展焊接当温度低于-10℃时，经评定合格后焊接焊缝，在焊后用石棉布将焊缝紧裹，并在重新开焊之前将焊缝100mm周围进展预热处理施焊过程中，不可防止地会由于剔除焊瘤、去除焊接渣膜飞溅、更换焊材与焊接辅材、施工器具调整、焊接防护物品更迭、作业者生理要求，以及使用碳弧气刨等因素使得层间温度不能保持稳定，由此产生的裂纹质量事故有例可循产生质量事故的主要原因是屡次发生从高温到低温这一变化过程在室外温度低于-10℃时这一现象必须予以高度重视，要求细致的预备施工机具、材料，考虑作业环境及焊接人员的身体状况，减少一切不必要的焊接时间的非焊接作业时间，随时利用红外测温仪观察层间温度，如发现低于规定的温度，立即采用加热烤枪对构件进展再加热，始终保持100℃的层间温度1.4、焊接预热和道间温度控制、常用钢材采用中等热输入焊接时，最低预热温度宜符合下表要求：常用钢材最低预热温度要求〔℃〕钢材类别接头最厚部件的板厚t〔mm〕t≤2020﹤t≤4040﹤t≤6060﹤t≤80t﹥80Q235————405080Q345——206080100Q390 Q420206080100120Q4602080100120150注： “——〞表示焊接环境在0℃以上时，可不采取预热措施，但低于0℃时需要进展预热。
电渣焊在环境温度为0℃以上施焊时可不进展预热，当环境温度在0℃以下或板厚大于40mm时，宜对引弧区域的母材预热且预热温度不应低于50℃焊接过程中，最低道间温度不应低于预热温度，最大道间温度不宜超过230℃预热的加热区域应在焊缝坡口两侧，宽度应大于焊件施焊处板厚的1.5倍，且不应小于100mm；预热温度宜在焊件受热面的反面测量，测量点应在离电弧经过前的焊接点各方向不小于75mm处，当采用火焰加热预热时正面测量温度应在火焰离开后进展对于40mm以上的厚板或环境温度低于零度时，填充层焊接和面层焊接完毕，在自检外观质量符合要求后，立即实施焊后后热过程这一过程的实施，不仅能使逐渐降下来的接头温度再上升，而且能够起到将焊接区域热不均匀现象降低到最低程度的重要作用1.5、冬季焊材烘干要求、焊材贮存、领取焊接材料贮存场所应枯燥、通风良好，应由专人保管、烘干、发放和回收，并应有详细记录焊剂的烘干要求 使用前应按照制造厂家推荐的温度进展烘焙，已受潮或结块的焊剂严禁使用，常用焊剂烘干温度如下表：常用焊剂烘干温度及保持时间类别牌号温度(℃)时间(h)熔炼焊剂HJ43l2502HJ350，HJ260300 ～ 4002HJ250300～3502烧结焊剂SJl0l300～3502SJ301 用于焊接Q390、Q460以上钢材的焊剂，烘干后在大气中放置时间不应超过4h。
焊条的保存、烘干要求.1、酸性焊条保存时应有防潮措施，受潮的焊条使用前应在100℃～150℃围烘焙1h～2h；.2、低氢型焊条使用前在300℃～430℃围烘焙1h～2h，或按厂家提供的焊条使用说明书进展烘干焊条放入时烘箱的温度不应超过规定最高烘焙温度的一半，烘焙时间以烘箱到达规定最高烘焙温度后开场计算3、 低氢型焊条烘干后应放置于温度不低于120℃的保温箱中存放、待用；使用时应置于保温筒中，随用随取4、 焊条烘干后在大气中存放时间不应超过4h，用于焊接Q390、Q460以上钢材的焊条，烘干后在大气中放置时间不应超过2h重新烘干次数不应超过1次焊丝、熔嘴及瓷环烘干要求.1、 焊丝和电渣焊的熔化或非熔化导管外表以及栓钉焊接端面应无油污、锈蚀2、栓钉焊瓷环保存时应有防潮措施，受潮的焊接瓷环使用前应在120℃～150℃围烘焙1h～2h2、钢构造冬季施工涂装措施2.1、冬季施工涂装相关技术要求根据本厂钢构造涂装工艺编号?ZTG/C439-2021?文件，要求涂装应该在5℃以上，38℃以下，相对湿度小于的85％的条件下进展，当构件外表受雨雪影响时不得进展涂装针对涂装工艺要求，为保证产品不受外部环境影响加工进度，制定相关技术措施。
2.2、冬季涂装施工措施、油漆材料的贮存、使用实行专人保管，储存在通风枯燥的地方，采取垫高等防潮措施，在寒冬季节应相应进展适当保温涂料调制应搅拌均匀，防止沉淀，当天使用的涂料应当天配置，配置后应在规定的时间使用完毕，过期后不得再使用无机富锌底漆为两组份底漆，调配时必须严格按重量的比例进展配比，混合后搅拌均匀，且必须熟化45分钟后经过搅拌才能进展涂装施工冬季涂装施工时应避开清晨及黄昏温度较低的时间段施工，涂装取消夜班作业，应在规定环境温度下施工，且每遍油漆间隔时间应比其他季节延长30%当室外温度到达-10℃时，构件喷涂后需进展烘干房烘干处理措施本厂喷漆烘干房采用锅炉加热法使烘干房室提升至合理温度，并配备空气循环系统，加快构件外表的枯燥烘干房配置四台大型运输车和相关防爆灯具及温湿度程控仪，轨道输送车保证了构件正常出入，防爆灯具保证检验人员对漆膜枯燥程度进展判别，温湿度控制仪保证室温度控制人员及时调整烘干房温度〔室温度保证在15℃～26℃之间〕 z。
