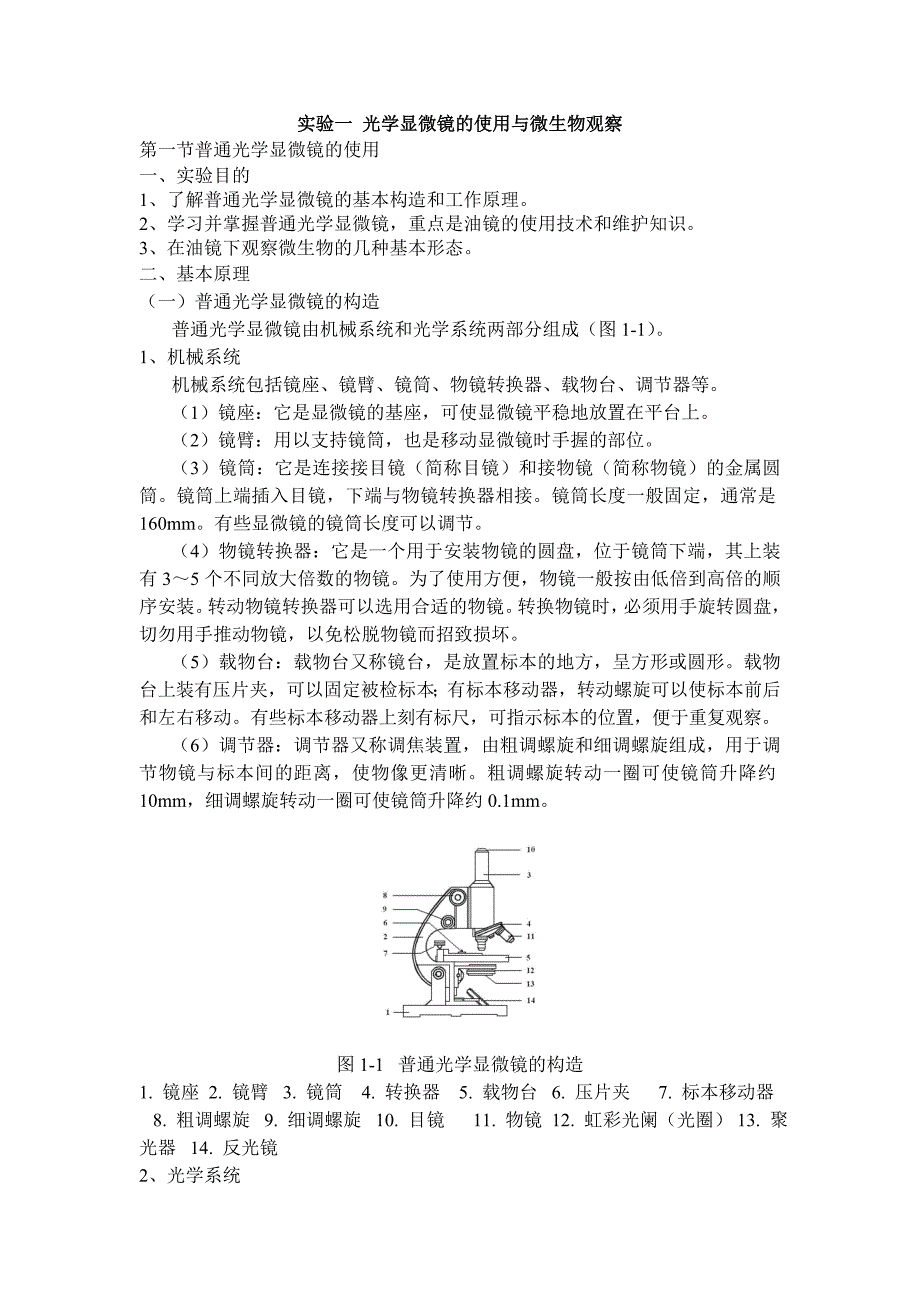

实验一实验一 光学显微镜的使用与微生物观察光学显微镜的使用与微生物观察 第一节 普通光学显微镜的使用 一、实验目的 1、了解普通光学显微镜的基本构造和工作原理 2、学习并掌握普通光学显微镜，重点是油镜的使用技术和维护知识 3、在油镜下观察微生物的几种基本形态 二、基本原理 （一）普通光学显微镜的构造 普通光学显微镜由机械系统和光学系统两部分组成（图 1-1） 1、机械系统 机械系统包括镜座、镜臂、镜筒、物镜转换器、载物台、调节器等 （1）镜座：它是显微镜的基座，可使显微镜平稳地放置在平台上 （2）镜臂：用以支持镜筒，也是移动显微镜时手握的部位 （3）镜筒：它是连接接目镜（简称目镜）和接物镜（简称物镜）的金属圆 筒镜筒上端插入目镜，下端与物镜转换器相接镜筒长度一般固定，通常是 160mm有些显微镜的镜筒长度可以调节 （4）物镜转换器：它是一个用于安装物镜的圆盘，位于镜筒下端，其上装 有 3～5 个不同放大倍数的物镜为了使用方便，物镜一般按由低倍到高倍的顺 序安装转动物镜转换器可以选用合适的物镜转换物镜时，必须用手旋转圆 盘，切勿用手推动物镜，以免松脱物镜而招致损坏 （5）载物台：载物台又称镜台，是放置标本的地方，呈方形或圆形。
载物 台上装有压片夹，可以固定被检标本；有标本移动器，转动螺旋可以使标本前 后和左右移动有些标本移动器上刻有标尺，可指示标本的位置，便于重复观 察 （6）调节器：调节器又称调焦装置，由粗调螺旋和细调螺旋组成，用于调 节物镜与标本间的距离，使物像更清晰粗调螺旋转动一圈可使镜筒升降约 10mm，细调螺旋转动一圈可使镜筒升降约 0.1mm图 1-1 普通光学显微镜的构造 1. 镜座 2. 镜臂 3. 镜筒 4. 转换器 5. 载物台 6. 压片夹 7. 标本移动器8. 粗调螺旋 9. 细调螺旋 10. 目镜 11. 物镜 12. 虹彩光阑（光圈） 13. 聚光器 14. 反光镜2、光学系统 光学系统包括目镜、物镜、聚光器、反光镜等 （1）目镜：它的功能是把物镜放大的物像再次放大目镜一般由两块透镜 组成上面一块称接目透镜，下面一块称场镜在两块透镜之间或在场镜下方 有一光阑由于光阑的大小决定着视野的大小，故它又称为视野光阑标本成 像于光阑限定的范围之内，在光阑上粘一小段细发可用作指针，指示视野中标 本的位置在进行显微测量时，目镜测微尺被安装在视野光阑上。
目镜上刻有 5×、10×、15×、20×等放大倍数可按需选用 （2）物镜：它的功能是把标本放大，产生物像物镜可分为低倍镜（4 或 10×） 、中倍镜（20×） 、高倍镜（40～60×）和油镜（100×） 一般油镜上刻有 “OI”（oil immersion）或 HI（homogeneous immersion）字样，有时刻有一圈红 线或黑线，以示区别物镜上通常标有放大倍数、数值孔径（numerical aperture，简写为 NA） 、工作距离（物镜下端至盖玻片间的距离，mm）及盖玻 片厚度等参数（图 1-2） 以油镜为例，100/1.25 分别表示放大倍数为 100 倍， NA 为 1.25；160/0.17 分别表示镜筒长度 160mm，盖玻片厚度等于或小于 0.17mm图 1-2 XSP-I6 型显微镜物镜的主要参数（3）聚光器：聚光器又称聚光镜，它的功能是把平行的光线聚焦于标本上， 增强照明度聚光器安装在镜台下，可上下移动使用低倍物镜（简称低倍镜） 时应降低聚光器，使用油镜时则应升高聚光器聚光器上附有虹彩光阑（俗称 光圈） ，通过调整光阑孔径的大小，可以调节进入物镜光线的强弱（物镜焦距、 工作距离与光圈孔径之间的关系见图1-3） 。
在观察透明标本时，光圈宜调得相 对小一些，这样虽会降低分辨力，但可增强反差，便于看清标本图 1-3 物镜焦距、工作距离与光圈孔径之间的关系（4）反光镜：它是普通光学显微镜的取光设备，其功能是采集光线，并将 光线射向聚光器反光镜安装在聚光器下方的镜座上，可以在水平与垂直两个 方向上任意旋转反光镜的一面是凹面镜，另一面是平面镜一般情况下选用 平面镜，光量不足时可换用凹面镜二）普通光学显微镜的性能1、数值孔径数值孔径（NA）又称开口率，是指介质折射率与镜口角 1/2 正弦的乘积， 可用式 1-1 表示2sinnNA （1-1） 式中，n 为物镜与标本之间介质的折射率，为镜口角（通过标本的光线延 伸到物镜边缘所形成的夹角（图 1-4） 物镜的性能与物镜的数值孔径密切相关，数值孔径越大，物镜的性能越好因为镜口角总是小于 180˚，所以 sin2 的最大值不可能超过 1又因为空气的折射率为 1，所以以空气为介质的数值孔径不可能大于 1，一般为 0.05～0.95 根据式 1-1，要提高数值孔径，一个有效途径就是提高物镜与标本之间介质的折 射率（图 1-5） 使用香柏油（折射率为 1.515）浸没物镜（即油镜）理论上可将 数值孔径提高至 1.5 左右；实际数值孔径值也可达 1.2～1.4。
图 1-4 物镜的镜口角 图 1-5 介质折射率对光线通路 的影响2、分辨率分辨率是指分辨物像细微结构的能力分辨率常用可分辨出的物像两点间 的最小距离（D）来表征（式 1-2） D 值愈小，分辨率愈高22nsinD式中，λ 为光波波长 比较式 1-1 和式 1-2 可知，D 可表示为：A2ND（1-3）根据式 1-3，在物镜数值孔径不变的条件下，D 值的大小与光波波长成正比 要提高物镜的分辨率，可通过两条途径：① 采用短波光源普通光学显微镜所 用的照明光源为可见光，其波长范围为 400～700nm缩短照明光源的波长可以 降低 D 值，提高物镜分辨率②加大物镜数值孔径提高镜口角或提高介质 折射率 n，都能提高物镜分辨率若用可见光作为光源（平均波长为 550 nm） ， 并用数值孔径为 1.25 的油镜来观察标本，能分辨出的两点距离约为 0.22μm 3、放大率 普通光学显微镜利用物镜和目镜两组透镜来放大成像，故又被称为复式显 微镜采用普通光学显微镜观察标本时，标本先被物镜第一次放大，再被目镜 第二次放大（图 1-6） 所谓放大率是指放大物像与原物体的大小之比。
因此， 显微镜的放大率（V）是物镜放大倍数（V1）和目镜放大倍数（V2）的乘积，即：V=V1×V2 （1-4） 如果物镜放大 40 倍，目镜放大 10 倍，则显微镜的放大率是 400 倍常见 物镜（油镜）的最高放大倍数为 100 倍，目镜的最高放大倍数为 15 倍，因此一 般显微镜的最高放大率是 1500 倍图 1-6 普通光学显微镜的成像原理4、焦深（1-2）一般将焦点所处的像面称为焦平面在显微镜下观察标本时，焦平面上的 物像比较清晰，但除了能看见焦平面上的物像外，还能看见焦平面上面和下面 的物像，这两个面之间的距离称为焦深物镜的焦深与数值孔径和放大率成反 比，数值孔径和放大率越大，焦深越小因此，在使用油镜时需要细心调节， 否则物像极易从视野中滑过而不能找到三、实验器材 1、 仪器 显微镜； 2、 材料 ？标本片，香柏油，二甲苯，擦镜纸四、实验程序（一）显微镜（油镜）操作 1、领取并检查显微镜：按学号向实验指导老师领取显微镜，所有实验课均 对号使用从显微镜箱中取出显微镜时，用右手紧握镜臂，左手托住镜座，直 立平移（图 1-7） ，轻轻放置在实验台上（图 1-8） ，检查各部件是否齐全，镜头 是否清洁，有问题及时报告老师。
图 1-7 显微镜的搬动 图 1-8 显微镜的放置 光源：良好的照明是保证显微镜使用效果的重要条件将低倍镜旋转到工 作位置，用粗调螺旋提升镜筒，使镜头距离载物台 10mm 左右，降低聚光镜的位 置，完全打开虹彩光阑，一边看目镜，一边调节反光镜镜面的角度（在正常情 况下，一般用平面反光镜；若自然光线较弱，则可用凹面反光镜） 然后，调节 聚光器的位置（酌予升降） ，直至视野内得到均匀适宜的亮度 3、低倍镜观察：使用低倍镜观察，视野较广，焦深较大，便于搜寻目标， 因此宜从低倍镜开始观察将载玻片标本（涂面朝上）置于载物台中央（图 1- 9） ，用压片夹固定（图 1-10） ，并将标本部位移到正中，转动粗调螺旋（图 1- 11） ，使镜头与标本的距离降到 10mm 左右然后，一边看目镜内的视野，一边 调节粗调螺旋缓慢升高镜头，至视野内出现物像时，改用细调螺旋（图 1-12） ， 继续调节焦距和照明，以获得清晰的物像，并将所需部位移到视野中央，再换 中、高倍镜观察（图 1-13） 图 1-9 将载玻片标本置于载物台中央 图 1-10 用压片夹固定载玻片标本图 1-11 转动粗调螺旋 图 1-12 转动细调螺旋 图 1-13 转换物镜4、中、高倍镜观察：依次用中、高倍镜观察低倍镜下锁定的部位，并随着 物镜放大倍数的增加，逐步提升聚光器增强光线亮度。
找出所需目标，将其移 至视野中央 5、油镜观察：将聚光器提升至最高点，转动转换器，移开高倍镜，使高倍 镜和油镜成“八”字形，在标本中央滴一小滴香柏油，把油镜镜头浸入香柏油 中，微微转动细调螺旋，直至看清物像如果油镜上升至离开油面还未看清物 像，则需重新调节可从侧面注视，小心地转动粗调节器将油镜重新浸在香柏 油中，但不能让油镜压在标本上，更不能用力过猛，击碎玻片，损坏镜头 6、调换标本：观察新标本片时，必须重新从第 3 步开始操作 7、用后复原：观察完毕，转动粗调螺旋提升镜筒，取下载玻片，先用擦镜纸擦 去镜头上的香柏油，然后用擦镜纸蘸取少许二甲苯（香柏油可溶于二甲苯）擦 去镜头上的残留油迹，再用干净的擦镜纸擦去残留的二甲苯，最后用细软的绸 布擦去机械部件上的灰尘和冷凝水降低镜筒，将物镜转成“八”字形置于载 物台上降低聚光器，避免聚光器与物镜相碰使反光镜垂直于镜座，以防受 损将显微镜放回显微镜箱中锁好，并放入指定的显微镜柜内第二节 微生物形态观察一、仪器和材料一、仪器和材料 1、 显微镜、擦镜纸、香柏油或液体石蜡、二甲苯 2、 示范片：大肠杆菌（杆状） 、小球菌（球状） 、硫酸盐还原菌（弧形） 、枯 草芽孢杆菌、放线菌、颤藻、鱼腥藻或念珠藻等。
二、试验内容和操作方法二、试验内容和操作方法 1、严格按照光学显微镜操作方法，依低倍、高倍和油镜的次序观察杆状、球 状、弧状和丝状的细菌示范片，用铅笔分别绘出各种细菌的形态图 2、同法逐个观察放线菌的示范片，分别绘出其形态图 3、同法逐个观察颤藻、鱼腥藻或念珠藻的示范片，分别绘出其形态图问题与思考问题与思考1、使用显微镜的油镜时，为什么必须使用镜头油？ 2、镜检标本时，为什么先用低倍镜观察，而不直接用高倍镜或油镜观察？实验二实验二 培养基的配制培养基的配制 一、实验目的 1. 学习制备培养基的基本技术 2. 制备牛肉膏蛋白琼脂培养基 二、实验基本原理 培养基是将微 生物生长繁殖所需要的各种营养物质，用人工方法配制而成 的各种营养基质培养基为微生物的生长提供营养物质和生存空间它具有微 生物正常生活所需的各种养料和适宜的环境条件；（1）适当组分和比例的营养 物质；（2）适宜的 pH 值；（3）合适的渗透压；（4）保持无菌状态所以培 养基是培养微生物所必需的最主要材料培养基的配制是微生物学工作者的主 要技术操作之一 培养基的种类： 根据培养基的组成成分，可将培养基分为三类： 合成培养基：由各种纯化学物质按一定比例配制而成。
半合成培养基：由一部分纯化学物质和另一部分天然物质配制而成 天然培养基：利用天然来源的有机物配制而成的 从培养基的物理状态来分： 液体培养基：不加凝固剂的液态状培养基固体培养基：在液体培养。
