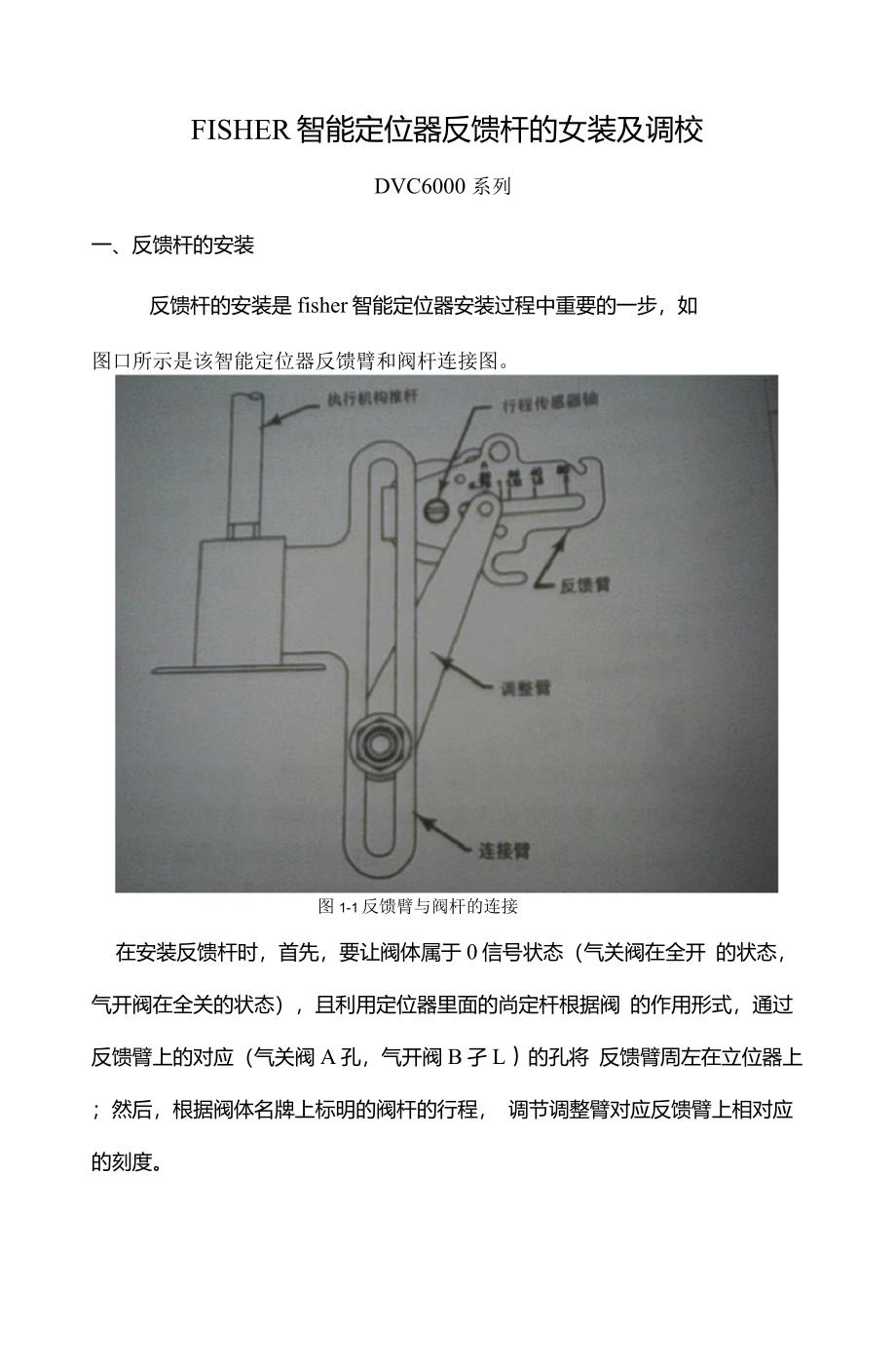

FISHER智能定位器反馈杆的女装及调校DVC6000 系列一、反馈杆的安装反馈杆的安装是fisher智能定位器安装过程中重要的一步，如图口所示是该智能定位器反馈臂和阀杆连接图图1-1反馈臂与阀杆的连接在安装反馈杆时，首先，要让阀体属于0信号状态（气关阀在全开 的状态，气开阀在全关的状态），且利用定位器里面的尚定杆根据阀 的作用形式，通过反馈臂上的对应（气关阀A孔，气开阀B孑L）的孔将 反馈臂周左在立位器上；然后，根据阀体名牌上标明的阀杆的行程， 调节调整臂对应反馈臂上相对应的刻度二、设置1、利用375手操器和定位器通讯，画面如图2-1所示2 Analc口 In3 Travel4 Vatw BP E Drh-& Bgl1442mA 6S.6B* £2 0% 5B.16*K2-1 器与手操器通讯画面2、进入第一项Setup & Diagt画而如图2-2所示Setup & Diag1 Basic Setup —2 Detailed Setup3 Cisplay4 Calibrate5 Stroke Valve —图2・2定位器与手操誥通讯画面3、对于一台新的定位器主要设置的参数在Basic Setup里面，如没什么特殊要求其他项可以使用默认值。
图2・3所示是Basic Setup里的相关菜单Auto Setup1-14 1 Setup Wizard 一» 2 Relay Adjust3 AutoCalib Travel4 Stabilize/OptimizePress & Actuator1 Pressure Units2 Max Supply Press3 Actuator StyleBasic Setup1 Auto Setup —2 Manual Setup4 Feedock Connection5 Tvl Sensor Motion6 Valve Style7 Zero Ctrl SignaManual Setup1 Instrument Mode2 Confrol Mode 厂3 Press & Actuator―、」・2・4 Tuning & Calib4 Tuning & C8他 M 1 Tuning Set■ 2 Relay Adjust3 Auto Calib Trave图2・3 —器口乎操器通iN画而4.卜•面以位号TV-2603为例，说明设置和调校过程快捷键菜单名下级菜单TV-2603注释1-1-2-1Iiistiument Mode1、out of service☆在改变仪表设置 和调校Z前必须 把模式设为m service 状态2. inservice1-1-2-2Control Mode1、Analog☆仪表的控制模 式，我们的一般 为模拟信号一 Analog2、Digital3、Test1 -1 丄3Press & Acmator见表2-21-1-2-4Tuning & Calib1. Tuning Set这里的设置可以 改变阀的响应速 度2、Relay Adjust一般涉及到气缸 阀才用到此项3 . Auto CalibTravel设置完成后进行 量程校准的时 候，选这此项。
表2・2快捷键菜单下级菜单TV2603注释1-1.2-3-1Press Unitspsi、bai\ kpa 等bar设置输出和供应 压力的单位M-2-3-2Max supply press一个数字4.5bar此处输入的压力 为定位器的输入 压力1-1-2-3-3Acuiatoi style1. spring & diaphragm （弹簧薄膜型）☆此处根据调节 阀执行机构的结 构选择相对应的 类型2、pistondouble・acting without spri ng（不带弹赞双气缸熨）3、piston single-acting with spring（带弹簧单气缸型）4、piston double-acting with spring（带弹簧双气缸型）1-1-2-3-4Feedbck connection1. Rot-All（旋转阀用）根据执行机构杆 和反馈臂的结构 选择相应的反馈 连接类型2、SS-roller（用「反馈连接是由一 个滚轮组成反馈臂的 滑杆型）见图2・43、SStem-Standard（用标准的滑杆型） 见图2・5☆1-1-2-3-5Travel Sensor motion1、Clockwise（顺时针）☆根据阀从零倍号 到满信号时反馈 臂端面的旋转方 向,选择正反向2、Counterclockwise（逆时针）1-1-2-3-6Valve StyleK rotary（旋转阀）根据阀的类型 选择相应的类型2、sliding stem. （苴通阀）☆1-1-2-3-7Zero Ctrl Signal1. open（开）☆根据零信号时阀 是属「•全关还是 全开状态选择相 应的状态。
2、 closed（心斗完成以上设置后可按“send”发送，Z后可进行下面的调校工作三、调校#提示:1、 在进行设置或者调校之前耍把阀投到uout of seeice”状态一 1-1-2-1；2、 进行设置或者调校完成后耍把阀投到“in service”状态阀才能进 行工作一1-121；3、 安装反馈痔时阀耍MT-0信号状态(即全关或全开状态)；4、 对J：一台新阀需要设置的项除了在manual setup(l・l-2)的项外，如 没特殊要求其他项可以使用出场默认值。
