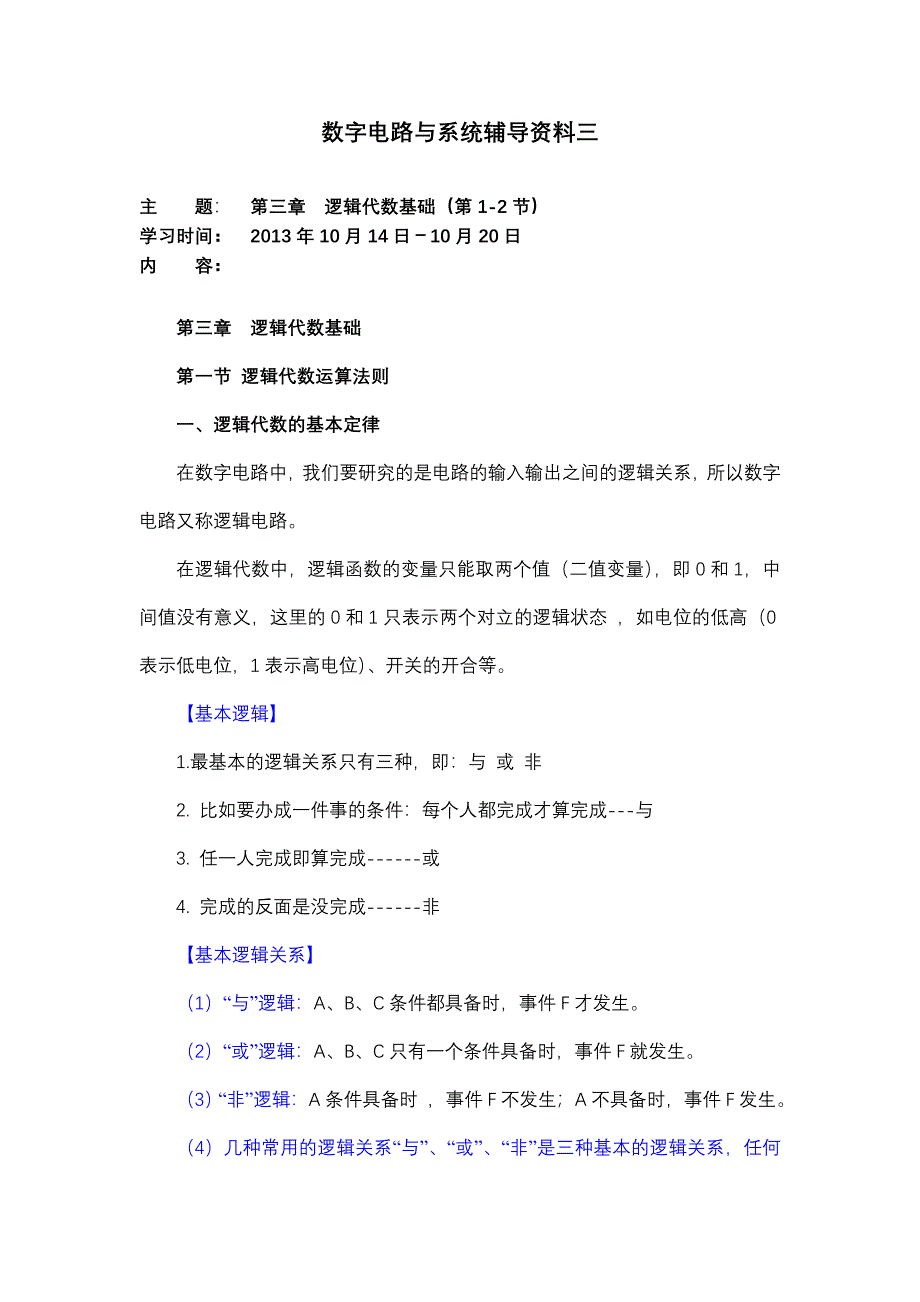

数字电路与系统资料三主 题： 第三章 逻辑代数基础（第1-2节）学习时间： 2013年10月14日－10月20日内 容：第三章 逻辑代数基础 第一节 逻辑代数运算法则一、逻辑代数的基本定律 在数字电路中，我们要研究的是电路的输入输出之间的逻辑关系，所以数字电路又称逻辑电路在逻辑代数中，逻辑函数的变量只能取两个值（二值变量），即0和1，中间值没有意义，这里的0和1只表示两个对立的逻辑状态 ，如电位的低高（0表示低电位，1表示高电位）、开关的开合等基本逻辑】1.最基本的逻辑关系只有三种，即：与 或 非2. 比如要办成一件事的条件：每个人都完成才算完成---与3. 任一人完成即算完成------或4. 完成的反面是没完成------非【基本逻辑关系】（1）“与”逻辑：A、B、C条件都具备时，事件F才发生2）“或”逻辑：A、B、C只有一个条件具备时，事件F就发生3）“非”逻辑：A条件具备时 ，事件F不发生；A不具备时，事件F发生4）几种常用的逻辑关系“与”、“或”、“非”是三种基本的逻辑关系，任何其它的逻辑关系都可以以它们为基础表示组合起来的逻辑－－简单记忆与逻辑：逻辑乘 P=A•B “有0则0”或逻辑：逻辑加 P=A+B “有1则1”非逻辑：逻辑非 P=/A “求反”与非逻辑 P=A • B “全高出低、一低出高”或非逻辑 P=A + B “全低出高、一高出低”组合起来的逻辑－－简单记忆与或非逻辑 P= A•B + C•D异或逻辑 P=A⊕B=AB + AB “不同为1”同或逻辑 P=A B=AB + AB “相同为1”总结逻辑函数的表达式一个逻辑函数的表达式可以有与或表达式、或与表达式、与非-与非表达式、或非-或非表达式、与或非表达式5种示形式。
1）与或表达式（2）或与表达式（3）与非-与非表达式（4）或非-或非表达式（5）与或非表达式一种形式的函数表达式相应于一种逻辑电路尽管一个逻辑函数表达式的各种表示形式不同，但逻辑功能是相同的例题3.1】已知函数Y的逻辑图如图所示，写出函数Y的逻辑表达式基本规律】A+0=A A+1=1A · 0 =0 · A=0 A · 1=AA+ A = 1 A + A = AA· A = 0 A· A = AA = A二、逻辑代数的基本规则 【例题3.2】 化简下式吸收法A. 原始变量的吸收A+AB=A证明：A+AB=A(1+B)=A•1=A化简：B. 反变量的吸收【例题3.3】 化简下式C. 混合变量的吸收【例题3.4】 化简下式D. 反演定律利用真值表证明几种规则小节【例题 3.5】 求下式的对偶和反函数第二节 逻辑函数的标准形式A 真值表：将输入、输出的所有可能状态一一对应地列出设A、B、C为输入变量，F为输出变量B 逻辑表达式与或表达式、或与表达式、与非-与非表达式、或非-或非表达式、与或非表达式把逻辑函数的输入、输出关系写成与、或、非等逻辑运算的组合式，即逻辑代数式，又称为逻辑函数式，通常采用“与或”的形式。
若表达式的乘积项中包含了所有输入变量的原变量或反变量，则这一项称为最小项，上式中每一项都是最小项一、数逻辑函数的最小项及其性质 （1）最小项：如果一个函数的某个乘积项包含了函数的全部变量，其中每个变量都以原变量或反变量的形式出现，且仅出现一次，则这个乘积项称为该函数的一个标准积项，通常称为最小项 3个变量A、B、C可组成8个最小项：（2）最小项的表示方法：通常用符号mi来表示最小项下标i的确定：把最小项中的原变量记为1，反变量记为0，当变量顺序确定后，可以按顺序排列成一个二进制数，则与这个二进制数相对应的十进制数，就是这个最小项的下标i3个变量A、B、C的8个最小项可以分别表示为：【最小项的定义】最小项是标准乘积项，设A，B，C，D…是 n 个逻辑变量，P是n个变量的一个乘积，如果在P 中，每个变量都以原变量或者反变量的形式出项一次，且仅出现一次，则称P 为这n个逻辑变量的一个最小项N 个变量的最小项有 个例如：对A，B，C三变量而言，其最小项有：最小项的编号；把使最小项的值为 1 的一组变量的取值作为编号，对上而言，即m0 , m1 , m2 , m3 , m4 , m5 , m6 , m7三变量最小项列表如下：表3-1三变量函数的最小项及编号【最小项性质】每一个最小项与变量的一组取值相对应。
只有该组取值才能使其值为1，其余组下该最小项的值均为 0 变量相同的任意两个最小项的乘积为 0 全体最小项的和为 1 标准与或表达式逻辑函数表达式为一组最小项之和的形式标准与或表达式是表明 逻辑变量取何值时，该逻辑函数等于 1 求逻辑函数标准与或式的方法】从真值表求标准与或表达式：找出使逻辑函数 F 为 1 的变量组合；写出使 F 为 1 的变量取值对应的最小项；将这些最小项相或例题3.6】 逻辑函数真值表如图，求其标准与或式逻辑函数的最小项表达式任何一个逻辑函数都可以表示成唯一的一组最小项之和，称为标准与或表达式，也称为最小项表达式对于不是最小项表达式的与或表达式，可利用公式和A(B+C)＝AB＋BC来配项展开成最小项表达式如果列出了函数的真值表，则只要将函数值为1的那些最小项相加，便是函数的最小项表达式将真值表中函数值为0的那些最小项相加，便可得到反函数的最小项表达式例题3.7】 请指出下式的最小项二、函数的最大项 同样地，对或-与式来说，其标准形式是 最大项之积如： F（A，B，C）=（A+B+C）（A+B+C）（A+B+C）最大项意指取值为1的机会最大如果一个逻辑函数有 n 个变量，则它有 个最小项，也有 个最大项。
例如：F（A，B，C） 有3个变量，有8个最小项，8个最大项每个最大项、最小项由原反变量组合而成，不好写，也不好记，我们为它们编一个号码，最小项用小写m，最大项用大写M，再加一个下标，下标的取值规律是：变量按顺序排好，原变量为1，反变量为0，取其2进制值【最大项的定义】最大项是标准或项，设A，B，C，D…是 n 个逻辑变量，M是n个变量的和，如果在M 中，每个变量都以原变量或者反变量的形式出项一次，且仅出现一次，则称M 为这n个逻辑变量的一个最大项N 个变量的最大项有 2 N 个例如：对A，B，C三变量而言，其最大项有：最大项的编号；把使最大项的值为 0 的一组变量的取值作为编号，对上而言，即m0 , m1 , m2 , m3 , m4 , m5 , m6 , m7三变量最大项列表如下：三变量最大项真值表如下：【最大项的性质】(1)、每一个最大项与变量的一组取值相对应只有该组取值才能使其值为0，其余组下该最大项的值均为 1 例如： 对应于 0、1、0 ，此时 M2 =0(2)、变量相同的任意两个最大项之和为 1 3)、全体最大项的乘积为 0标准或与表达式标准或与表达式：每个或项都是最大项的或与表达式求标准或与表达式的方法从真值表：(a)、找出真值表中 F=0 的行；(b)、对 F=0 的行，写出对应的最大项；(c)、所有最大项相与。
例题3.8】 求如图对应的标准或与式最大项与最小项之间的关系【例题3.9】 求出下式的最大、最小项Y(A,B,C)=AB+BC解：本周要求掌握的内容如下：掌握逻辑代数的运算法则、基本规则以及采用公式；了解逻辑函数的标准形式 习题：一、选择题1、有一逻辑变量Z的定义为“运算结果为0”，则Z=1表示_______A. 结果等于0 B. 结果不等于0 C. 结果等于1 D. 结果无法确定2、F=(A+/B)(A+/C)的对偶式是__________A./A•B+/A•C B.A/B+A/C C.(/A+B)•(/A+C) D.(/A+/B)•(/A+/C)3、F(A,B,C)=A•B•C+/A•B•C+A•/B•C=_________A. ∑m(0，2，4) B. ∑m(3，5，7) C. ∑m(1，3，5) D. ∑m(4，5，7)二、填空题1、函数[(A/B+C)D+/E]F的对偶式是 反演式是 答：[(A+/B)C+D]/E+F [(/A+B)/C+/D]E+/F。
