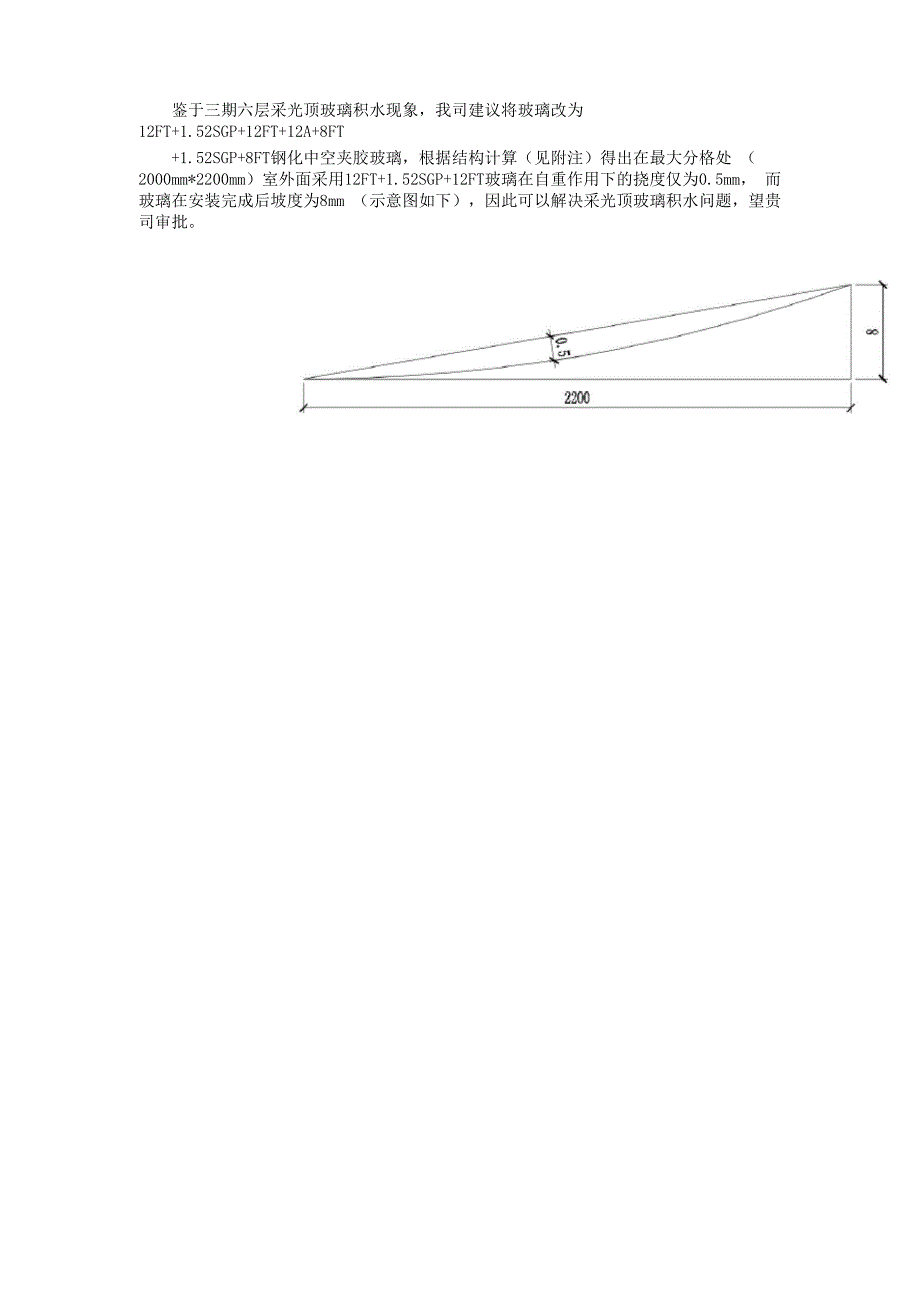

鉴于三期六层采光顶玻璃积水现象，我司建议将玻璃改为12FT+1.52SGP+12FT+12A+8FT+1.52SGP+8FT钢化中空夹胶玻璃，根据结构计算（见附注）得出在最大分格处 （2000mm*2200mm）室外面采用12FT+1.52SGP+12FT玻璃在自重作用下的挠度仅为0.5mm， 而玻璃在安装完成后坡度为8mm （示意图如下），因此可以解决采光顶玻璃积水问题，望贵 司审批附注：三期六层采光顶玻璃自重挠度计算三期六层采光顶玻璃现采用12FT+1.52SGP+12FT+12A+8FT+1.52SGP+8FT钢化中空夹胶 玻璃，玻璃积水主要由于外层玻璃在自重作用下产生挠度引起，因此应校核外层 12FT+1.52SGP+12FT玻璃在自重作用下的挠度外层玻璃面板自重额定荷载值：Gp=(12+12)X 10-3X25.6+1.52X 10-3X9.5=0.629kN/m2玻璃支撑方式为四边简支玻璃长边尺寸：b=2200mm玻璃短边尺寸：a=2000mmG=42.7N/mm2 (SGP)E=72000N/mm2h1：外侧玻璃厚度12mm，最小厚度11.91mmh2:内侧玻璃厚度12mm，最小厚度11.91mmhv：胶片厚度1.52mmhS=0.5(h1+h2)+hv=13.43mmhS 1=hS 2=(hSh1)/(h1+h2)=6.715IS=h]hS 22+h2hS ：=1074r=1/{1+9.6[EIShv/(GhS2a2)]}=0.96512mm+1.52SGP+12mm夹胶玻璃挠度计算时的等效厚度t=(h「+h23+12 r Is) 1/3=25.101mm玻璃刚度：D=Et3/12(1-v 2)=72000 X 25.1013/12(1-0.22)=98844632N - mm由于。
G a4/Et4=0. 629X 10-3 X 20 004/72 0 00/25.1014=0. 3 52 W5 p则折减系数n=1由于 a/b=2000/2200=0.91则挠度系数u =0.00492玻璃挠度df=(uG a#D) Xn =0.5mm。
