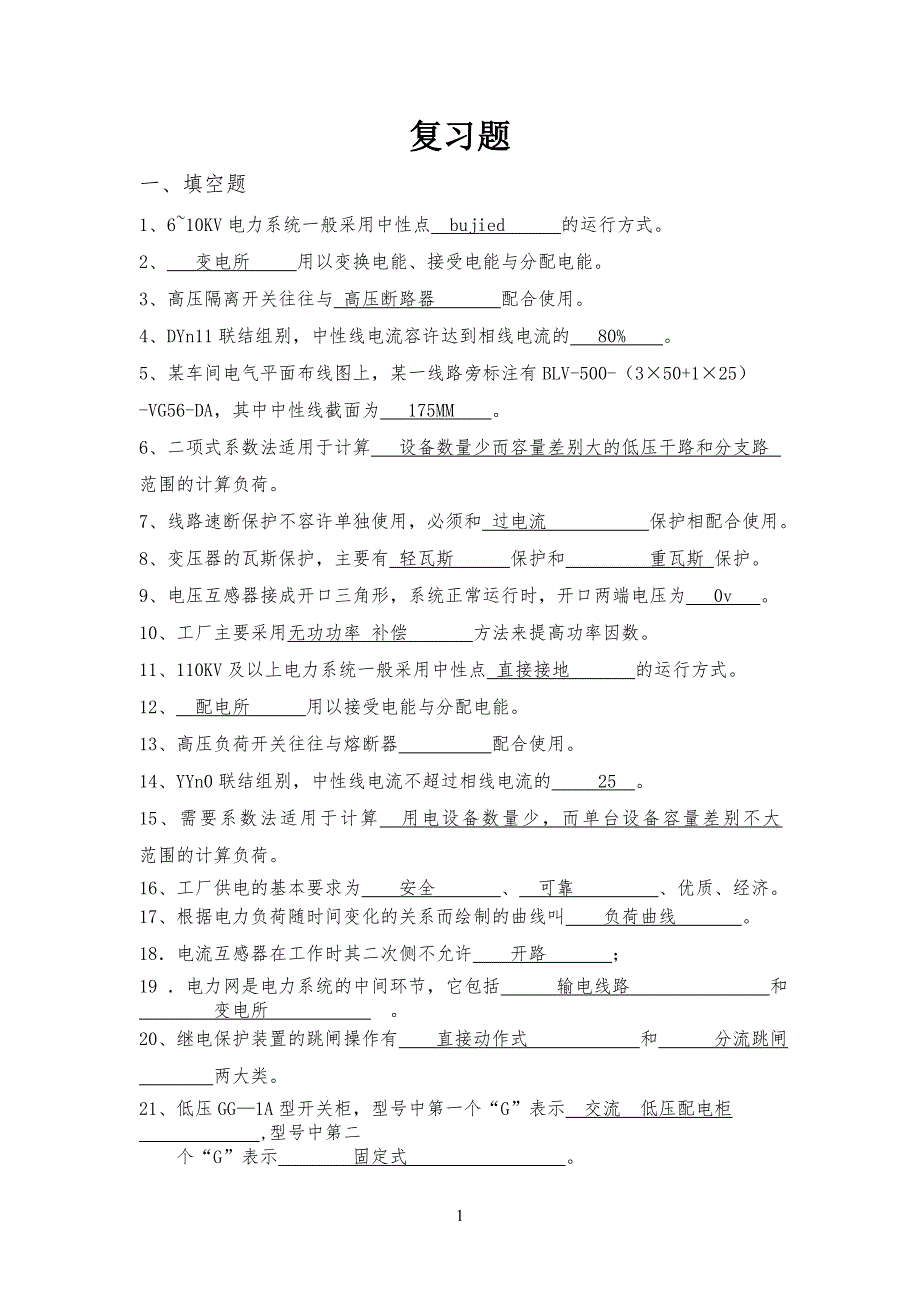

复习题一、填空题1、6~10KV电力系统一般采用中性点 bujied 的运行方式2、 变电所 用以变换电能、接受电能与分配电能3、高压隔离开关往往与 高压断路器 配合使用4、DYn11联结组别，中性线电流容许达到相线电流的 80% 5、某车间电气平面布线图上，某一线路旁标注有BLV-500-（3×50+1×25）-VG56-DA，其中中性线截面为 175MM 6、二项式系数法适用于计算 设备数量少而容量差别大的低压干路和分支路 范围的计算负荷7、线路速断保护不容许单独使用，必须和 过电流 保护相配合使用8、变压器的瓦斯保护，主要有 轻瓦斯 保护和 重瓦斯 保护9、电压互感器接成开口三角形，系统正常运行时，开口两端电压为 0v 10、工厂主要采用无功功率 补偿 方法来提高功率因数11、110KV及以上电力系统一般采用中性点 直接接地 的运行方式12、 配电所 用以接受电能与分配电能13、高压负荷开关往往与熔断器 配合使用。
14、YYn0联结组别，中性线电流不超过相线电流的 25 15、需要系数法适用于计算 用电设备数量少，而单台设备容量差别不大 范围的计算负荷16、工厂供电的基本要求为 安全 、 可靠 、优质、经济17、根据电力负荷随时间变化的关系而绘制的曲线叫 负荷曲线 18．电流互感器在工作时其二次侧不允许 开路 ；19 ．电力网是电力系统的中间环节，它包括 输电线路 和 变电所 20、继电保护装置的跳闸操作有 直接动作式 和 分流跳闸 两大类21、低压GG—1A型开关柜，型号中第一个“G”表示 交流 低压配电柜 ,型号中第二个“G”表示 固定式 22．电压互感器在工作时其二次侧不允许 断路 ；23、接地的目的是 保护输电线路 ，24、过电流保护的动作时间，为保证前后两级保护装置动作的选择性，应按“ 阶梯原则 ”进行整定25、电力电缆，它主要由 导体 、jueyuant 和 保护层 三部分组成。
二、选择题（每小题2分，共计20分）1、衡量电能质量的两个基本参数是 A、电流；电压 B、电压；频率 C、电流；频率 D、电压；波形 2、10kV高压系统，其短路计算电压为： A、； B、10kV； C、3、在中性点不接地电网中，当一相接地发生故障时，其它两相的对电压将 A、为0伏；B、比原来的电压低；C、升高到线电压；D、电压保持不变4、中断供电，将造成人身死亡，或者将在政治上、经济上造成重本损失的为 A、一级负荷； B、二级负荷； C、三级负荷；5、在三相四线制线路中，某设备若将不带电的金属外壳同时与零线和大地作电气连接，则该种接法 A、叫保护接地；B、叫工作接地；C、叫重复接地； D、叫保护接零；6、电流互感器的二次额定电流一般为 A、20A B、10A C、5A D、2A7、计算车间设备容量时，电焊机设备要统一换算到 A、15% B、25% C、100% D、75%8、工厂动力线路导线的截面，是按 进行选择的。
A、按经济电流密度选择 B、按发热条件选择 C、按电压损失选择 D、按机械强度选择9、变电所装有两台电力变压器时，每台主变压器的额定容量须满足 A、任一台变压器单独运行时，满足总计算负荷的需要 B、任一台变压器单独运行时，应满足全部一、二级负荷的需要 C、任一台变压器单独运行时，满足总计算负荷的需要，同时也要满足全部一、二级负荷的需要10、6~10KV线路中常采用 接线的继电器保护方式 A、三相式接线 B、两相式接线 C、两相差式接线 D、一相式接线11、计算车间设备容量时，起重设备要统一换算到 A、15% B、25% C、100% D、75%12、工厂照明线路导线的截面，是按 进行选择的A、按经济电流密度选择 B、按发热条件选择 C、按电压损失选择 D、按机械强度选择13．刀开关是低压配电装置中最简单和应用最广泛的电器，但它主要作用 A、通、断负荷电流；B、通、断额定电流；C、切断短路电流；D、隔离电源； 14.在进行短路计算时，若任一物理量都采用实际值与基准值的比值来进行计算，那么这种方法称之为 。
A、短路功率法；B、欧姆法；C、标幺值法； 15．1kV以下的中性点不接地系统中的用电设备应采用 ； A、保护接地；B、工作接地；C、垂直接地；D、保护接零16、闸刀型开关带负荷操作（拉合闸）时 A、不允许的； B、允许的； C、有良好的灭弧装置是允许的17． 1kV以下的中性点接地系统中的用电设备应采用( ) A、保护接地；B、工作接地；C、垂直接地；D、保护接零18、闸刀型开关带负荷操作（拉合闸）时 A、不允许的； B、允许的； C、有良好的灭弧装置是允许的三、判断题（每小题2分，共计20分）1、要使电弧熄灭，必须使触头间电狐中的去游离率大于游离率 ( )2、电力系统就是电网 （ ）3、RN2型熔断器可用于保护高压线路 （ ）4、电流互感器使用时二次侧不能开路 （ ）5、架空线路上常用的绝缘子表面都做成波纹状，这样能起到阻断电弧的作用（ ）6、车间所有用电设备的额定功率之和就使该车间的额定容量。
（ ）7、在变压器高压侧和低压侧补偿相同容量的电容可以达到同样的补偿效果 ）8、通过导线的计算电流或正常运行方式下的最大负荷电流应小于它的允许在流量 （ ）9、线路的过电流保护可以保护线路的全长，速断保护也是 （ ）10、备用电源自动投入装置（APD）只应动作一次，以免将备用电源合闸到永久性故障上去 （ ）11、由发电厂、变配电所、输配电线路和用户组成的系统称为电网 （ ）12、RN2型熔断器可用于电压互感器一次侧的保护 （ ）13、电压互感器使用时二次侧不能短路 （ ）14、通过导线的计算电流或正常运行方式下的最大负荷电流应小于它的允许在流量 （ ）15、变压器的过负荷保护动作，作用于跳闸。
( )16、由于避雷针接地良好，当雷击避雷针时，人触及避雷针构架是安全的 ( )17、绝缘监视装置中，电压继电器动作，说明系统中有一处接地或对地绝缘电阻下降 ( )18、反时限过流保护的特点在于，在同一线路不同点短路时，由于短路电流不同，其保护的动作时限也不同 19.电力负荷是指电力系统中所有用电设备消耗的有功功率的总和 （ ）20．变压器的过负荷保护动作，作用于跳闸 ( )21．由于避雷针接地良好，当雷击避雷针时，人触及避雷针构架是安全的 ( )22．APD装置，无特殊要求时，对架空线路只重合闸一次 ( )23．绝缘监视装置中，电压继电器动作，说明系统中有一处接地或对地绝缘电阻下降 ( )四、简答题（每小题5分，共计25分）1、在中性点不接地运行方式中，发生单相完全接地故障时，各相对地电压如何变化2、试确定图1中T1的一、二绕组的额定电压和线路WL1、WL2线路的额定电压。
3、什么叫连续工作制、短时工作制和断续周期工作制4、在同一配电系统中，为什么不能同时采用保护接零和保护接地两种方法5、在住宅小区的电气照明设计中，采用TN-C-S系统和采用TN-C系统各有何特点你建议选择什么方式为什么6、什么是定时限保护什么是反时限保护 7．提高功率因数的措施有哪些什么情况下需要进行人工补偿8．在什么情况下电流保护会出现死区如何弥补9．为什么要采用绝缘监察电路其主要作用是什么10、线路过电流保护越靠近电源侧短路电流越大，动作时间越长，为什么如何解决此问题 五、计算题1、有一机修车间，拥有冷加工机床52台，共200kW；通风机2台、共5kW；点焊机3台、共( ％)车间采用220/380V三相四线制(TN-C系统)供电试确定车间的计算负荷、、和8分）注：机床组；Kd= COS= 通风机组； 点焊机组； 同时系数：2、试设计我院配电室的主接线方案；（7分）要求：1、属于三级负荷供电2、负荷回路为：实习工厂、家属住宅区、1号教学楼和实验楼3、画出电气主接线图4、画出1号教学楼低压配电线路的接线方式（只要求到每层配电箱即可）5、要求路上标出开关文字符号6、所有开关和线路不做选型。
3、如图示电路：（10分）（1）这套保护装置是保护什么设备（2）能实现几种保护（3）保护装置采用什么接线方式（4）过电流保护是定时限还是反时限（5）变压器低压侧的短路故障保护，主要靠什么来保护4．某工厂变电所6／变压器容量630kV·A，由一回路2.2 km电缆线路供电，如图所示低压380／220V母线上接有一动力综合负荷80kW，已知：，，，，， 试求 点及 点短路参数10分） 6。
