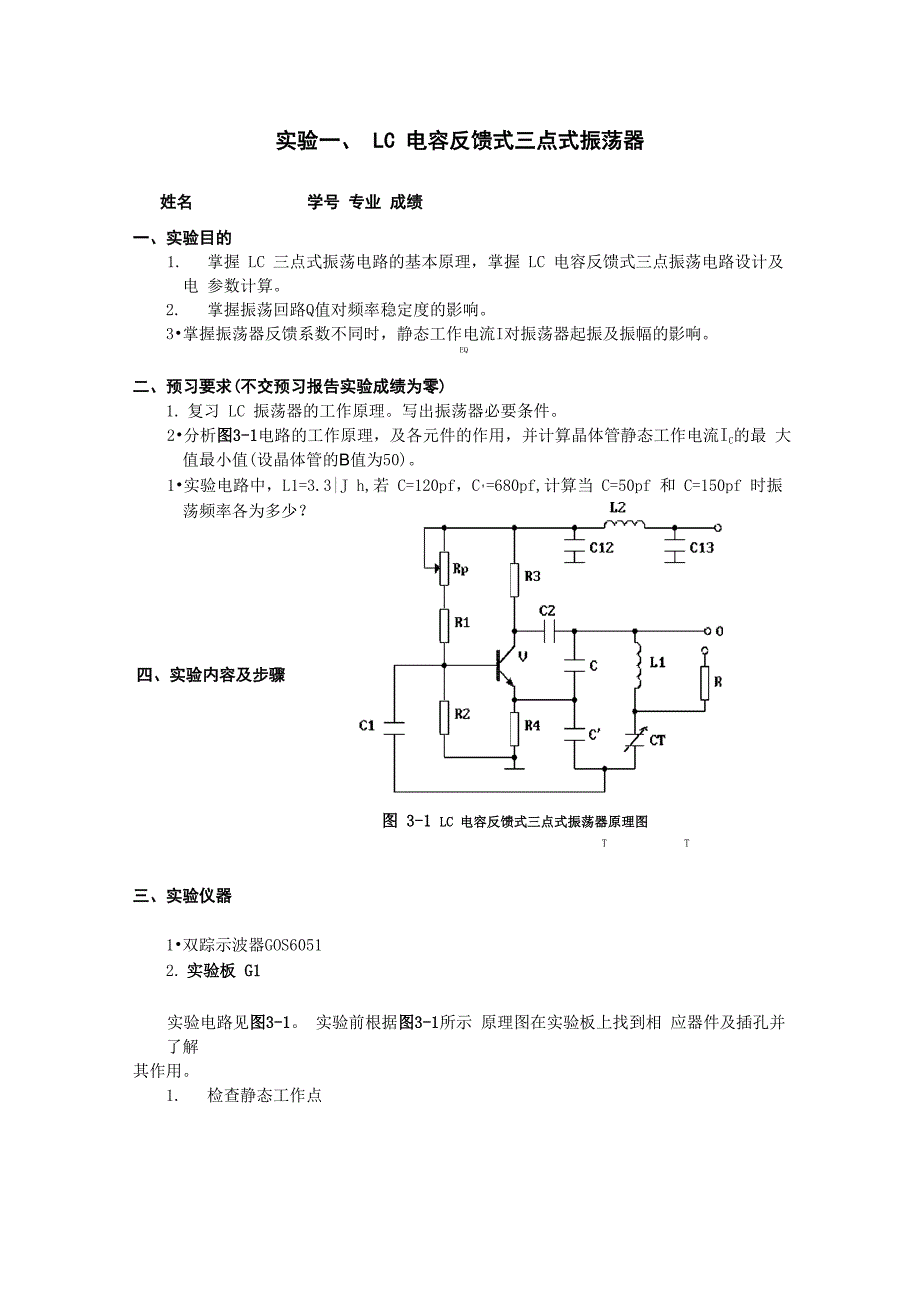

实验一、 LC 电容反馈式三点式振荡器姓名学号 专业 成绩图 3-1 LC 电容反馈式三点式振荡器原理图四、实验内容及步骤一、实验目的1. 掌握 LC 三点式振荡电路的基本原理，掌握 LC 电容反馈式三点振荡电路设计及电 参数计算2. 掌握振荡回路Q值对频率稳定度的影响3•掌握振荡器反馈系数不同时，静态工作电流I对振荡器起振及振幅的影响EQ二、预习要求(不交预习报告实验成绩为零)1. 复习 LC 振荡器的工作原理写出振荡器必要条件2•分析图3-1电路的工作原理，及各元件的作用，并计算晶体管静态工作电流Ic的最 大值最小值(设晶体管的B值为50)1•实验电路中，L1=3.3|J h,若 C=120pf，C'=680pf,计算当 C=50pf 和 C=150pf 时振 荡频率各为多少？ T T三、实验仪器1•双踪示波器GOS60512. 实验板 G1实验电路见图3-1 实验前根据图3-1所示 原理图在实验板上找到相 应器件及插孔并了解其作用1. 检查静态工作点(1) .在实验板+12V扦孔上接入+12V直流电源，注意电源极性不能接反2) .反馈电容C不接，C'接入(C'=680pf)，用示波器观察振荡器停振时的情况。
注意：连接C'的接线要尽量短3) .改变电位器R测得晶体管V的发射极电压V, V可连续变化，记下V的最大值,P E E E计算Ie值E设：Re=1KQ数据分析一计算I值以后知道能不能满足本实验的要求为什么？E打印时空两格2. 振荡频率与振荡幅度的测试实验条件： Ie=2mA、C=120pf、C'=680pf、R =110K(1) .改变CT电容，当分别接为C9、CIO、C11时，纪录相应的频率值，并填入表3.12) .改变C：电容，当分别接为C9、C10、C11时，用示波器测量相应振荡电压的峰峰值Vp-P，并填入表3.1表3.1Cf(MHz)vpp(v)51pf1OOpf150pf匕口 八 数据分析二从表格 3.1 中可以看出频率 F 输出电压 V 变化规律，为什么？P-P打印时空四格3•测试当C、C'不同时，起振点、振幅与工作电流I的关系(R=110KQ)ER(1).取C=C3=100pf、C'=C4=1200pf,调电位器R使I (静态值)分别为表3.2所标各 P EQ值,用示波器测量输出振荡幅度Vp-p1 (峰-峰值)，并填入表3.2表3.2I”.(mA)I .0.81.01.52.02.53.03.54.04.55.0EQ~■V (V)Eqmin P Pl V (V) P P2 V (V) PP1 1(2) . 取 C=C5=12Opf、 C'=C6=68Opf(3) .取C=C7=680pf、C'=C8=120pf，分别重复测试表3.2的内容。
注意：如果出现饱和失真可以继续测量并用 * 标注即可生『IE八 L|— 数据分析三从表格3.2中可以看出在同一个I测量出V变化规律是什么？为什么？EQ P-P从表格3.2中可以看出在同一个V 随IP-P EQ打印时空六格变化而变化的变化规律规律是什么？为什么？以下是选做内容 是在完成必做内容的基础上考虑的做对了加分做错了不扣分4.频率稳定度的影响(1).回路LC参数固定时，改变并联在L上的电阻使等效Q值变化时，对振荡频率的影 响实验条件：C/C'=100/1200pf、I =3mA改变L的并联电阻R,使其分别为1KQ、EQ10KQ、110KQ，分别记录电路的振荡频率，并填入表3.3注意:频率计后几位 跳动变化的情况2).回路LC参数及Q值不变，改变I对频率的影响EQ实验条件：C/C'=100/1200pf、R=110KQ、改变晶体管 I使其分别为表3.2所EQ 标各值，测出振荡频率，并填入表 3.4R1KQ10KQ110KQf(MHz)Q〜f 表3.3~EQ 1I (mA)1234EQF(MHz)表 3.4五、实验报告要求1. 画出实验电路的直流与交流等效电路，整理实验数据，分析实验结果并回答问题。
2. 你有没有话要说？(没有可以不写)3. 实验成绩的评定实验成绩=预习报告。
