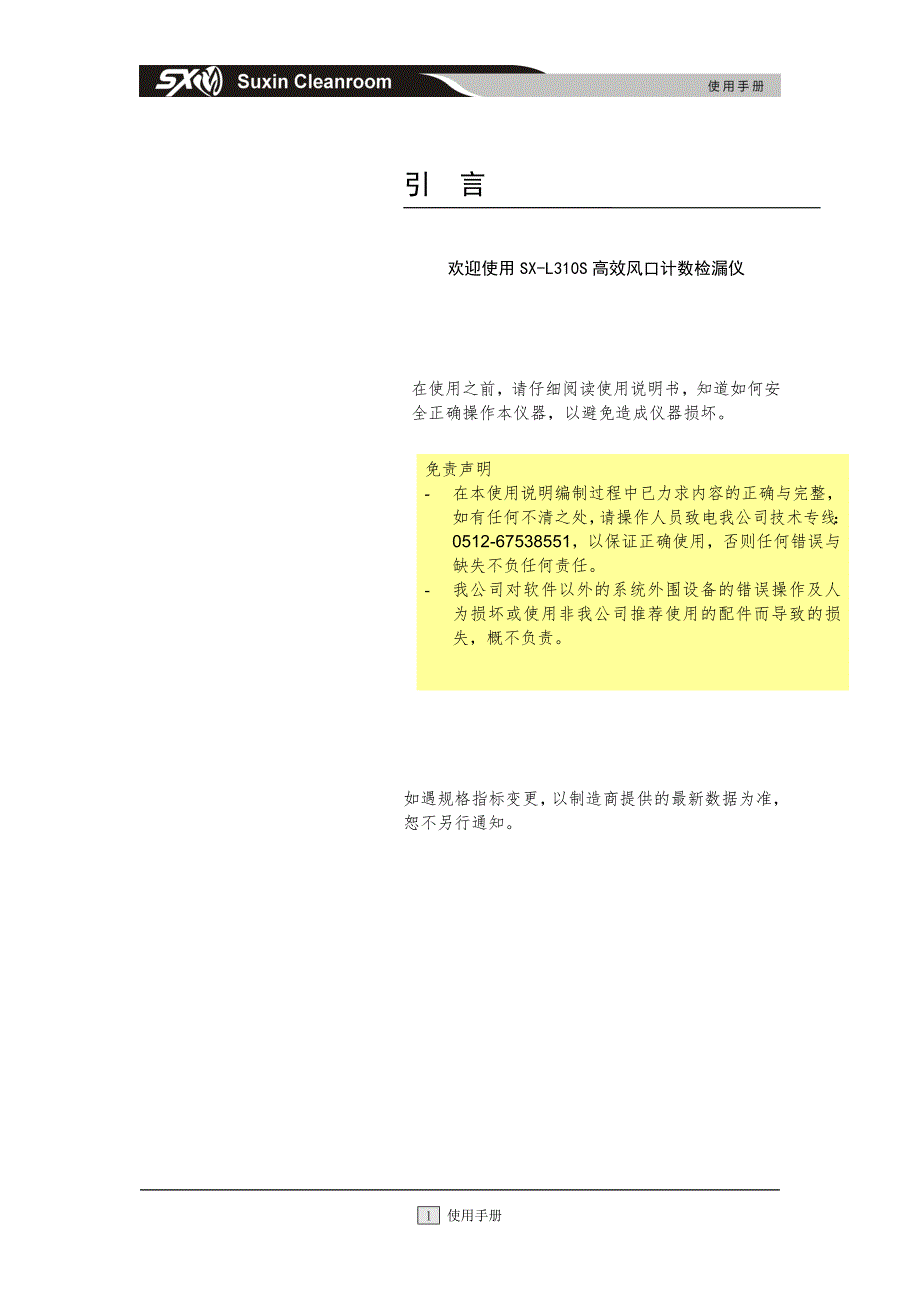

引 言 欢迎使用SX-L310S高效风口计数检漏仪在使用之前，请仔细阅读使用说明书，知道如何安全正确操作本仪器，以避免造成仪器损坏免责声明- 在本使用说明编制过程中已力求内容的正确与完整，如有任何不清之处，请操作人员致电我公司技术专线：0512-67538551，以保证正确使用，否则任何错误与缺失不负任何责任 我公司对软件以外的系统外围设备的错误操作及人为损坏或使用非我公司推荐使用的配件而导致的损失，概不负责 如遇规格指标变更，以制造商提供的最新数据为准，恕不另行通知目 录 List一.产品简介 31.1 SX-L310S计数检漏仪：见图 31.2 SX-Q5气溶胶发生器：见图 41.3 SX-D100稀释器：见图 61.4 手动扫描探头：见图 7二．性能参数 7三．使用说明 81．检漏前的准备 82．上游发尘 103．上游浓度测量及要求 104．下游扫描检漏 125．下游扫描检漏的背景环境优化. 166．高效风口渗漏产生的部位 167．检漏后的修补 16四．注意事项 13 五．配置清单……………………………………………. 18使用说明User's Guidelines功能概述Summarize一.产品简介SX-L310S是一款根据ISO14644-3 B.6.3规范要求设计的手动计数扫描检漏专用仪器，适用于洁净室高效风口的检漏。
它的基本原理是通过计数检漏仪检测过滤器上游浓度，根据过滤器的效率计算得到过滤器的下游漏点值，通过实际测量高效风口下游漏点值并跟计算的漏点值进行比较，实现对安装后的风口进行检漏蓝色液晶大屏幕可实时监测下游端的粒子数及相关粒径范围并把信息输送到手持探头的显示器上用户只要预先测量过滤器上游浓度，仪器会根据输入的过滤器效率自动计算出漏点值，并连接手持探头后，通过 “”键，就能在扫描过程中获得漏点的超标信息产品配置：SX-L310S高效风口计数检漏仪由四个部分组成，计数检漏仪作为主体，配合使用手持式扫描采样探头、气溶胶发生器以及稀释器1.配套仪器介绍请检查所有仪器及部件(内有装箱单)，是否齐全 1.1 SX-L310S计数检漏仪：见图 显示屏幕功能按键测量数据打印采样皮管接口温湿度传感器接口(选配） 大流量尘埃粒子计数器顶部示意图采样流量调节28.3L/min自净接口通讯接口启动开关散热风扇充电指示灯（充电时,灯红色. 充满时,灯绿色.）电源及充电接口锂电池仓 大流量尘埃粒子计数器背面示意图1.2 SX-Q5气溶胶发生器：见图。
发生器进气压力显示，调节到0.2Mpa左右接空压机气管,外径8mm管子，空压机供气压力0.4Mpa~0.8Mpa.(拔掉气管的时候，用力按下白色圈，往外拔掉)压力调节阀（调节时，往外拔一下，调节完成，向里推——过滤减压阀 气溶胶发生器右侧示意图气溶胶粒子喷雾出口可以使用提供的软塑管，连接到空调送风箱中效袋之后发雾筒1# 加液口“加DEHS（癸二酸二（2-乙基己基）酯）溶液拧开盖帽，缓慢加入溶液，加到黄色标签刻度即可，拧紧盖帽用干净布料把发生器擦拭干净发雾筒2# 加液口“加DEHS（癸二酸二（2-乙基己基）酯）溶液拧开盖帽，缓慢加入溶液，加到黄色标签刻度即可拧紧盖帽用干净布料把发生器擦拭干净 气溶胶发生器顶部示意图1.3 SX-D100稀释器：见图 稀释器正面示意图 1.4 手动扫描探头：见图显示屏幕启动/停止键 手动扫描探头示意图二．性能参数1.气溶胶粒子：DEHS 化学名称：癸二酸二（2-乙基己基）酯2.粒径： 0.3-1μm3.气溶胶喷雾浓度: 2X1012P/L (0.3~0.5um)4.稀释器倍率：≥70（具体见供货检测报告）5.计数粒径分档：0.3,0.5,1,3,5,10μm共6档6.检漏粒径： ≥0.3μm 其它可设定。
7.计数检漏仪采样量：28.3L/min8.计数检漏仪最大计数浓度：≤4x105P/28.3L9.扫描速度建议在3~5cm/s10.探头与过滤器出风面间距建议2~3cm 尽量靠近11.使用电源： AC220V/50Hz三．使用说明 1．上游粒子浓度测量 1、洁净室的准备 1.检漏前的准备1.1.洁净室的准备 1.1.1洁净室的高效风口风量及房间压差检测合格 1.1.2洁净室空态运行进行自净 1.1.3检漏前需要预先拆掉洁净室高效风口上的散流板，露出高效过滤器及安装边框，以方便后面的检漏 1.1.4了解所测风口高效过滤器的过滤效率 1.2.漏点值的确定 1.2.1按照ISO14644:2005-3-B.6.5.2的要求，粒子计数器和气溶胶光度计仅限于在背景计数或浓度小于鉴定为规定渗漏的10%的情况下使用。
1.2.2粒子计数法根据实际检漏经验，背景值过大时，容易造成大量的泄漏报警假象，影响在扫描过程中的判断参考对背景值的要求，在实际测试中可以根据洁净室的级别来确定下游检漏所需的漏点值可减少误判断，及削弱背景值的影响 粒子计数法检漏，建议漏点值＞40 1.3.上游浓度的估算 1.3.1根据洁净室的高效过滤器过滤效率，预先估算高效风口下游扫描检漏所需要的漏点值根据前步预估的漏点值，用下面的公式计算：预估漏点值Npa= Cc×K·(1-效率) ×Qvs×Tr Cc ---- 检漏需要的上游浓度 （粒/cm³）K ----- 表示Ps多少的系数 (查表)Qvs ---- 粒子计数器的实际采样流量 472 cm³/s (28.3L/min)Tr ---- 下游采样驻留时间 （s） 1.3.2上游浓度估算示例假设所测A级洁净室使用的高效过滤器过滤效率为99.999%@≤0.3um如果预估漏点值 20=Cc×K·(1-效率) ×Qvs ×Tr 20=Cc × K·(1-99.999%) × 0.472 × 1 查表K=10Cc = 423728 p/L得到此背景条件下的过滤效率为99.999%的高效过滤器，当预估漏点值为20，粒子计数法检漏需要的上游浓度为423728 p/L。
2.上游发尘2.1 当检漏的上游粒子浓度不能满足检漏的需求时，需要人为给系统注入尘源2.2 上游发尘需要在所测系统空调箱内的中效过滤袋或亚高效后面，尽量避开过滤器对尘源的阻挡，把气溶胶粒子顺着送风气流方向注入系统等待10-20分钟后与送风混合，再进行测量 上游发尘示意图3.上游浓度测量及要求3.1 上游浓度测量需要在所测空调系统最末端的风管进行测量，也就是系统送风管最远的地方，以保证上游浓度的测量准确3.2 上游浓度测量宜使用28.3L/min的粒子计数器，因上游浓度太高时粒子计数器容易计数饱和，所以需要通过连接稀释器方法来降低粒子计数器的计数所以需要使用稀释器把高浓度稀释到低浓度，再送到计数检漏仪进行计数见下图连接方法) 3.3使用时把风管内取出的高浓度气溶胶用塑料软管连接到SX-S015稀释器面板上的“”接嘴稀释后的气流由面板上的“”接嘴连接到计数检漏仪上的采样口接嘴上 3.4仪器启动后，按下 3.5当按下面板上的 计数器进入如下画面，仪器启动并进行计数检测。
可根据实际使用进行编号可自由设置所测试过滤器效率99.5~99.9999%根据稀释器稀释倍数设置好稀释倍数按“打印”键，显示打印符号3.6可通过 及对以下内容进行选择或者更改 用计数检漏仪采样测量粒径0.3um的粒子计数值，连续打印测量6分钟 3.6 按下键，上游测量结束画面停止此漏点值做为下游的判断标准 上游浓度测量连接图4.下游扫描检漏4.1按示意图把计数检漏仪与手持采样探头连接起来 计数检漏仪与手持采样探头连接示意图把手持探头上的黑色软管插到计数检漏仪顶面板上的采样接嘴上，把探头上的RS232通讯线连接到计数检漏仪后面的RS232插头上4.2手持探头显示屏同时点亮4.3“”为扫描开始与停止键粒径漏点值 4.4当按下该键时，扫描开始计数检漏仪上游检测自动计算出来的下游漏点值，随之。
