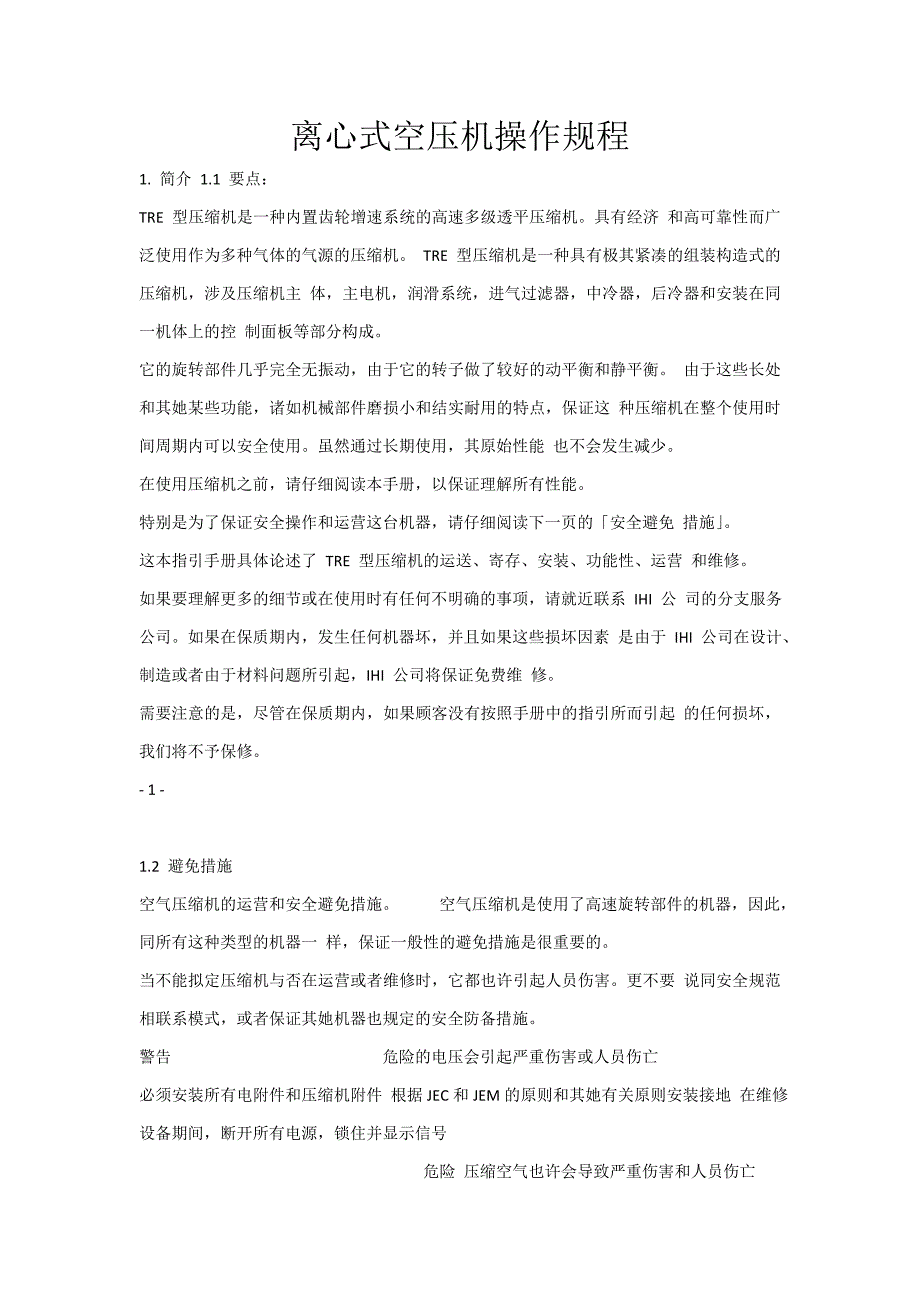

离心式空压机操作规程1. 简介 1.1 要点： TRE 型压缩机是一种内置齿轮增速系统的高速多级透平压缩机具有经济 和高可靠性而广泛使用作为多种气体的气源的压缩机 TRE 型压缩机是一种具有极其紧凑的组装构造式的压缩机，涉及压缩机主 体，主电机，润滑系统，进气过滤器，中冷器，后冷器和安装在同一机体上的控 制面板等部分构成 它的旋转部件几乎完全无振动，由于它的转子做了较好的动平衡和静平衡 由于这些长处和其她某些功能，诸如机械部件磨损小和结实耐用的特点，保证这 种压缩机在整个使用时间周期内可以安全使用虽然通过长期使用，其原始性能 也不会发生减少 在使用压缩机之前，请仔细阅读本手册，以保证理解所有性能 特别是为了保证安全操作和运营这台机器，请仔细阅读下一页的「安全避免 措施」 这本指引手册具体论述了 TRE 型压缩机的运送、寄存、安装、功能性、运营 和维修 如果要理解更多的细节或在使用时有任何不明确的事项，请就近联系 IHI 公 司的分支服务公司如果在保质期内，发生任何机器坏，并且如果这些损坏因素 是由于 IHI 公司在设计、制造或者由于材料问题所引起，IHI 公司将保证免费维 修 需要注意的是，尽管在保质期内，如果顾客没有按照手册中的指引所而引起 的任何损坏，我们将不予保修。
- 1 - 1.2 避免措施 空气压缩机的运营和安全避免措施 空气压缩机是使用了高速旋转部件的机器，因此，同所有这种类型的机器一 样，保证一般性的避免措施是很重要的 当不能拟定压缩机与否在运营或者维修时，它都也许引起人员伤害更不要 说同安全规范相联系模式，或者保证其她机器也规定的安全防备措施 警告 危险的电压会引起严重伤害或人员伤亡 必须安装所有电附件和压缩机附件 根据JEC和JEM的原则和其她有关原则安装接地 在维修设备期间，断开所有电源，锁住并显示信号 危险 压缩空气也许会导致严重伤害和人员伤亡 不要在超过铭牌上额定压力下工作 在移开任何螺丝、螺塞或维修压缩机时，要关闭出口截止阀并放掉系统 内压力 不要释放压缩空气 在使用压缩空气时，要戴上眼睛保护装置 注 意 电的危险也许导致休克、烧伤、或引起人员伤亡 所有与电器回路和部件必须安装 根据JEC、JEM和其他规范安装接地 - 2 - 警 告 高温表面会引起烧伤 当机器运营时，为避免烧伤应使手和身体其他部位远离机器 压缩机和电机的某些部位的表面温度会超过 125℃（250F） 危 险 具有压力的高温油也许引起严重的伤害和人员伤亡 在移开螺帽、螺丝或维修任何部件时，保证内部压力降到 0，并关掉 压缩机和泵 危 险 不要使用压缩机排气作为呼吸和食物加工，它 也许会引起多严重的人员伤害和死亡 压缩机排气用于这些加工应符合相应规定 警 告 电的或者控制的危害也会导致多种伤害和人员伤亡 未经设计部门书面批准和 IHI 服务公司的规定，不准给控制面板配线和接跳 线 为安全运营，定期检查所有安全设备 - 3 - 警 告 不要在任何有也许吸入易燃或有毒气体的区域内运营压缩机 警 告 旋转轴也许会引起严重的伤害和人员伤亡 当压缩机运营时，别移开保护安全罩 当机器运营时，别尝试维修任何部件 警 告 机器会自动运营，引起严重伤害和人员伤亡 在移动齿轮箱盖前，要关闭主电源、切断系统截流阀，关闭润滑油泵，并移 开联轴器 注 意 在维护和维修期间，要保持一定的清洁度。
用清洁布打扫灰尘，保持盖板部 分和暴露部位的清洁 保证没有工具，碎屑或松动部件遗留在压缩机或传动装置中 不要使用易燃清洁剂来清洁部件 - 4 - 警 告 操作不当会引起严重的人员伤害或死亡或导致机器毁 坏 当操作运营本机器时，仔细阅读运营手册 这台压缩机是高速旋转机器，在使用前要保证安全 如果这本运营手册弄脏或者丢失了，向 IHI 公司定购一本 地址如下： 江苏省苏州工业园区长阳街 262 号 IHI-寿力压缩技术(苏州)有限公司 自动运营 在自动模式下，无警告信号或征兆下，机器将会自动运营 警 告 出口喷出的气体也许导致人员伤害 不要接近喷气的出口在压缩机运营期间，没有任何无警告信号或征兆， 气体会从出口喷出 不要将物品放在或悬挂在出口附近 - 5 - 使用机器之前，一定要阅读指引手册和固定在机器上不同的警示牌。
警示牌应当保持干净，在任何时候都能看清并且不要移动它当由于字符变 的模糊或者难以辨认时，向 IHI 公司订购一种新的放置上 压缩机重要部件和辅助设备的安装、运营、维修工作都必须在精通压缩机的 专家指引下进行 记住，不管在手册中有无描述，没有遵守安全避免措施，压缩机所有者， 借用者或者使用人都也许引起压缩机的损坏或者导致人员伤害 IHI-寿力压缩技术有限公司不会对任何由于顾客没注意曾经指出过的或者 其她一般安全避免措施，或者没有注意按照常规来运营压缩机所导致的机器损坏 负责 - 6 - 2. 接受和储存 TRE 型压缩机是组装成整体再装运的这些组装一体的设备涉及：压缩机主体、主电机、 润滑系统、中冷器、后冷器、油箱、进气过滤器和微机控制板 注意分开安装的电机启动器和其他可选的部件，将用分开的包来装船的压缩机和附件在 船运之前，已经在厂里仔细检查过了 在接受到安装包后，仔细检查它们，看有无任何在吊运和运送的过程中导致的损坏 如发现任何遗失或损坏的部件，必须填写有承运者的签名发货单并立即报告 IHI 公司 2.1 吊运 TRE 型压缩机设计成用绳来吊运的，吊升的吊具插入空气冷却器和油箱下部的孔中（位于 主电机输出部位对面的下部）。
要准备合适长度的绳子 如果塔吊起重机不能有效的移动压缩机，可以使用某些托盘或者滚筒放在压缩机下面，使 压缩机可以移动到起重机可以够着的位置 参照图 2-1 吊运压缩机 （注意） 在图 2－1 中，保证避免由于吊绳和吊运附属设备接触压缩机形成的干扰所导致压缩机的损 坏 特别是要保证油冷器、控制面板、油泵和管道之间无干扰 给电机和齿轮箱与吊绳相接触的部位处垫上粗布来加以保护 客户需要准备如下物品： 绳索： 直径：≥20mm 长度：3000mm 绳子数量： 4 根 用于底部 直径：≥28mm 长度：mm 绳子数量： 2 根 用于顶部 钩环： 数量：4 个 用于底部 数量：4 个 用于顶部 ※如安装图所示，绳索直径要根据压缩机重量选配 - 7 - 绳索 A部具体吊环 上吊臂 吊环 绳 索 绳索 绳索 后部吊臂 B部具体 前部吊臂 绳 索 后部吊臂 图形与实物不尽相似 螺栓螺母 图 2-1 吊运压缩机 - 8 - 2.1.1 吊运环节 1. 起重机必须考虑压缩机所有重量的足够裕量（参照正式文献－基本图） 2. 把两根直径 28mm，长 2m 的绳索绞接在起重机或者拖吊车的吊钩上，另一端绞在顶 部起重钩上。
3. 将四根直径 20mm,长 3m 的绳索悬在上吊臂上，两根绞在压缩机变速箱的起重钩上， 其他两根绳绞在油箱的起重钩上（参照图 2-1） 4. 保证伸长的绳索不会导致附属设备或者管材器械的损坏（保证无滤油器、管子、附 属油泵、控制面板等的干扰），并用板瓦等垫在和绳索接触的变速箱和发动机处 5. 轻轻吊起压缩机 保证压缩机平衡地被吊起，当不能平衡时，调节绳子的长度来保证它们处在同一 水平面 6. 移动压缩机到目的地 压缩机被平衡吊起后，慢慢移动，使它不要摆动，按规定使用足够的摆动锁 7. 小心地把压缩机置于安装位置 2.1.2 不用塔吊起重机的其她措施 当无塔吊起重机时，可以按如下描述的环节来移动压缩机参照图 2-2） （1） 在塔吊起重机可用的地方把压缩机置于货盘上，托盘要足够结实来托起压缩机全 重，并长于压缩机齿轮箱脚部长度 （2） 和货盘一块使用滚筒来移动压缩机，把滚筒置于压缩机底部位置，滚筒必须足够 结实，并保证在推和拉时作用力在齿轮箱下部 （3） 在移动压缩机到安装位置后，通过抬起压缩机底部的液压千斤顶移走滚筒和货- 9 - 盘，并安装在地基上当支起压缩机时，一定使用齿轮箱的下部和油箱下面的管 子。
2.2 存储 压缩机从发货到完毕安装最长可以在室内存储一种月存储时必须置于通风较好的室内， 以避免齿轮在存储期间受潮 （注意） 由于长期存储而生锈导致的故障问题，不在我们的保证责任范畴之内如果需要延长存储 时间，必须和 IHI 公司联系 - 10 - 3. 压缩机的一般安全防备措施 TRE 型压缩机是一高转速机器，一般合用与高转速机械的安全防备措施也 合用于这台机器既然粗心运营和维修会导致多种对人和机器的伤害，下面的预 防措施就应当注意： （1） 维修压缩机前必须完全关掉压缩机的电源，涉及主电源和辅助电源 （2） 在拆卸机器之前，拟定已将压缩机中所有的压力释放到大气中，并检 查各部件温度完全降到正常温度 （3） 不要在机器运营时试图修理任何部件 （4） 不要在额定压力范畴外运营压缩机 （5） 在压缩机运营时，不要试图把手伸入主连轴器的盖板内这将也许导 致手部受伤和切断手指的危险 （6） 机器运营时，不要试图触摸高温部件（重要是齿轮箱），这将也许烧 伤你的手 （7） 压缩机运营时不要撤除任何安全防护装置 （8） 定期检查安全设备以保证安全运营 （9） 注意不要将任何工具、拆除的部件或者布遗留在压缩机主体、设备及 主电机等设备内。
（10）不要使用易燃清洁剂清洁压缩机部件。
