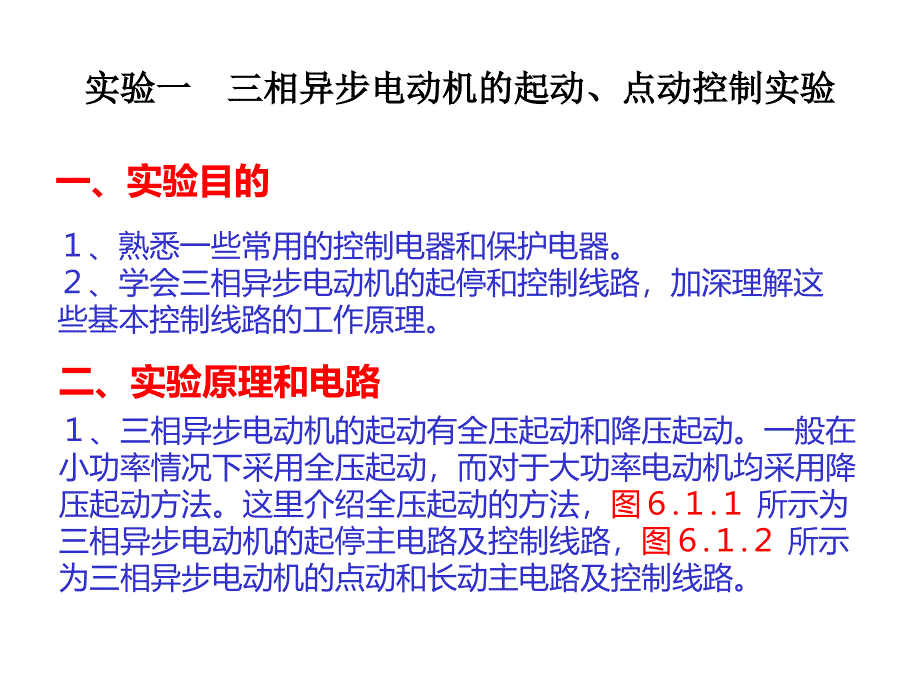

实验一 三相异步电动机的起动、点动控制实验实验一 三相异步电动机的起动、点动控制实验一、实验目的１、熟悉一些常用的控制电器和保护电器２、学会三相异步电动机的起停和控制线路，加深理解这些基本控制线路的工作原理二、实验原理和电路１、三相异步电动机的起动有全压起动和降压起动一般在小功率情况下采用全压起动，而对于大功率电动机均采用降压起动方法这里介绍全压起动的方法，图６.１.１所示为三相异步电动机的起停主电路及控制线路，图６.１.２所示为三相异步电动机的点动和长动主电路及控制线路 ２、在图６.１.１起停控制实验电路当中，在主电路当中没有使用熔断器和热继电器，是因为空气开关本身带有短路保护和过载保护的功能当按下起动按钮SB１时，接触器KM通电吸合并自锁，电动机开始转动；当按下停止按钮SB２时，交流接触器断电释放，电动机停止转动３、在图６.１.２中SB１为起动按钮，SB２为停止按钮，SB３为点动按钮当按下SB１时，电动机转动；当按下SB２时，电机停止，称之为起动控制而当按下SB３时，电动机转动，如果松开SB３，则电动机停止转动，说明它没有自锁功能，称之为点动控制４、主电路采用AC３８０V供电，控制电路根据所选电器是３８０V或２２０V的线圈电压来确定。
本次实验是选３８０V供电，如选２２０V供电，则控制回路的一端应接在三相四线制的零线上 三、实验内容及步骤１１、、三相电动机的起动三相电动机的起动① ① 将空气开关（将空气开关（QFQF）手柄位置置于）手柄位置置于““关关””位置② ② 按按图６图６. .１１. .１１接线在连线时通过转动插头将接插件自接线在连线时通过转动插头将接插件自行锁紧，使接点牢固、可靠行锁紧，使接点牢固、可靠③ ③ 在在图６图６. .１１. .１１ 和和图６图６. .１１. .２２ 的两个实验中电动机都采的两个实验中电动机都采用星形接法用星形接法④ ④ 接线完毕后需经指导教师检查线路后，方能接通电源接线完毕后需经指导教师检查线路后，方能接通电源⑤ ⑤ 合上空气开关合上空气开关QFQF，按下起动按钮，按下起动按钮SBSB１，观察电动机转动１，观察电动机转动情况⑥ ⑥ 按下停止按钮按下停止按钮SBSB２，观察电动机是否停止２，观察电动机是否停止⑦ ⑦ 先切断电源（拉下空气开关先切断电源（拉下空气开关QFQF），再拆线，主电路仍保），再拆线，主电路仍保留 ２２、、三相电动机的电动控制三相电动机的电动控制① ① 按按图６图６. .１１. .２２接线，步骤和以上相同。
接线，步骤和以上相同② ② 接线完毕后需经老师检查后，方能接通电源接线完毕后需经老师检查后，方能接通电源③ ③ 按下按下SBSB１电动机为起动，按下１电动机为起动，按下SBSB２电动机停止，按下２电动机停止，按下SBSB３３电动机为点动分别记录电动机转动情况电动机为点动分别记录电动机转动情况④ ④ 按下按下SBSB１电动机运转，此时１电动机运转，此时SBSB３若按下（注意不要按到底）３若按下（注意不要按到底） ，观察电动机运转情况观察电动机运转情况３３、、实验结束，先切断电源（拉断空气开关实验结束，先切断电源（拉断空气开关QFQF）） ，再拆线，，再拆线，并将实验器材整理好并将实验器材整理好 四、实验器材１、机床电气控制实验台 一台２、电动机实验台一台３、连接导线若干五、实验报告要求１、按照一定的格式书写实验报告２、画出实验电路图，叙述实验操作步骤。
３、回答如下问题：①为什么在主回路当中没有采用热继电器进行过载保护？②在点动控制线路实验中，当SB１按下，电动机处在运转状态，此时按下SB３（注意不要按到底）会出现什么状况？ 。
