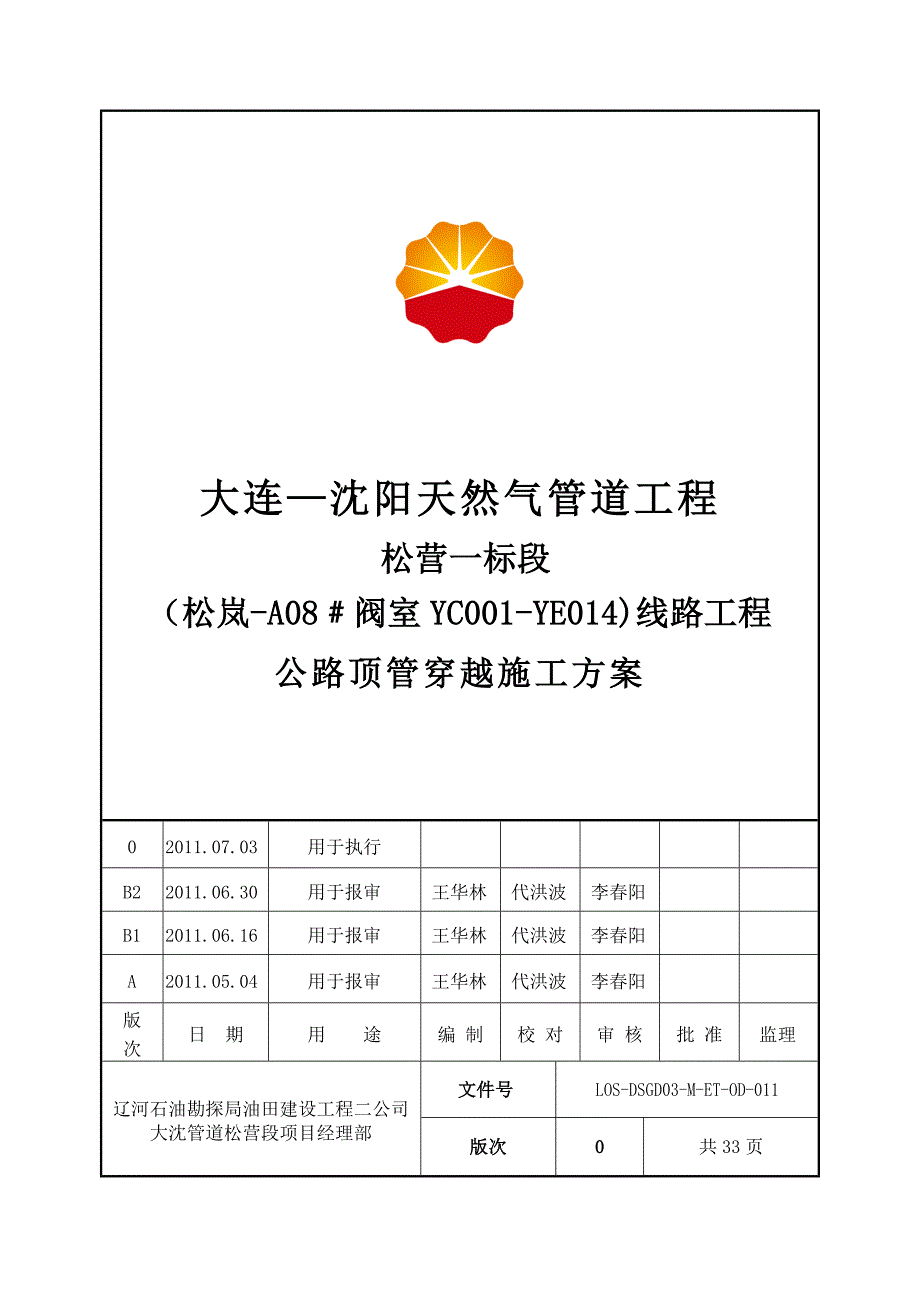

大连—沈阳天然气管道工程 松营一标段（松岚-A08﹟阀室YC001-YE014)线路工程公路顶管穿越施工方案02011.07.03用于执行B22011.06.30用于报审王华林代洪波李春阳B12011.06.16用于报审王华林代洪波李春阳A2011.05.04用于报审王华林代洪波李春阳版次日 期用 途编 制校 对审 核批 准监理辽河石油勘探局油田建设工程二公司大沈管道松营段项目经理部文件号LOS-DSGD03-M-ET-OD-011版次0共33页部门：技术部大连－沈阳天然气管道工程松岚—营口段（YC001～8#阀室）公路顶管穿越施工方案编码：LOS-DSGD03-M-ET-OD-011第3 页 共33页版次：0版目 录1 编制依据 41.1 施工技术标准及验收规范 41.2 设计图纸 41.3 现场踏勘 42、工程概况 52.1工程基本概况 53、主要工程量 54、穿越施工方案及技术措施 84.1 公路顶管穿越基本形式 84.2 施工工艺流程 94.3 施工准备 94.4 测量放线 104.5 作业带清理 114.6 发送坑、接收坑开挖 114.7 顶进系统安装 124.8 顶套管作业 154.9 穿越段管道预制 174.10 穿越管道就位 174.11 套管封堵 194.12 一般段管道安装 204.13 管沟开挖 204.14 一般段管道下沟 214.15 数字化测量 224.16 连头 224.17 管沟回填、地貌恢复 224.18 附属工程施工 234.19检查验收 235、施工部署 245.1组织机构 245.2应急组织机构 255.3 施工人员安排 255.4 施工设备安排 265.5 施工计划安排 276、QHSE管理 276.1 质量保证措施 276.2 HSE保证措施 287雨季施工措施 297.1雨季管材运输及堆放 297.2雨季作业带清理 297.3雨季管沟开挖 297.4雨天焊接作业 307.5雨季防腐、补口 307.6雨季顶管施工 317.7雨季管线下沟回填 317.8沟下连头作业 317.9其它注意事项 328、施工手段用料 329、单体水压试验用料 33辽河石油勘探局油田建设工程二公司大沈管道松营段项目经理部部门：技术部大连－沈阳天然气管道工程松岚—营口段（YC001～8#阀室）公路顶管穿越施工方案编码：LOS-DSGD03-M-ET-OD-011第33页 共33页版次：0版1 编制依据1.1 施工技术标准及验收规范1.1.1《油气长输管道工程施工及验收规范》 GB 50369-20061.1.2《石油天然气金属管道焊接工艺评定》 SY/T 0452-20021.1.3《管道下向焊接工艺规程》 SY/T 4071-19931.1.4《石油天然气管道穿越工程施工及验收规范》 SY/T4079-19951.1.5《钢质管道焊接及验收》 SY/T 4103-20061.1.6《管道干线标记设置技术规定》 SY/T6064-19941.1.7《油气输送用钢制弯管》 SY/T 5257-20041.1.8《油气输送管道穿越工程施工规范》 GB 50424-20071.1.9《石油天然气金属管道焊接工艺评定》 SY/T0452-20021.1.10《大连-沈阳输气管道工程焊接工艺规程》 WPS-100021.2 设计图纸1.2.1大连-沈阳输气管道工程大连-营口段施工设计文件及说明书1.2.2大连-沈阳输气管道工程大连-营口段大连市金州区段线路施工图1.2.3大连-沈阳输气管道工程大连-营口段普兰店市段线路施工图1.2.4大连-沈阳输气管道工程大连-营口段瓦房店市段线路施工图1.3 现场踏勘组织施工、技术和征地部门人员，现场踏勘，了解松岚—营口段公路顶管穿越位置的地理环境、地质条件以及路面车流情况。
2、工程概况2.1工程基本概况本段线路为大连-沈阳天然气管道二期工程松岚—营口段部分，线路整体走向为SW—NE，本段线路起自一期工程的松岚分输清管站，沿线途经大连市金州区、普兰店市、瓦房店市、营口市经济技术开发区、盖州市、营口市老边区和大石桥市辖属区段，终点为一期工程的营口分输清管站，共计2个地级市辖属的3区4市（县级市），线路长度242.87km，均在辽宁省境内 本段设有松岚分输清管站（一期工程）和营口分输清管站（本次扩建）2座站场线路截断阀室13座，其中监控兼分输预留4座、监视阀室9座；共穿越已建铁路5处、在建铁路1处，穿越高速公路2处、国道5处、省道4处、市政干道1处，其他等级公路52处，河流中型穿越15处、河流、沟渠小型穿越144处2.2 水文、气象情况本工程线路干线沿线经过区域属暖温带、温带季风型大陆性气候，线路沿途所经大连市金州开发区、普兰店市、瓦房店市都属于北半球的暖温带地区，具有海洋性特点的暖温带大陆性季风气候，冬无严寒，夏无酷暑，四季分明年平均气温10℃左右，其中8月最热，平均气温24℃，日最高气温超过30℃的天数只有10～12天1月最冷，平均气温-5℃，极端最低气温可达-21℃左右。
年降水量550～950mm， 60%～70%的降水集中于夏季，多暴雨，且夜雨多于日雨全年日照总时数为2500～2800h最大冻土深度为1.20m3、主要工程量本工程位于大连市金州区、普兰店市、瓦房店市，交通依托条件较好管线穿越等级公路顶管30次干线非单出图公路穿越统计表序号穿越位置公路名称公路等级地区等级管道规格(管径x壁厚,mm)穿越长度(m)穿越方式1大连市1)YC001～YC002（二十里堡街道英歌石村西）河北线三级三级D711×16.030顶管2)YC008～YC009（二十里堡街道姜家屯南）河北线三级二级D711×12.528顶管3)YC019～YC020（亮甲店镇葛麻屯西）陈葛线四级二级D711×12.530顶管4)YC020～YC021（亮甲店镇葛麻屯西）东黄线四级二级D711×12.530顶管5)YC022～YC022-1（亮甲店镇前石磊子东）东黄东线三级二级D711×12.530顶管6)YC032～YC033（亮甲店卧龙屯西）亮山线三级二级D711×12.530顶管7)YC034～YC035（亮甲店旗杆底东）亮泉线四级二级D711×12.550顶管8)YC036～YC037（亮甲店小于屯东）李于线四级二级D711×12.550顶管9)YC039-1～YC039-2(华家屯镇小吴屯南)李于线四级二级D711×12.520顶管10)YC039-6～YC039-7(华家屯镇大石棚村东)华北线四级二级D711×12.524顶管11)YC039-7～YC039-8(华家屯镇大石棚村东)大关线四级二级D711×12.524顶管12)YC039-8～YC039-9(华家屯镇大石棚村东)双李线四级二级D711×12.524顶管13)YC039-9～YC039-10(华家镇大李家屯南)大关线四级二级D711×12.550顶管14)YC039-10～YC039-11(华家镇大李家屯南)孙东线四级二级D711×12.520顶管15)YC039-14～YC039-15(华家屯镇于家屯西)姜柳线三级二级D711×12.520顶管16)YC047～YC048（华家镇半截沟北）大华线四级二级D711×12.530顶管17)YC049～YC050（华家镇陈家屯东）XX公路三级二级D711×12.550顶管18)YC051～YC052（华家镇庙上屯东）庙沙线四级二级D711×12.550顶管2普兰店市1)YD006～YD006-1（唐家房镇葛楼西）唐南线三级二级D711×12.530顶管2)YD021～YD022（大谭镇刘沟西）金石线四级二级D711×12.550顶管3)YD026～YD027（大谭镇徐屯西）李谭线四级二级D711×12.530顶管4)YD032～YD033（大谭镇仁家粉房西）陈元线三级二级D711×12.550顶管3瓦房店市1)YD059～YD060（瓦窝镇钓鱼台东）贾高线四级二级D711×12.550顶管2)YD060～YD061（瓦窝镇李家粉房西）王石线四级二级D711×12.550顶管3)YD068～YD069（瓦窝镇姜家沟北）曲王线三级二级D711×12.550顶管4)YD072～YD073（瓦窝镇曲店东）东曲线三级三级D711×19.150顶管5)YD074-1～YD074-2（瓦窝镇曲店北）规划三级三级D711×19.150顶管6)YD074-1～YD074-2（瓦窝镇曲店北）规划三级三级D711×19.150顶管7)YD074-2～YD074-3（瓦窝镇曲店北）田曲线三级三级D711×19.150顶管8)YE015～YE016（得利寺镇下眼井西）西卢线四级二级D711×12.530共计顶管穿路共计30条1130m4、穿越施工方案及技术措施4.1 公路顶管穿越基本形式4.2 施工工艺流程施工准备测量放线作业带清理作业坑开挖顶进系统安装顶套管作业穿越管就位套管封堵穿越段管道预制单体试压数字化测量连 头管沟回填、地貌恢复检查验收。
