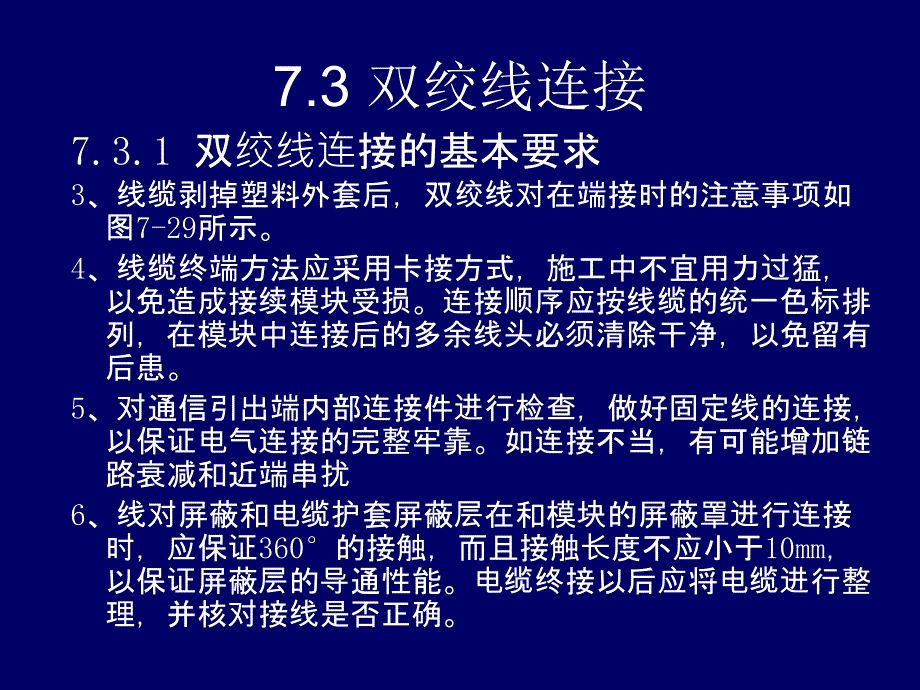

7.3 双绞线连接 7.3.1 双绞线连接的基本要求 3、线缆剥掉塑料外套后，双绞线对 在端接时的注意事项如 图7-29所示 4、线缆终 端方法应采用卡接方式，施工中不宜用力过猛， 以免造成接续模块受损连接顺序应按线缆的统一色标 排列，在模块中连接后的多余线头必须清除干净，以免 留有后患 5、对通信引出端内部连接件进行检查，做好固定线的连接 ，以保证电气连接的完整牢靠如连接不当，有可能增 加链路衰减和近端串扰 6、线对屏蔽和电缆护 套屏蔽层在和模块的屏蔽罩进行连接 时，应保证360°的接触，而且接触长度不应小于10mm， 以保证屏蔽层的导通性能电缆终 接以后应将电缆进 行 整理，并核对接线是否正确 7.3 双绞线连接 7.3.1 双绞线连接的基本要求 7、信息模块/RJ连接头与双绞线端接有T568A或 T568B两种结构，但在同一个综合布线工程中，两 者不应混合使用 8、各种线缆 (包括跳线)和接插件间必须接触良好 、连接正确、标志清楚跳线选用的类型和品种 均应符合系统设计 要求跳线可以分为以下几种 ：1）两端为110插头(4对或5对)电缆跳线；2）两端为RJ45插头电缆跳线；3）一端为RJ45，一端为110插头电缆跳线。
7.3.2 RJ-45水晶头的连接 以T568B标准为例，介绍RJ-45水晶头连接步骤 –用双绞线剥线器将双绞线塑料外皮剥去2—3cm； –将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对放 在靠外的位置，形成左一橙、左二蓝、左三绿、左四棕的线对次 序； –小心地剥开每一线对（开绞），并将线芯按T568B标准排序、特 别是要将白绿线芯从蓝和白蓝线对上交叉至3号位置，将线芯整理 平整； –将裸露出的双绞线芯用压线钳、剪刀、斜口钳等工具整齐地剪切 ；只剩下约13mm的长度； –手握水晶头（金属引脚朝上），将双绞线线芯依序插入水晶头； –检查水晶头正面，查看线序是否正确；检查水晶头顶部，查看8根 线芯是否都顶到顶部，确认无误后，用压线钳压接RJ-45水晶头； – RJ-45水晶头连接完成 7.3.3 信息模块的端接 • 信息模块分打线模块(又称冲压型模块)和免打线 模块(又称扣锁端接帽模块)两种 • 打线模块需要用打线工具将每个电缆线对的线芯 端接在插座上 • 扣锁端接帽模块使用一个塑料端接帽把每根导线 端接在模块上，也有一些类型的模块既可用打线 工具也可用塑料端接帽压接线芯 • 所有模块的每个端接槽都有T568A和T568B接线标 准的颜色编码 M100型信息模块的端接步骤Vcom公司免打线信息模块MOU45E-WH端接步骤 1）、用双绞线剥线器将双绞线塑料外皮剥去2—3cm； 2）、按信息模块扣锁端接帽上标定的B标(或A标)线序打开 双绞线；3）、理平、理直线缆，斜口剪齐导线（便于插入）；4）、线缆按标示线序方向插入至扣锁端接帽，注意开绞长 度（至信息模块底座卡接点）不能超过13mm；5）、将多余导线拉直并弯至反面6）、从反面顶端处剪平导线，如图7-35所示； 7）、用压线钳的硬塑套将扣锁端接帽压接至模块底座，如 图7-36所示，也可用如图7-37所示的钳子压接；8）模块端接完成，如图7-38所示。
安装后的打线信息模块7.3.4 配线架端接配线架端接配线板有两种结构,一种是固定式,一种是模块化配线板 1、模块化配线架的安装过程（1）首先整理线缆，松松地将线缆捆扎在配线板的 任一边上，最好是捆到垂直通道的托架上 （2）以对角线的形式将固定柱环插到一个配线板孔 中去 （3）设置固定柱环，以便柱环挂住并向下形成一角 度以有助于线缆的端接 （4）插入，将线缆放到固定柱环的线槽中去，并按 照上述模块化连接器的安装过程对其进行端接 （5）最后一步是向右边旋转固定柱环，完成此工作 时必须注意合适的方向，以避免将线缆缠绕到固定 柱环上顺时针方向从左边旋转整理好线缆，逆时 针方向从右边开始旋转整理好线缆 1、模块化配线架的安装过程2、固定式配线架的端接①、在配线架上安装理线器，用于支撑和理顺过多 的电缆 ②、利用压线钳将线缆剪至合适的长度 ③、利用剥线钳剥除双绞线的绝缘层包皮 ④、依据所执行的标准和配线架的类型，将双绞线 的4对线按照正确的颜色顺序一一分开注意，千 万不要将线对拆开 ⑤、根据配线架上所指示的颜色，将导线一一置入 线槽最后，将4个线对全部置入线槽 2、固定式配线架的端接⑥、利用打线工具端接配线架与双绞线。
⑦、重复第2步至第6步的操作，端接其他双 绞线 ⑧、将线缆理顺，并利用尼龙扎带将双绞线 与理线器固定在一起 ⑨、利用尖嘴钳整理扎带配线架端接完成 各式配线架端接效果图7.4 光缆敷设 7.4.1 光缆敷设前的检查准备 1、工程所用的光缆规格、型号、数量应符合设计的规定 和合同要求 2、光纤所附标记、标签内容应齐全和清晰 3、光缆外护套需完整无损，光缆应有出厂质量检验合格 证 4、光缆开盘后，应先检查光缆外观有无损伤，光缆端头 封装是否良好 5、光纤跳线检验应符合下列规定：具有经过防火处理的 光纤保护包皮，两端的活动连接器端面应装配有合适 的保护盖帽；每根光纤接插线的光纤类型应有明显的 标记，应符合设计要求 6、光纤衰减常数和光纤长度检验 7.4 光缆敷设 7.4.2 光缆敷设的基本要求 –光缆弯曲半径应至少为光缆外径的15倍 –敷设光缆的牵引力一般应小于光缆允许张力的80%，对 光缆瞬间最大牵引力不能超过允许张力为了满足对 弯曲半径和抗拉强度的要求，在施工中应使光缆卷轴 转动，以便拉出光缆 –敷设时应控制光缆的敷设张力，避免使光纤受到过度 的外力（弯曲、侧压、牵拉、冲击等）在光缆敷设 施工中，严禁光缆打小圈及弯折、扭曲，光缆施工宜 采用“前走后跟，光缆上肩”的放缆方法，能够有效地 防止打背扣的发生 –光缆布放应有冗余，多余光缆盘成圆来存放，光缆盘 曲的弯曲半径也应至少为光缆外径的15倍，预留长度 宜为3~5m7.4 光缆敷设 7.4.2 光缆敷设的基本要求 –敷设光缆的两端应贴上标签，以表明起始位置和终端 位置 –光缆与建筑物内其他管线应保持一定间距，最小净距 符合第4章表4-2的规定 –必须在施工前对光缆的端别予以判定并确定A、B端，A 端应是网络枢纽的方向，B端是用户一侧，敷设光缆 的端别应方向一致，不得使端别排列混乱 –光缆不论在建筑物内或建筑群间敷设，应单独占用管 道管孔，如利用原有管道和铜芯导线电缆 共管时，应 在管孔中穿放塑料子管，塑料子管的内径应为光缆外 径的1.5倍以上。
在建筑物内光缆与其他弱电系统平行 敷设时，应有间距分开敷设，并固定绑扎当4芯光 缆在建筑物内采用暗管敷设时，管道的截面利用率应 为25%～30% 7.4.3光缆敷设 • 光缆敷设有建筑物内光缆敷设和建筑群光缆敷设 两种 • 在建筑物内，光缆主要用垂直干线布线，主要通 过弱电井垂直敷设光缆在弱电井中敷设光缆有 两种选择：向上牵引和向下垂放 • 建筑群之间的光缆敷设，与综合布线系统设计中 讨论的一样主要有管道敷设、隧道敷设、直埋敷 设和架空敷设等四种敷设方法，其中地下管道中 敷设是最好的一种方法，也是最多采用的一种方 法 管道光缆敷设方法1. 敷设光缆前，应逐段将管孔清刷干净和试通 2. 当穿放塑料子管时，其敷设方法与光缆敷设基本相同 3. 光缆采用人工牵引布放时，每个人孔或手孔应有人值守 帮助牵引，人工牵引可采用玻璃纤维穿线器；机械布放 光缆时，不需每个孔均有人，但在拐弯处应有专人照看 4. 光缆一次牵引长度一般不应大于1000m超长距离时，应 将光缆采取盘成倒8字形分段牵引或在中间适当地点增加 辅助牵引，以减少光缆张力和提高施工效率 5. 为了在牵引过程中保护光缆外护套等不受损伤，在光缆 穿入管孔或管道拐弯处与其他障碍物有交叉时，应采用 导引装置或喇叭口保护管等保护管道光缆敷设方法6.光缆敷设后，应逐个在人孔或手孔中将光缆放置在规定 的托板上，并应留有适当余量，避免光缆过于绷紧。
7.光缆管道中间的管孔不得有接头 8.光缆与其接头在人孔或手孔中，均应放在人孔或手孔铁 架的电缆托板上予以固定绑扎，并应按设计要求采取 保护措施保护材料可以采用蛇形软管或软塑料管等管 材 9.光缆在人孔或手孔中应注意以下几点：光缆穿放的管孔 出口端应封堵严密，以防水分或杂物进入管内；光缆 及其接续应有识别标 志，标志内容有编号、光缆型号 和规格等；在严寒地区应按设计要求采取防冻措施， 以防光缆受冻损伤 ；如光缆有可能被碰损伤时 ，可在 其上面或周围采取保护措施 7.5 光纤连接 7.5.1 光纤连接的种类 • 连接点包括光纤直接接续点、连接器端接和连接 器互连等连接点 • 光纤连接也相应的有接续和端接两种方式 • 光纤接续是指两段光纤之间的永久连接 • 光纤接续分为机械接续和熔接两种方法 • 机械接续是把两根切割清洗后的光纤通过机械连 接部件结合在一起，机械接续部件是一个把两根 光纤集中在一起并把它们接续在一起的设备，机 械接续可以进行调谐以减少两条光纤间的连接损 耗 7.5 光纤连接 7.5.1 光纤连接的种类 • 光纤熔接 是在高压电弧下把两根切割清洗后的光纤连 接在一起，熔接时要把两光纤的接头熔化后接为一体 • 光纤熔接机是专门用于光纤熔接的工具 • 目前工程中主要采用操作方便、接续损耗低的熔接连接方 式。
• 光纤端接是把光纤连接器与一根光纤接续然后磨光的过程 ，所以现在综合布线工程中普通选用现成的光纤跳线和尾 纤，而很少进行现场光纤端接连接器 • 光纤连纤连 接器互连连是将两条半固定的光纤纤（尾纤纤）通过过其 上的连连接器与此模块块嵌板（光纤纤配线线架、光纤纤插座）上 的耦合器互连连起来 7.5.2 光纤接续要求 1， 安全操作规程 1）参加光缆施工的人员必须经过专业培训 2) 在光纤使用过程中技术人员不得检查其端头 3) 对光纤工作时，必须戴上眼镜和手套，穿上 工作服，或者提供其他的有效方法供技术人员 拣破碎的或零星纤维使用 4) 决不允许观看已通电的光源、光纤及其连接 器 5) 离开工作区之前，所有接触过裸光纤的工作 人员必须立即洗手，并对衣服进行检查7.5.2 光纤接续要求 2、光纤接续的基本要求 （1）光缆终端接头或设备的布置应合理有序，安装位置 需安全稳定，其附近不应有可能损害它的外界设施， 例如热源和易燃物质等 （2）从光缆终端接头引出的尾巴光缆或单芯光缆的光纤 所带的连接器应按设计要求插入光配线架上的连接部 件中暂时不用的连接器可不插接，但应套上塑料帽 ，以保证其不受污染，便于今后连接。
（3）在机架或设备（如光纤接头盒）内，应对光纤和光 纤接头加以保护，光纤接续后应排列整齐、布置合理 ，将光纤接头固定、光纤盘绕方向要一致、松紧适度 、无扭绞受压现象，要有足够的空间和符合规定的曲 率半径其光纤余留长度不应小于1.2m7.5.2 光纤接续要求 2、光纤接续的基本要求 （4）光缆传输系统中的光纤跳线光纤连接器在插入适配 器或耦合器前，应用丙醇酒精棉签擦拭连接器插头和 适配器内部，清洁干净后才能插接，插接必须紧密、 牢固可靠 （5）光纤终端连接处均应设有醒目，其标志内容应正确 无误，清楚完整（如光纤序号和用途等） （6）光缆中的铜导线、金属屏蔽层、金属加强心和金属 铠装层均应按设计要求，采取终端连接和接地，并要 求检查和测试其是否符合标准规定，如有问题必须补 救纠正 7.5.3 光纤连接的损耗 • 光纤连接损耗原因包括光纤本征因素和非 本征因素两类 • 光纤本征因素是指光纤自身因素，它是由 光纤的变化引起的，当两根不同类型的光 纤连接在一起的时候，也会导致本征损耗 • 非本征因素是指接续技术引起的光纤连接 损耗 • 引起光纤连接损耗的主要是非本征因素 非本征因素主要有以下几种情况 (1)端面分离 ：活。
