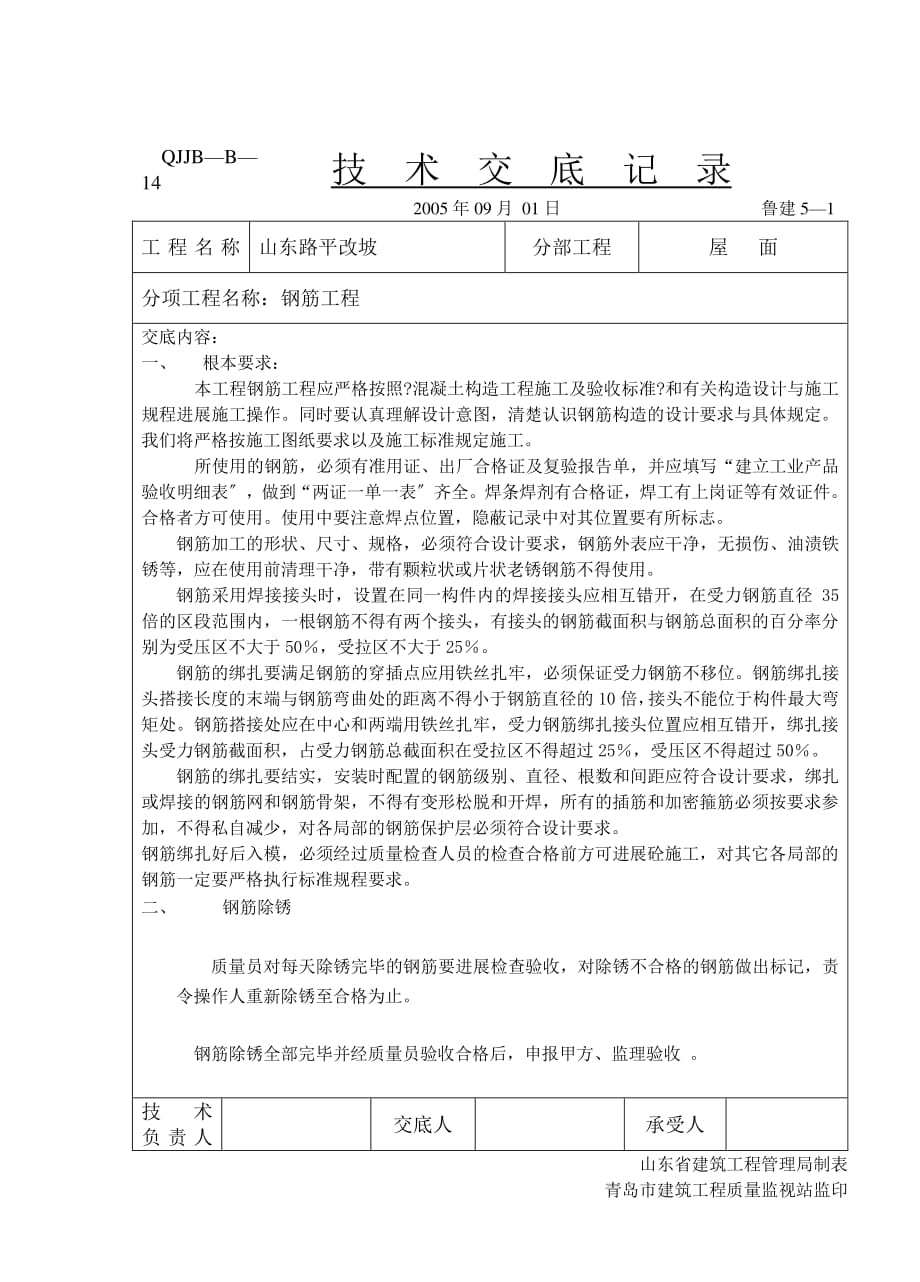

QJJBB 14 技 术 交 底 记 录 2005 年 09 月 01 日 鲁建 51 工 程 名 称 山东路平改坡 分部工程 屋面 分项工程名称：钢筋工程 交底内容： 一、 根本要求： 本工程钢筋工程应严格按照?混凝土构造工程施工及验收标准?和有关构造设计与施工 规程进展施工操作同时要认真理解设计意图，清楚认识钢筋构造的设计要求与具体规定 我们将严格按施工图纸要求以及施工标准规定施工 所使用的钢筋，必须有准用证、出厂合格证及复验报告单，并应填写“建立工业产品 验收明细表，做到“两证一单一表齐全焊条焊剂有合格证，焊工有上岗证等有效证件 合格者方可使用使用中要注意焊点位置，隐蔽记录中对其位置要有所标志 钢筋加工的形状、尺寸、规格，必须符合设计要求，钢筋外表应干净，无损伤、油渍铁 锈等，应在使用前清理干净，带有颗粒状或片状老锈钢筋不得使用 钢筋采用焊接接头时，设置在同一构件内的焊接接头应相互错开，在受力钢筋直径 35 倍的区段范围内，一根钢筋不得有两个接头，有接头的钢筋截面积与钢筋总面积的百分率分 别为受压区不大于 50，受拉区不大于 25 钢筋的绑扎要满足钢筋的穿插点应用铁丝扎牢，必须保证受力钢筋不移位。
钢筋绑扎接 头搭接长度的末端与钢筋弯曲处的距离不得小于钢筋直径的 10 倍， 接头不能位于构件最大弯 矩处钢筋搭接处应在中心和两端用铁丝扎牢，受力钢筋绑扎接头位置应相互错开，绑扎接 头受力钢筋截面积，占受力钢筋总截面积在受拉区不得超过 25，受压区不得超过 50 钢筋的绑扎要结实，安装时配置的钢筋级别、直径、根数和间距应符合设计要求，绑扎 或焊接的钢筋网和钢筋骨架，不得有变形松脱和开焊，所有的插筋和加密箍筋必须按要求参 加，不得私自减少，对各局部的钢筋保护层必须符合设计要求 钢筋绑扎好后入模，必须经过质量检查人员的检查合格前方可进展砼施工，对其它各局部的 钢筋一定要严格执行标准规程要求 二、 钢筋除锈 质量员对每天除锈完毕的钢筋要进展检查验收，对除锈不合格的钢筋做出标记，责 令操作人重新除锈至合格为止 钢筋除锈全部完毕并经质量员验收合格后，申报甲方、监理验收 技术 负 责 人 交底人 承受人 山东省建筑工程管理局制表 青岛市建筑工程质量监视站监印 QJJBB 14 技 术 交 底 记 录 2005 年 09 月 01 日 鲁建 51 工 程 名 称 山东路平改坡 分部工程 屋面 分项工程名称：钢筋工程 钢筋植筋 本工程在屋面需进展钢筋植筋。
植筋由专业施工队伍施工，严格按施工程序进展，植筋深度不小于 15d 三、 钢筋加工 1、受力钢筋的弯钩和弯折按下流规定施工 2 HPB235 级钢筋末端作 180 度弯钩，其弯弧内直径不小于钢筋直径的 2.5 倍，弯钩的 3 当图纸要求钢筋末端作 135 度弯钩时， HRB335 级弯弧内直径不小于钢筋直径的 4 倍， 弯钩的弯后平直局部要符合设计要求； 4钢筋作不大于 90 度的弯钩时，弯折处的弯户内直径不小于钢筋直径的 5 倍； 5、除焊接封闭环式箍筋外，钢筋拉钩末端应作弯钩，弯钩内直径不小于钢筋直径的 4 倍，弯购得弯后平直局部长度为钢筋直径的 10 倍； 6、钢筋调直采用冷拉方法HPB235 级圆钢钢筋的冷拉率不大于 4% 表 1 钢筋加工的允许偏差 工程 允许偏差mm 受力钢筋顺长度方向全长的净尺寸 +-10 弯起钢筋的弯折位置 +-20 箍筋内净尺寸 +-5 四、 钢筋绑扎 一钢筋绑扎应按以下要求进展： 1. 钢筋绑扎前，应注意钢筋的搭接长度和锚固长度应符合设计及标准要求； 2. 梁、柱箍筋均做 135 度弯钩，弯钩直段长度不小于 10d； 3. 箍筋应与受力钢筋垂直设置，弯钩叠合处应沿受力钢筋错开放置； 4. 钢筋保护层厚度应符合以下规定：梁柱为 25MM 且不小于受力钢筋直径； 五、 钢筋闪光对焊 一材料要求 钢筋具有出厂合格证，进场后经复验后符合平安标准要求 ，钢筋焊接部位清净，外表平 整，无油污杂质。
技术 负 责 人 交底人 承受人 山东省建筑工程管理局制表 青岛市建筑工程质量监视站监印 QJJBB 14 技 术 交 底 记 录 2005 年 09 月 01 日 鲁建 51 工 程 名 称 山东路平改坡 分部工程 屋面 分项工程名称：钢筋工程 二作业条件 1、 焊机检修完好，对焊机容量、电压符合要求并符合平安规定 2、 操作人员经培训、考核并持证上岗 三施工操作工艺 根据钢筋品种、直径和所用对焊机功率大小，选用连续闪光焊、预热闪光焊、闪光预 热闪光焊等对焊工艺，对焊性差的钢筋对焊后采用通电热处理措施，以改善接头塑性 1.连续闪光焊 工艺过程包括：连续闪光和顶锻施焊时先闭合一次电路，使两钢筋端面微接触， 促使钢筋间隙中产生闪光，接着徐徐移动钢筋，使两端钢筋面仍保持轻微接触，形成连 续闪光过程当闪光到达规定程度后烧平端面闪掉杂质热至熔化 适用直径 18mm 以下的钢筋 四质量标准 对焊钢筋接头的质量检验应分批进展外观检查和力学性能试验，在同一台班内、由同一 焊工完成的 300 个同级别，同直径钢筋焊接头应为一批，当一同台班同焊接数量，应从每批 中抽查 10%且不得少于 10 个，力学性能试验应从每批接头中随机抽取 6 个试件做试验。
五成品保护 1. 焊接后焊接区防止骤冷以免发生脆裂， 当气温较低时接头部位应适用保 温材料覆盖 2. 钢筋对焊半成品按规格、型号分类堆放整齐堆放场所应有遮盖防止雨 淋而锈蚀 3. 运输对焊半成品时不能随意抛掷，以免钢筋变形平安措施应做好，雨天 等情况应注意平安，同时机械有接地措施及机械有棚遮盖 六 钢筋植筋 施工步骤 1钻孔 2清孔 3放置专用胶 4密实并搅拌 5、旋转插入钢筋 6、界面处理 技术 负 责 人 交底人 承受人 山东省建筑工程管理局制表 青岛市建筑工程质量监视站监印 QJJBB 14 技 术 交 底 记 录 2005 年 09 月 01 日 鲁建 51 工 程 名 称 山东路平改坡 分部工程 屋面 分项工程名称：钢筋工程 要点： 1、筋应除去油污、锈蚀 2、孔内灰尘去除干净 3、专用胶置入孔内,用反时针搅拌杆，搅拌 30 秒钟以上，并上下 5 次以上 4、钢筋旋转插入，直至孔底，再轻轻敲击钢筋使胶与钢筋外表更密实 5、固化前，不得撞动钢筋 6、在混凝土构件下外表即仰面锚固植筋时 ，在搅拌杆上装置 块三夹板板上开孔 ，以防搅拌时胶倒出，钢筋插入后，用速凝胶封口 7、种植钢筋深度要求,必到达 15D 8、种植钢筋完毕,由建筑工程技术监视部门出具抗拉拔检测报告。
要求： 1、种植钢筋后进入固化期,在此期间不得进展有撞动固化行为的施工行为 2、固化期后(8 小时)方可进展作业面施工 七 工程施工注意要点 1. 保护层厚度的控制：所有钢筋都应按规定距离加设垫块，垫块采用定型塑料和水泥 砂浆垫块，垫块的制作应用较高标号水泥砂浆，对双层筋应设马凳； 2. 对于穿柱节点，梁筋较密时，应仔细研究满足梁筋的锚固长度，定出绑扎顺序，严 格控制钢筋标高，以保证后续工序标高不受影响； 3. 钢筋的位置控制：施工中很容易造成钢筋的移位，严禁乱踏钢筋，在混凝土振捣过 程中也应严格注意振捣棒不碰震钢筋； 4. 钢筋的级别规格严格按设计要求采用，梁柱的钢筋不得随意变动，钢筋代换必须征 得设计单位的同意； 5. 各种钢筋及接头的拉伸弯曲试验必须按规定取样试验； 6. 墙柱拉结钢筋应严格按设计要求和标准图集预制； 7. 各种预埋件、管件、孔洞都应按设计要求留置，并按设计要求绑扎加强筋 墙体构造柱钢筋按图纸和标准调置 技术 负 责 人 交底人 承受人 山东省建筑工程管理局制表 青岛市建筑工程质量监视站监印 。
