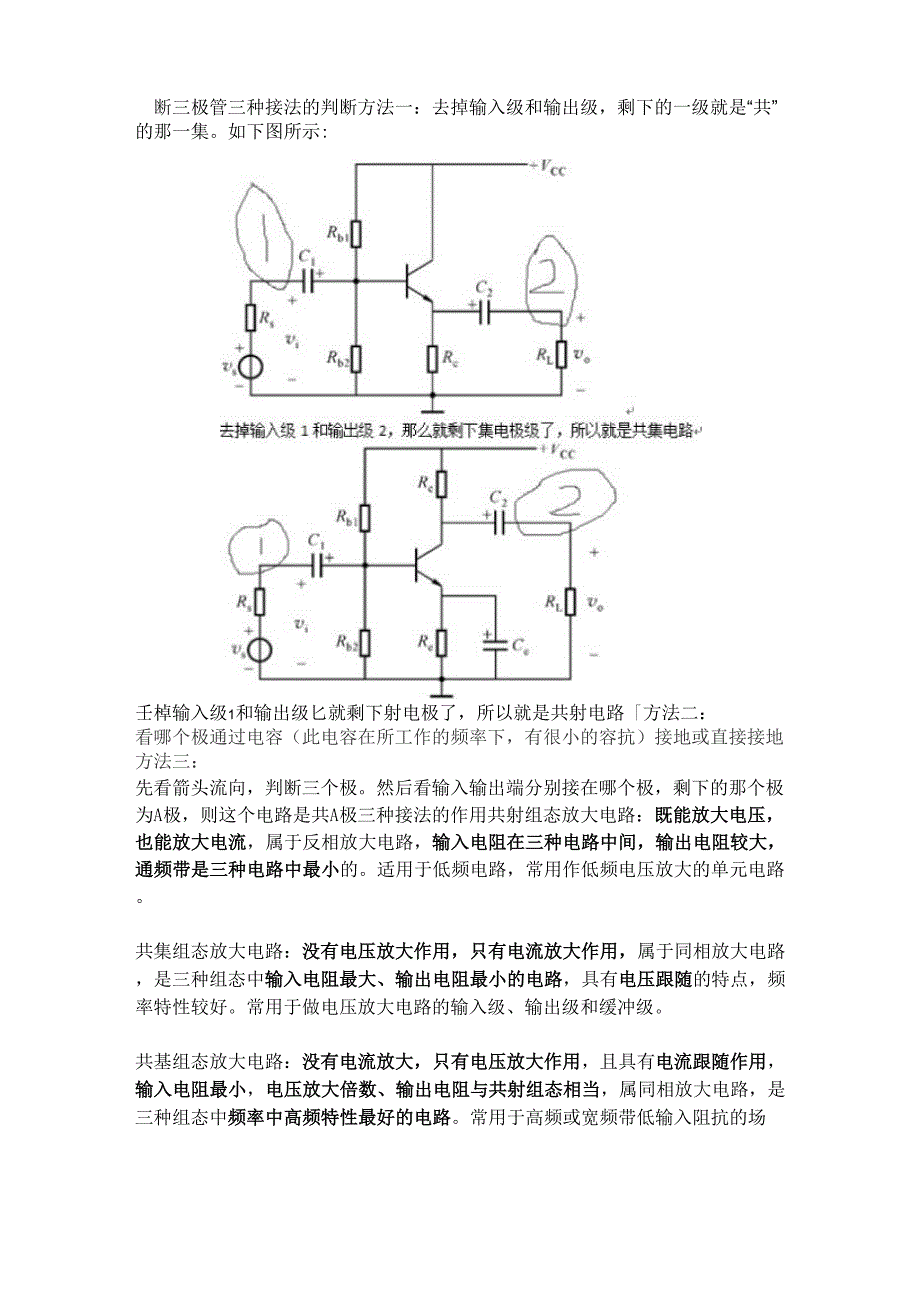

Ml断三极管三种接法的判断方法一：去掉输入级和输出级，剩下的一级就是“共”的那一集如下图所示:壬棹输入级1和输出级匕就剩下射电极了，所以就是共射电路「方法二：看哪个极通过电容（此电容在所工作的频率下，有很小的容抗）接地或直接接地方法三：先看箭头流向，判断三个极然后看输入输出端分别接在哪个极，剩下的那个极为A极，则这个电路是共A极三种接法的作用共射组态放大电路：既能放大电压，也能放大电流，属于反相放大电路，输入电阻在三种电路中间，输出电阻较大，通频带是三种电路中最小的适用于低频电路，常用作低频电压放大的单元电路共集组态放大电路：没有电压放大作用，只有电流放大作用，属于同相放大电路，是三种组态中输入电阻最大、输出电阻最小的电路，具有电压跟随的特点，频率特性较好常用于做电压放大电路的输入级、输出级和缓冲级共基组态放大电路：没有电流放大，只有电压放大作用，且具有电流跟随作用，输入电阻最小，电压放大倍数、输出电阻与共射组态相当，属同相放大电路，是三种组态中频率中高频特性最好的电路常用于高频或宽频带低输入阻抗的场。
