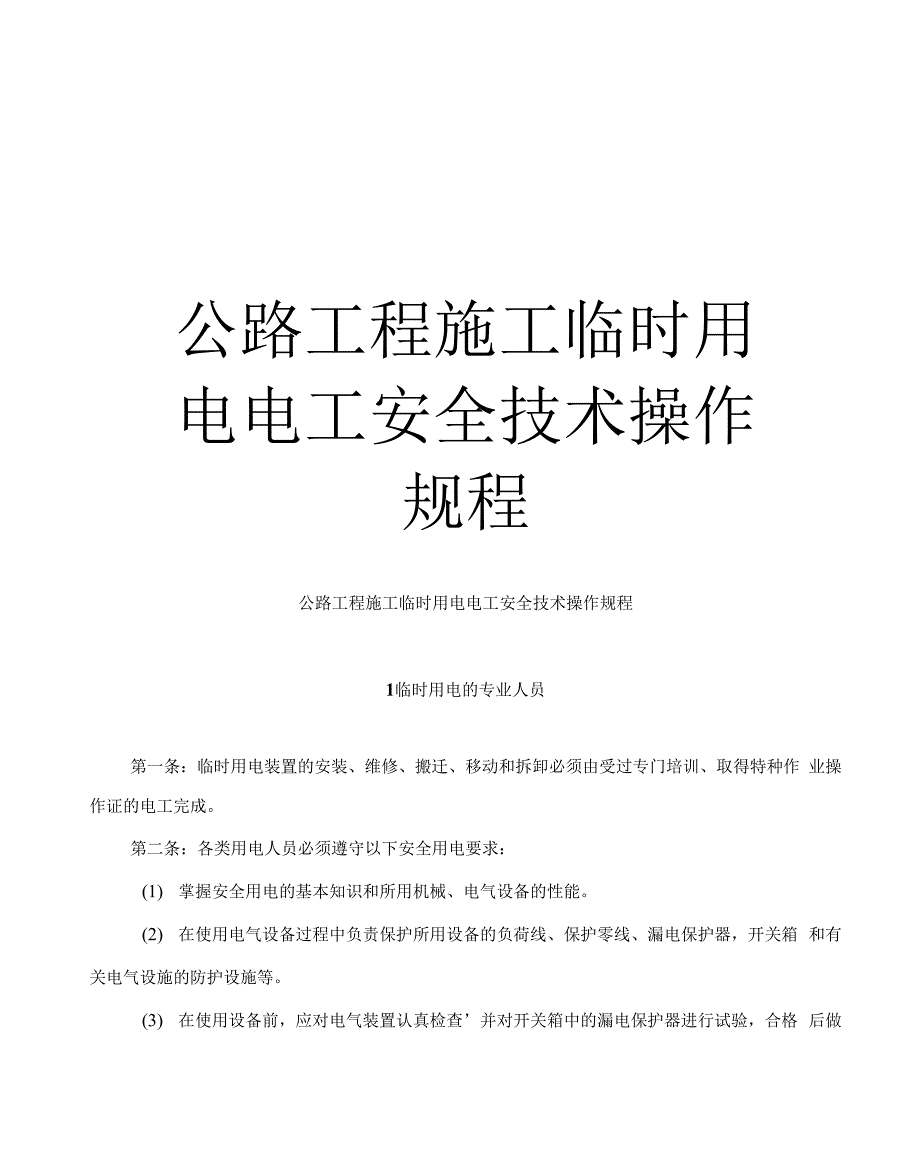

公路工程施工临时用电电工安全技术操作规程公路工程施工临时用电电工安全技术操作规程1临时用电的专业人员第一条：临时用电装置的安装、维修、搬迁、移动和拆卸必须由受过专门培训、取得特种作 业操作证的电工完成第二条：各类用电人员必须遵守以下安全用电要求：(1) 掌握安全用电的基本知识和所用机械、电气设备的性能2) 在使用电气设备过程中负责保护所用设备的负荷线、保护零线、漏电保护器，开关箱 和有关电气设施的防护设施等3) 在使用设备前，应对电气装置认真检查’并对开关箱中的漏电保护器进行试验，合格 后做记录，确保用电安全4）使用的设备停止工作时，必须将开关箱中的控制开关断开，并锁好开关箱2.配电室第一条：配电室建筑物耐火等级不低于3级；室内应配置砂箱和适于扑救电气火灾 的灭火 器第二条：配电室的门向外开，并配锁第三条：配电室的顶棚距地面不低于3mo第四条：在配电室内设值班室或检修室时，该室距配电屏（盘）的水平距离应大于lm,并采取 屏障隔离第五条：配电室应能自然通风，保持下燥，并采取防止雨、雪和小动物进入的措施3配电装置第一条：配电屏（盘）单列布置宜靠墙安装，正面的操作通道宽度不小于1.5mo第二条：配电屏（盘）双面维护的，正面操作通道宽度不小于2m,背面维护通道宽度不小于0.8m o第三条：配电屏（盘）侧面的维护通道不小于lm°第四条：配电室内的裸胃线与地面垂直距离小于2.5m时，采取遮栏隔离.遮栏下方通行高度 不小于1.9m;遮栏与带电部分的净距离不小于0.075mo第五条：配电装置的上端距顶棚不小于0・5m°第六条：配电屏（盘）应与重复接地线及保护零线做电气连接。
4临时用电配电线路第一条：架空线路的电杆应采用钢筋混凝土杆或木杆严禁在树木、脚手架等上架设用电线 路钢筋混凝土杆不得有露筋、环间裂纹和扭曲；木杆不得腐朽，其梢径不得小于140mm第二条：电杆埋设深度应为杆长的1/10加0.6m在松软土质处应适当加大埋设深 度或采用 卡盘固定第三条：终端杆和转角杆应加装拉线或撑杆拉线宜采用镀锌钢丝，其截面不得小于3x (p4.0mm2 ；拉线与电杆夹角应在45~ 30之间；拉线地锚埋设深度不小于1.0m;钢 筋混凝土电 杆的拉线应在高于地面2.5m处加装拉紧绝缘子撑杆可采用混凝土杆或木 杆;撑杆埋设深度不得 小于0.8m，其底部应垫底盘或石块；撑杆与主杆的夹角以30第四条：架空线路横担可选用铁横担或木横担，铁横担按下表1选用；木横才日截面 应不小 于80mmx80mmo横才日的长废按下表2选用铁横担角钢型号选用表表1导线截面(mm?)16―253550—70—95120低压直线杆角钢横担低压承力杆角钢横担二线及三线四线及以上L50x52xL50x52xL63x5L63X52xL63x52XL70x6横才日长度选用表表2横才日长度(m)二线 三线、四线 五线"0.7 15 TV第五条：直线杆和15。
以下的转角杆可采用单横才日，但跨越机动车道时应采用单横 担， 双绝缘子；15的转角杆应采用双横担、双绝缘子；45以上的转角杆应采用十字横担第六条：架空线路的相序排列应符合下列规定：(1) 在同一横担上和保护零线同时架设时，导线相序排列是：面向负荷从左侧起为LI、N、L2、L3、PE ；(2) 动力线和照明线分别在两个横担下架设时，上层横担面向负荷，从左侧起为：LI、L2、L3,下层从左侧起为 L1 (或 L2、L3)、N、PEO第七条：架空线路的档距不得大于35m，线间距离不得小于0.3m架空线路在一个档距内每 一层导线的接头数不得超过该层线数的50%.且一根导线只允许有一个接头但在距越铁路、公 路、河流及其他电力线路时，档距内不得有接头第八条：埋地电缆的敷设应符合以下要求：(1) 敷设深度不小于600mm并在电缆上、下均匀铺设50mm厚的细砂，然后覆 盖砖等硬 质保护层，其埋设路径应设方位标识2) 埋地电缆线路与其附近热力管道的平行间距不得小于2m,交叉间距不得小于lm;(3) 埋地电缆穿越建筑物、构筑物、道路等易受机械损伤的场所，以及引出地面从2.0m 高至地下0.2m处必须加设防护套管。
4) 埋地电缆的接头应设在地面上的专用接线盒内，接线盒应能防水、防尘、防机械损 伤，并远离易燃、易爆、易腐蚀的场所第九条：架空电缆敷设应符合以下要求：(1) 架空电缆应使用绝缘子固定在墙壁或电杆上，绑扎电缆必须用绝缘线(带)固定绑扎严 禁使用金属裸线2) 架空电缆的挡距应保证电缆能承受自重所带来的荷重3) 架空电缆的最大弧垂距地不得小于2.5m第十条：进入在建工程的临时用电电缆线路必须采用埋地引人，其垂直敷设位置应 充分利用 在建工程的竖井、垂直孔洞等，并应靠近用电负荷中心，固定点以每层楼高度不少于一处为宜 在在建工程内水平敷设时，宜沿墙固定，其最大弧垂点距地面不得小 于1.8mo第十一条：电缆接头应牢固、可靠，并使用绝缘物包扎，接头不得承受张力第十二条：电缆线路不得沿地面明设第十一三条：室内配线应采用瓷瓶、瓷(塑料)夹敷设，配线距地面高度不得小于2.5mo第十四条：进户线过墙应穿管保护，距地面高度不得小于2.5m其室外端应采用绝缘子固 定，并应采用防雨措施第十五条：潮湿场所或非埋地电缆配线必须穿管敷设管口应密封，采用金属管敷设时，金 属管应作保护接零第十六条：室内钢索配线应符合以下要求：(1)吊架间距不宜大于12m。
2) 导线采用瓷夹固定时，导线间距不小于35mm,瓷夹间距不大于800mm°(3) 导线采用瓷瓶固定时，导线间距不小于0.1m,瓷瓶间距不大于1.5mmo(4) 采用护套绝缘导线时，可直接敷设于钢索上5. 控制设备及接地与接零第一条：临时用电的配电屏、配电箱及开关箱必须在技术上采取合理的组成结构型式第二条：临时用电配电系统应分级设置即在总配电屏(箱)下，设分配电箱，分配电箱以下 设开关箱，所有用电设备必须从各自专用的开关箱中取得电源分配电箱的层 次视施工现场规 模、用电容量或用电设备数量而定，使施工现场临时用电形成层次清晰 的三级配电和两级保护系 统第三条：漏电保护器的使用应符合以下规定：(1) 施工现场临时用电实行两级漏电保护，即总配电屏(箱)设一级漏电保护器，开关箱设 二级漏电保护器2) 应选择电流动作型漏电保护器3) 开关箱内的第二级漏电保护器必须选择额定漏电动作电流小于30mA,额定漏电动作时 间小于0.1s的快速型漏电保护器4) 在有泥浆水和特别潮湿的施工场所，应选用额定漏电动作电流小于15mA,额定漏电动 作时间小于0.1s的防溅型漏电保护器5) 上级漏电保护器与下级漏电保护器的技术参数应当匹配。
第四条：配电箱、开关箱及箱内安装的开关电器在正常情况下不带电的金属部分均 应作可靠 的保护接零第五条：配电箱、开关箱内必须设置在任何情况下能够分断、隔离电源的开关电 器第六条：开关箱与用电设备之间实行"一机一闸一漏一箱“制第七条：照明配电宜与动力配电分设，自成独立配电系统第八条：在设有专用保护零线(TN-S保护系统)的施工现场内，应将专用保护零线重复接 地，重复接地点应不少于3处，每一重复接地装置的接地电阻值应不大于10欧第九条：在设有专用保护零线的施工现场，下列电气设备在正常情况下不带电的外 露可导电 部分应与专用保护零线连接：(1) 电机、变压器、电器、照明器具:电动机械、电动工具的金属外壳、基座；(2) 电气设备传动装置的金属部件；(3) 配电屏(盘)和控制屏的金属框架；(4) 室内外配电装置的金属构架、箱体及靠近带电部分的金属围栏和金属门；(5) 电力线路的金属保护管、敷设钢索、起重机轨道、滑升模板的金属操作平台TT /(6) 电力线路电杆上的开关、电容器等电气装置的金属外壳及支架6. 配电箱与开关箱的维护第一条：配电箱和开关箱在正常情况下检查维修周期以一个月一次为宜第二条：配电箱、开关箱内的开关电器应当保持整洁、干燥，电箱内不得放置任何 杂物。
第三条：配电箱、开关箱不得另行挂接其他临时用电设备第四条：配电箱、开关箱中的熔断器的熔体应经常更换.规格符合安全使用要求，禁止用非 标准的不合格的熔体代替第五条：配电箱、开关箱的进出线应避免受外力，并应严格防止与金属利刃和强腐蚀介质接 触7.照明第一条：施工现场宜设置单独的照明用电回路在停电后作业人员需要及时撤离现场的特殊 工程，必须装设自备电源的应急照明装置第二条：照明灯具的金属外壳必须作保护接零单相照明回路的照明开关箱内必须装设漏电 保护器第三条：一般场所宜选用额定电压为220V的照明器对下列特殊场所应使用安全电压照明 器：(1) 隧道、人防工程，有高温、导电灰尘或灯具距地面高度室外低于3m,室内低于2.4m 的场所，电源电压不得大于36V ；(2) 使用行灯，其电源电压不得大于36V；(3) 在潮湿和易触及带电体的场所，照明电压不得大于24V；(4) 在特别潮湿场所和金属容器内工作，照明电源电压不得大于12VO第四条：照明系统中的每一单相回路上，灯具和插座数量不得超过25个，并应装 设熔断电 流在15A以下的熔断器保护第五条：碘鸽灯的使用应符合以下规定：(1) 电源电压为220V的碘鹄灯宜做固定式照明灯具，安装高度不得低于3m,倾斜不大于 4。
其金属外壳应作保护接零；(2) 碘鸽灯作移动式照明灯具时，电源电压应采用36V电源电压当移动不频繁时，也可 采用220V电源电压，但应按1类手持式电动工具要求，除金属外壳应作保护接零外，还应加装 漏电保护器，移动人员应穿戴绝缘防护用品第六条：钠、钝、钢等金属卤化物灯具的安装高度宜在5m以上，灯线应在接线柱上固定， 不得靠近灯具表面第七条：照明灯具与易燃物之间，应保持一定的安全距离，普通灯具不宜小于300mm,碘鸽 灯等高热灯具不宜小于500mm，且不得直接照射易燃物当间距不够 时，应采取隔热措施第八条：螺口灯头及接线应符合以下规定：(1) 相线接在与中心触头相连的一端，零线接在与纹口相连的一端；(2) 灯头的绝缘外壳不得有损伤和漏电第九条：所有电器、灯具的相线必须经开关控制，不得将相线直接引人电器、灯 具第十条：灯具内的接线必须牢固，灯具外的接线必须作可靠的绝缘包扎第十一条：对于夜间影响飞机或车辆通行的在建工程及机械设备.必须设置醒目的红色信号 灯信号灯和总配电室工作照明灯的电源应设在施工现场电源总开关的前侧8.自备电源第一条：自备发电机组一般设置在室内，并靠近配电室第二条：自备发电机组排烟管必须伸出室外。
安装发电机组的室内及周围除为发电需要临时 贮油桶外，严禁存放大量油桶和易燃易爆物品第三条：自备发电电源与外电线路电源在电气上必须联锁，二者不得并联同时供 电第四条：施工现场临时用电工程采用专用保护零线的中性点直接接地的供配电系统 时，自备 发配电组应采用三相四线制中心点直接接地系统第五条：自备发电机组电源系统的接地、接零保护系统应独立设置，与外电电源线 路不得有 任何电气连接第六条：操作发电机组时应遵守下列规定：(1) 按发电机组使用说明书规定的方法启动发电机组2) 观察控制屏上述各仪表的指示是否正常，待发电机组空载运行符合规定要求时，方可 加载。
