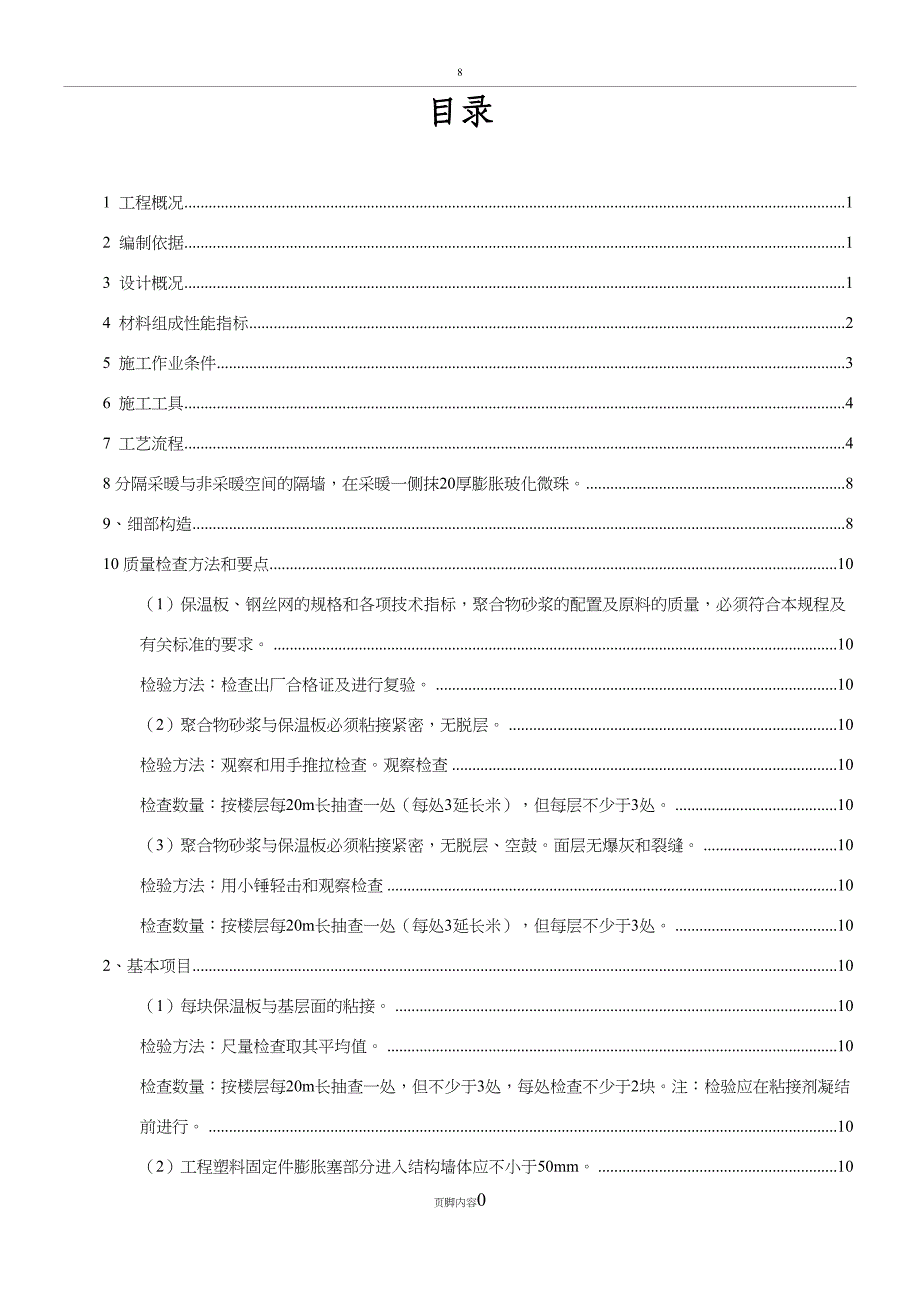

8目录1 工程概况 12 编制依据 13 设计概况 14 材料组成性能指标 25 施工作业条件 36 施工工具 47 工艺流程 48 分隔采暖与非采暖空间的隔墙，在采暖一侧抹20厚膨胀玻化微珠 89、细部构造 810 质量检查方法和要点 10（1）保温板、钢丝网的规格和各项技术指标，聚合物砂浆的配置及原料的质量，必须符合本规程及有关标准的要求 10检验方法：检查出厂合格证及进行复验 10（2）聚合物砂浆与保温板必须粘接紧密，无脱层 10检验方法：观察和用手推拉检查观察检查 10检查数量：按楼层每20m长抽查一处（每处3延长米），但每层不少于3处 10（3）聚合物砂浆与保温板必须粘接紧密，无脱层、空鼓面层无爆灰和裂缝 10检验方法：用小锤轻击和观察检查 10检查数量：按楼层每20m长抽查一处（每处3延长米），但每层不少于3处 102、基本项目 10（1）每块保温板与基层面的粘接 10检验方法：尺量检查取其平均值 10检查数量：按楼层每20m长抽查一处，但不少于3处，每处检查不少于2块注：检验应在粘接剂凝结前进行 10（2）工程塑料固定件膨胀塞部分进入结构墙体应不小于50mm。
10检验方法：退出自攻螺丝，观察检查 11检验数量：按楼层每20m长抽查一处，但不少于3处，每处检查不少于2块 11（3）保温板碰头缝不抹粘接剂 11检查方法：观察检查 11检查数量：按楼层每20m长抽查一处，但不少于3处，每处检查不少于2块 11（4）钢丝网应横向铺设，压贴密实，不能褶皱、翘曲、外露等现象、搭接宽度左右不得小于100mm，上下不得小于80mm. 11检查方法：观察及尺量检查 11检查数量：按楼层每20米长抽查一处，但不少于3处，每处检查不少于2块 11（5）抹专用粘接剂及聚合物砂浆前检查界面剂是否已刷（喷）过 11检查方法：观察并接触检查是否有粘手感 11检查数量：按楼层每20米长抽查一处，但不少于8处 113、允许偏差项目 1111 文明施工及成品保护 1212 成本降低措施 1213 冬季施工措施 1214 冬季施工安全保证措施 131 工程概况 本工程位于陕西省西安市北郊，东为明光路，南为凤城七路，北跟二期相连，住宅地上三十二～三十四层，纯商业部分为地上两层，地下拟建二层，整体地下车库与主楼分开布置，建筑物高度99.05m，建筑总面积约247903.72㎡，地下室面积45592㎡，结构体系为全现浇钢筋混凝土剪力墙结构，纯商业部分为框架结构，高层采用CFG桩处理后的复合地基筏板基础，多层采用柱下独立基础与止水板相结合的处理地基。
地下车库底板板面标高为－6.9m各主楼的底板板面标高为－5.2～－5.7m不等本工程15#－19#主楼属甲类建筑，商业裙房及地下车库为丙类建筑，抗震设防烈度为8度2 编制依据 04CJ01-3变形缝建筑构造(三)《外墙外保温构造》国标10J121《民用建筑外墙保温系统和外墙装饰防火暂行规定》《建筑外墙外保温用岩棉制品》（GB/T25975-2010）《外墙外保温构造图集》陕2005J12 西安市建委发（2012）130号文件3 设计概况（1）外墙（包括封闭阳台的外墙）采用外保温，15号楼外墙外侧粘钉70厚EPS板；16-19号楼外墙外侧粘钉60厚EPS板；15-19号楼所有封闭阳台接触室外空气的梁、板、墙：外侧粘贴60厚EPS板对于15、18、19号楼商业部分外墙外侧粘钉80厚岩棉板2）15-19号楼采暖与非采暖房间相邻隔墙：不采暖公共楼梯间、走道、前室、管道井与住宅套内相邻隔墙，在采暖一侧抹20厚膨胀玻化微珠3） 外墙粘钉EPS板层采用固定镀锌钢丝网，住宅楼内阳台EPS保温板上采用固定玻纤网格布详见下图（4） 本工程外墙外立面采用保温板上固定镀锌钢丝网，外墙上窗洞口翻包采用玻纤网格布；外墙阴阳角部位采用玻纤网格布包边。
镀锌钢丝网与玻纤网格布搭接长度为100mm5） 防火隔离带设置要求：在每层楼板处设置300mm宽的水平防火隔离带；女儿墙与屋面等立墙交接处，在屋面最高处的泛水上做500mm宽的水平防火隔离带；女儿墙平屋顶在挑檐板底面做小于500mm宽的水平防火隔离带4 材料组成性能指标（1） 建筑保温材料的热物理和燃烧性能指标材料名称导热系数W/（m.k）干密度kg/m3压缩强度Mpa抗拉强度Kpa燃烧性能EPS板≤ 0.04118-22≤ 0.10B2级XPS板≤ 0.030≤ 0.25≤ 0.20B2级岩棉板≤ 0.04680-200≤ 0.040≤ TR80A级EPS颗粒浆料≤ 0.060180-250≤ 0.20B1级（2）聚合物粘结砂浆、聚合物抹面砂浆 聚合物粘结砂浆拉伸粘结强度（与18±1kg/m3）≤0.1Mpa(常温常态下)，可操作时间为2小时聚合物抹面砂浆拉伸粘结强度（与18±1kg/m3）≥0.1Mpa(常温常态下)（3）锚固件 螺钉为不锈钢或经表面防锈处理的金属塑料套管和圆盘采用聚酰胺、聚乙烯或聚丙烯等材料制成要求单个锚栓最大拉力承载力≥0.6KN（C20以上混凝土）。
4）镀锌钢丝网 丝径：0.9±0.04mm，网孔大小：12.7*12.7mm，焊抗力大于65N，镀锌层重量≥122g/m2（5）耐碱性玻璃纤维网格布 单位面积质量≥130g/m2,耐碱断裂强度（经、纬向）≥750N/50mm，断裂应变（经、纬向）≤5.0%，耐碱断裂强度保留（经、纬向）率≥50%5 施工作业条件 （1） 经业主、监理、总包单位验收外墙体垂直、平整度满足规范要求，办理交接单后即可进行施工 （2） 雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完粘结砂浆或面层聚合物砂浆尚未初凝的墙面 （3） 施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5℃，风力≤5级 6 施工工具 电热丝切割器或壁纸刀（裁挤塑板及网格布用）、电锤、手持式电动搅拌器、粗砂纸、其它抹灰专用工具7 工艺流程 基层墙体处理，基面不平时用1:3水泥砂浆抹平→界面砂浆一道（混凝土、后砌墙）→用粘结砂浆粘贴EPS板→抹3-4厚抗裂砂浆→挂镀锌钢丝网，锚胀管螺丝→抹抗裂砂浆，覆盖钢丝网(抗裂砂浆厚度以达到贴面砖为准)7.1基层清理 （1）清理砼墙面上残留的浮灰、脱模剂油污等，混凝土墙、后砌墙浇水湿润。
（2）剔除剪力墙接茬混凝土，并重新进行修补混凝土墙面错台部位；保证墙面平整度要求 （3）要求粘贴EPS板表面平整度偏差≤4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补；以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺7.2 聚合物粘结砂浆 （1） 聚合物粘结砂浆按照厂家配料单说明书配置，将配置的聚合物粘结砂浆静置5分钟，再搅拌即可使用，配置好的砂浆宜在1小时内用完 （2） 粘结砂浆的配置只许加入净水，不得加入其它添加物7.3安装保温板 （1）保温板规格尺寸1200*600，对角线误差<2保温板用工具刀切割，尺寸允许误差为＋1.5 （2）将粘结砂浆涂抹在保温板的背后，粘结砂浆压实厚度为3mm，为保证粘结牢固，可采取点粘法，且涂粘砂浆面积不得小于保温板面积的40% （3）点粘法：用抹子在每块保温板周边及中间抹宽度50mm厚10的粘结砂浆，再在保温板分格区内抹直径为100mm,厚度为10的灰饼，详见下图： （4） 将抹好粘结砂浆的保温板迅速粘贴在墙面上，以防止表面结皮，失去粘结作用不得在保温板侧面涂抹粘结砂浆 （5） 保温板贴上墙后，应用2m的靠尺压平操作，保证其平整度及粘结牢固，板与板之间要挤紧，不得有缝。
因切割不直形成的缝隙，用保温板条塞入并磨平每贴完一块板，应将挤出的粘结砂浆清除 （6） 保温板的粘贴应分段自下而上沿水平方向横向铺贴每排板应错缝1/2板长，局部最小错缝不得小于200mm （7） 墙角处板应交错互锁图(见下图)门窗洞口四角处EPS板不得拼接,应采用整块EPS板切割成形,EPS板接缝应离开角部至少200mm见下图） （8）当遇到突出墙面的建筑配件时，应用整幅保温板套割，其切割边缘应顺直、平整，不得用零板拼凑7.4 安装锚固件 （1） 锚固件在保温板粘贴8小时后开始安装，宜在其后24小时内完成按设计要求的位置用冲击钻钻孔，孔径10mm，钻入基层墙体深度约为60mm，锚固件钻入基层深度约50mm，以确保牢固可靠 （2）锚固件个数详见下图:（3）自攻螺丝应挤紧，并将塑料膨胀钉的钉帽与保温板表面平齐或若拧入一些，使其与基层墙体充分锚固7.5 保温板打磨： （1） 保温板接缝不平处用打磨机打磨，打磨动作为轻柔的圆周运动，不要沿着与保温板平行的方向打磨 （2） 打磨后及时将保温板碎屑及浮灰用刷子清理干净7.6 抹底层聚合物砂浆（抗裂砂浆） 将聚合物砂浆均匀涂抹在保温板上，厚度为3mm。
7.7 固定镀锌钢丝网 （1）待聚合物砂浆干燥达到一定强度后固定镀锌钢丝网，锚固件间距为双向@500，每平方米不得少于4个钢丝网的搭接宽度应大于40mm，搭接处最多为3层钢丝网，搭接处每隔500mm用塑料膨胀锚栓锚固好 （2）局部固定玻纤网格布 玻纤网翻包：窗洞口、变形缝两侧等处保温板上预粘玻纤网，总宽度200mm，翻包部分宽度为80mm具体做法如下：玻纤网裁剪长度为180mm加板厚首先在翻包部位抹宽度为80mm,厚度为2mm的粘结剂，然后压入80mm长的玻纤网，余下的甩出备用玻纤网格布与钢丝网搭接要求：搭接长度不小于100mm7.8 抹面层聚合物砂浆 抹完底层聚合物砂浆并压入固定镀锌钢丝网后，待砂浆凝固至表面不粘手时，开始抹面层聚合物砂浆，抹面厚度以盖镀锌钢丝网（抗裂砂浆厚度以达到贴面砖为准)8 分隔采暖与非采暖空间的隔墙，在采暖一侧抹20厚膨胀玻化微珠 施工工艺：基层处理→保温层准备→保温层施工→抗裂处理→刮柔性腻子（1） 基层处理：清理内隔墙、混凝土墙表面浮灰，浇水湿润2） 保温层准备：用保温层料做标准厚度贴饼、冲筋，以控制保温层厚度3）保温层施工：保温层一边成活，保温层施工时应达到贴饼、冲筋的厚度，并用大杠搓平，使墙面平整度达到要求。
保温层固化干燥（5天）后，方可进行下一道施工4）抗裂砂浆处理：在保温层表面抹3-4厚抗裂砂浆，立即将耐碱网格布用铁抹子压入抗裂砂浆内，网格布搭接宽度不小于50mm，并不得是网格布褶皱、空鼓、翘起卫生间、厨房抹完抗裂砂浆用木抹子搓平拉毛，其余部分均压光9、细部构造（1）阴阳角构造：（2） 窗洞口：（3）岩棉板防火隔离带：（4） 变形缝做法：10 质量检查方法和要点1、保证项目（1）保温板、钢丝网的规格和各项技术指标，聚合物砂浆的配置及原料的质量，必须符合本规程及有关标准的要求检验方法：检查出厂合格证及进行复验2）聚合物砂浆与保温板必须粘接紧密，无脱层检验方法：观察和用手推拉检查观察检查检查数量：按。
