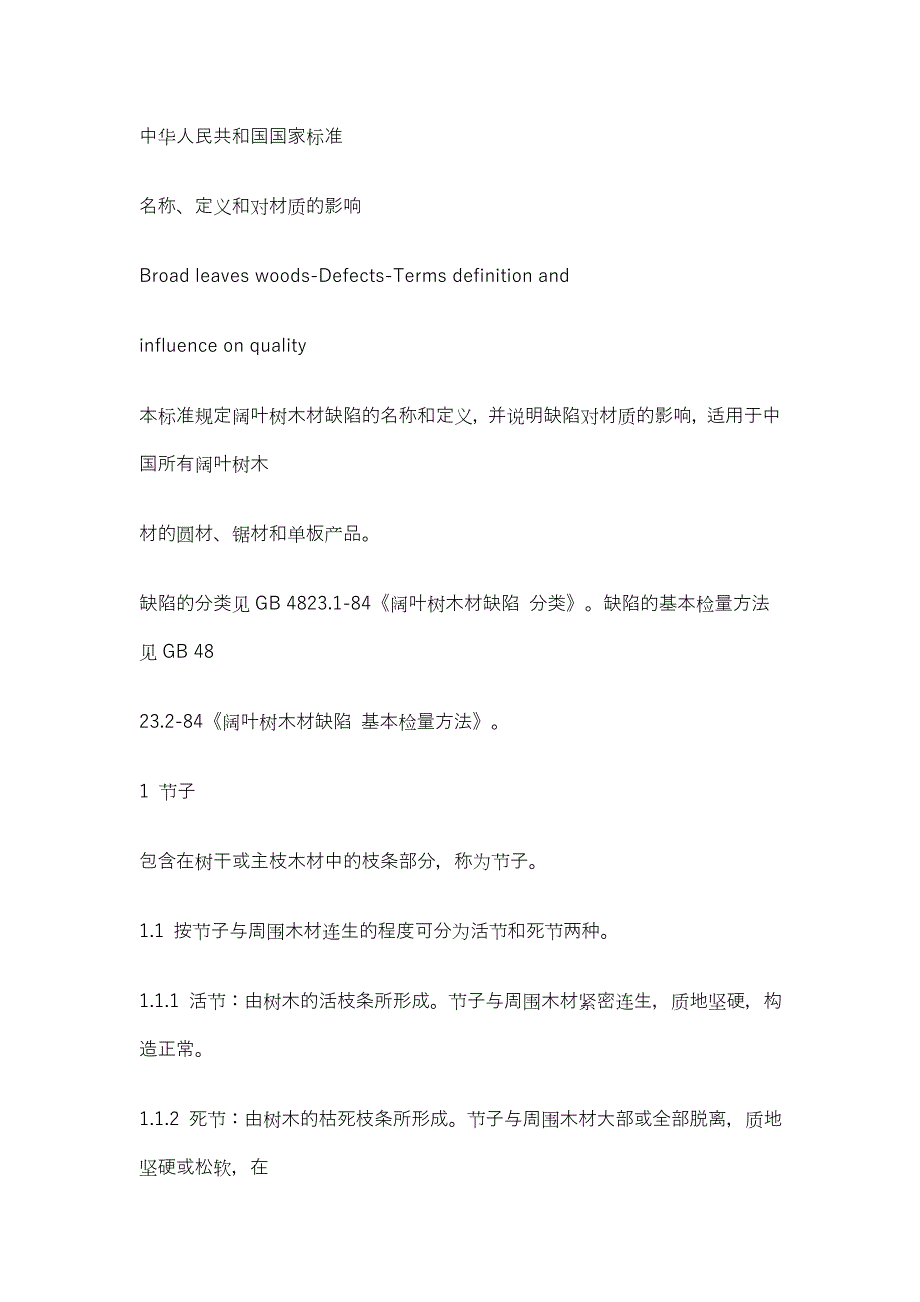

中华人民共和国国家标准名称、定义和对材质的影响Broad leaves woods-Defects-Terms definition andinfluence on quality本标准规定阔叶树木材缺陷的名称和定义，并说明缺陷对材质的影响，适用于中国所有阔叶树木材的圆材、锯材和单板产品缺陷的分类见GB 4823.1-84《阔叶树木材缺陷 分类》缺陷的基本检量方法见GB 4823.2-84《阔叶树木材缺陷 基本检量方法》1 节子包含在树干或主枝木材中的枝条部分，称为节子1.1 按节子与周围木材连生的程度可分为活节和死节两种1.1.1 活节：由树木的活枝条所形成节子与周围木材紧密连生，质地坚硬，构造正常1.1.2 死节：由树木的枯死枝条所形成节子与周围木材大部或全部脱离，质地坚硬或松软，在板材中有时脱落而形成空洞1.2 按节子材质可分为健全节、腐朽节、漏节等三种1.2.1 健全节：节子材质完好，无腐朽迹象1.2.2 腐朽节：节子本身已腐朽，但并未透入树干内部，节子周围材质仍完好1.2.3 漏节：不但节子本身已经腐朽，而且深入树干内部，引起木材内部腐朽因此，漏节常成为树干内部腐朽的外部特征。
1.3 按节子断面形状可分为圆形节、条状节等两种1.3.1 圆形节(包括椭圆形节-节子断面的长径与短径之比不足3者)：节子断面呈圆形见图1，或椭圆形，见图2，多表现在圆材的表面和锯材的弦切面上注：①圆材：包括原条、原木②锯材；或称成材，包括板材、方材、枕木或其他专用锯材等图1 圆形节 图2 椭圆形节1.3.2 条状节：在锯材的径切面上呈长条状，节子纵截面的长径与短径或长度与宽度之比等于3或3以上，多由散生节经纵割而成，见图3图3 条状节1.4 按节子分布位置可分为散生节、群生节、岔节等三种1.4.1 散生节：在树干上成单个地散生，这种节子最常见1.4.2 群生节：两个或两个以上的节子簇生在一起，在短距离内节子数目较多，见图4图4 群生节1.4.3 岔节：因分岔的梢头与主干纵轴线成锐角而形成在圆材上呈极长的椭圆形，在锯材和单板中，也呈椭圆形或长带状1.5 按节子在锯材上的位置可分为材面节、材边节、材棱节、贯通节等四种1.5.1 材面节：节子露于宽材面上(正方材，即指四个纵向面)1.5.2 材边节：节子露于窄材面上1.5.3 材棱节：节子露于边棱上1.5.4 贯通节：在相对材面或相邻材面贯通的节子。
对材质的影响；节子破坏木材构造的均匀性和完整性，不仅影响木材表面的美观和加工性质，更重要的是降低木材的某些强度，不利于木材的有效利用特别是承重结构所用木材的分等，与节子尺寸的大小和数量有密切关系节子影响利用的程度，主要是根据节子的材质、分布位置、尺寸大小、密集程度和木材的用途等而定节子对顺纹抗拉强度的影响最大，其次是抗弯强度，特别是位于构件边缘的节子最明显；对顺纹抗压强度影响较小；与此相反，节子能提高横纹抗压和顺纹抗剪强度2 变色凡木材正常颜色发生改变的，即叫做变色变色可分为化学变色和真菌性变色两种2.1 化学变色：伐倒木由于化学和生物化学的反应过程引起浅棕红色、褐色或橙黄色等不正常的变色，即为化学变色其颜色一般都比较均匀，且分布仅限于表层(深达1～5mm)，经干燥后，即褪色变淡对材质的影响：化学变色对木材物理、力学性质没有影响，严重时仅损害装饰材的外观2.2 协菌性变色：木材因真菌的侵入而引起的变色，即真菌变色真菌变色主要可分为霉菌变色、 菌变色和腐朽菌变色等 种2.2.1 霉菌变色；边材表面由霉菌的菌丝体和孢子体侵染所形成其颜色随孢子和菌丝颜色以及所 的色素而异；有蓝、绿、黑、紫、红等不同颜色。
通常呈分散的斑点状或密集的薄层对材质的影响：霉菌只限于木材表面，干燥后易于清除，有时在木材表面会残留污斑，因而损害木材外观，但不改变木材的强度性质2.2.2 变色菌变色：系伐倒木边材在变色菌的作用下所形成最常见的是青变和褐变其次为其他 材色斑，有橙黄色、灰绿色或紫红色等这种缺陷主要是由于干燥迟缓或缺乏保管措施所引起对材质的影响：变色菌的变色，一般不影响木材物理力学性质但严重青变或褐变时，对木材抗冲击强度稍有降低，并损害木材的外观一般未干燥木材保存时，褐变是边腐的先兆(因变色菌褐变与腐朽菌初期褐变很难区别)其他变色菌均不会形成腐朽2.2.3 腐朽菌变色：系木腐菌侵入木材初期所形成常可到褐色、棕褐色或紫红色的变色；有的也呈淡黄白色所有破坏木材的真菌，在其开始活动时，都将引起木材的变色心材色斑，多由于树木在生长期中木腐菌侵入初期所引起边材色斑，则是伐倒木或锯材因保管不善导致木腐菌侵入初期所引起对材质的影响：腐朽初期变色的木材，仍保持原有的构造和硬度，其物理、力学性质基本没有变化但有的抗冲击强度稍有降低，吸水性能略有增加，并损害外观在不干燥或不适当的保管和使用 下，将发展成为腐朽3 腐朽木材由于木腐菌的侵入，逐渐改变其颜色和结构，使细胞壁受到破坏，物理、力学性质随之发生变化，最后变得松软易碎，呈筛孔状、粉末状或海绵状等形态，此种状态，即称为腐朽。
3.1 按类型和性质，腐朽可分为白腐和褐腐两大类3.1.1 白腐：即白色腐朽主要由白腐菌破坏木素同时也能破坏纤维素所形成受害木材多呈白色或浅淡黄白色，有的材质松软，状似海绵，称为海绵状腐朽；有的材色呈浅红褐色或暗褐色等，而具有大量浅色或白色斑点，并显露出纤维状结构，其外观多似蜂窝，状如筛孔，故称为筛孔状腐朽，或叫腐蚀性腐朽白腐后期，材质松软，容易剥落3.1.2 褐腐：即褐色腐朽主要由褐腐菌破坏纤维素所形成外观呈红褐色或棕褐色，质脆，中间有纵横交错的细裂隙褐腐后期，受害木材很容易捻成粉末，故又称为粉末状腐朽，或叫破坏性腐朽3.2 按树干内、外部位，腐朽可分为边材腐朽和心材腐朽两种3.2.1 边材腐朽(或称外部腐朽)：系树木伐倒后，木腐菌自边材外表侵入所形成，见图5因边腐产生在树干周围的边材部分，故又称为外部腐朽通常枯立木、倒木也容易引起边腐但木材保管不善是导致边材腐朽的主要原因如遇合适条件，边腐会继续发展图5 边材腐腐朽3.2.2 心材腐朽(或称内部腐朽)：系立木受木腐菌的侵害所形成的心材(真心材、伪心材或熟材)部分的腐朽、见图6因在树干内部，故又称为内部腐朽包括弧状、环状、空心等：空心周围材质坚硬者，称铁眼)。
多数心腐在树木伐倒后，不会继续发展图6 心材腐朽3.3 按树干上、下部位，心腐可分为根部腐朽和干部腐朽两种3.3.1 根部腐朽：简称根腐通常由木腐菌自根部的外伤处侵入树干心材而形成腐朽沿树干上升，越往上越小，似楔形3.3.2 干部腐朽：简称干腐通常由木腐菌自树枝折断处或树干外伤处侵入树干心材所形成腐朽一般向上、下蔓延，状似雪茄形对材质的影响：腐朽严重影响木材的物理、力学性质使木材重量减轻，吸水性增大，强度降低，特别是硬度降低较明显通常，褐腐对强度的影响最为显著；褐腐后期，强度基本接近于零；而白腐有时还能保持木材一定的完整性一般完全丧失强度的腐朽材，其使用价值也即随之消失4 虫害因各种昆虫为害而造成的木材缺陷，称为木材虫害4.1 虫眼(虫孔)：各种昆虫所蛀蚀的孔道，即叫做虫孔，或称虫眼根据蛀蚀程度的不同，虫眼可分为表面虫眼和虫沟、小虫眼、大虫眼等三种4.1.1 表面虫眼和虫沟：指昆虫蛀蚀圆材的径向深度不足10mm的虫眼和虫沟4.1.2 小虫眼：指虫孔最小直径不足3mm的虫眼4.1.3 大虫眼：指虫孔最小直径自3mm以上的虫眼，见图7图7 大虫眼对材质的影响：表面虫眼和虫沟常可随板皮一起锯除，故对木材的利用基本没有影响；分散的小眼影响也不大；但深度自10mm以上的大虫眼和深而密集的小虫眼能破坏木材的完整性、并降低其力学性质。
而且虫眼也是引起边材变色和腐朽的重要通道5 裂纹木材纤维与纤维之间的分离所形成的裂隙，叫开裂或称裂纹5.1 按类型和特点，裂纹可分为径裂、轮裂、冻裂和干裂四种前三种为立木生长时期因环境(包括气候因子)或生长应力等因素所形成的开裂；后一种系木材在干燥过程中所形成的开裂5.1.1 径裂：在心材或熟材内部，从髓心沿半径方向开裂的裂纹常产生在立木中，伐倒后在干燥过程中，会继续扩展径裂可分为单径裂(一条或两条裂纹在同一直径上)见图8和复径裂两种；复径裂又称为辐射状径裂或呈裂(几条裂纹从髓心向各方辐射)见图9图8 单径裂 图9 复径裂(星裂)5.1.2 轮裂(环裂)：系沿年轮方向开裂的裂纹常产生在立木中，伐倒后在干燥过程中，会继续扩展轮裂又分为环裂(指开裂占年轮圆周的一半或一半以上或整圈者)，见图10和弧裂(指开裂占年轮圆周不到一半者)，见图11两种图10 环裂 图11 弧裂5.1.3 冻裂：系在严寒低温作用下，立木从边材到心材径向开裂的裂纹在材干外部纵长方向的裂口周围，常呈肿起或棱角状5.1.4 干裂：由于木材干燥不均而产生的径向裂纹断面、材身均可发生出现在端面的干裂叫端裂；位于材身顺纹理方向的干裂叫纵裂，见图12。
端裂和纵裂相连发展严重时，可裂成大口或形成炸裂，见图13(端面径向炸裂成三块以上，裂口宽度自10mm以上)图12 纵裂 图13 炸裂5.2 按裂纹在木材上的位置，可分为侧面裂、端面裂、贯通裂等三种；而侧面裂，在锯材上又可分为材面裂和材边裂两种5.2.1 侧面裂：出现在木材侧表面上，沿材长方向，即纵向的裂纹5.2.1.1 材面裂：出现在宽材面上的裂纹(正方材，即指四个纵向面)5.2.1.2 材边裂：出现在窄材面上的裂纹5.2.2 端面裂：出现在端面上的裂纹5.2.3 贯通裂：相对材面或相邻材面贯通的裂纹对材质的影响：裂纹，特别是贯通裂，能破坏木材的完整性，影响木材的利用和装饰价值，降低木材的强度，尤其是顺纹抗剪强度在保管不良的条件下，木腐菌易由裂隙侵入而引起木材的变色和腐朽6 树干形状缺陷指树木在生长过程中，受到环境条件的影响，使树干形成不正常的形状这类缺陷，主要包括有弯曲、尖削、大兜、凹兜和树瘤等五种：6.1 弯曲：树干的轴线(纵中心线)不在一直线上，在任何方向偏离从两端断面中心连接的直线、称为弯曲变曲有单向弯曲和多向弯曲两种，见图146.1.1 单向弯曲：木材上只有一个方向的弯曲6.1.2 多向弯曲：木材上同时存在几个不同方向的弯曲。
图14 弯曲①单向弯曲 ②多向弯曲对材质的影响：弯曲影响木材的强度及利用影响的大小，与弯曲的程度和木材的用途有关圆材弯曲超过某种限度时，加工锯材不仅会降低出材率，且使锯出的木材多具斜纹，强度降低但与此 ，适当弯曲的圆木，有利于造船等弯曲构件的制作供单板旋切和支柱用材时，则对弯曲应加以限制6.2 尖削：树干上、下两端直径相差比较悬殊的现象，即称为尖削，见图15图15 尖削对材质的影响：尖削度大的圆材加工时，将增加废材量；并容易产生斜纹，降低木材强度，影响锯材质量6.3 大兜(圆兜或肥大根干)：树干根基部分特别肥大，呈圆形或接近圆形的现象，称大兜或圆兜或肥大根干，见图16图16 大兜对材质的影响：大兜加工时，增加废材量，产生斜纹材，降低强度，影。
