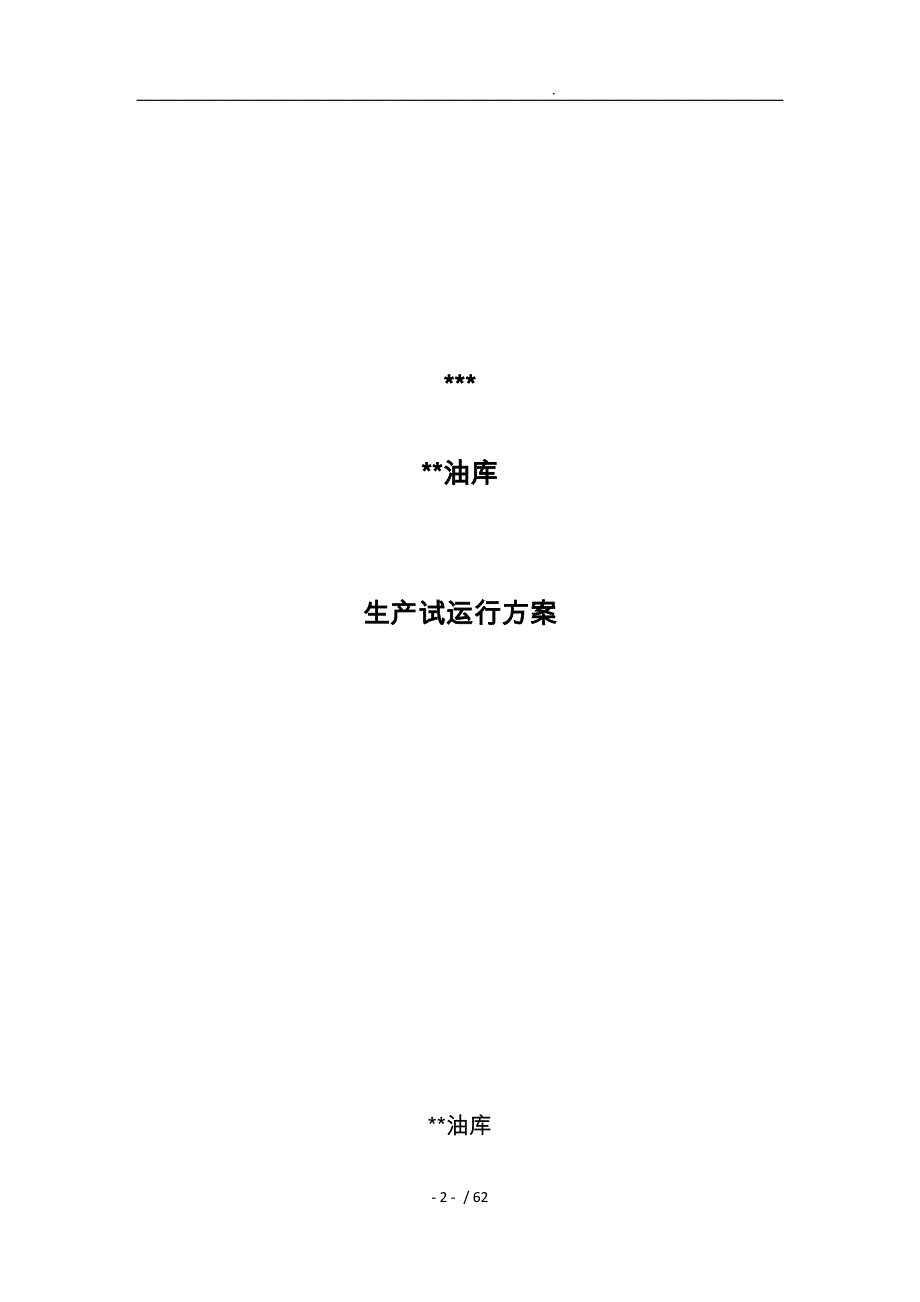

. *****油库生产试运行方案**油库**年**月**日54 / 55目 录第一章概述31.1定义31.2 油库概况31.3 适用围71.4 编制目的71.5 试生产主要容71.6 组织机构71.7 编制依据9第二章试生产前的准备工作92.1 现场设备部分92.2 注意事项102.3 技术准备102.4油品主要情况表11第三章消防系统试生产程序与步骤113.1消防冷却水系统试生产流程113.2消防泡沫混合液系统试生产流程123.3消防水和泡沫系统同时开启试生产流程13第四章工艺系统试生产详细方案144.1汽油的相关流程144.2柴油的相关流程165.1危险有害物质分析185.2 危害因素、环境因素与控制措施19第六章质量控制与质量验收196.1 质量目标196.2 工程质量保证措施19第七章试生产常见事故与处理措施197.1油罐常见事故与处理措施197.2 输油泵常见事故与处理措施217.3 过滤器堵塞237.4 电动阀过载不动作237.5 切换流程错误24第八章事故应急救援预案258.1应急救援预案编制目的258.2油品泄露失控和中毒突发事件专项应急预案258.3爆炸着火突发事件应急预案368.4油库灭火预案42第九章附件明细46第一章 概述1.1定义1.1.1试生产定义：指企业新建或扩建生产工艺过程中，在竣工验收前，按照设计规定的工程质量和标准，进行整个生产装置的负荷或无负荷联合试运转或试生产。
1.1.2试生产方案定义：指企业准备生产前，针对可能发生的问题，做出预先的评估、判断并制定相应的对策和措施1.1.3制定试生产方案的目的和意义：试生产是企业在竣工前验证整个项目各系统是否具有生产能力和是否符合整个设计标准的必要步骤，也是验证整个管理系统是否有效的必然选择，所以针对试生产过程中可能发生的问题，制定出详细周密的计划，试保证整个项目顺利进行的有效手段1.1.4制定试生产方案有关文件和依据（1）《安全评价报告》（2）《油库设计规》（3）《建设项目安全设施安全检查报告》1.2 油库概况1.2.1**成品油库位于**市南侧，**县与**县交界处，**东侧，**铁路火车站北侧约2km，距离**国道约8km设计库容*万方，一期建成库容*万方，属二级油库 *年*月动工新建，*年*月验收，*年*月投油试运行是*公司在**的分销油库，油库主要辐射**市、**县*市*县配送半径最远**km，其它县市平均配送半径在80km以油库总征地面积*亩，其中油库用地面积*亩，包括库区*亩、库外征地合*亩；铁路卸油区征地面积*亩油库设计经营油品为两个品种4个品号，分别为*#柴油、-*#柴油、*#汽油和*#汽油。
进油方式以铁路为主、公路为辅，发油方式为公路发油图为：**油库位置图1.2.2油库主要装置：已建设完成了油库油罐与配套设施的施工工程，该工程包括综合办公楼、化验室、营业控制室、消防泵房与变配电室、卸油泵房、锅炉房、守卫室、阀组间、含油污水处理间；建汽车装车罩棚、漏油与事故污水收集池、蒸发池、储罐基础等1.2.3油库设备与配套设施：**油库设计经营油品为92#车用汽油、95#车用汽油、0#车用柴油和-35#车用柴油4种油品卸油方式以铁路为主，公路为辅，发油方式为汽车发油总库容80000m3，其中一期建设60000m3，已建地上立式钢制储罐10座，包括10000 m3储油罐4座（含2座保温罐，其中立式储罐3座、浮顶储罐1座）、5000 m3立式浮顶储油罐4座、4000 m3消防水罐2座（保温）；20 m3扫舱罐2具；设计年发油量80万吨，周转次数为18次，设计日均发油量为2200吨汽车发油岛5座，设汽车下装鹤管15套；油气回收装置（活性炭吸附法）1套，处理规模300m3/h建双侧铁路卸油栈桥1座，56车位28鹤位，长336m，宽2.5m；综合办公楼1035m2、营业控制室287.4m2、卸油泵房191.2m2、消防泵房与变配电室514.48m2、化验室248.362、锅炉房121.36m2等建筑物与与之配套的仪表、通信、消防、给排水等设施。
其建筑耐火等级、照明、防静电跨接均符合国家有关法规标准，库区防雷设施全部通过了**地区防雷检测所检测合格，油库占地面积*亩，其中铁路线用地面积*亩、油库库区面积*亩（不含运输公司油库用地面积*亩）1.2.4生产设备与配套设施的施工质量控制情况：油罐的制安以与建筑物，均按设计与相关规定进行加工、建设，设备的布局以与管线均在严格控制下施工，并通过了测试，安全性良好，符合《石油库设计规》有关标准要求1.2.5供电系统的施工质量控制情况：油库用电电源来自市政电网，设配电房1间、配置干式变压器1台、低压配电柜，正常生产用电负荷为250KW蓄电池的后备供电时间为 30min为保证用电正常，柴油发电机一台作为备用电源市政电网一旦停电，备用柴油发电机自动开启，保证运行作业区中控室、发油岛、输油泵房有电，其它非运行作业区不予供电1.2.6消防系统与管路的施工质量控制情况：储油区设置手动报警系统与工业电视监控系统报警信号传送到营业控制室，值班人员经监控系统确认后，按下启动按钮，即可程序启动消防系统1）设消防泵房1座，设3台消防水泵和2台泡沫混合液供水泵，其中各设1台备用泵，备用泵为柴油机驱动；1套平衡式泡沫比例混合装置。
电动消防冷却水泵2台，设计参数为qv=120L/s，h=80m，P=160kW；柴油机消防冷却水泵1台，设计参数为qv=792立方/小时，h=80m， P=280kW电动泡沫供水泵1台，设计参数为qv=80L/s，h=120m，P=160kW；柴油机泡沫供水泵1台，设计参数为qv=280立方/小时，h=120m ，P=160kW1套平衡式泡沫比例混合装置，运行参数为qv＝24 L/s～100L/s，工作压力0.6 MPa～1.6MPa，混合比3%，P=18.5kW不锈钢泡沫液罐1具，容积15m3；泡沫液泵2台，1台电机驱动，1台柴油机驱动；自动控制柜1面2）消防水罐24000 m消防水罐液位检测选用静压液位计选用静压液位计消防补充水水源来自市政管网，消防补充水时间40h，补水量200m3/h3）设10000m3固定冷却喷淋装置4套，5000 m3固定冷却喷淋装置4套，泡沫泵2台，消防水泵3台，消防泵采用电泵和柴托泵互为备用，平衡式空气泡沫比例混合装置1套；油罐上设固定冷却喷淋装置、低倍数空气泡沫产生器4）汽车装车区设置消火栓与泡沫栓；其它场区建构筑物配置一定数量的建筑灭火器储油区、装车岛配置手提式和推车式磷酸铵盐干粉灭火器；控制室、配电室等电气类场所配置手提式二氧化碳灭火器和磷酸铵盐干粉灭火器；其它辅助生产用房配置手提式磷酸铵盐干粉灭火器。
在罐区四周建环状消防冷却水管网与泡沫混合液管网；铁路卸油区、汽车装车岛设消防冷却水与泡沫混合液支状管线；管网上设置消火栓和泡沫栓油储油区四周设环状消防冷却水管网和泡沫混合液管网，沿油储油区防火堤和消防道路之间布置在消防冷却水管网每间隔不大于60m设消火栓1个，泡沫混合液管网上每间隔不大于60m设泡沫栓1个1.2.7防雷和防静电设施: 为防止雷电波侵入，在10kV母线与配出线侧设置过电压保护器库外架空线路电缆引下终端杆加装户外避雷器按各部分自然条件、当地雷暴日和建构筑物、生产装置的重要程度划分类别，汽车装车罩棚、卸油泵房与含油污水处理间为第二类防雷建筑物，综合楼、消防泵房与变配电室、营业控制室、化验室等为第三类防雷建筑物第二、三类防雷建筑物防直击雷的措施，采用在建筑物上装设避雷带的接闪器作保护避雷带沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并在整个屋面组成第二类防雷建筑物不大于10m10m或12m8m、第三类防雷建筑物不大于20m20m或24m16m的网格装有阻火器的工艺装置设备、储罐、设备壁厚均大于4mm，浮顶储罐防直击雷措施采用直接接地方式储罐按照罐周长每隔30m设接地点一个，接地电阻不大于10Ω。
对于铝质浮盘用直径不小于5mm的不锈钢丝绳做电气连接储罐安装的仪表设备，其金属外壳与油罐体做电气连接与罐体相接的电气、仪表配线采用金属管屏蔽保护配线金属管上下两端与罐壁做电气连接，在相应的被保护设备处，安装与设备耐压水平相适应的电涌保护器所有地上或管沟安装的有可能发生静电危害的管道和设备，均连接成连续的电气通路并接地地上管线始、末端，分支处，转角、直线段每隔100m处接地管线的法兰（绝缘法兰除外）、阀门连接处，当连接螺栓数量少于5个时，平行敷设于地上或管沟管线相互间净距小于100mm时每隔25m处，管道交叉点净距小于100mm时，均采用BVR-16mm2软铜线跨接需进入危险环境操作的地方，如取样器附近、罐入口、卸油泵房入口、卸油栈桥入口、装车岛入口应设置人体防静电设施并设有明显标志1.3适用围本试运行方案适用于公司**油库1.4编制目的1、运转油库工艺管线、设备设施2、检验油库工艺管线、设备设施等整体系统的密封性3、消除水联运方案中发现的问题，确保投运正常4、熟悉现场流程、设备5、检验新建油库电气、仪表报警、联锁的可靠性6、检查施工质量、消除隐患，考验机泵性能1.5试生产主要容1、本次试生产主要容为汽油、柴油铁路、公路收发油与油罐倒罐作业，消防测试等。
2、本次试生产通过先对汽油和柴油铁路槽车卸入指定油罐进行集中收油，再对汽车进行发油作业，再通过输转进行倒罐作业，确保收发油系统、输转倒罐作业运行正常1.6 组织机构本次试生产由**公司组织，实施由**分公司**油库执行1.6.1 领导小组组长：公司经理副组长：副组长：成员：成员：成员：1.6.2执行小组组长：**副组长：**工艺组:**电气组 ***仪表组 ***后勤保障组**飞安全组***1.6.3执行小组职责组长：***，负责试生产全面指挥工作副组长：***，负责试生产期间安全与应急指挥工作工艺组：**，负责工艺试生产方案编写与流程导通工作电气组：***，负责试生产电气配合工作仪表组：***，负责试生产自控仪表配合工作安全组：***，负责试生产现场安全后勤保障组：*******负责试生产的后勤保障工作1.6.4执行小组成员与现场操作人员执行运行小组主要成员：******（公司抽调相关人员）现场操作人员与岗位职责见下表：现场操作人员岗位职责一览表工作任务联系方式1.7编制依据1）**公司**油库工艺管线流程图与消防系统流程图；2）**公司统编教材《油库管理手册》；3）现场设备技术参数；4）国家相关法律、法规与行业标准。
第二章 试生产前的准备工作2.1 现场设备部分1）试生产前检查现场工艺管线、消防管线、设备与相关阀门（除铁路栈桥的安全架和潜油泵未安装完毕）其它已按图纸施工完毕；安装完的成品完好2）试生产需要的工具、材料应提前准备齐全；物资准备列表（附件一《投运物资清单》）3）罐区、输油泵房和消防泵房的电动阀均已试运转合格，配电室也符合投运状态，在外线停电状态下，发电机自行切换启动，确保作业区的中控室、消防泵房与输油泵。
