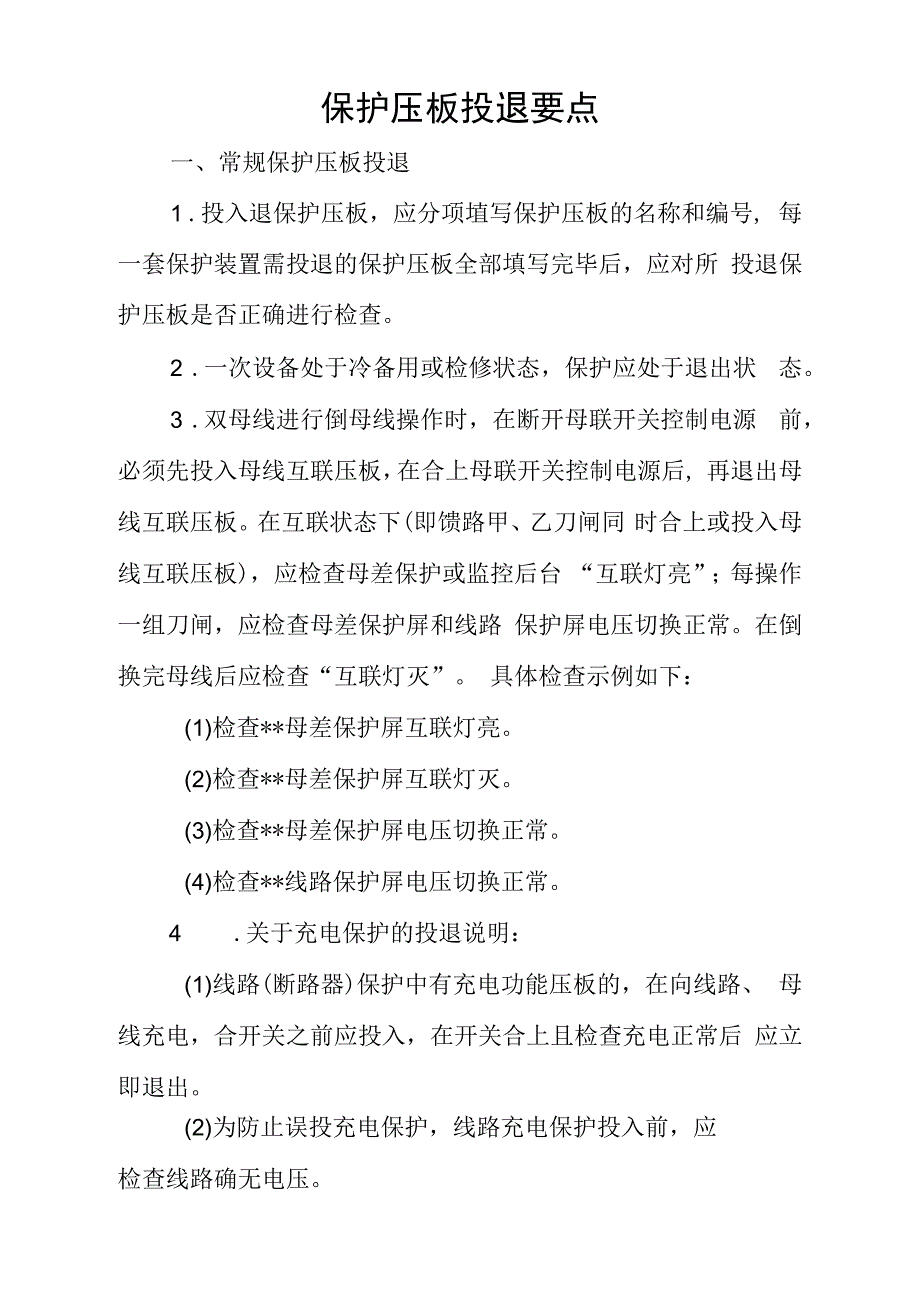

保护压板投退要点一、常规保护压板投退1 .投入退保护压板，应分项埴写保护压板的名称和编号, 每一套保护装置需投退的保护压板全部填写完毕后，应对所 投退保护压板是否正确进行检查2 .一次设备处于冷备用或检修状态，保护应处于退出状 态3 .双母线进行倒母线操作时，在断开母联开关控制电源 前，必须先投入母线互联压板，在合上母联开关控制电源后, 再退出母线互联压板在互联状态下(即馈路甲、乙刀闸同 时合上或投入母线互联压板)，应检查母差保护或监控后台 “互联灯亮”；每操作一组刀闸，应检查母差保护屏和线路 保护屏电压切换正常在倒换完母线后应检查“互联灯灭” 具体检查示例如下：(1)检查**母差保护屏互联灯亮2)检查**母差保护屏互联灯灭3)检查**母差保护屏电压切换正常4)检查**线路保护屏电压切换正常4 .关于充电保护的投退说明：(1)线路(断路器)保护中有充电功能压板的，在向线路、 母线充电，合开关之前应投入，在开关合上且检查充电正常后 应立即退出2)为防止误投充电保护，线路充电保护投入前，应检查线路确无电压3)在断路器两侧均已带电，合环操作时，不投充电 保护4)向主变(高抗)充电时，各站按保护定值的要求 进行投退(保护定值中说明不投或躲不过励磁涌流的不允许 投入)。
5)双母线或单母线分段接线，在用母联(分段)开 关向另一组母线充电，或用主变中(低)压侧向母线充电时, 应投入充电保护压板，充电正常后，应立即退出具体充电 方式可根据调令执行6)对于3/2接线和角形接线，合环操作的开关充电保 护不投5 .关于线路保护的投退说明：(1)对于3/2接线和角形接线方式线路的高频保护，在 一次设备运行方式发生改变时，必须根据现场运行方式操作 断路器的停信压板，即：在断路器停电，断开控制电源前投 入断路器的停信压板，在合上控制电源空开后，必须及时退 出对于断路器与所带线路同时停电时，不投入去已停电线 路的停信压板，只投入去运行线路的停信压板2)沟通三跳压板，根据厂家、保护版本不同，其功 能有两种，一是当重合闸装置原因不允许选跳时，由重合闸 装置输出GTST节点至保护装置和BDJ串联，连接至操作箱 三跳回路严格意义上将，沟通三跳压板是“重合闸失效三 跳压板，如PSL603GA型装置，这种功能压板，正常时应投 入；二是沟通三跳压板是个24V开关量压板，投入后对重合 闸装置进行放电闭锁，同时在软件上将沟通三跳回路接通， 使任何故障时均发三相跳闸命令，如RCS931A型装置，这种 功能压板正常时应退出。
6 .旁路断路器带线路运行时保护投退按下列原则进行： (1)与调度核对旁路保护与被带线路的定值相符2)旁路保护定值的整定必须由保护人员进行，对于 微机保护有存储定值功能的，可由运维人员根据保护定值说 明改变定值区，调整至对应的被代线路区后打印保存保护定 值清单，并与被代线路整定值通知单进行核对，确保无误3)旁路断路器所代线路的高频保护有通道切换功能 时，应在旁路断路器和被代线路断路器并列后，退出被代线 路相应的高频保护，将通道切换至旁路位置，检查通道正常 后，投入旁路高频保护线路断路器恢复运行时，应在旁路 断路器和被代线路断路器并列后，退出旁路的高频保护，将 通道切换至本线位置，检查通道正常后，投入被代线路的高 频保护4)旁路断路器所代线路重合闸要求投入时，应在旁 路断路器和被代线路断路器并列后，投入旁路重合闸，退出 被代线路的重合闸后再继续操作线路断路器恢复运行时， 应在旁路断路器和被代线路断路器并列后，投入线路重合 闸，退出旁路的重合闸后再继续操作7 .关于主变保护的投退说明：（1）双母线、单母线分段接线的变电站，主变保护有 联跳母联（分段）开关的压板，在变压器停电时，必须退出 主变保护联跳各侧母联（分段）开关压板，在主变任何一侧 停电时，退出主变保护联跳该侧母联（分段）开关压板。
2）高、中压侧复合电压元件由高、中、低压三侧的 复合电压构成“或”逻辑，即只要任意侧TV断线，都将开 放高、中压侧后备保护一旦此时系统有大的扰动、过负荷 等情况，将可能造成高、中压侧后备保护误动；低压侧的复 合电压元件取用该侧（或该分支）的复合电压，不取其它侧 因此，主变各侧电压投入（退出）压板的投退要求如下：正常时，按照主变定值单的要求进行正确投退在该侧TV断线时，电压投入压板要及时退出，电压退 出压板要及时投入当该侧电压恢复正常后，要恢复正常的 投退方式当倒闸操作可能导致TV断线时（如单母线接线方式PT 单独停电），要提前进行电压投入（退出）压板的相应操作; 对于可进行电压互感器二次并列的（如双母线、3/2接线方 式PT单独停电），在一次并列运行的前提下先将二次并列， 然后断开停电PT的二次快速开关，防止TV断线造成复合 电压闭锁过流保护误动3)角形、3/2接线方式，在主变停运，进行主变检修 或一侧设备检修，而高压侧开关合环时，除特殊运行情况(如 要求主变差动保护投入运行)，均应退出主变全部保护压板 对于短引线保护不完善的，在元件停电而高压侧开关需要合 环时，应根据调度指令投入元件纵联差动保护。
8 .关于重合闸的投退说明(1)对于3/2接线方式，若边开关停运时，变电站应按 保护压板投退要求及时变更中开关重合闸时间切换压板2)线路停电，对于重合闸的投退要严格按照调令中 的注意事项内容执行，无特殊要求时，线路停电前退出重合 闸，线路供电后投入重合闸要求：先退出重合闸出口压板, 再切换重合闸方式选择开关，投入顺序相反3)线路重合闸的退出时，可只退出相应断控装置上 的重合闸出口压板，并将重合闸方式切换开关切至停用位 置，保护屏上的启动重合闸压板可不退出4)调控远方操作时重合闸根据调度要求执行9 .整套继电保护装置退出时，应先退出出口压板，再退 出功能压板，一般不应断开继电保护装置及其附属二次设备 的直流电源投入保护时，应先投入功能压板，观察装置无 异常后再投入出口压板二、智能保护压板投退1 .智能变电站继电保护系统主要包括：合并单元、继电保护装置（含故障录波器）、智能终端、过程层网络、跳合 闸二次回路、纵联通道及接口设备等站内还配有网络报文 记录分析装置等辅助设备2 .智能变电站合并单元的作用：合并单元用于接收互感 器传变后的电压、电流量，并对其进行相关处理，通过光纤 将电压、电流的采样值传输至保护、故障录波、测控等二次 设备。
合并单元与保护装置之间采用光纤点对点直连3 .智能变电站智能终端的作用：智能终端主要用于接收 保护、测控等二次设备发出的跳合闸GOOSE报文指令， 解析指令后实现对断路器、隔离开关的分合控制；同时将一 次设备的状态量（如断路器位置等）上送保护和测控等二次 设备智能终端与保护、测控采用光纤连接，与一次设备采 用电缆连接，可实现常规变电站内断路器操作箱的功能4 .智能变电站的保护装置的作用：智能变电站保护装置 与传统站保护的作用相同，由于新增了合并单元和智能终端 等智能二次设备，故保护相关回路的实现方式与传统站存在 差异保护装置与合并单元、智能终端之间采用光纤点对点 连接，与其他保护、测控装置之间采用光纤网络连接5 .智能变电站的过程层网络的作用：智能变电站的过程 层设备主要有合并单元、智能终端，间隔层设备主要包含保护装置等二次设备过程层网络（SV网、GOOSE网）由 过程层设备、间隔层设备、过程层交换机及光纤构成，实现 过程层与间隔层设备之间、间隔层与间隔层设备之间的信息 交互6 .智能变电站保护装置的压板的设置：1.保护装置设有 “检修硬压板”、“GOQSE接收软压板”、“GOOSE发送 软压板”、“SV软压板”和“保护功能软压板”等五类压板。
智能终端设有“检修硬压板”、“跳合闸出口硬压板”等两 类压板；此外，实现变压器（电抗器）非电量保护功能的智 能终端还装设了 “非电量保护功能硬压板”合并单元仅装 设有“检修硬压板”7 .智能变电站硬压板功能：检修硬压板：该压板投入后, 装置为检修状态，此时装置所发报文中的“Test位”置“1” 装置处于“投入”或“信号”状态时，该压板应退出跳合 闸出口硬压板：该压板安装于智能终端与断路器之间的电气 回路中，压板退出时，智能终端失去对断路器的跳合闸控制 装置处于“投入”状态时，该压板应投入非电量保护功能 硬压板：负责控制本体重瓦斯、有载重瓦斯等非电量保护跳 闸功能的投退该压板投入后非电量保护同时发出信号和跳 闸指令；压板退出时，保护仅发信号8 .智能变电站软压板功能：GOOSE接收软压板:负责控 制接收来自其他智能装置的GOOSE信号，同时监视GOOSE 链路的状态退出时，装置不处理其他装置发送来的相应 goose信号该类压板应根据现场运行实际进行投退 goose发送软压板:负责控制本装置向其他智能装置发送 GOOSE信号退出时，不向其他装置发送相应的GOOSE 信号，即该软压板控制的保护指令不出口。
该类压板应根据 现场运行实际进行投退SV软压板：负责控制接收来自合并 单元的采样值信息，同时监视采样链路的状态该类压板应 根据现场运行实际进行投退SV软压板投入后，对应的合并 单元采样值参与保护逻辑运算；对应的采样链路发生异常 时，保护装置将闭锁相应保护功能例如：电压采样链路异 常时，将闭锁与电压采样值相关的过电压、距离等保护功能; 电流采样链路异常时，将闭锁与电流采样相关的电流差动、 零序电流、距离等功能SV软压板退出后，对应的合并单 元采样值不参与保护逻辑运算；对应的采样链路异常不影响 保护运行保护功能软压板：负责装置相应保护功能的投退9 .智能变继电保护装置的状态及定义：(1)继电保护装置有投入、退出和信号三种状态2)投入状态是指装置交流采样输入回路及直流回路 正常，装置SV软压板投入、主保护及后备保护功能软压板 投入，跳闸、启动失灵、重合闸等GOOSE接收及发送软 压板投入，检修硬压板退出3)退出状态是指装置交流采样输入回路及直流回路 正常，装置SV软压板退出、主保护及后备保护功能软压板 退出，跳闸、启动失灵、重合闸等goose接收及发送软 压板退出，检修硬压板投入4）信号状态是指装置交流采样输入回路及直流回路 正常，装置SV软压板投入、主保护及后备保护功能软压板 投入，跳闸、启动失灵、重合闸等goose发送软压板退 出，检修硬压板退出。
当装置需要进行试运行观察时，一般 投信号状态10 .智能终端的状态及定义：有投入和退出两种状态投 入状态是指装置直流回路正常，跳合闸出口硬压板投入，检 修硬压板退出退出状态是指装置直流回路正常，跳合闸出 口硬压板退出，检修硬压板投入11 .合并单元的状态及定义：合并单元有投入和退出两种 状态投入状态是指装置交流采样、直流回路正常，检修硬 压板退出退出状态是指装置交流采样、直流回路正常，检 修硬压板投入一次设备处于运行状态或热备用状态时，相 关合并单元、保护装置、智能终端等设备应处于投入状态； 一次设备处于冷备用状态或检修状态时，上述设备均应处于 退出状态12 一、二次设备运行状态的对应操作：当一次设备为运 行状态时，合并单元、智能终端、保护装置均为投入状态； 当一次设备为热备用状态时，合并单元、智能终端、保护装 置均为投入状态；当一次设备为冷备用状态时，合并单元、 智能终端、保护装置均为退出状态；当一次设备为检修状态 时，合并单元、智能终端、保护装置均为退出状态13 .智能变电站二次设备的运行操作原则及注意事项：处 于“投入”状态的合并单元、保护装置、智能终端不得投入 检修硬压板误投合并单元检修硬压板，保护装置将闭锁相 关保护功能；误投智能终端检修硬。
