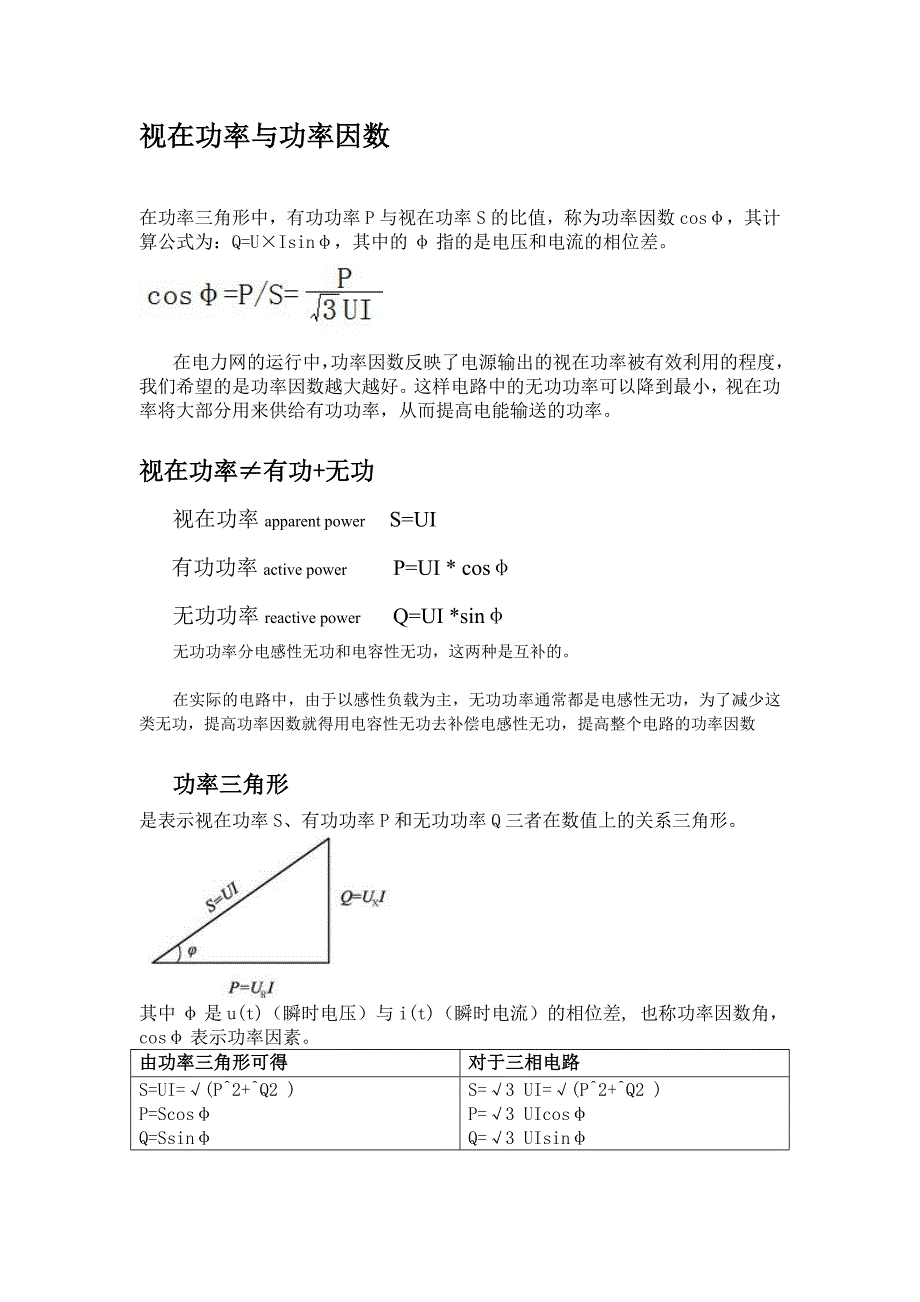

视在功率与功率因数视在功率与功率因数在功率三角形中，有功功率 P 与视在功率 S 的比值，称为功率因数 cosφ，其 计算公式为：Q=U×Isinφ，其中的 φ 指的是电压和电流的相位差在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程 度，我们希望的是功率因数越大越好这样电路中的无功功率可以降到最小， 视在功率将大部分用来供给有功功率，从而提高电能输送的功率视在功率视在功率≠≠有功有功+ +无功无功视在功率apparent power S=UI有功功率active power P=UI * cosφ无功功率reactive power Q=UI *sinφ无功功率分电感性无功和电容性无功，这两种是互补的在实际的电路中，由于以感性负载为主，无功功率通常都是电感性无功，为了减少这 类无功，提高功率因数就得用电容性无功去补偿电感性无功，提高整个电路的功率因数功率三角形功率三角形是表示视在功率 S、有功功率 P 和无功功率 Q 三者在数值上的关系三角形其中 φ 是 u(t)（瞬时电压）与 i(t)（瞬时电流）的相位差, 也称功率因数角， cosφ 表示功率因素。
由功率三角形可得由功率三角形可得对于三相电路对于三相电路 S=UI=√(P^2+^Q2 ) P=Scosφ Q=SsinφS=√3 UI=√(P^2+^Q2 ) P=√3 UIcosφ Q=√3 UIsinφ电能测量四象限的定义电能测量四象限的定义:测量平面的横轴表示电压向量 U（固定在横轴） ，瞬时的电流向量用来表示当前电能的输送，并相对于电压相量 U 具有相位角 Φ逆时针方向 Φ 角为正四象限的示意图如图1 所示：A—有功电能；R—无功电能；RL—感性无功电能；RC—容性无功电能1、当系统向用户输送有功和无功时，电能表工作在第Ⅰ象限，电能表显示有功是正值，无 功也是正值；这最常见的一种方式，大部分用户也都是这种方式；2、当系统向用户输送无功，用户向系统反送有功时，电能表工作在第Ⅱ象限，电能表显示 有功是负值，无功是正值；有些自发电的用户在有功电能发的多的情况下，可能有有功电 能向网上送的情况；3、当用户向系统反送有功和无功时，电能表工作在第Ⅲ象限，电能表显示有功是负值，无 功也是负值；有些自发电的用户在内部没有负荷时，出现和专业电厂一样，有功和无功全 部向网上输送；4、当系统向用户输送有功，用户向系统反送无功时，电能表工作在第Ⅳ象限，电能表显示 有功是正值，无功是负值；说明该用户在从网上取有功，但内部电容器等投多了，向网上 输送无功；电力系统中的正向功率和反向功率是什么东西？为什么要分正向功率和反向功率 答：正向功率就是吸收系统的有用功，反向功率就是向系统输送有用功。
国家电网都是联 起来的，最简单的就象一个口字形的电网，不是我们一般用户看到的用电末端都是向一端 输送电能的 分正反功率一个可以计量，还有一个就是保护当出现短路时决定短开环形电网的哪 几个断路器，把故障段分离出来输入有功（+A）输入无功（+R）ΦI (RL)输出无功（-R）III (－RL)IV (-RC)II（RC）输出有功（-A）。
