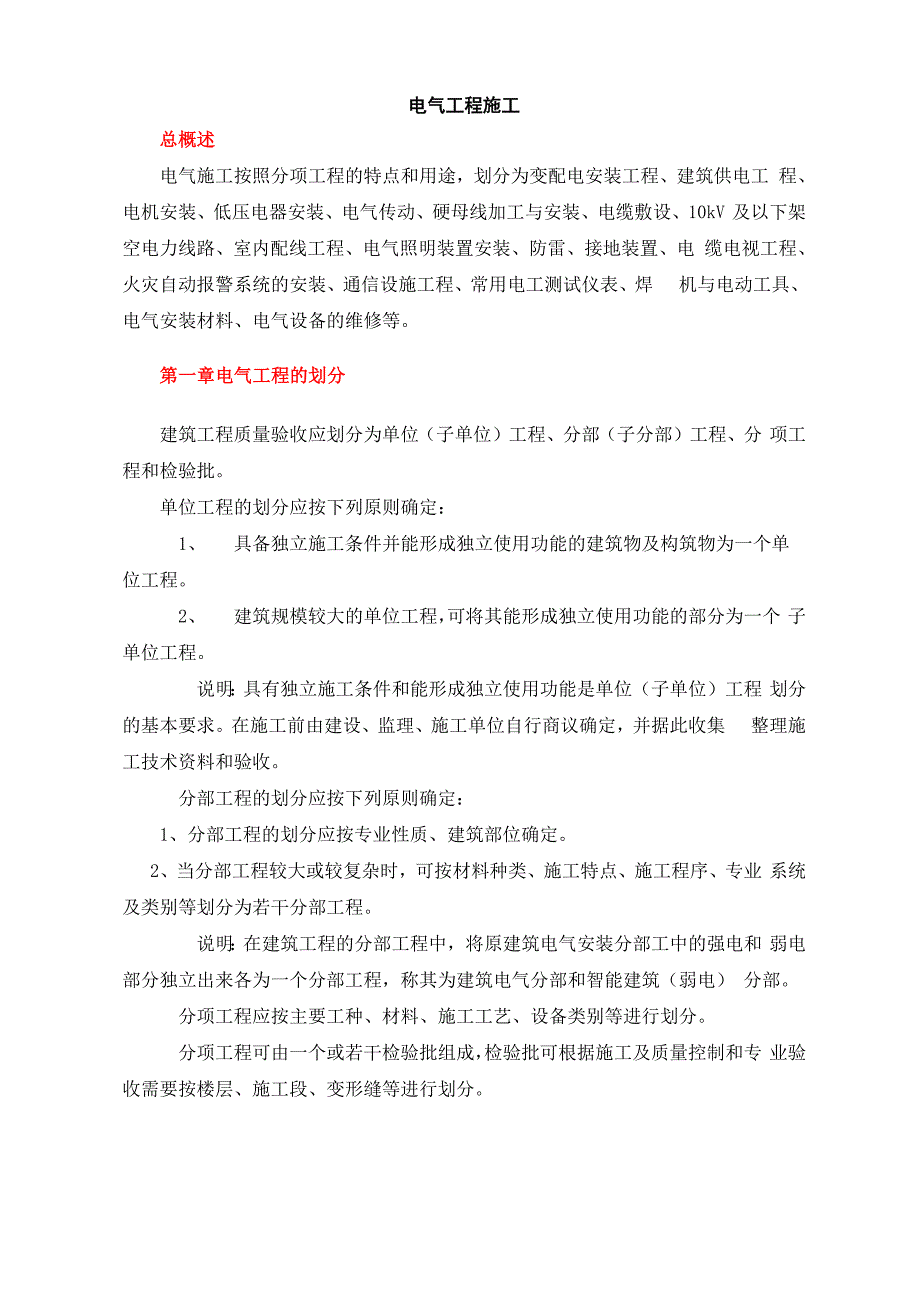

电气工程施工总概述电气施工按照分项工程的特点和用途，划分为变配电安装工程、建筑供电工 程、电机安装、低压电器安装、电气传动、硬母线加工与安装、电缆敷设、10kV 及以下架空电力线路、室内配线工程、电气照明装置安装、防雷、接地装置、电 缆电视工程、火灾自动报警系统的安装、通信设施工程、常用电工测试仪表、焊 机与电动工具、电气安装材料、电气设备的维修等第一章电气工程的划分建筑工程质量验收应划分为单位（子单位）工程、分部（子分部）工程、分 项工程和检验批单位工程的划分应按下列原则确定：1、 具备独立施工条件并能形成独立使用功能的建筑物及构筑物为一个单 位工程2、 建筑规模较大的单位工程，可将其能形成独立使用功能的部分为一个 子单位工程说明：具有独立施工条件和能形成独立使用功能是单位（子单位）工程 划分的基本要求在施工前由建设、监理、施工单位自行商议确定，并据此收集 整理施工技术资料和验收分部工程的划分应按下列原则确定：1、分部工程的划分应按专业性质、建筑部位确定2、当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业 系统及类别等划分为若干分部工程说明：在建筑工程的分部工程中，将原建筑电气安装分部工中的强电和 弱电部分独立出来各为一个分部工程，称其为建筑电气分部和智能建筑（弱电） 分部。
分项工程应按主要工种、材料、施工工艺、设备类别等进行划分分项工程可由一个或若干检验批组成，检验批可根据施工及质量控制和专 业验收需要按楼层、施工段、变形缝等进行划分说明：分项工程划分成检验批进行验收有利于及时纠正施工中出现的质 量问题，确保工程质量，也符合施工实际需要多层及高层建筑工程中主体分部 的分项工程可按楼层或施工段来划分检验批，单层建筑工程的分项工程可按变形 缝等划分检验批；地基基础分部工程一般划分为一个检验批；地基基础分部工程 中的分项工程一般划分为一个检验批，有地下层的基础工程可按不同地下层划分 检验批；屋面分部工程中的分项工程不同楼层屋面可划分为不同的检验批；其他 分部工程中的分项工程，一般按楼面划分检验批；对于工程量较少的分项工程可 统一划分为一个检验批安装工程一般按一个设计系统或设备组别划分为一个检 验批室外工程统一划分为一个检验批散水、台阶、明沟等含在地面检验批中电气安装工程的划分：1、在工业装置中电气工程一般划分为一个单位工程分部工程一般可划分为：照明、动力工程；变配电工程（室内、室外）3、分项工程一般可划分为：配管及管内穿线工程；硬母线安装工程；电力 变压器安装工程；高压开关安装工程；成套配电柜（盘）及动力柜安装工程；低 压电器安装工程；电机的电气检查和接线工程；蓄电池安装工程；电气照明器具 及其配电箱（盘）安装工程；避雷针（网）及接地装置安装工程等。
第二章电气安装工程施工程序电气工程的构成主要包括提供电源的变配电所、用电设备和器具的电气部 分、连接两者的布线系统由于电力来源主要来自电力网供给，因而电力接入的时机也是考虑施工程序 安排的因素之一电气工程有着受电、送电、用电的自然流程，这也是考虑施工程序安排的因 素之一1、配合土建工程施工1）工作内容：随土建工程同步敷入电线、导管；埋设、预留电气用预埋板、 预埋件、洞并进行尺寸复合；防雷接地工程中对利用建筑物地基基础钢筋作接地装置和利用柱筋作避雷引下线的部分随土建工程施工2）工作步骤：了解土建施工计划做好配合工作的计划安排；对埋设材料、 埋件验收;进行预埋预留工作;土建在混凝土浇筑时进行观察监护防止发生移位； 拆模后对埋件位置进行确认，清理混凝土残渣2、 电气设备就位1） 工作内容：各种电气设备就位安装，随建筑设备就位固定，相应电气部 分也组合固定2） 工作步骤：电气设备开箱检查；确认土建工程对电气设备安装的符合性； 利用水平垂直吊装机械将电气设备就位；依规范或设备要求进行固定；进行全面 检查，包括牢固程度，元器件的完好状态，导线连接等3、 布线系统敷设1） 工作内容：导管、桥架或其它保护外壳的敷设接通；变配电设备母线等 导体连接；电线、电缆敷设，封闭母线安装等各种形式的布线；电线、电缆绝缘 检查；电线、电缆接头制作。
2） 工作步骤：布线系统材料验收、外观检查；非标准的或需现场制作的支 架制作；布线系统放线定位（配管、桥架安装）；保护外壳连通；保护外壳接地 或接零；保护外壳清理；敷设电线电缆及固定封闭母线；电线、电缆绝缘检查； 制作中间或终端连接头4、 电气回路接通1） 工作内容：确认设备已安装完成，验收合格，具备接通条件；对设备进 行绝缘检查；电线电缆与供用电设备连接2） 工作步骤：以每台设备或母线段为连通单元；复核连通单元的回路是否 符合设计要求；对设备、电线缆进行绝缘检查；检查连接处的完好性；依规范进 行导电连接紧固；检查连接处裸露导电部分的爬电距离、放电距离是否符合规范 要求5、 电气交接试验试验的目的是对已安装完成工程的电气性能作一次全面系统的检查，以判断 工程是否可以转入通电试运行阶段1）交接试验的主要内容：a变配电所电气设备主要做绝缘检查、耐压强度试验、设备的静态特性试 验、不带电的整组动作试验；b布线系统主要做绝缘检查和耐压强度试验；c继电保护装置主要做动作数据、动作时间、动作方向等符合性试验，并对 可调部分试验符合要求后加以锁定；d力求降低试验的破坏作用，试验可能会出现预期的高电压，但不会出现预 期的大电流或系统短路电流。
2) 工作步骤：核对工程实际状况与设计的一致性；取得供电部门或设计提供的继电保护整 定值的书面文件；依交接试验标准对每台设备、系统、回路、继电保护装置做试 验；整组联动试验；模拟受电、送电控制操作试验；数值整定部位封固；出具试 验报告由于交接试验的重要性决定了进行交接试验工作的人员应培训合格、持证上 岗，企业要建立专职的交接试验组织对影响供电电网安全的高压部分，交接试 验组织还要取得工程所在地供电部门的认可，出具的交接试验报告要有试验责任 人员签字，试验组织盖章3) 交接试验依据的标准a 35kV及以下的工业电气工程：依据现行的国家标准《电气装置安装工程 电气设备交接试验标准》(GB 50150)的规定b建筑电气工程：依据现行的国家标准《建筑电气工程施工质量验收规范》 (GB 50303)的相关规定c对新设备、器具、材料或引进设备、器具、材料构成的电气工程，交接试 验时还要核查其使用、试验说明书，以满足其特殊试验要求4) 交接试验的注意事项a编制电气工程交接试验方案或作业指导书b做好交接试验用仪器、仪表、设备的配置，并进行检查其完好程度和精 度等级，以验证其能力是否满足交接试验的需要c组织适配的交接试验人员或班组，并经过有针对性的技术和安全交底。
d需做好安全防范措施e大型变配电所及其供电的电气工程，往往会出现分阶段施工、分阶段试 验、分阶段投入运行交接试验的工作人员除应做好本人的安全防护外，尚应遵 守变配电所运行的各项规定，以确保已投人工作运行的工程安全、人身安全f电气工程交接试验完成并判定合格的部位，有的需要加封记或标g试验完毕做好试验记录，并整理归档，作为验收的重要依据6、 试通电须进行“三查四定”一查设计漏项、查施工质量隐患、查未完工程，对于查 出的问题进行定任务、定人员、定措施、定整改时间验收合格后方可进行1） 工作内容：复核交接试验结果；审核竣工技术文件及相关技术材料变 配电所高压设备受电，向低压配电盘送电；低压盘逐级向外送电末级配电箱、控 制箱2） 工作步骤：复核交接试验报告；编制受电送电冲击方案；落实组织和人 员；检查安全警示和防护措施；检查消防器材；按先高压后低压、先干线后支线 的原则逐级试通电；用电设备、器具的单机试运转7、 负荷试运行1） 工作内容：用电设备器具的单机试运转、联合试运转、空载试运转、满 载试运转；检测运行电流、电压、电机转速、轴承温升，照明照度等；消除试运 行中发现的缺陷2） 工作步骤：编写以设备专业为主导的试运转方案，电气照明专业由电气 专业工程师编制；试运转开始后，定时检测各种电量和非电量参数；试运转结束 后填写试运转记录；运行中发现的缺陷应急停机作消缺处理。
8、 交工验收：电气工程中总离不开高低压电气设备、低压电气器具、布线系统三个要素构 成一个具有预期功能的电路，布线系统由供电用、控制用两种线路组成高低压 的定义：额定电压交流1KV以下、直流1.5KV以下为低压；额定电压大于交流 1KV及以上、直流1.5KV及以上为高压电气工程的施工表现为物理过程，即通过施工不会如混凝土施工一样会改变 原材料的理化性能，安装是否可靠合理主要体现在两个方面：一是依据设计文件 要求安装；二是符合相关规范规定施工1） 高低压电气设备安装：电气设备单体安装关键在于位置正确，安装牢固，垂直水平度符合要求；设 备安装后要求进行内部和外观检查2） 低压电气器具安装：a低压电气器具按安装特点分两大类：一是照明道具及其开关、插座等；二 是机械设备、建筑设备上用作自动控制用的电气元器件b照明安装：照明灯具安装后不装光源，待通电试运行前进行安装c自动控制用电气元件安装：通电试运行要坚持先手动后自动的原则，无法 手动的先点动观察，点动正常才可投入全自动3） 布线系统安装：a矩形母线安装：b电线、电缆保护外壳安装：是指电线电缆导管和电缆桥架，而同样起保护 作用的电缆沟等属于建筑物的范畴。
c电线、电缆敷设：第三章电气工程质量控制一、单位工程质量检验的主要内容1） 电气安装单位工程由若干个分部工程组成，一个分部工程由若干个分项 工程组成，分项工程施工又分为若十个工序因此单位工程质量检验应按工序一 分项工程一分部工程一单位工程的顺序逐次进行2） 工程质量检验工作应在施工过程中进行，只有检验合格后方可办理交接和 验收，质量检验分为过程验收和竣工验收检验3） 过程验收检验包括：① 形式条件检查（包括设备基础检查验收）② 主要设备、材料、成品、半成品的验收检验③ 工序交接检查④ 隐蔽工程检查⑤ 工程检验，应按相应的施工及验收规范进行：•建筑安装工程：按主控项目和一般项目进行检验• 工业设备安装工程：按保证项目、基本项目和允许偏差项检验⑥ 停工后复工前的检查⑦ 成品保护检查⑧ 检验的确认4）竣工验收检验：① 分部分项工程完成后，应在施工单位自行验收合格后，通知建设单位 （或工程监理）验收，重要的分部分项应请设计单位参加② 单位工程完工后，施工单位应自行组织检查、评定，符合验收标准后， 向建设单位提交验收申请③ 建设单位收到验收申请后，应组织施工、勘察、设计监理等单位人员 进行单位工程验收，明确结果，形成验收报告。
二、电气工程质量控制点的设置质量控制点是指质量活动过程中需要进行重点控制的对象或实体它具 有动态特性其原则为：对产品的适用性（性能、精度、寿命、可靠性、安全性等） 有严重影响的关键特性、关键部件或重要影响因素：对工艺上有严格要求， 对下工序工作有严重影响的关键质量特性、部件：对质量不稳定出现不合 格的项目：对用户反馈的重要不良项目：对紧缺物资可能对生产安排重大 影响的关键项目等，都应建立控制点步骤：1、结合有关质量体系文件，按质量环节明确关键环节和部位需 要特殊的质量特性和主导因素；2、由设计、工艺和技术等部门确定本部门 所负责的必须特殊管理的质量控制点，编制质量控制点名细表，并经批准 后纳入质量体系文件中；3、编制质量控制点流程图，并以此为依据设置质 量控制。
