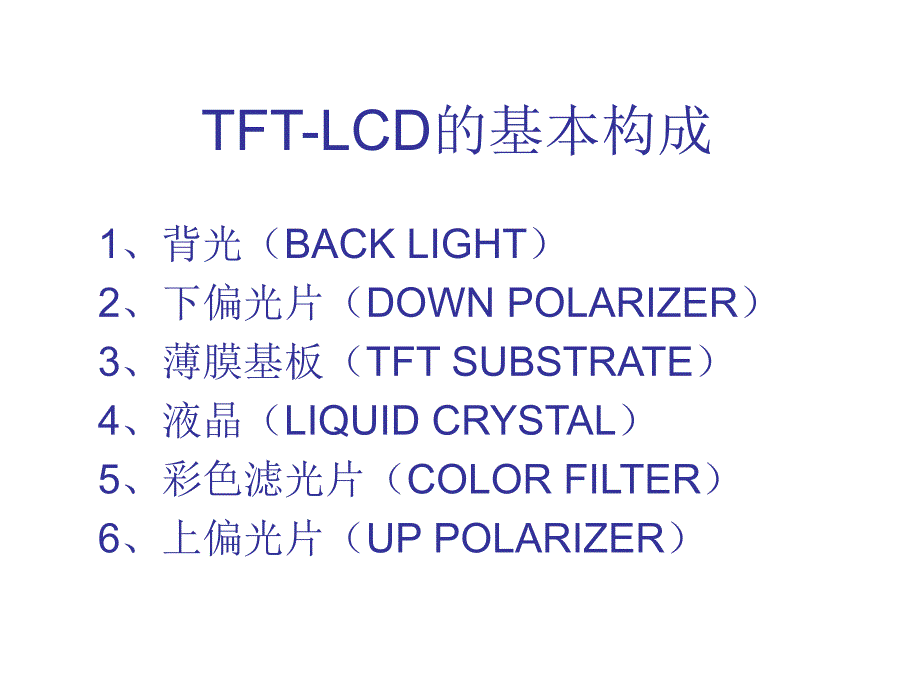

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,TFT-LCD,的基本构成,1,、背光（,BACK LIGHT,）,2,、下偏光片（,DOWN POLARIZER,）,3,、薄膜基板（,TFT SUBSTRATE,）,4,、液晶（,LIQUID CRYSTAL,）,5,、彩色滤光片（,COLOR FILTER,）,6,、上偏光片（,UP POLARIZER,）,显示原理,TFT,的显像原理,驱动原理介绍,1.1,基础知识,1.2,驱动架构,1.3,驱动原理,2.T-con,板原理架构,常见问题与原因,T-con,驱动原理介绍,目录,1.,驱动原理介绍,1.1,基础知识,（,1,）什么是,T-con,？,T-con,是,Timing controller,的简称，即时序控制器，作用是提供面板驱动器所需的时序控制信号和数据显示信号2,）什么是,LVDS,？,LVDS,：,Low Voltage Differential Signaling,，低电压差分信号这种技术的核心是采用极低的电压摆幅高速差动传输数据（电压摆幅,350mv,，建议最高,655Mbps,传输速率）,一般用在主板信号到,T-Con,芯片的输入接口端,（,3,）什么是,miniLVDS,？,表示微型,LVDS,，传输原理跟,LVDS,一样。
一般用在,T-Con,芯片到,panel,所需的,source Driver,端4,）什么是,gamma,校正？,Gamma,是指屏上加电压与光输出的指数关系，,Gamma,校正是通过对于亮度与电压关系的计算，对于这种非线性关系的补偿过程5,）什么是,TFT?,TFT,为三端有源器件，实际上就是,MOS,三极管，主要的作用是起到开关作用TFT,三端分别为源极,(Source),，栅极,(Gate),，漏极,(Drain),一般栅极接开关信号，源极接显示信号，漏极输出到液晶和,Cs,上S,ource,G,ate,D,rain,Thin Film Transistor,，薄膜晶体管,TFT,如何动作,TFT,如何动作,TFT,架构,液晶像素,TFT,Common,Common,Gate Line,Data Line,Cs,Cs,Cs on,Common,h,Gate Driver,Source Driver,许多像素组成整个,LCD,TFT,驱动原理,Gate Driver,Gate,一般只包含两个电压，,VGH,和,VGL,VGH,典型值,+31V,，,VGL,典型值,-23V,VGH,负责开启,TFT,，,VGL,则是关闭,TFT,。
Source Driver,：,Source,上的电压为最终加到液晶上的信号电压，电压范围一般在,0-5V,内变化VCOM,VCOM,就是公共电压，液晶像素一边电压为,Source,电压，一边为公共电压,VCOM,这两个电压差决定了加在液晶上的电压，因此这连个电压对最终的显示效果影响最大VCOM,有极性反转，一般为同一帧相邻行的极性相反，同一行相邻帧的极性相反极性反转,当,显示电极的电压高于,common,电极电压时,就称之为正极性，反之称为负极性,极性反转的作用,消除液晶中的直流成分，防止液晶被直流电分解,抑制玻璃以及,PI,中离子迁移至液晶中,防止离子在,PI,表面大面积积聚形成,Mura,四种极性反转,1+2 line,inversion,Column inversion,Dot inversion,Row inversion,四种极性反转的优缺点,Dot inversion,：串扰小、耗电大、,TFT,不好输入；,Row inversion,：没有使用；,Column inversion,：耗电小、,TFT,好写、纵向移动拖尾；,1+2 line,inversion,：介于,Dot inversion,与,Column inversion,之间，被大多数电视,TFT,所使用,1.2,驱动架够构,T-con,板驱动主要有两种形式：,1,，,X+C,分离式,即,source,板和,t-con,板分开，由于模组结构和元器件的关系，尺寸较大的,panel,采用较多,2,，,X+C,一体式,即,source,板和,t-con,板集成在一个板子上，尺寸较小的,panel,采用较多,X+C,分离式,X+C,一体式,易于结构的兼容性,节省,PCB,板和,FFC,1.3,驱动原理,（,1,）驱动板架构,机芯,LVDS Signal,（,2,）信号格式,TV panel,按分辨率分,HD,和,FHD,，即,1366*768,和,1920*1080,；,按场频又分为,60Hz,和,120Hz,。
由于输入频率和分辨率的不同，对于输入数据的多少有直接关系如下表表示一个,T-con,的,LVDS,和,mini-LVDS,的驱动能力120Hz FHD LVDS,输入示意图,T-con,板原理架构,T-con,电路,DC/DC,电路,Gamma,电路,复位等外部电路,EEPROM,TCON,板示意图,T-con,电路,作用：,将,LVDS,转成,mini-LVDS,信号给,source Driver,提供,gate Driver,需要的控制信号,T-CON,工作的时序要求,保证,t-con,板上电正常后，,T-con,通过,IIC,总线调取,EEROM,中的启动程序，以便完成,t-con,的初始化工作，在读取,EEPROM,完毕后，开始正常工作，送出控制信号和数据给,panel,驱动器上电时序如下表：,DC/DC,电路,作用：,给,t-con,主芯片等提供工作所需要的电压；,给,source Driver,和,Gate Driver,提供工作电压；,VS,电压（,VDDA,电压）：,15V,，输入到,SCOF,中；用于液晶偏转所需要的扭转电压；,VLOGIC,电压：,3.3V,，用于,TCON IC,的工作电压，是最先上电的部分；,VGH,电压：,28V,，输入到,GCOF,中，用于在,GATE,端打开液晶分子的电压；,VGL,电压：,-5V,，输入到,GCOF,中，用于在,GATE,端关闭液晶分子的电压；,DC/DC,配合电路,三阶驱动电路：,DC/DC,配合电路,削角电路,DC/DC,的时序要求,根据,panel,工作特性，,DC/DC,提供的电压都会按照一定的时序输出，如下图,Gamma,电路一般分两种：,1,，电阻分压式,2,，,program-gamma,电路,区别：,电阻分压式由于是通过硬件电路实现，对于精度较高的电压不能准确提供；,program-gamma,可以准确提供各路电压，但成本较高,GAMMA,电压与透过率的关系：,电阻分压式,program-gamma,电路,通过,t-con,调试,program-gamma,的内部寄存器即可完成电压调试,常用的,SCOF,驱动信号及说明,COF,：,CHIP ON FILM,TP,是一,个,S,ource,data latch,的,信号,。
当,TP,上升时,，表示,输入,的,data,液晶,在,data,buffer,内,ready,，可以,将资料输入,latch circuit,准备进行灰阶电压,的,转换,当,TP,下降,時，,表示资料已经,完成,灰阶电压,的,转换,，,Output buffer,开始输出正确的灰阶电压POL,是一,个极性转换,的,信号,当,POL,在,low,，表示,odd number output channel(1,3,5,),使用正,极性,的,gamma,电压,，,even number output channel(2,4,6,),使用,负极,性的,gamma,电压,而,POL,在,high,，,则,相反因此,必须,在,data,、准备进行灰阶转换前,，即,TP,上升,時，就,决定,POL,，而且在,TP,下降后,，才可以,转换,L/R or DIR:Shift direction control(,决定,data,传送方向,),常用的,SCOF,驱动信号及说明,常用的,GCOF,驱动信号及说明,CPV or CKV,：,Clock,STV,：,Start pulse(G-IC,的开始信号,),OE=high-OUT=low(,避免同一个信号同时传到赏析相邻的两水平线,),XAO=low-OUT=High(For TN mode,，将,TFT,残留的电荷放掉,),常用的,GCOF,驱动信号及说明,1.3,常见问题与原因,1,、开机图像偏色,原因：,TCON,板上,GAMMA,电压少一路或几路。
主要措施：,查找电路,GAMMA,电路的供电参考电压,VREF,是否异常；,检查,GAMMA IC,上输出的电压是否偏差大；,GAMMA,电压要一直查到,bonding,接口部分2,、开机一段时间后有残影，关机在开机不会消失,原因：有一路,GAMMA,电压没有，导致液晶不发生翻转主要措施：,查找电路,GAMMA IC,部分电路，一路,GAMMA,电压没有上电3,、开机亮线,原因：,bonding,异常；,主要措施：更换对应区块的,COF,，重新,bonding,；,4,、图像反应慢,原因：,GATE,端的,VGH,没有上电；,主要措施：查找,VGH,供电，看其电压是否已经输入到金手指上，如电压已经到了，则为,bonding,异常；,5,、图像颜色异常：,原因：,VREF,电压不稳定、排线短路；,主要措施：,VREF,分压电阻选择不对，导致参考电压没有在规定范围内，大量生产后,VREF,的电压各不相同；,若测量,VREF,电压偏低，而,VDDA,正常，可考虑限流电阻被击坏，此时其阻值会是标示的几倍到数十倍把排线拔下看是否有短路；,6,、图像闪烁、画面颜色偏淡：,原因：,VCOM,电压没有调整，削角电路有坏件；,主要措施：重新调试,VCOM,电压；,查看削角电路是否其有短路、断路；,主要措施：增大,TCON,的扩频范围；,7,、开机黑屏无画面，测量所有电压为零：,原因：保险丝坏，无供电；,主要措施：更换保险丝；,8,、水平垂直的暗带、暗线：,原因：,COF,坏、,COF,拉伤、,bonding,不良；,9,、开机正常，逐渐白屏：,原因：无,VCOM,；,10,、彩色错乱：,原因：输入,LVDS,信号模式不对应；,主要措施：更改,LVDS,模式输入控制脚的电压；,一般高电压为,JEIDA,，低或空为,VESA,；,。
