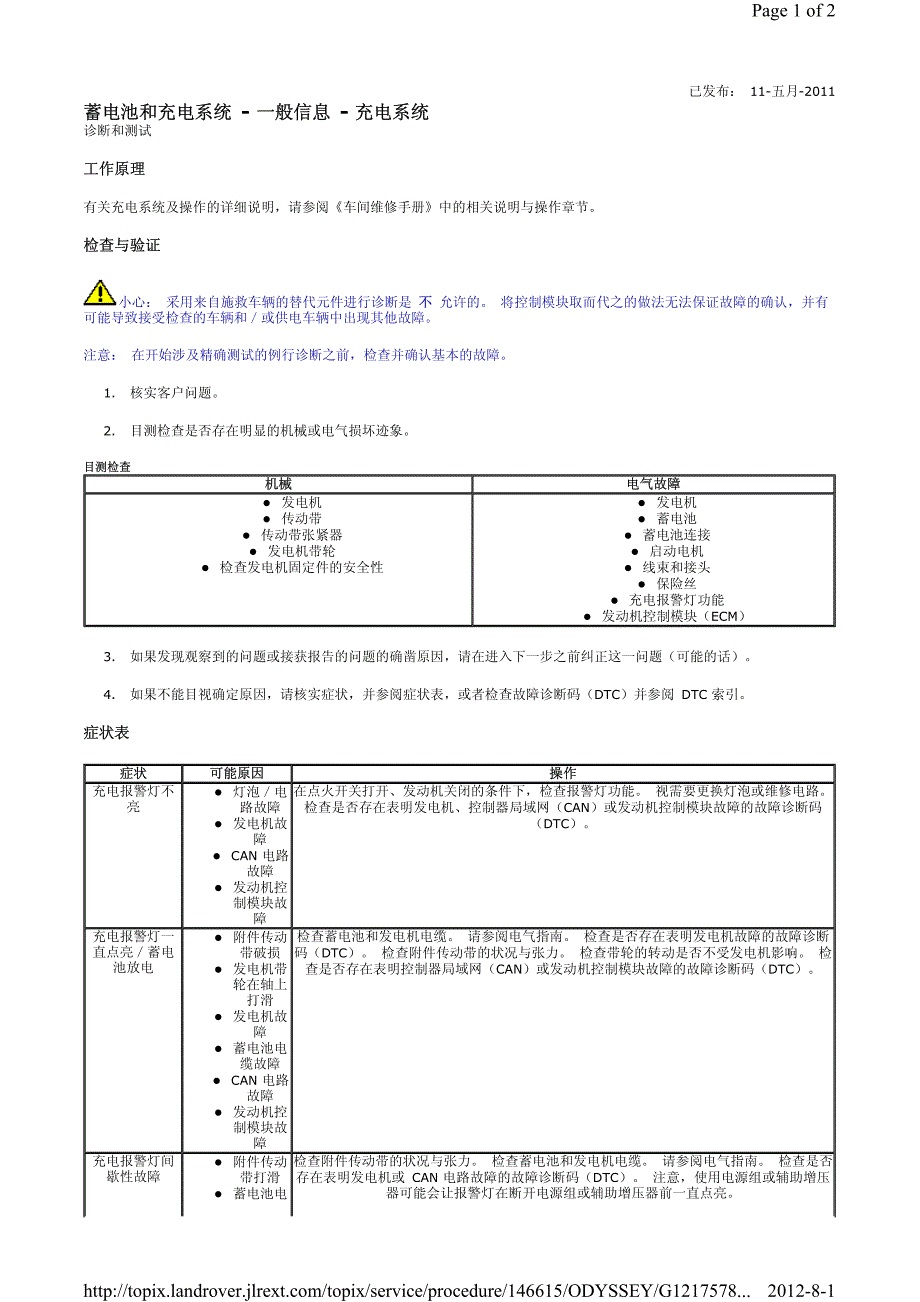

已发布： 11-五月 -2011蓄电池和充电系统 - 一般信息 - 充电系统 诊断和测试 工作原理 有关充电系统及操作的详细说明，请参阅《车间维修手册》中的相关说明与操作章节 检查与验证 小心： 采用来自施救车辆的替代元件进行诊断是 不 允许的 将控制模块取而代之的做法无法保证故障的确认，并有可能导致接受检查的车辆和／或供电车辆中出现其他故障 注意： 在开始涉及精确测试的例行诊断之前，检查并确认基本的故障 1. 核实客户问题 2. 目测检查是否存在明显的机械或电气损坏迹象 目测检查 3. 如果发现观察到的问题或接获报告的问题的确凿原因，请在进入下一步之前纠正这一问题（可能的话） 4. 如果不能目视确定原因，请核实症状，并参阅症状表，或者检查故障诊断码（ DTC）并参阅 DTC 索引 症状表 机械 电气故障 z 发电机 z 传动带 z 传动带张紧器 z 发电机带轮 z 检查发电机固定件的安全性 z 发电机 z 蓄电池 z 蓄电池连接 z 启动电机 z 线束和接头 z 保险丝 z 充电报警灯功能 z 发动机控制模块（ ECM） 症状 可能原因 操作充电报警灯不亮 z 灯泡／电路故障 z 发电机故障 z CAN 电路故障 z 发动机控制模块故障 在点火开关打开、发动机关闭的条件下，检查报警灯功能。
视需要更换灯泡或维修电路 检查是否存在表明发电机、控制器局域网（ CAN）或发动机控制模块故障的故障诊断码（ DTC）充电报警灯一直点亮／蓄电池放电 z 附件传动带破损 z 发电机带轮在轴上打滑 z 发电机故障 z 蓄电池电缆故障 z CAN 电路故障 z 发动机控制模块故障 检查蓄电池和发电机电缆 请参阅电气指南 检查是否存在表明发电机故障的故障诊断码（ DTC） 检查附件传动带的状况与张力 检查带轮的转动是否不受发电机影响 检查是否存在表明控制器局域网（ CAN）或发动机控制模块故障的故障诊断码（ DTC）充电报警灯间歇性故障 z 附件传动带打滑 z 蓄电池电检查附件传动带的状况与张力 检查蓄电池和发电机电缆 请参阅电气指南 检查是否存在表明发电机或 CAN 电路故障的故障诊断码（ DTC） 注意，使用电源组或辅助增压器可能会让报警灯在断开电源组或辅助增压器前一直点亮Page 1 of 22012-8-1 索引 对于此车辆中可能记录的故障诊断码（ DTC）的列表，请参考第 100-00 节 缆故障 z 发电机连线故障 z 发电机故障 z CAN 电路故障 蓄电池放电，但充电报警灯并未一直点亮 z 蓄电池故障 z 蓄电池静态放电 z 发电机间歇性故障 检查蓄电池状况；检查是否存在蓄电池静态放电。
检查是否存在表明发电机故障的故障诊断码（ DTC） 有可能交流发电机指令电路对地短路但未设置 DTC 如果找不到其他放电原因，请检查此电路 请参阅电气指南噪音（机械） z 附件传动带打滑 z 发电机故障 检查附件传动带的状况与张力 断开附件传动带，然后检查发电机是否可以自由转动Page 2 of 22012-8-1。
