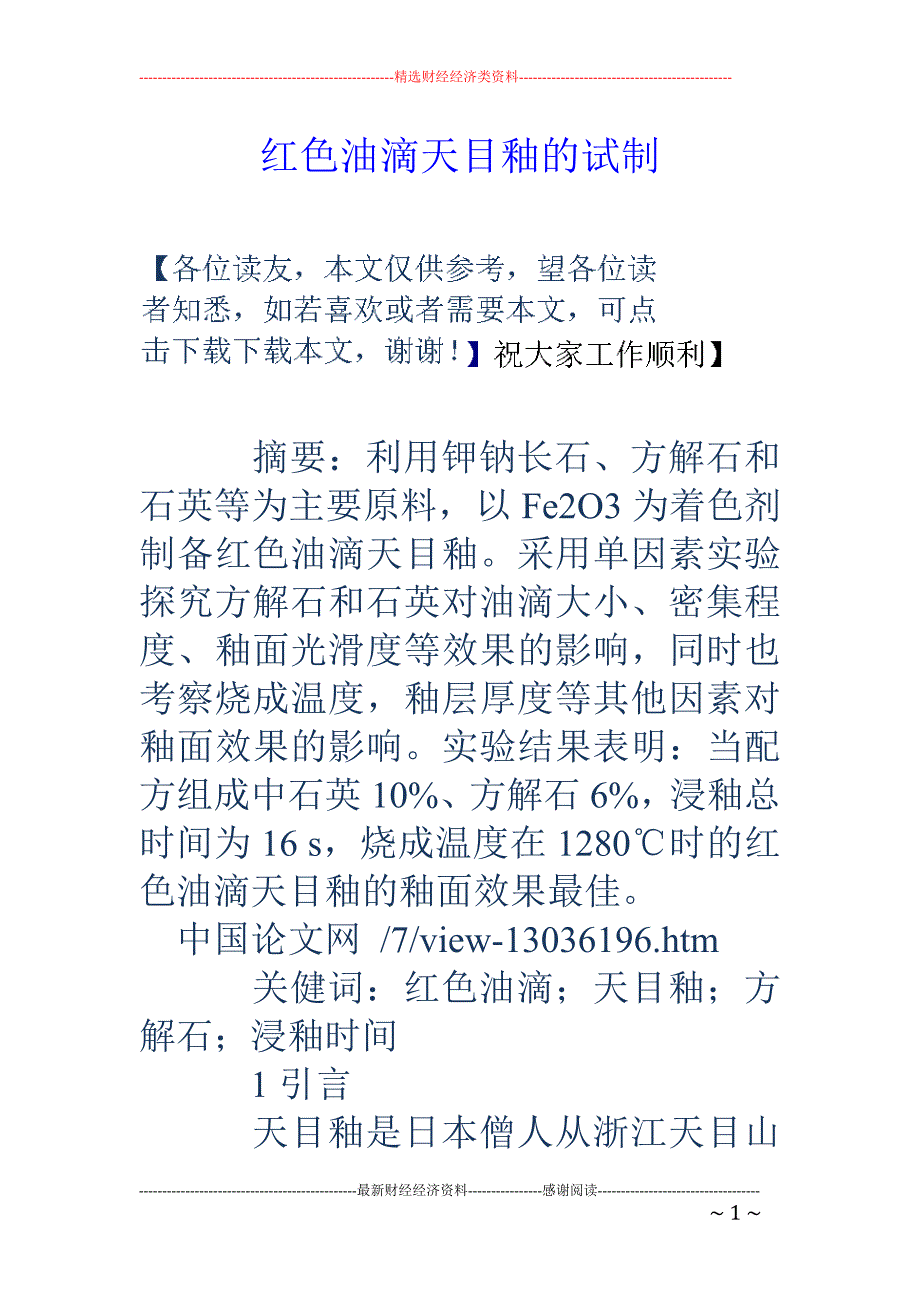

精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 1 ~红色油滴天目釉的试制摘要：利用钾钠长石、方解石和 石英等为主要原料，以 Fe2O3 为着色剂 制备红色油滴天目釉采用单因素实验 探究方解石和石英对油滴大小、密集程 度、釉面光滑度等效果的影响，同时也 考察烧成温度，釉层厚度等其他因素对 釉面效果的影响实验结果表明：当配 方组成中石英 10%、方解石 6%，浸釉 总时间为 16 s，烧成温度在 1280℃时的 红色油滴天目釉的釉面效果最佳 中国论文网 /7/view-13036196.htm关健词：红色油滴；天目釉；方 解石；浸釉时间 1 引言 天目釉是日本僧人从浙江天目山-------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 2 ~带回日本，受到日本饮茶界人士广泛喜 爱而获得“天目”的称号。
油滴天目釉是 由于其釉面上呈现出银灰色的小圆点， 在阳光的照射下，犹如油滴般晶莹剔透， 因而被称为油滴天目釉 油滴天目釉创烧于宋代，是黑釉 的特殊品种之一特点是在碗的黑色釉 �又行纬梢桓龈龃笮〔灰唤鹗艄庠蟮脑 驳阕唇峋 В�大的直径数毫米，小的只 有针尖大小的金属光泽小点，有金色， 也有银白色，像夜空闪烁的星辰，很像 晶莹剔透的油珠，故名“油滴釉”油滴 釉属于结晶釉，由于烧成时铁的氧化原 理而形成独特美丽的斑纹由于红色油 滴天目釉具有艺术价值和喜庆的装饰效 果，因此越来越受消费者的喜爱本论 文考察方解石、石英、釉层厚度和烧成 温度对红色油滴天目釉的影响 2 实验过程 实验所用原料的化学组成如表 1 所示 采用传统的制釉工艺，其具体工-------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 3 ~艺参数：快速球磨时间为 10 min；细度 为过 250 目筛，筛余控制 0.1%以下； 施釉方法为浸釉法。
采用氧化气氛烧成， 烧成周期 8 h其基础釉的配方组成如 表 2 所示考察方解石、石英、浸釉时 间和烧成温度等影响因素对红色油滴天 目釉的影响 3 实验结果与分析 3.1 石英对釉面效果的影响 考察石英含量对红色油滴天目釉 釉面效果的影响，其实验结果如表 3 所 示 由表 3 可以看出，当石英含量从 9%增加到 15%时，油滴大小不规则且 渐渐变小，并且油滴分布越来越稀疏， 釉的流动性适宜石英中 SiO2 是硅酸 盐玻璃的主要成分，加入石英会提高釉 的熔融温度和粘度，对釉的分相有重要 影响，随着石英含量的减少分相越明显， 油滴密度变大且油滴大小减小本实验 中选取石英含量为 10%为宜，得到的釉 面油滴大小适宜且分布均匀 -------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 4 ~3.2 方解石对红色油滴的影响 考察方解石含量对红色油滴天目 釉釉面效果的影响，其实验结果如表 4 所示。
由表 4 可以看出，当方解石含量 大于 6%时，与含量低于 6%时的釉面效 果相似，油滴大小与密集程度区别不大， 但随着方解石的增多，釉面的光泽度增 大由此可知 CaCO3 的量对釉的光泽 度有一定影响，适量的方解石会增加釉 面的光泽度，但要相适宜，过少或过多 会使釉面失光本实验中选取方解石含 量为 6%为宜，得到的釉面析晶明显， 油滴分布均匀 3.3 釉层厚度对釉面效果的影响 通过改变浸釉时间考察釉层厚度 对釉面的影响，其实验结果如表 5 所示由表 5 可以看出当浸釉时间为 10 s 时，析出的晶体偏小当施釉时间为 20 s 时因釉层过厚，导致晶体析出的少， 但晶体大小偏大当施釉时间为 16 s 时，-------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 5 ~析晶数量较多，分布均匀，并且大小适 宜。
由此可知，当釉层过厚过薄都不利 于晶体的析出和长大，对析出晶体的数 量也有影响因此，本实验选取施釉时 间为 16 s 最为适宜，此时釉面的油滴大 小适宜，分布均匀 3.4 烧成温度对釉面效果的影响 考察烧成温度对釉面效果的影响， 其实验结果如表 6 所示 由表 6 可以看出随着温度增高析 晶也越来越明显，晶体数量有一定程度 的增加釉的高温粘度降低，流动性增 大，釉面颜色越变越鲜艳温度偏低使 得釉面有些部位没成熟，而温度过高又 会产生过烧现象本实验选取的烧成温 度为 1280℃，得到的釉面的流动性适宜， 晶体分布均匀 4 结论 本实验采用方解石、石英、钾钠 长石、氧化铁、骨灰和滑石等为主要原 料，浸釉时间为 16 s 在温度制度为-------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 6 ~1280℃下获得析晶明显、油滴大小适宜、分布均匀、流动性光泽度都适宜的釉面 效果。
最佳红色油滴天目釉的釉式为： 0.0354 K2O | 0.0818 Na2O |0.1758 Al2O3| 1.3436 SiO2 0.6723 CaO |0.1478 Fe2O3| 0.0526 P2O5 0.2105 MgO| 。
