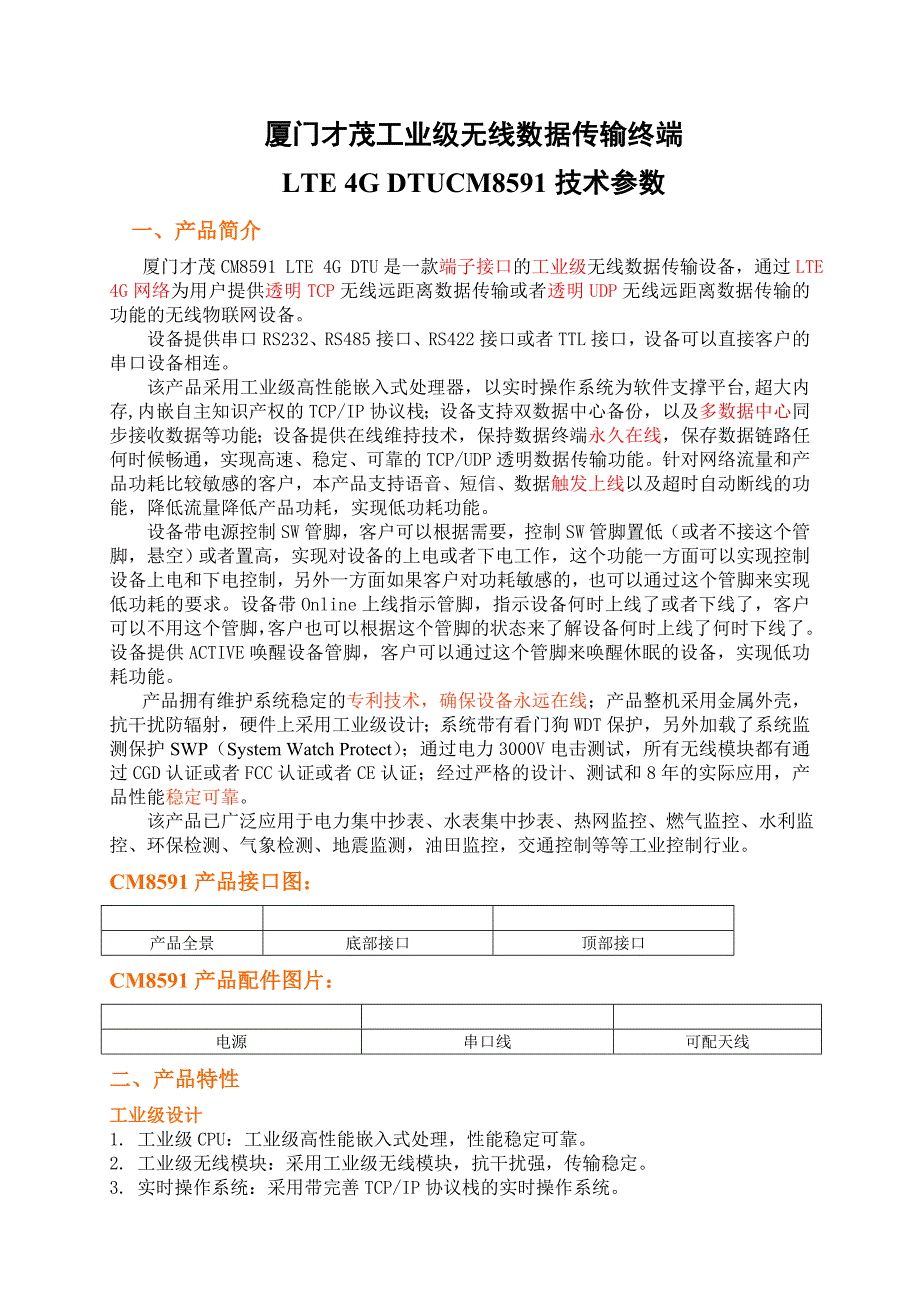

厦门才茂工业级无线数据传输终端LTE 4G DTUCM8591技术参数一、产品简介厦门才茂CM8591 LTE 4G DTU是一款端子接口的工业级无线数据传输设备，通过LTE 4G网络为用户提供透明TCP无线远距离数据传输或者透明UDP无线远距离数据传输的功能的无线物联网设备设备提供串口RS232、RS485接口、RS422接口或者TTL接口，设备可以直接客户的串口设备相连该产品采用工业级高性能嵌入式处理器，以实时操作系统为软件支撑平台,超大内存,内嵌自主知识产权的TCP/IP协议栈；设备支持双数据中心备份，以及多数据中心同步接收数据等功能；设备提供维持技术，保持数据终端永久，保存数据链路任何时候畅通，实现高速、稳定、可靠的TCP/UDP透明数据传输功能针对网络流量和产品功耗比较敏感的客户，本产品支持语音、短信、数据触发上线以及超时自动断线的功能，降低流量降低产品功耗，实现低功耗功能设备带电源控制SW管脚，客户可以根据需要，控制SW管脚置低（或者不接这个管脚，悬空）或者置高，实现对设备的上电或者下电工作，这个功能一方面可以实现控制设备上电和下电控制，另外一方面如果客户对功耗敏感的，也可以通过这个管脚来实现低功耗的要求。
设备带Online上线指示管脚，指示设备何时上线了或者下线了，客户可以不用这个管脚，客户也可以根据这个管脚的状态来了解设备何时上线了何时下线了设备提供ACTIVE唤醒设备管脚，客户可以通过这个管脚来唤醒休眠的设备，实现低功耗功能产品拥有维护系统稳定的专利技术，确保设备永远；产品整机采用金属外壳，抗干扰防辐射，硬件上采用工业级设计；系统带有看门狗WDT保护，另外加载了系统监测保护SWP（System Watch Protect）；通过电力3000V电击测试，所有无线模块都有通过CGD认证或者FCC认证或者CE认证；经过严格的设计、测试和8年的实际应用，产品性能稳定可靠 该产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、气象检测、地震监测，油田监控，交通控制等等工业控制行业CM8591产品接口图：产品全景底部接口顶部接口CM8591产品配件图片：电源串口线可配天线二、产品特性工业级设计1. 工业级CPU：工业级高性能嵌入式处理，性能稳定可靠2. 工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定3. 实时操作系统：采用带完善TCP/IP协议栈的实时操作系统。
4. 强化电路板：PCB采用遵循20H和3W原则，同时公司所有产品电路板都采用高品质材质来生产，确保板材的稳定可靠5. 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产6. 工业级电源：宽压电源设计，电源适应范围为DC5V~DC35V，内置电源反向保护和过压过流保护稳定可靠1. 三层系统保护：在原来两级（软件保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VWM（Virtual Man Watch）检测保护功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，相当于维护人员上门拔电，彻底解决了业内系统异常是需要上门拔电的麻烦，保证系统稳定可靠2. UIM/SIM卡ESD保护：1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护3. 串口ESD保护：RS232/RS485/TTL/RS422,内置15KV ESD保护4. 金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域5. 所有无线模块都有通过CGD认证或者FCC认证或者CE认证6. DNS自动获取：自动获取DNS，不再需要人工配置输入DNS；规避了因为选择的DNS服务器异常，导致DTU设备当机的严重现象。
7. 完善的协议栈：新系统加载了完善的TCP/IP协议栈，采用了完善的TCP/IP协议栈；使网络通信性能优异，掉线概率极大降低8. EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；功能强大1. TCP透明数据传输和UDP透明数据传输；2. 支持虚拟数据专用网（APN/VPDN）3. 支持双数据中心备份及多数据中心（8个）接受数据，最大支持发送中心达256个4. 智能防掉线，支持检测，维持，掉线自动重拨，确保设备永远5. 支持客户控制设备上下电：设备带电源控制SW管脚，客户可以根据需要，控制SW管脚置低（或者不接这个管脚，悬空）或者置高，实现对设备的上电或者下电工作，这个功能一方面可以复位设备，另外一方面如果客户对功耗敏感的，也可以通过这个管脚来实现低功耗的要求6. 支持指示：设备带Online上线指示管脚，指示设备何时上线了或者下线了，客户可以不用这个管脚，客户也可以根据这个管脚的状态来了解设备何时上线了何时下线了7. 支持管脚唤醒功能：设备提供ACTIVE唤醒设备管脚，客户可以通过这个管脚来唤醒休眠的设备，实现低功耗功能。
8. 远程唤醒：支持短信、语音、数据等唤醒方式以及超时断开网络连接9. 支持固定IP通信方式；支持DDNS动态域名通信方式（支持花生壳、88IP和dyndns域名服务商）10. 丰富I/O控制和告警口：支持4路告警输入，支持4路输出控制11. 支持无线拨号上线指示；支持I/O管脚硬件复位DTU12. 支持短信远程配置，远程控制；支持短消息告警13. 数据包传输状态报告19.支持RSA，RC4加密算法14. 标准的AT命令界面15. 支持telnet功能16. 可以用做普通拨号MODEM17. 低功耗设计：休眠功耗<1mA，待机功耗<15mA，通信功耗<35mA18. 支持串口软件升级19. 同时支持LINUX、UNIX和WINDOWS操作系统简单易用1. 图形化配置工具：完善的图形化配置工具，提供快速配置功能，实现客户快速配置；提供批量配置功能，实现批量设备的配置2. 中心软件：提供C#，VC，VB，DEPHI中心端软件，方便客户测试3. 丰富第三方软件支持：包括亚控软件，三维力控软件在内的业内主要中心端软件支持（驱动中选择“厦门才茂（桑荣）”或者“桑荣”的驱动 ），可以直接方便购买第三方软件来上项目，实现快速稳定低成本地完成项目。
4. 丰富接口：才茂DTU系列产品，可以提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口或者RJ45以太网接口，全接口支持5. 完善的网络支持：才茂DTU系列产品，可以提供包括2G网络（GSM网络），2.5G网络（GPRS网络），2.75G网络（EDGE网络），3G网络（WCDMA网络、EVDO网络、TD-SCDMA网络），4G网络（HSPA+网络、LTE网络），全网络的产品支持6. 提供多种动态库DLL：公司提供C# ，VC，VB，DEPHI中心端软件的动态库支持，并提供使用说明文档，方便客户自行快速开发中心端应用软件7. 检查软件：提供串口调试软件，网络速度检测软件，提供不同的调试等级输出，方便客户查看各种信息，快速定位问题三、技术参数无线参数：项目内容无线模块采用工业级无线模块标准及频段（TDD频段）LTE TDD: 2600/2300MHzUMTS: 2100/900MHzGSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz LTE TDD 2600/2300MHz标准及频段（FDD频段）LTE FDD: 2600/2100/1800/DD800MHzUMTS: 2100/900MHzRxDiv Band:UMTS 2100/900MHz LTE FDD 2600/2100/1800/DD800MHz编码方案LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM通信带宽( TDD频段)LET TDD:DL 68Mbps/UL 17MbpsDC_HSPA+:DL 42Mb/s(Category 24)HSPA+:DL 28Mb/s(Category 18)HSdPA:DL 14.4Mb/s(Category 8)HSUPA+:DL 5.76Mb/s(Category 6)WCDMA CS:UL 64kbps/DL 64kbpsWCDMA PS:UL384kbps/DL384kbps通信带宽（ FDD频段）LET FDD:DL 100Mbps/UL 50MbpsDC_HSPA+:DL 42Mb/s(Category 24)HSPA+:DL 28Mb/s(Category 18)HSdPA:DL 14.4Mb/s(Category 8)HSUPA+:DL 5.76Mb/s(Category 6)WCDMA CS:UL 64kbps/DL 64kbpsWCDMA PS:UL384kbps/DL384kbps发射功率LET:23 dBm WCDMA/HSDPA:24dBm 接收灵敏度<-109dBm功能支持支持数据、语音、短信和 硬件系统：项目内容CPU工业级高性能嵌入式处理器MMUCPU带MMU内存管理单元，可以防止内存溢出导致系统的异常FLASH32Mb（可扩充到128Mb）有足够大的内存来存放程序和数据 SDRAM1024Kb(可扩充4096Kb)操作系统：项目内容操作系统采用带完善TCP/IP协议栈的实时操作系统接口类型：项目内容串口1个RS232串口或1个RS485接口（可支持RS422/TTL）数据位：7、8位停止位：1、2位校验位：无校验、奇校验、偶校验、SPACE及MARK校验串口速率：110bps ~ 230400bps流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控指示灯具有电源POWER、通信ACT及指示灯Online天线接口标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要UIM卡接口1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护语音接口标准的耳机麦克风接口（需要软件配合才能使用）电源接口标准的3芯火车头电源插座供电情况：项目内容供电电压宽电压设计，DC 5V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护标配电源DC9V/1.5A通信电流通信时平均电流：350mA@+9VDC;登网瞬间峰值电流：1.0A@+9VDC待机电流待机平均电流：<35mA@+9VDC物理特性：项目内容外壳采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域产品外形尺寸92x62x22 mm（不包括天线及固定件） 产品包装尺寸298x226x60mm 重量0.41kg其他参数：项目内容工作温度-25 ºC ~+65ºC扩展工作温度-35 ºC~+75ºC储存温度-40~+85ºC相对湿度95%(无凝结)四、产品应用链接图1、 检测行业应用（污染、气象、水。
