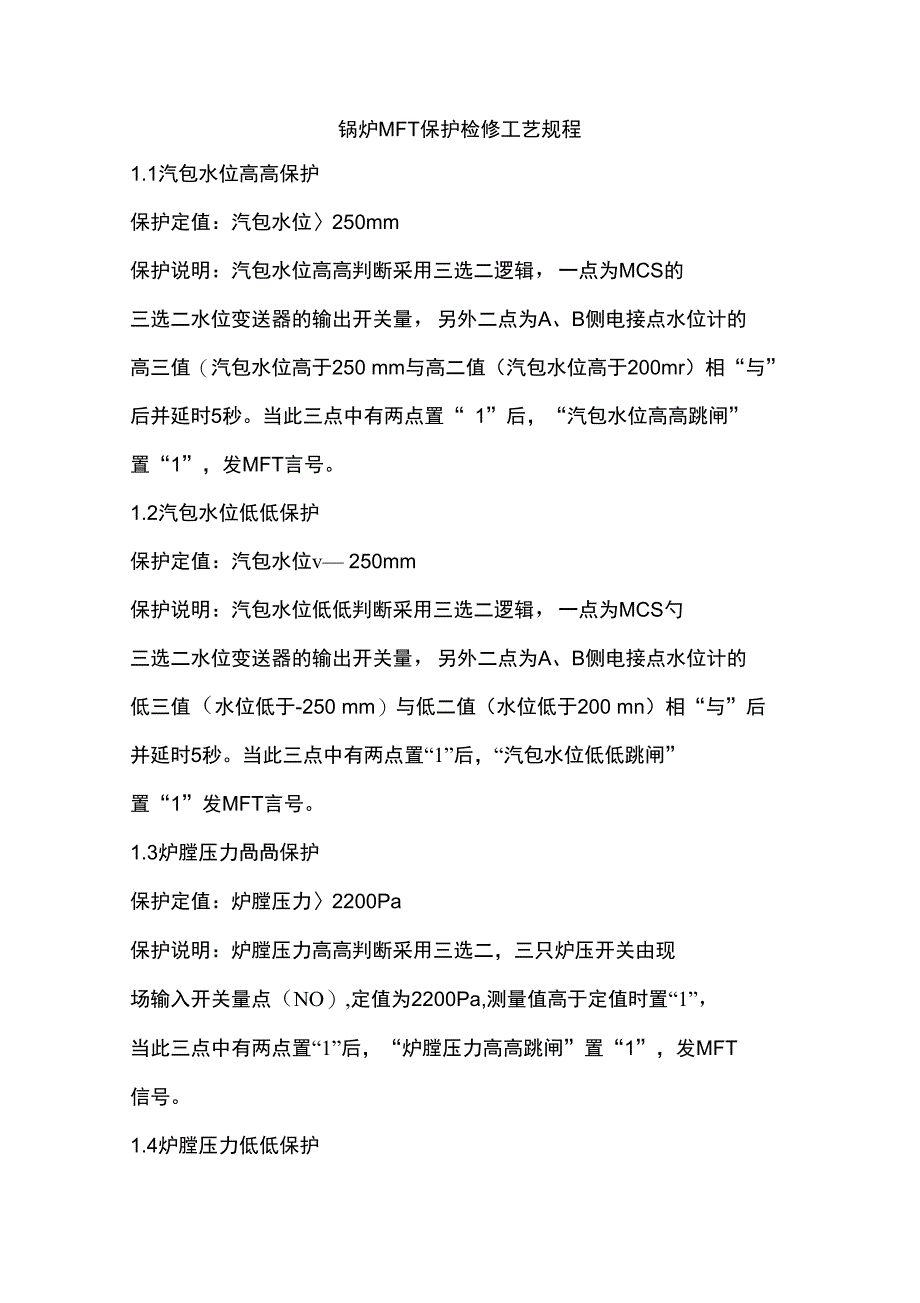

锅炉MFT保护检修工艺规程1.1汽包水位高高保护保护定值：汽包水位〉250mm保护说明：汽包水位高高判断采用三选二逻辑，一点为MCS的 三选二水位变送器的输出开关量，另外二点为A、B侧电接点水位计的 高三值（汽包水位高于250 mm与高二值（汽包水位高于200mr）相“与” 后并延时5秒当此三点中有两点置“ 1”后，“汽包水位高高跳闸” 置“1”，发MFT言号1.2汽包水位低低保护保护定值：汽包水位v— 250mm保护说明：汽包水位低低判断采用三选二逻辑，一点为MCS勺 三选二水位变送器的输出开关量，另外二点为A、B侧电接点水位计的 低三值（水位低于-250 mm）与低二值（水位低于200 mn）相“与”后 并延时5秒当此三点中有两点置“1”后，“汽包水位低低跳闸” 置“1”发MFT言号1.3炉膛压力咼咼保护保护定值：炉膛压力〉2200Pa保护说明：炉膛压力高高判断采用三选二，三只炉压开关由现 场输入开关量点（NO）,定值为2200Pa,测量值高于定值时置“1”， 当此三点中有两点置“1”后，“炉膛压力高高跳闸”置“1”，发MFT 信号1.4炉膛压力低低保护保护定值：炉膛压力v— 2200Pa 142保护说明：炉膛压力低低判断采用三选二，三只炉压开关由现 场输入开关量点（NO），定值为—2200Pa测量值低于定值时置“1” 当此三点中有两点置“1”后，“炉膛压力低低跳闸”置“1”发MFT 信号。
1.5两台空预器跳闸空预器跳闸开关量点由400V开关辅助接点（独立）产生，共 有四点，均是取“马达运行”信号，通过 BMS逻辑取“非”做出‘跳 闸信号’，其中A、E空预器主马达跳闸各一点，辅马达跳闸各一点， 当A空预器主辅马达跳闸延时 6秒，辅马达仍没有运行，判断A空预 器跳闸，同理判断E空预器跳闸当两台空预器跳闸信号均置“1” 时，“两台空予器停止”置“ 1”发MFT言号1.6两台引风机跳闸引风机跳闸开关量点由6kV辅助开关辅助接点（独立）产生，当 两台引风机跳闸信号均置“1”时，“两台引风机全停”置“ 1”发 mfT言号1.7两台送风机跳闸送风机跳闸开关量点由6kV辅助开关辅助接点（独立）产生，当 两台送风机跳闸信号均置 “1”时，“两台送风机全停”置“1”发mfT言号1.8给水泵全停给水泵全停保护共涉及三台泵：汽泵 A、B和电泵其中汽泵 A B跳闸信号由小机ETS系统送出，电泵跳闸信号由6kV辅助开关辅助 接点（独立）产生，当A B泵均跳闸后25秒后电泵如仍未启动，“给 水泵全停”置“ 1”，则发MFT言号1.9任意给粉机运行时两台一次风机跳闸保护中涉及的名词解释191.1 “层给粉机全停”一一以（B层为例）由“’B层给粉机总电 源有’的‘非’信号”和“ B1—34给粉机运行信号相或后取‘非’ 信号”相‘或’而成；191.2 “所有给粉机全停”一一为 B、D G I层给粉机全停信号（取给粉机变频器的停止信号）相与；1.9.1.3 “任意给粉机运行”一一为“所有给粉机全停”信号取反；1.9.1.4 “两台一次风机跳闸” —— A、B一次风机跳闸信号相“与” 产生。
其中风机跳闸信号由6kV开关辅助接点（独立）产生当“任意给粉机运行”信号与“两台一次风机跳闸”信号均 为“1”时，发MFTB号1.10火检探头冷却风压低火检探头冷却风压低保护由三只压力开关和二只差压开关经 过逻辑判断产生三只压力开关（NO为火检探头冷却风母管压力低、其整定值为 1524Pa,当冷却风压低于整定值时置“1” 此三个信号通过三取二 产生一个条件火检探头冷却风母管对炉膛差压低压力开关共二只、其整定值为2286Pa,低于整定值时置“1”此两个信号相‘与’产生另一个条 件以上两个条件相‘或’，延时10秒后若仍旧是‘ T,则发“火检 冷却风丧失跳闸”，发MFT言号1.11全炉膛无火保护中涉及的名词解释1.11.1.1 “油角有火“——（以 A1为例）由‘ A1角三用阀在点火 位’与‘A1角有火’相“与”产生“ A1角有火”信号；1.11.1.2 “油层有火”一一当 A层对角有火（# 1&# 3或# 2&# 4 角有火）时，发“层有火”信号；1.11.1.3 “油层无火”一一即为“油层有火”信号取反；1.11.1.4 “粉角有火”一一（以B1为例）由‘ B1给粉机运行’与‘ B1角有火’相“与”产生“ B1角有火”信号；1.11.1.5 “粉层无火”一一（以B层为例）当E层四个角中有三个 角无火时， 发出“ B层无火”；1.11.1.6 “给粉机层电源有” ——（以 B层为例）由‘ B层给粉机 主电源有’信号与‘ B层给粉机备用电源有’相“或”而产生。
1.11.1.7 “给粉机层运行”一一（以B层为例）由B层各‘粉角有 火’采用四选二逻辑产生的信号与‘ B层给粉机电源有’相“与“产 生1.11.1.8 “任意给粉机投用”信号相‘或’而成；由B D G I层‘给粉机层运行'1.11.1.9 “所有火检无火”由油层（A、F、K） ‘油层无火’及粉层（B、D G I ） ‘粉层无火’共计七个信号相“或“产生全炉膛无火一一“任意层给粉机投用”信号发出2秒以后（该 信号延时5秒断开）产生的信号与‘所有火检无火’信号相“与”产 生“全炉膛无火”，发MFTB号1.12燃料丧失保护中涉及的名词解释1.12.1.1 “油层投运”一一即全炉膛无火保护中的‘油层无火’”信 号取反产生；1.12.1.2 “任意层给粉机投用”一一与全炉膛无火保护中的‘任意 层给粉机投用”是同一个信号；1.12.1.3 “锅炉运行”一一由‘油层投运’信号与‘任意层给粉机 投用’相“或”产生；1.12.1.4 “所有给粉机停止”一一即‘任意给粉机运行时两台一次风机跳闸’保护中的‘所有给粉机停止’”信号；1.12.2 “燃料丧失”一一由‘所有支油阀全关（或燃油跳闸阀关到 位）’信号、‘锅炉运行’信号、‘所有给粉机停止’信号等三个信号 相‘与’产生。
当“燃料丧失”触‘ 1'时，发MFT言号1.13风量＜30嘲匕闸保护相关的名词解释1.13.1.1 “负荷〉30% ——由8号DPU中对网络点‘负荷 GEMW进行判断大于90MV而产生，逻辑做在8号DPU；1.13.1.2 “风量〈30% ——由MCS系统送出,（小于250t/h,延时5 秒,10DPU送8DPU）逻辑做在10号DPU在8号DPU中延时3秒触‘1'当“负荷〉30%与“风量〈30%两信号均置“1”时，“风 量＜30瀏闸”置“ T,发MFT言号1.14再热器保护失效负荷〉30%（即风量小于30%跳闸保护中的信号）以后，如果汽 机跳闸，且50秒后旁路阀仍然关闭，判断“再热器保护失效”，“再 热器保护失效”置“1”，发MFT信号1.15 手动 MFT危急情况下，由操作员作出判断并执行可同时揿下 BTG盘 上‘MFT红色按钮，，发手动MFT信号手动MFT信号同时送到硬跳 闸盘，通过继电器跳闸相关设备1.16 DCS系统二路电源失去此保护为硬接线构成，Xdps电源柜两路电源全部失电时，保 护动作，信号送到MFT硬跳闸盘，通过继电器跳闸相关设备1.17 MFT硬跳闸盘功能1.17.1 MFT硬跳闸盘是一项紧急保护功能，以实现在 DCS系统失电的情况下，保证锅炉能及时停运，从而保证锅炉的安全。
1.17.2 MFT硬跳闸盘电源取至直流110VDC并且设有“丧失110VDC 电源”至DCS!警，以保证该跳闸盘始终处于工作状态有以下四个信号可以触发MFT硬跳闸盘保护功能动作1.1731、 手动跳闸一一从BTG盘来的硬接线信号；1.1732、 DCS系统电源丧失一一由PDP01柜电源监视继电器辅助接 点产生的信号；、 DPU输出MFT 当DCS系统发出MFT寸，送一路信号至 MFT硬跳闸盘以保证硬跳闸盘及时动作；、 DPU输出MFT 当当DCS系统发出MFT时，送另一路信 号至MFT硬跳闸盘以保证硬跳闸盘及时动作1.17.4 MFT硬跳闸盘复位信号一一当 MFT硬跳闸盘动作之后接受来 至DCS系统的复位信号，复位信号由“吹扫完成”信号发出后触发一 个5秒脉冲产生1.17.5 MFT硬跳闸盘动作后将送出接点至以下设备以迫使其停运：1.17.5.1 至 DAS08柜 B10板 S0E16C以供 SOE即使动作；1.17.5.2 与BMS02巨B3端子板的BMSDOO0点相并送至大机ETS1.17.5.3 与BMS02巨B4端子板的BMSDOO0点相并送至BPC1.17.5.4 与 BMS02柜1.17.5.5 与 BMS04柜1.17.5.6 与 BMS04柜1.17.5.7 与 BMS02柜1.17.5.8 与 BMS04柜F7端子板信号相并闭锁F4端子板信号相并闭锁B4端子板信号相并闭锁F8端子板信号相并闭锁F5端子板信号相并闭锁A层油枪就地点火; F层油枪就地点火; K层油枪就地点火; B层油枪就地点火; G层油枪就地点火;与BMS02巨B1端子板信号相并停B层给粉机总电源;与BMS02巨B3端子板信号相并停D层给粉机总电源;与BMS04巨F7端子板信号相并停G层给粉机总电源;与BMS04巨B4端子板信号相并停I层给粉机总电源；与BMS02柜B1端子板信号相并停B层给粉机备用总电源;与BMS02柜B8端子板信号相并停D层给粉机备用总电源;与BMS04柜F7端子板信号相并停G层给粉机备用总电源;与BMS04柜B4端子板信号相并停I层给粉机备用总电源;至SCS^I应扩展继电器出口以停运A 一次风机；至SCS^I应扩展继电器出口以停运B 一次风机；至SCS^I应扩展继电器出口以停运A排粉机；至SCS^I应扩展继电器出口以停运B排粉机；至SCS^I应扩展继电器出口以停运C排粉机；至SCS^I应扩展继电器出口以停运D排粉机；与BMS021 B4端子板信号相串后送至现场关供油跳闸阀。
1.18 MFT主保护解除调出‘ FSSS操作面板’画面，选中‘ BMS系统MFT保护投切 画面’按扭，调出BMS系统MFT保护投切画面选中左边的保护投切 按扭，并按提示输入密码确认，一旦保护解除该按扭即由红色变为绿 色，表示该保护已解除、并且该按扭上将点亮‘解除’在投入保护 时，一定要注意右边保护动作条件指示灯，如果该灯点亮（红色） ，则表示相应保护已动作，此时不可投入该保护1.19火检强制调出‘ FSSS操作面板’画面，选中‘火检强制画面’按扭， 调出火检强制画面选中左边的火检强制按扭，并按提示输入密码确 认，此时该按扭由绿色变为红色，表示该火检已被强制在恢复火检 扫描时，一定要注意右边的火检状态指示灯，若是绿色、表示该火检 无火，此时不能恢复火检强制，必须在火检消缺完成、指示正常后方 可投入火检。
