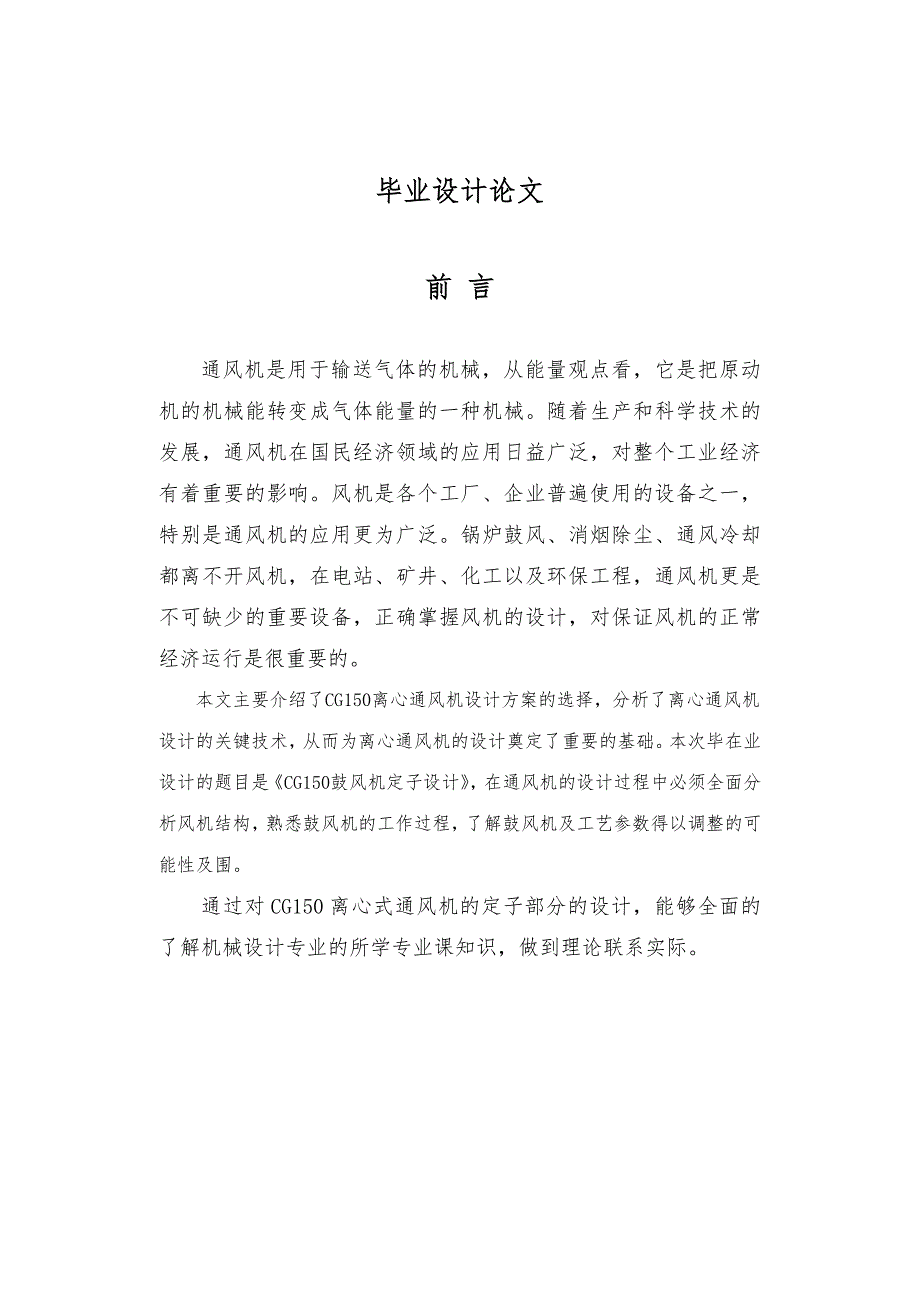

毕业设计论文前 言通风机是用于输送气体的机械，从能量观点看，它是把原动机的机械能转变成气体能量的一种机械随着生产和科学技术的发展，通风机在国民经济领域的应用日益广泛，对整个工业经济有着重要的影响风机是各个工厂、企业普遍使用的设备之一，特别是通风机的应用更为广泛锅炉鼓风、消烟除尘、通风冷却都离不开风机，在电站、矿井、化工以及环保工程，通风机更是不可缺少的重要设备，正确掌握风机的设计，对保证风机的正常经济运行是很重要的本文主要介绍了CG150离心通风机设计方案的选择，分析了离心通风机设计的关键技术，从而为离心通风机的设计奠定了重要的基础本次毕在业设计的题目是《CG150鼓风机定子设计》，在通风机的设计过程中必须全面分析风机结构，熟悉鼓风机的工作过程，了解鼓风机及工艺参数得以调整的可能性及围 通过对CG150离心式通风机的定子部分的设计，能够全面的了解机械设计专业的所学专业课知识，做到理论联系实际摘要本文在吸收国外风机的选型设计经验的基础上,以离心风机相似设计为基础,建立了适用于离心通风机设计系统鉴于传统通风机的设计方法始终是以人为主体，设计环境由手工计算工具、绘图仪器和以纸为载体的资料构成，不论是复杂的计算，还是精细的制图，都必须由设计者亲自来完成。
我们采用了CAD技术来进行辅助设计，减少手工绘图时间、提高绘图效率，进而能够促进设计工作的规化，系列化和标准化设计过程中我们采用分工设计、合作完成的原则，小组合作共同完成CG150 离心式通风机的设计全过程本文主要论述了通风机中定子组的设计，完成了对定子筒体、法兰、底座箱体、进气室、回流器、扩压器、蜗壳等重要零部件的设计，进行计算并根据计算绘制CAD机械图关键词：离心式，通风机，CAD，定子，蜗壳AbstractOn the foundation of the lectotype that absorbs the design experience of domestic and international fan, base on the similar design of centrifugal fan, the design system of lectotype of centrifugal ventilator is established. In view of the tradition fanner’s design method ,all along withal human for these .design environment is made up by hand computation instrument、drawing instrument and withal paper for bearer and so on. The complicated count and the refined protraction must be completed by the designer .We adopt CAD technology to decrease the time of handwork plot,improve the efficiency of plot,so that it can acquire standardization , serialization and standardize for the design.We adopt division of labour design, principle of cooperative finish in the design process,and complete the design of CG150 centrifugal fan by groups working together.The text mostly discuss the stator team’s design of fanner.Complete the most importantly design of stator shell,flange,bed case body,intake chamber,circumfluence ware,diffuser ,volute and so on. And then to make calculation and draw CAD machine instrument graphique by the result of calculation.Keywords: centrifugal type，fanner，CAD，stator，volute 1 概述1.1 离心通风机的应用及发展状况通风机是用于输送气体的机械，从能量观点看，它是把原动机的机械能转变成气体能量的一种机械。
离心通风机是风机中的一大类型，广泛应用于电力、化工、矿山及建筑领域作为广泛应用的通用设备，离心通风机在各应用领域是心脏设备其性能的好坏，是否能安全稳定地运转对整个装置是至关重要的随着生产和科学技术的发展，通风机在国民经济领域的应用日益广泛，对整个工业经济有着重要的影响我国离心式通风机制造行业的出现是从建国后开始的，1949新中国建立后，国民经济建设得到了迅速的恢复和发展作为需要量大而面广的通用机械一一风机，也随着各个经济部门在发展中的需要而得到了国家的重视，使之迅速发展起来50年代初期，由前联提供技术资料并派专家来华指导，我国开始制造生产离心式通风机，但所生产的机型有限而且这类风机的最大缺点是效率低，综合效率仅为65%-75%，运行效率更低，有的甚至在25%左右60年代开展了以提高风机效率为目的的研制工作，并取得了可喜成果随着加工设备和科学技术的不断发展，国各风机生产厂在设计方法、加工手段、制造工艺等方面进行不断的改进，离心通风机不断更新换代在风机三化(标准化、通用化、系列化)设计思想引导下，开始了我国离心通风机独立设计的新时代，而且有的产品在世界上还处于领先地位然而传统通风机的设计方法始终是以人为主体，设计环境由手工计算工具、绘图仪器和以纸为载体的资料构成，不论是复杂的计算，还是精细的制图，都必须由设计者亲自来完成。
因而设计者的水平决定了设计的水平，这种设计模式除了众所周知的设计周期长、设计效率低和设计质量差等缺点外，从现代观点来看，造成的设计人才浪费和设计方案缺乏竞争性这两个问题亦显得更为严重和突出全面采用CAD技术必然会减少手工绘图时间、提高绘图效率、提高分析计算速度、解决复杂计算问题、便于修改设计，进而能够促进设计工作的规化，系列化和标准化1.2 论文主要工作离心通风机在设计中根据给定的条件：容积流量Q、通风机全压ΔP、工作介质及其密度ρ，以及其他要求，确定通风机的主要尺寸例如，叶轮进出口直径及直径比D1／D2、转速n、叶轮进出口宽度b1和b2、进出口叶片角β1A和β2A叶片数z，以及叶片的型线绘制和扩压器设计，以保证通风机的性能在毕业设计实习中，由冷老师的带领下到工厂进行现场实习，尽管我们设计的课题与我们所见的设备有所差别，但经过冷老师对鼓风机设计提出的要求及讲解，使我们对我们的设计题目及设计方案了有了一个总体上的认识，总体方案比较及查阅资料和现场实际情况，经过我们由三人共同讨论，分工设计，获得出一套行之有效，较为合理且符合生产实际情况的设计容 本次毕在业设计的题目是《CG150鼓风机定子设计》，根据具体设计容在总体CG150通风机的原理，步骤，设计总体要求，我和王文继，胜三个人共同设计，并有毕业设计导师分工，把整体分为三个部分，即转子组，定子组和总体装配。
在设计中采用分工明确，合作完成的宗旨，进行毕业设计 定子组主要包括有定子筒体、合箱导柱、法兰、密封镜片、底座箱体、隔板、围板、进气室、回流器，扩压器、蜗壳等零部件的设计，需要进行计算并根据计算绘制CAD机械图81.3 选择课题的意义选题的目的在于毕业设计是大学生在校期间最后一次全面性、总结性的教学实践环节，可以提高学生综合应用能力、发现和解决实际问题的能力、资料查询能力、计算机应用能力、论文撰写能力、口头表达能力、协调合作能力等，有利于学生对于以后的工作有总体的认识和合理的设计方案，更系统的运用自己的所学知识达到本科教学任务要求本次毕在业设计的题目是《CG150鼓风机定子设计》，选题的意义于在鼓风机的设计过程中必须全面分析风机结构，熟悉鼓风机的工作过程，了解鼓风机及工艺参数得以调整的可能性及围，由于时间短，任务重，所以此次设计的题目有一定的难度，但是我相信在老师的指导下，以及在同学们的帮助下一定会把这次毕业设计做的很好2 通风机技术简介风机是我国对气体压缩和气体输送机械的习惯简称通常所说的风机包括通风机、鼓风机、压缩机以及罗灰鼓风机，们是不包括活塞压缩机等密积式鼓风机和压缩机气体压缩和气体输送机械是把旋转的机械能转换为气体压力能和动能、并将气体输送出去的机械。
2．1 通风机的型号与规格2．1．1 离心通风机型号编制规则 1.离心通风机系列产品的型号用型式表示，单台产品型号用型式和品种表示型号组成的顺序关系如表2-1所示表 2-1 型号组成的顺序关系 1)用途代号按表2-1规定 2)压力系数的5倍化整后采用一位数个别前向叶轮的压力系数的5倍化整后大于10时，亦可用二位整数表示 3)比转速采用两位整数若用二叶轮并联结构，或单叶轮双吸入结构，则用2乘比转速表示 4)若产品的型式中产生有重复代号或派生型时，则在比转速后加注序号，采用罗马数字体Ⅰ、Ⅱ等表示 5)设计序号用阿拉伯数字“1”，“2”等表示，供对该型产品有重大修改时用若性能参数、外形尺寸、地基尺寸，易损件没有变动时，不应使用设计序号 6)机号用叶轮直径的分米(dm)数表示.表2-2 用途代号表序号用途类别代 号汉 字简 写1工业冷却通风冷却L2微型电动吹风电动DD3一般用途通风换气通用T（省略）4防爆气体通风换气防爆B5防腐气体通风换气防腐F6船舶用通风换气船舶CT7纺织工业通风换气纺织FZ8矿井主体通风矿井K9矿井局部通风矿局KJ10隧道通风换气隧道CD11锅炉通风锅炉G12锅炉引风锅引GY13船舶锅炉通风船舶CG14船舶锅炉引风船引CY15工业用炉通风工业GY16排尘通风排尘C17煤粉吹风煤粉M18谷物粉末输送粉末FM19热风吹吸热风R20高温气体输送高温W21烧结炉排烟烧结SJ22一般用途空气输送通用T（省略）23空气动力动力DL24高炉鼓风高炉GL25转炉鼓风转炉ZL26柴油机增压增压ZY27煤气输送煤气MQ28化工气体输送化气HQ29石油炼厂气体输送油气YQ30天然气输送天气TQ31降温凉风用凉风LF32冷冻用。
