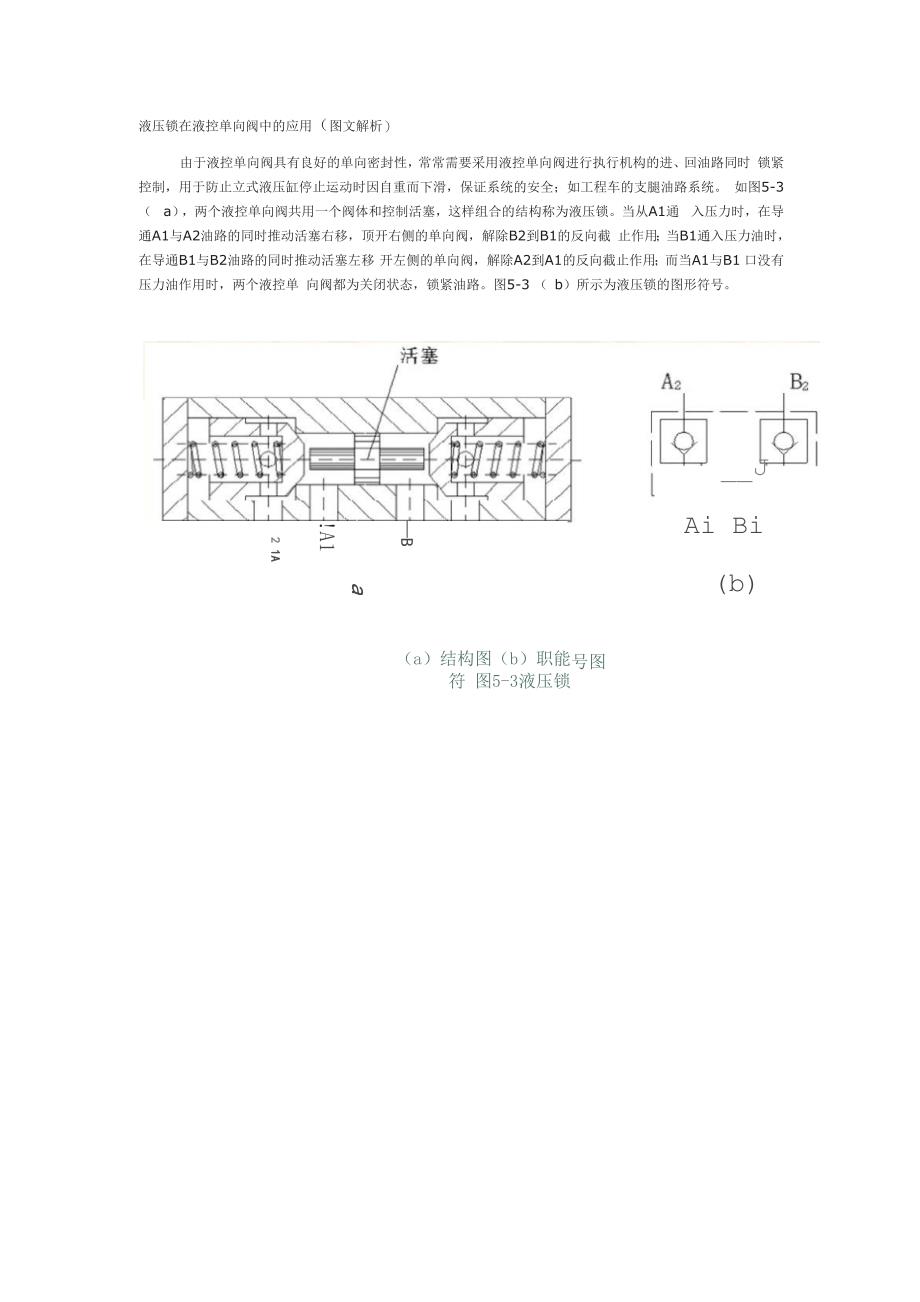

液压锁在液控单向阀中的应用（图文解析）由于液控单向阀具有良好的单向密封性，常常需要采用液控单向阀进行执行机构的进、回油路同时 锁紧控制，用于防止立式液压缸停止运动时因自重而下滑，保证系统的安全；如工程车的支腿油路系统 如图5-3 （ a），两个液控单向阀共用一个阀体和控制活塞，这样组合的结构称为液压锁当从A1通 入压力时，在导通A1与A2油路的同时推动活塞右移，顶开右侧的单向阀，解除B2到B1的反向截 止作用；当B1通入压力油时，在导通B1与B2油路的同时推动活塞左移 开左侧的单向阀，解除A2到A1的反向截止作用；而当A1与B1 口没有压力油作用时，两个液控单 向阀都为关闭状态，锁紧油路图5-3 （ b）所示为液压锁的图形符号—Ba!A12 1A JAi Bi(b)（a）结构图（b）职能符 图5-3液压锁号图。
